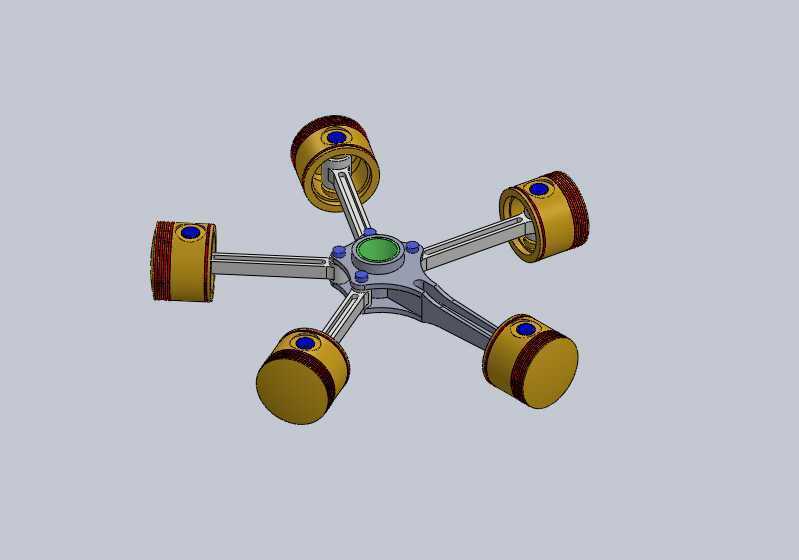

星型五缸径向动力输出装置结构

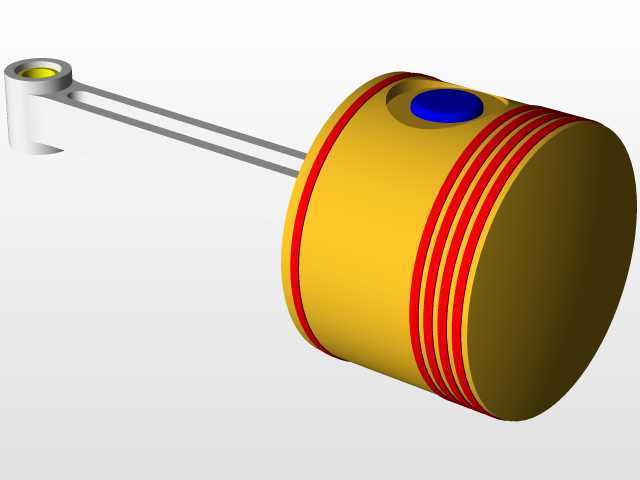

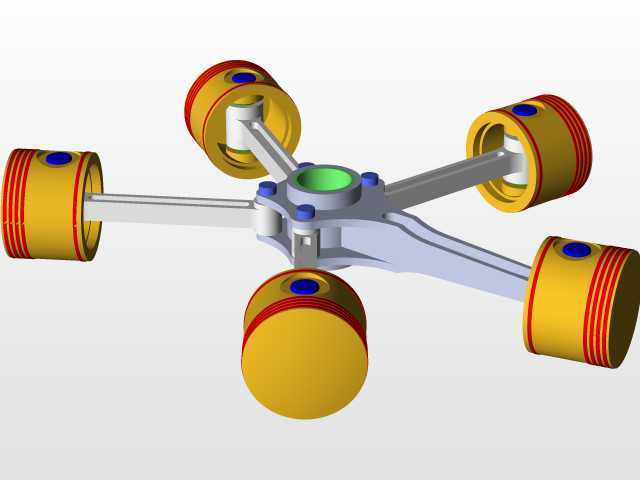

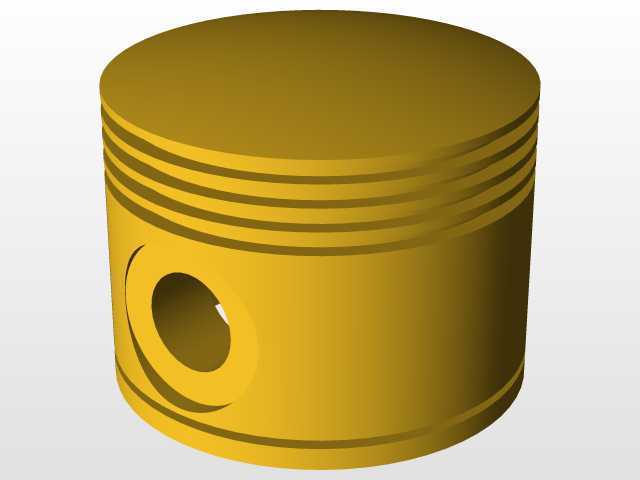

　　这套径向排布的五缸动力结构，最早在轻型通航飞机、早期竞速摩托、小型特种作业车辆上有过大量落地应用，其核心优势是所有缸体围绕中心曲轴呈圆周均匀分布，相比直列、V型排布的同排量动力单元，整体轴向尺寸能压缩40%以上，曲轴长度大幅缩短，不需要额外设置多道主轴颈支撑，整机转动惯量分布更均匀，高转速工况下的曲轴扭振幅度能控制在更小范围内。从结构细节来看，五个活塞组件完全一致，单缸活塞采用裙部承力设计，活塞销与连杆小头采用浮动连接，连杆大头统一铰接在中心曲柄的偏心轴颈上，不存在传统多缸机的错拐曲柄结构，中心曲柄仅需设置单段偏心销即可完成所有缸体的动力汇流，加工难度相比多拐曲轴降低60%左右，零件通用化率极高，五个缸体的活塞、活塞环、连杆、

　　缸套均可完全互换，后期维护时不需要做分组配重，备件储备成本能大幅压缩。实际应用场景中，这类径向动力结构因为所有缸体暴露在外部迎风面，风冷散热效率远高于包裹在机体内的直列机型，不需要额外设置复杂的水冷管路、水泵、散热器组件，整机自重能进一步降低，非常适合对自重敏感的轻型动力场景，比如小型无人直升机、农用植保旋翼机、场地竞速卡丁车、小型应急发电机组等场景，在缺少冷却液补给的野外作业环境下，仅靠自然迎风即可维持稳定工作温度，不会出现水冷系统漏液、开锅等故障。设计思路上，这套结构优先保证了动力输出的平顺性，五个缸体按72度间隔均匀排布，做功间隔角为144度，相比三缸径向机的240度做功间隔，曲轴输出扭矩波动幅度降低45%，

　　不需要配备大质量的飞轮来稳定转速，动力响应速度更快；中心星形支架作为所有缸体的安装基准，每个缸体的安装止口与中心曲柄轴线的同轴度公差控制在0.02mm以内，五个连杆的长度公差控制在0.01mm范围内，避免不同缸体的活塞到达上止点时出现位置偏差，导致压缩比不一致引发的运转抖动。外形尺寸与安装边界方面，整套结构最大外轮廓为五个活塞处于下止点时的外接圆直径，中心安装法兰设置在星形支架的后侧，法兰上预留了六个均匀分布的安装孔，可直接对接离合器壳体或者发电机输入轴端，轴向安装深度仅为单缸长度加上中心曲柄厚度，安装时不需要预留额外的侧面管路空间，所有缸体的进排气接口可统一布置在缸体外侧圆周方向，进排气管路可沿径向排布，不会额外增加轴向安装尺寸。

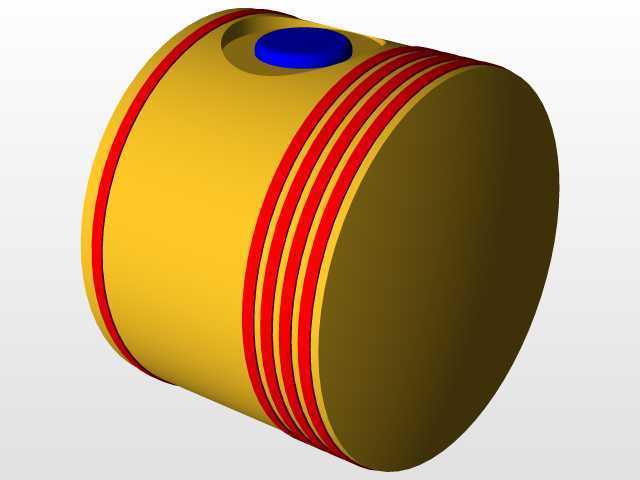

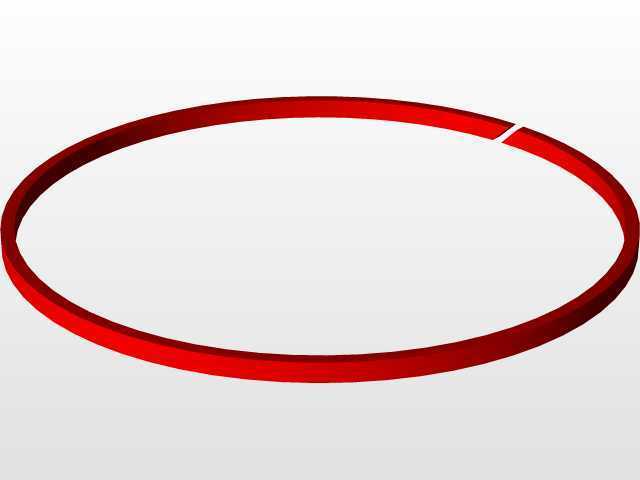

　　从实际运行特性来看，这类径向结构的润滑系统采用干式油底壳设计，因为缸体呈圆周分布，传统湿式油底壳的机油会在重力作用下流入下方缸体，导致机油窜入燃烧室，所以中心曲柄腔设置了独立的回油通道，机油通过强制喷射的方式送达连杆大头、活塞销等摩擦副，多余的机油通过回油泵抽回外置机油箱，保证各个角度倾斜运转时都能获得可靠润滑，这也是这类结构能适配航空器、全地形车辆等大姿态变化作业场景的核心原因。结构细节上，每个活塞顶部设置了环形燃烧室凹坑，活塞环采用两道气环一道油环的组合，缸套外壁设置了环形散热鳍片，鳍片方向沿径向向外，和迎风方向平行，最大化风冷散热效率，中心曲柄的前端可直接安装启动电机驱动齿圈，后端设置动力输出法兰，不需要额外加装动力输出转接结构，整体集成度极高。
