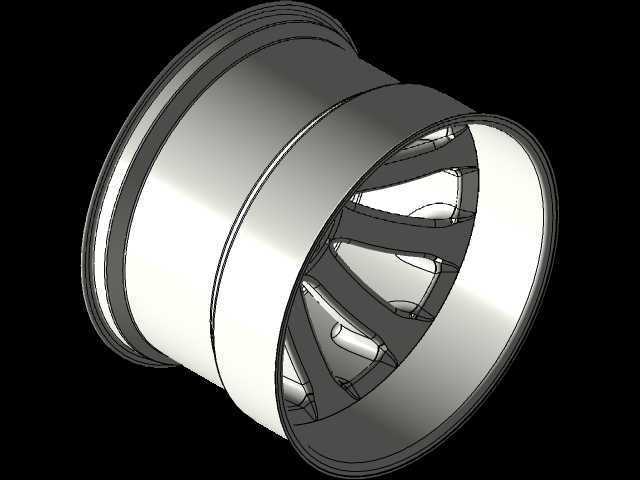

卡丹风格纪念款辐条式车轮环结构设计

　　这款辐条式车轮环结构，最初的设计切入点是兼顾纪念展示属性与实际装配适配性，在结构排布上没有采用常规量产轮毂的等距直辐条设计，而是参考了赤道纪念碑的环形放射逻辑，将辐条做了变曲率的曲面过渡，每根辐条的截面从靠近轮轴侧的梯形渐变到贴合轮辋的圆弧过渡段，避免应力集中的同时，也让整体结构在光影下呈现出类似线圈缠绕的层次感。

　　从实际应用场景来看，这类结构既可以作为定制改装车辆的轮组构件使用，也可单独作为工业设计展示的纪念构件，适配小批量定制的非机动车、低速展示车辆的轮组装配需求。在功能特性上，轮辋部分采用双台阶止口设计，内侧的环形凸台用于卡合轮胎的胎圈位置，保证充气后轮胎不会发生径向窜动，外侧的翻边结构做了1.5度的拔模斜度，既满足金属成型或者3D打印的脱模要求，也能在装配时起到导向作用，降低轮胎安装的对位难度。

　　设计过程中最先确定的是轮辋的安装边界尺寸，轮辋的轴向宽度按照适配标准6.5J轮胎的规格做匹配，径向的安装基准面选在轮辋内侧的轴承配合段，配合段的圆柱度公差控制在0.02mm以内，保证转动时的动平衡精度。辐条的排布没有做对称式均分，而是按照黄金分割的角度差做偏移，每相邻两根辐条的夹角差控制在3度以内，既保证转动时的视觉层次感，也让整体的重量分布偏差控制在5g以内，不需要额外做过多的动平衡配重。

　　在结构强度校核阶段，针对辐条与轮辋的连接位置做了圆角过渡处理，圆角半径根据辐条的截面厚度做匹配，最小圆角不小于3mm，避免交变载荷下的应力开裂。轮辋的内壁做了环形的减重槽，在不降低整体径向刚度的前提下，将整体重量降低了12%左右，减重槽的深度控制在壁厚的三分之一，避免加工过程中出现壁厚不均导致的变形问题。

　　考虑到实际装配的兼容性，轮轴配合孔的端面做了0.5mm的沉台，用于适配不同规格的轴承端盖，沉台的同轴度与配合孔保持一致，避免装配后出现轴承偏载的问题。辐条的曲面设计全程采用G2连续过渡，没有尖锐的棱角，既降低了加工时的刀具损耗，也避免使用过程中出现磕碰划伤的风险。从建模逻辑来看，整体结构采用参数化关联设计，轮辋直径、辐条数量、配合孔尺寸都可以通过参数调整快速适配不同的使用场景，不需要重新绘制整体轮廓，对于后续的衍生版本设计来说，能够大幅缩短建模周期。

　　在安装边界的考量上，轮辋外侧的安装平面到内侧配合面的距离严格控制在标准轮组的安装距范围内，不需要额外加装垫片就可以直接适配常规的轮轴安装座，辐条的内侧轮廓距离轮轴中心的最小间隙保留了15mm的空间，足够容纳常规的刹车盘、花鼓等配套构件，不会出现装配干涉。针对纪念展示的使用场景，辐条的表面可以做不同的表面处理，无论是金属阳极氧化还是喷漆处理，曲面的连续过渡都能保证表面处理后的质感均匀，不会出现积漆或者氧化层厚度不均的问题。

　　实际做结构验证的时候，针对径向载荷做了模拟分析，在额定载荷下，轮辋的最大径向变形量控制在0.1mm以内，辐条的最大应力出现在靠近轮轴的过渡位置，应力值远低于常用铝合金或者工程塑料的许用应力，完全满足日常使用的强度要求。轮辋的边缘做了微小的倒角处理，避免轮胎安装时刮伤胎圈，倒角的尺寸控制在0.8mm，既不会影响胎圈的密封性能，也能提升装配的顺畅度。
