传动端盖壳体结构三维设计

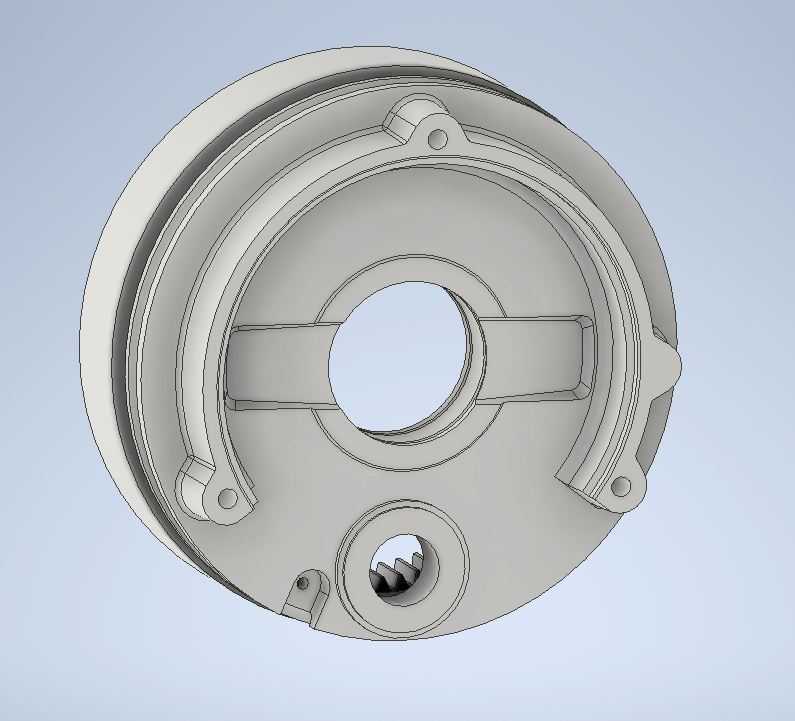

　　这类端盖壳体多用于小型传动机构的腔体封盖场景，常见于电动工具、小型减速模组、轻工自动化输送线的动力输出端位置，承担腔体密封、内部传动件限位、外接部件安装定位的多重作用。从结构上看，主体采用圆盘式腔体设计，外圈设置的环形凸台用于嵌入设备腔体的止口位置，装配时可直接卡入对应机壳的预留槽位，无需额外设计定位销即可实现径向定位，能有效降低装配时的找正难度，同时环形贴合面可预留密封胶涂抹空间，满足常规工况下的防尘、防润滑脂渗漏需求。中心的大直径通孔为传动轴穿设通道，孔周的环形凸起面可适配轴承外圈的安装抵接，装配时轴承可直接压入该位置，凸起的高度刚好匹配常规深沟球轴承的外圈厚度，能避免轴承出现轴向窜动，同时减少传动轴转动时的端盖摩擦损耗。

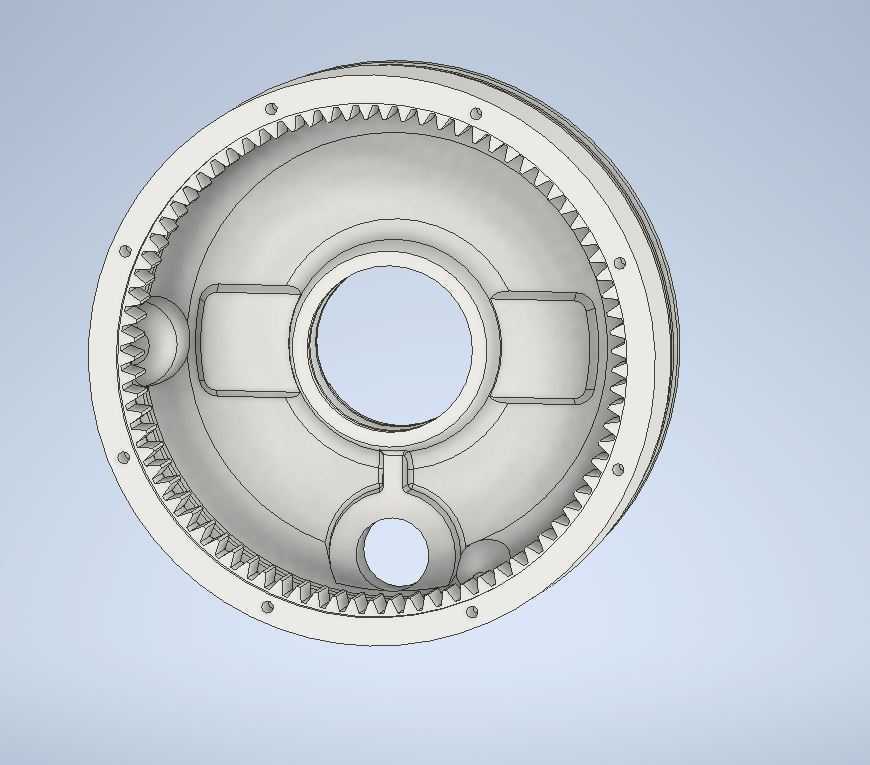

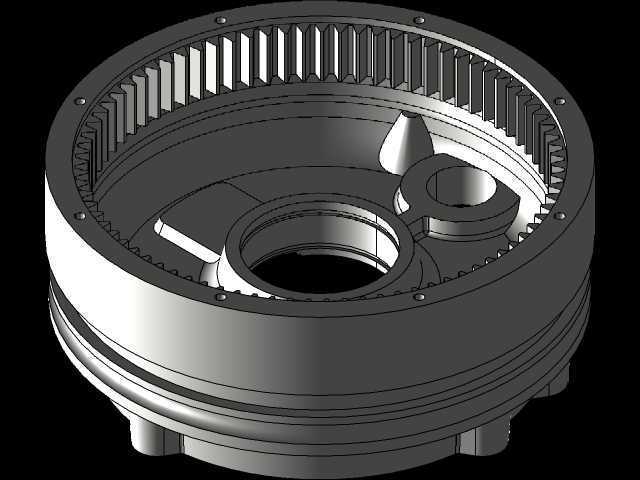

　　端盖盘面分布的三个带孔凸耳为安装固定位，孔位采用沉孔设计，装配时内六角螺栓可完全沉入孔内，不会突出端盖表面，避免外接部件转动时与螺栓头发生干涉，三个孔位的分布角度经过匹配计算，对应机壳上的螺纹孔位置，拧紧后可保证端盖受力均匀，不会出现局部翘曲导致的密封失效问题。盘面侧方的带齿状结构小孔为注油或者传感器安装预留位，内部的齿状卡槽可适配油嘴或者转速传感器的卡接结构，无需额外设计固定结构即可实现配件的快速安装，若用于注油场景，该孔位可直通腔体内部的齿轮啮合区，加注润滑脂时无需拆开端盖，日常维护效率更高。端盖内侧的三条径向加强筋连接中心轴承位与外圈腔体壁，既可以提升端盖整体的结构强度，避免轴承受压后端盖出现变形，

　　同时筋条之间的空隙可作为润滑脂的导流通道，转动时甩出的润滑脂可顺着筋条回流到齿轮啮合区，减少润滑脂的局部堆积。设计时需注意安装边界的尺寸控制，端盖的整体外径需比对应机壳的止口内径小0.02-0.05mm，保证装配时可顺利推入，同时避免间隙过大导致的径向晃动；中心通孔的直径需比传动轴的外径大1-2mm，预留出传动轴转动时的跳动余量，避免轴面与端盖发生摩擦；固定孔的中心距公差需控制在±0.1mm以内，保证螺栓可顺利穿入对应螺纹孔，不会出现孔位错位导致的装配困难。内侧腔体的深度需匹配内部传动件的轴向尺寸，保证端盖安装后不会与内部的齿轮、垫片等部件发生干涉，同时腔体边缘的倒角设计可避免装配时刮伤密封胶条或者机壳表面的涂层。

　　这类端盖通常采用压铸铝合金或者增强尼龙材质加工，铝合金版本多用于有一定强度要求、工作温度较高的传动场景，尼龙版本则用于对重量控制严格、腐蚀环境下的轻工设备场景，两种材质的结构设计逻辑一致，仅需根据材质特性调整壁厚与加强筋的厚度参数即可。在实际选型应用中，需先确认适配传动轴的直径、轴承的外圈尺寸、机壳止口的内径参数，再匹配对应孔位的分布角度，即可完成端盖的适配替换，无需对原有设备结构进行改动。建模过程中需重点关注各个安装位的形位公差设置，固定孔的位置度、中心孔的同轴度、贴合面的平面度都需要符合机械设计的通用公差标准，避免加工完成后出现装配问题，同时内侧的加强筋与壁面连接处需设置圆角过渡，减少应力集中问题，提升部件的抗冲击能力，避免设备运行过程中受振动影响出现筋条断裂的情况。
