立式支腿结构工业承压储液罐体设计

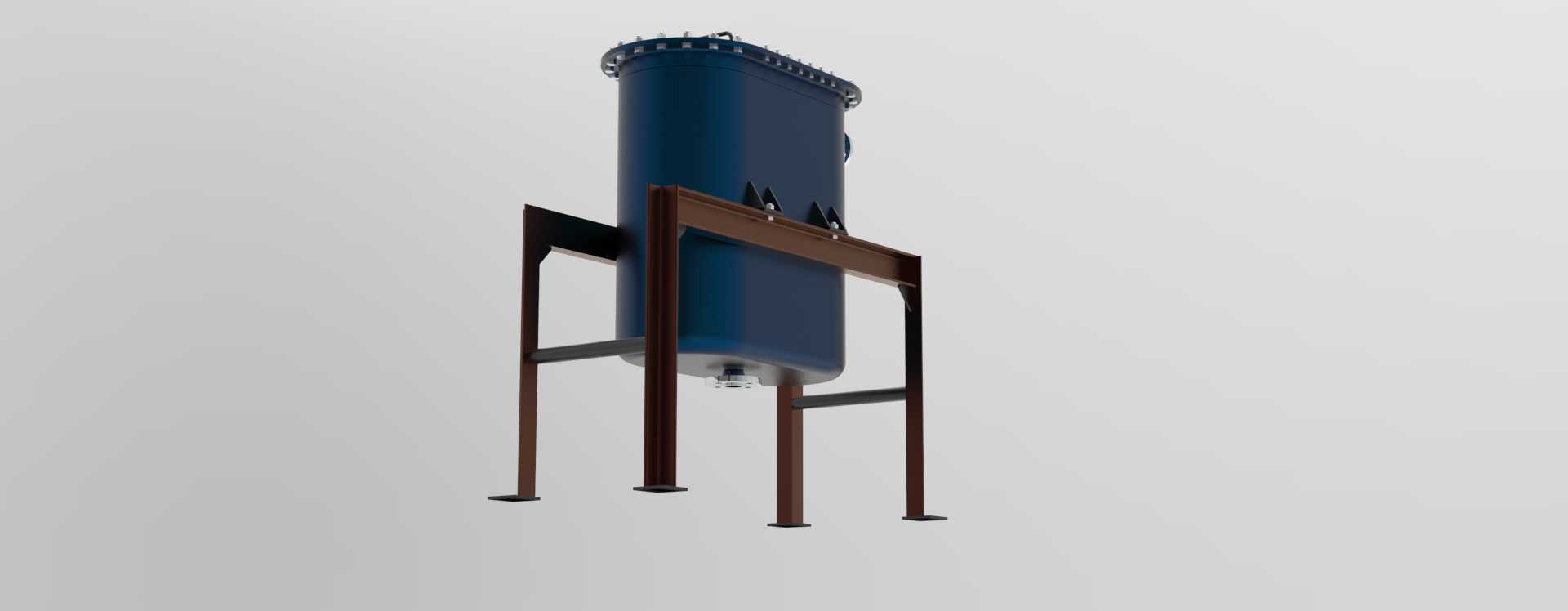

　　这款立式储液罐体的结构设计，首先要匹配化工、轻工、水处理等行业的中小型物料暂存需求，在车间内的工艺段衔接场景中，这类罐体通常承担中间缓存、均质稳压的作用，不需要超大容积，但要兼顾安装便捷性与日常操作的可达性，因此整体采用立式落地布局，相比卧式罐体能够节省更多的平面占地空间，适合厂房面积紧张、工艺排布紧凑的生产线使用。从结构设计逻辑来看，罐体主体采用圆柱形筒体搭配椭圆形下封头的构型，圆柱形筒体的环向应力分布均匀，在相同壁厚条件下承压能力优于方形截面结构，下封头的椭圆曲面能够避免物料残留，排液时不会形成死角，适合存储有一定流动性的液态物料，不管是工艺水、中间反应料液还是轻度腐蚀性的工业流体，只要匹配对应的内壁防腐处理，都能适配使用场景。

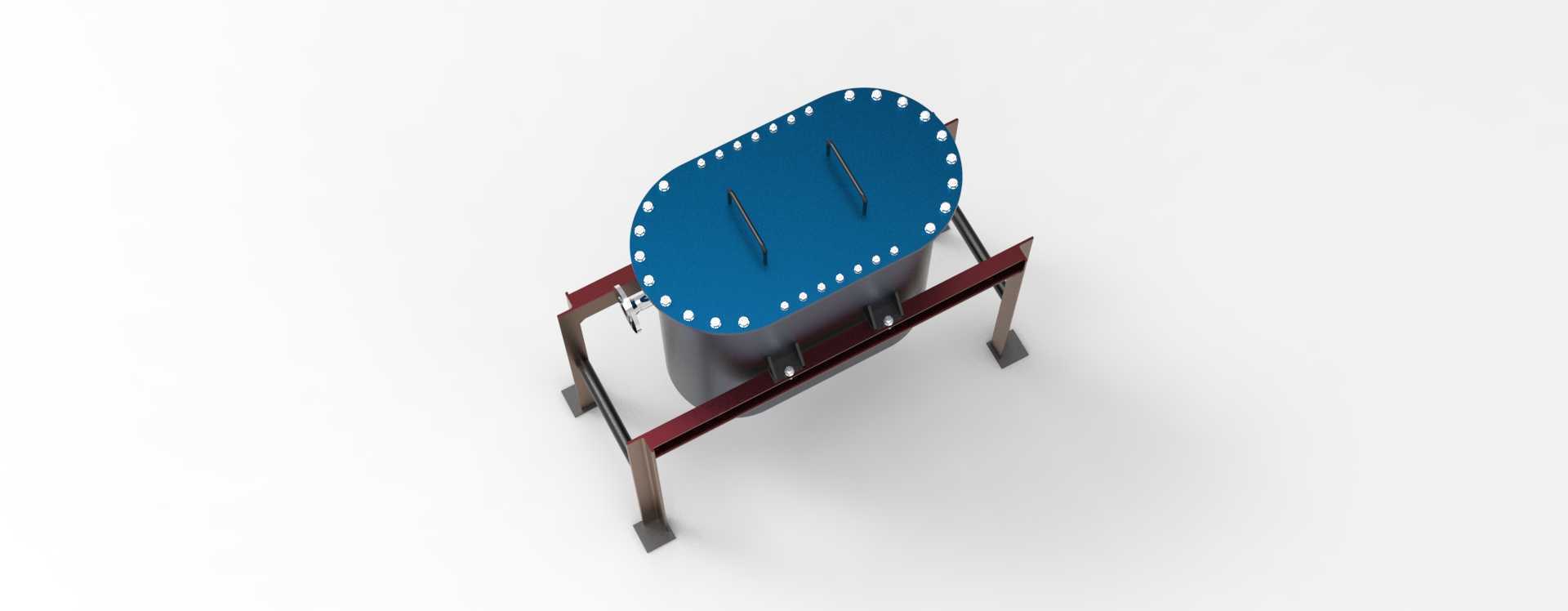

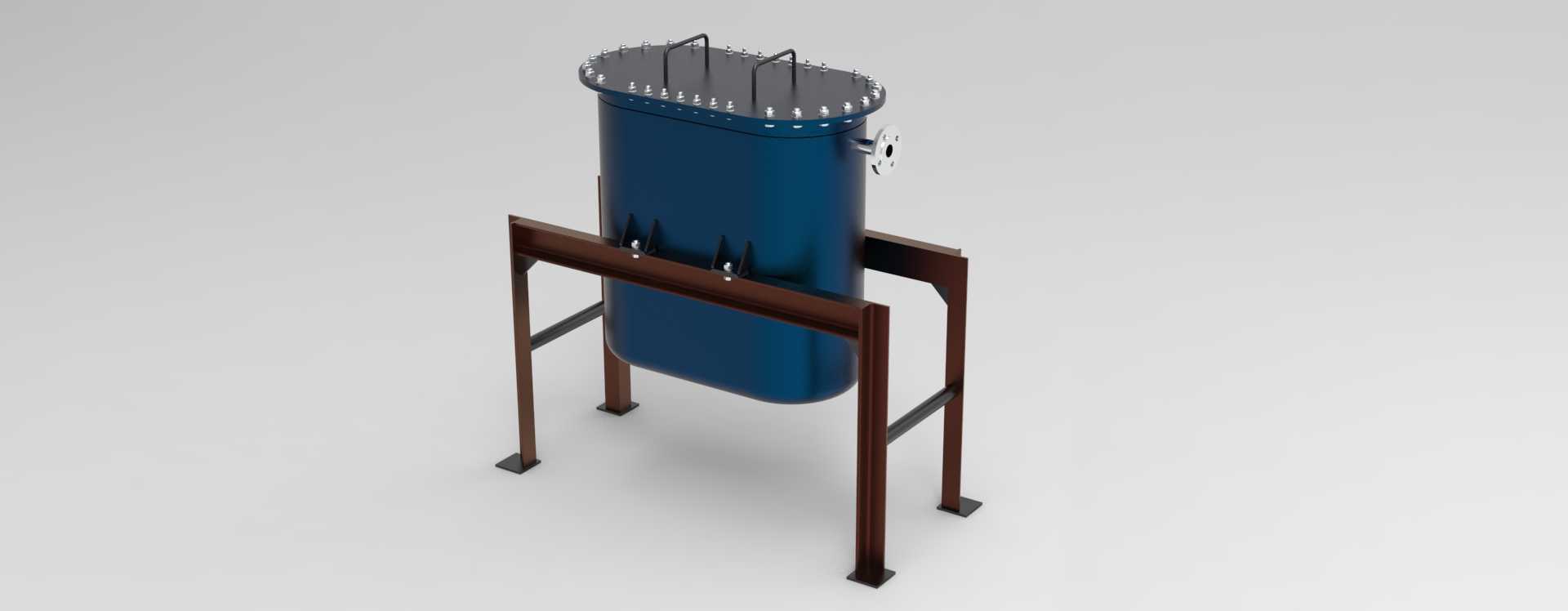

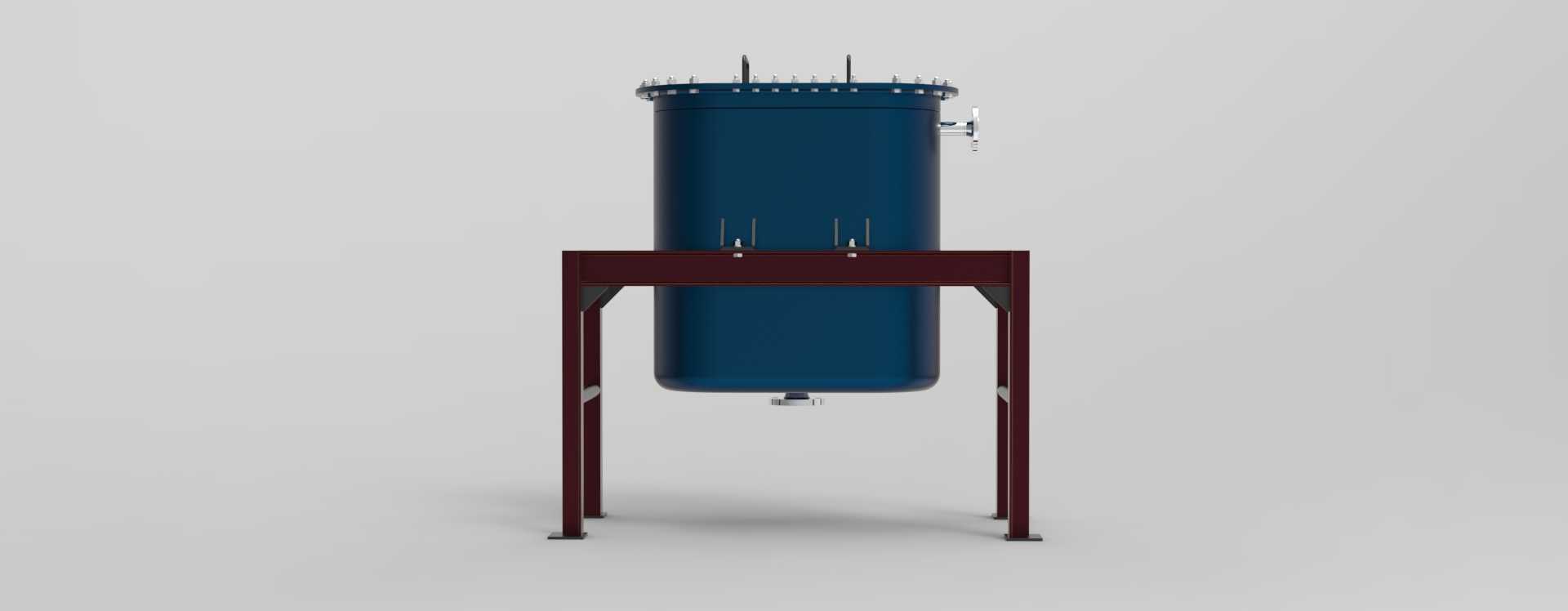

　　顶部采用快开式法兰盲板结构，法兰边缘均匀布置紧固螺栓，搭配顶部的U型提手，日常开盖清理内部、检查内件或者加装小型测温测压附件时，不需要动用大型吊装设备，两名操作人员配合即可完成开盖作业，大幅降低日常维护的操作门槛。罐体侧部预留的侧向接口，可根据实际工艺需求对接进料管、溢流管或者液位计接口，接口采用标准法兰连接形式，能够和常规工业管道的通用配件直接适配，不需要额外做非标转接，减少现场安装的加工工作量。支撑结构采用四柱式型钢支腿，支腿选用槽钢焊接成型，相邻支腿之间加装横向拉杆做刚性连接，避免支腿受载后出现外张变形，支腿底部焊接方形地脚板，地脚板上预留螺栓安装孔，安装时可通过膨胀螺栓直接固定在混凝土地面或者钢结构操作平台上，

　　不需要额外做混凝土基础墩，大幅缩短现场安装的施工周期。设计时需要重点校核支腿的承重能力，要考虑罐体满载时的总重量，包括筒体自重、物料重量、顶部操作时的人员附加载荷，同时还要预留1.5倍以上的安全系数，避免出现支腿失稳变形的问题。筒体与支腿的连接位置，采用抱箍式焊接结构，不是直接将支腿焊接在筒壁上，而是通过环形抱箍将载荷均匀分散到筒体环向，避免局部应力集中导致筒壁变形，尤其是承压工况下，局部焊接应力很容易成为疲劳失效的起始点，这种抱箍连接结构能够有效分散载荷，提升长期运行的结构可靠性。从安装边界尺寸来看，罐体整体高度控制在常规车间层高允许的范围内，支腿的高度设置要满足底部排液阀的安装操作空间，

　　操作人员站在地面就可以完成底部排液的阀门操作，不需要额外搭设操作平台；顶部的操作高度也控制在人体工程学允许的范围内，站在常规的1.2米高操作平台上就可以完成顶部螺栓紧固、附件检修的作业，不需要使用登高梯，提升日常操作的安全性。在细节设计上，筒体顶部的法兰密封面采用突面结构，搭配非金属密封垫片就能满足中低压工况的密封需求，法兰螺栓的间距按照压力容器相关标准的要求设置，保证密封面的压紧力均匀，不会出现局部泄漏的问题。支腿的表面做防锈涂装处理，适合车间内的常规工业环境使用，如果是户外安装场景，只需要将涂装体系更换为户外耐候型即可，主体结构不需要做改动。这类罐体在实际使用中，通常会搭配液位计、安全阀、放空阀等附件，设计时已经在筒体对应位置预留了接口的安装位置，建模时所有接口的法兰尺寸都采用通用标准系列，方便设计人员直接选型搭配对应的标准阀门附件，不需要重新调整接口尺寸。另外，顶部的U型提手除了方便开盖操作之外，也可以作为吊装点使用，设备安装时可以直接通过吊具勾住提手完成整体吊装就位，不需要额外焊接临时吊耳，减少现场施工的工作量。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的板材切割、型钢焊接、机加工工艺完成制造，加工难度低，制造成本可控，适合批量标准化生产，也可以根据用户的实际容积需求、压力等级需求调整筒体的直径、高度以及壁厚参数，结构的拓展性较强。
