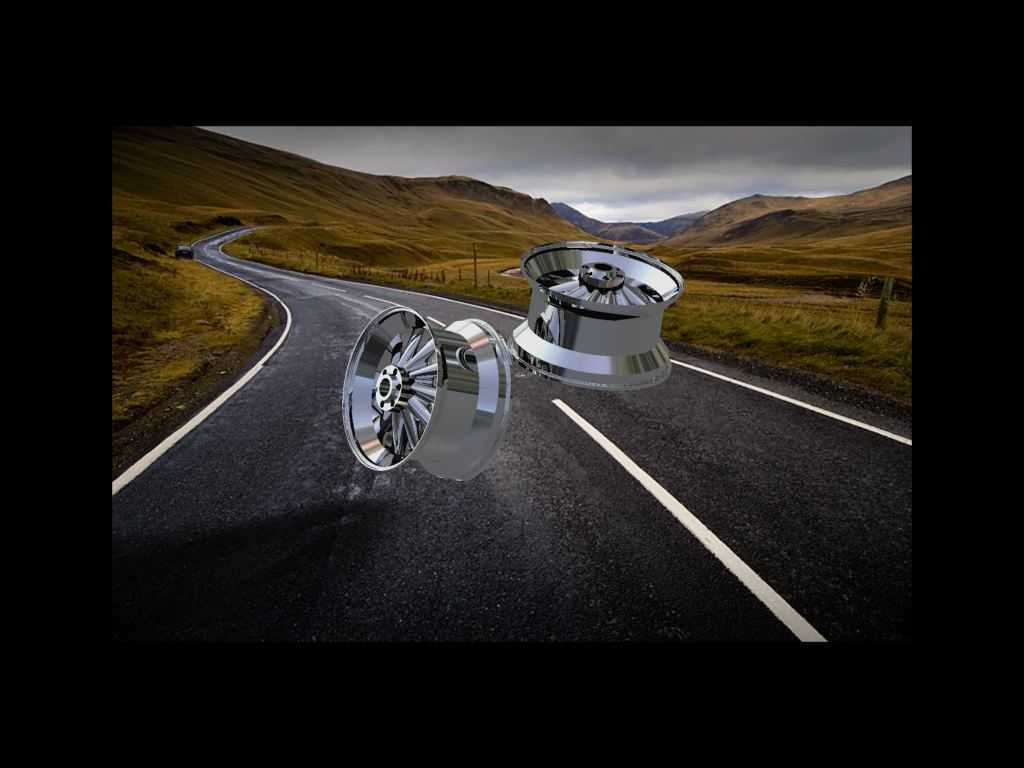

镀铬抛光汽车轮毂轮圈结构设计

　　轮圈作为汽车行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与外观质感，本次呈现的镀铬抛光款轮圈，在结构设计阶段充分兼顾了乘用车日常通勤、轻度非铺装路面行驶的多场景适配需求。从实际装车应用来看，这类轮圈多用于家用轿车、城市SUV的外观升级场景，既需要满足日常城市道路频繁启停、过减速带、低速路肩冲击的载荷要求，也要适配高速行驶时的动平衡精度要求，避免高速工况下出现方向盘抖动、轮胎偏磨等问题。

　　设计过程中首先明确了安装边界约束：轮圈的PCD节圆直径、中心孔尺寸严格匹配对应车型的轮毂法兰盘参数，避免出现安装错位、中心孔承载不足的问题；轮辋的宽度、偏距ET值经过反复校核，确保装车后轮胎不会超出翼子板边界，同时转向过程中不会与减震器、刹车卡钳、翼子板内衬发生运动干涉，预留足够的刹车系统散热空间，适配多活塞刹车卡钳的升级需求。轮辐的结构设计采用了不等厚渐变截面，靠近轮心安装座的位置做了加厚处理，分散螺栓预紧力带来的局部应力，轮辐向轮辋延伸的位置逐步做减薄优化，在保证整体结构强度满足径向冲击、弯曲疲劳测试要求的前提下，尽可能降低轮圈的非簧载质量，提升整车悬挂的响应速度，优化行驶滤震表现。

　　表面的镀铬抛光工艺对应的结构设计也做了针对性调整，所有转角位置都采用了大圆弧过渡，避免镀铬过程中出现电流分布不均导致的镀层厚度不均、边角毛刺问题，同时圆弧过渡也能减少日常使用中应力集中导致的轮圈开裂风险，抛光面的平面度公差控制在合理范围内，既保证镀铬后的镜面反光效果，也不会因为平面度过高导致日常清洗后残留水渍难以清理。轮辋与轮胎配合的胎圈座位置做了滚花处理，提升轮胎与轮圈之间的摩擦力，避免大扭矩输出时出现轮胎打滑、胎圈移位的问题，气门嘴的安装位置做了局部加厚，避免气门嘴安装位置出现应力集中导致的漏气问题，同时预留了标准气门嘴、胎压监测传感器的安装空间，适配不同配置车型的装车需求。

　　从实际使用场景的功能特性来看，这款轮圈的载荷额定值经过校核，能够覆盖对应车型满载状态下的单轮载荷要求，轮辋的槽底深度符合轮胎拆装的操作要求，方便后期轮胎更换、补胎时的拆装作业，不会出现轮胎难以装入、拆装过程中刮伤轮圈镀铬表面的问题。轮圈的风阻优化也融入了设计细节，轮辐的造型顺着车辆行驶时的气流方向做了微小的倾角引导，能够在行驶过程中引导气流穿过轮辐带走刹车系统产生的热量，降低长距离下坡、频繁刹车时的刹车系统热衰减风险，同时一定程度上降低轮辋区域的乱流，优化整车风阻表现。

　　在建模过程中，所有配合面的公差都严格参照汽车行业轮圈设计的相关标准，安装螺栓孔的位置度公差控制在允许范围内，保证装车时螺栓能够顺利穿入，受力均匀；中心孔的同轴度公差与轮辋的径向圆跳动、端面圆跳动公差都满足动平衡的精度要求，减少后期装车时需要粘贴的平衡块重量，提升高速行驶的稳定性。轮圈背面的减重槽设计也经过了应力仿真验证，在不降低整体结构强度的前提下去除冗余材料，兼顾轻量化与结构可靠性，背面的避让槽结构也适配了不同车型的轮毂轴承、防尘盖结构，避免装车后出现干涉顶死的问题。
