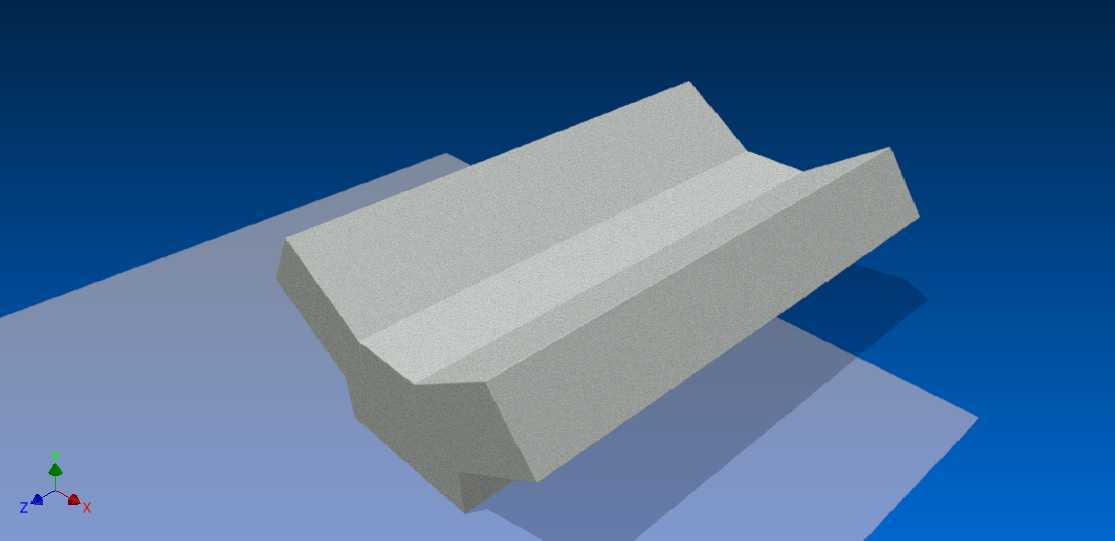

V型十二缸110度夹角发动机缸体结构

　　该缸体面向大排量V型十二缸动力单元的整机布置需求，110度的缸心夹角并非随意选取，而是在整机高度、宽度、重心高度与曲轴平衡特性之间反复权衡后的结果。相比常见的60度或90度V型布局，110度夹角能够显著降低发动机顶端高度，使整机重心下移，对于追求低重心布局的高性能前置或中置动力舱而言，这一点直接影响整车姿态与操控基础；但夹角加大也会带来横向尺寸扩张、左右列缸壁间距收窄、主轴承座刚度重新分配等问题，建模过程中必须把这些约束同步纳入机体轮廓。

　　从实际用途看，缸体是整台发动机的承载骨架，上端承接气缸盖与配气机构，内部约束曲轴、活塞、连杆运动，外侧连接变速箱、悬置支架、机油滤清器、冷却管路与附属安装面。宽头结构的处理重点在于两列气缸之间的谷区空间，这里既要布置冷却水道、机油回油通道、曲轴箱通风通路，又要为涡轮增压机型的管路走向预留间隙。双涡轮增压配置下，左右列排气分别汇入对应涡轮，压气机出口管路需要绕过缸体外侧或谷区上方，机体表面的凸台、加强筋和安装点都要避让高温管路与振动件，不能只按自然吸气状态堆料。

　　设计思路上，模型保留了缸体作为铸造件的典型块状语言：外壁不是单纯等厚壳体，而是围绕缸孔、主轴承壁和螺栓载荷路径形成连续承力结构。V型缸体的核心难点在曲轴箱上部，两列气缸的爆发压力最终都要传递到主轴承座与下箱体接合面，因此缸筒之间、缸盖螺栓孔周围、主轴承壁之间需要形成交叉支撑。110度夹角使两列载荷更偏向横向展开，主轴承壁承受的分力方向随之改变，若仍按窄夹角机体的筋位照搬，容易在缸间谷区和轴承座过渡区出现刚度突变。宽头型号可调整的意义，正是在于能够围绕不同排量、冲程和增压方案修改缸孔间距、水道宽度与外壁轮廓，而不必推翻整体布局。

　　外形尺寸与安装边界需要分三层校核。第一层是整机包络，缸体长度由十二缸轴向排列决定，宽度由110度夹角、缸径和外侧附件共同决定，高度则受曲轴中心到缸盖接合面、油底壳安装面的限制；第二层是接口边界，包括缸盖定位面、主轴承盖结合面、变速箱对接面、悬置支架面、机油与冷却接口位置，这些面之间的相对位置决定后续装配是否干涉；第三层是运动边界，曲轴回转半径、连杆摆动轨迹、活塞在下止点附近的裙部位置，都必须与缸体内壁、回油通道和加强筋保持安全间隙。

　　在工程应用中，这类缸体既可用于高性能车辆动力总成的方案验证，也可作为教学或结构分析中理解V型发动机布局的载体。检查模型时，不应只关注外表面是否完整，更要顺着载荷路径看缸筒、轴承壁、外壁筋板和安装凸台是否连续；顺着装配路径看缸盖螺栓、曲轴、连杆、活塞、涡轮管路和附属件是否有可达性；顺着热管理路径看谷区水道、回油腔和通风腔是否留有合理空间。宽体V12结构对横向布置尤其敏感，动力舱框架、转向系统、排气隔热板和进气管路都可能与缸体肩部发生边界冲突，因此在早期三维布局阶段把缸体外形、安装点和运动包络一起锁定，能够减少后续整机集成时的反复修改。
