遥控模型燃油发动机精细结构

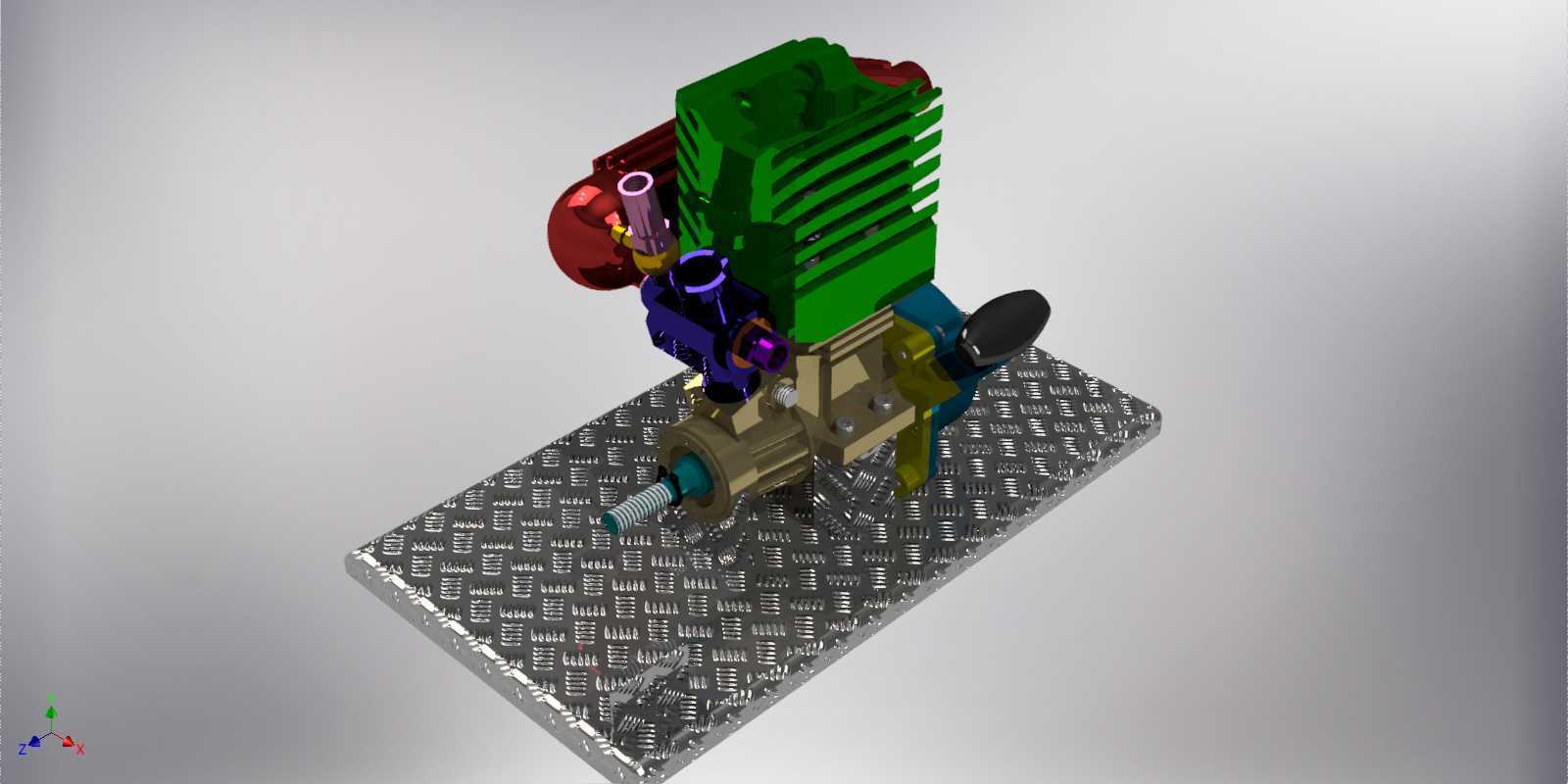

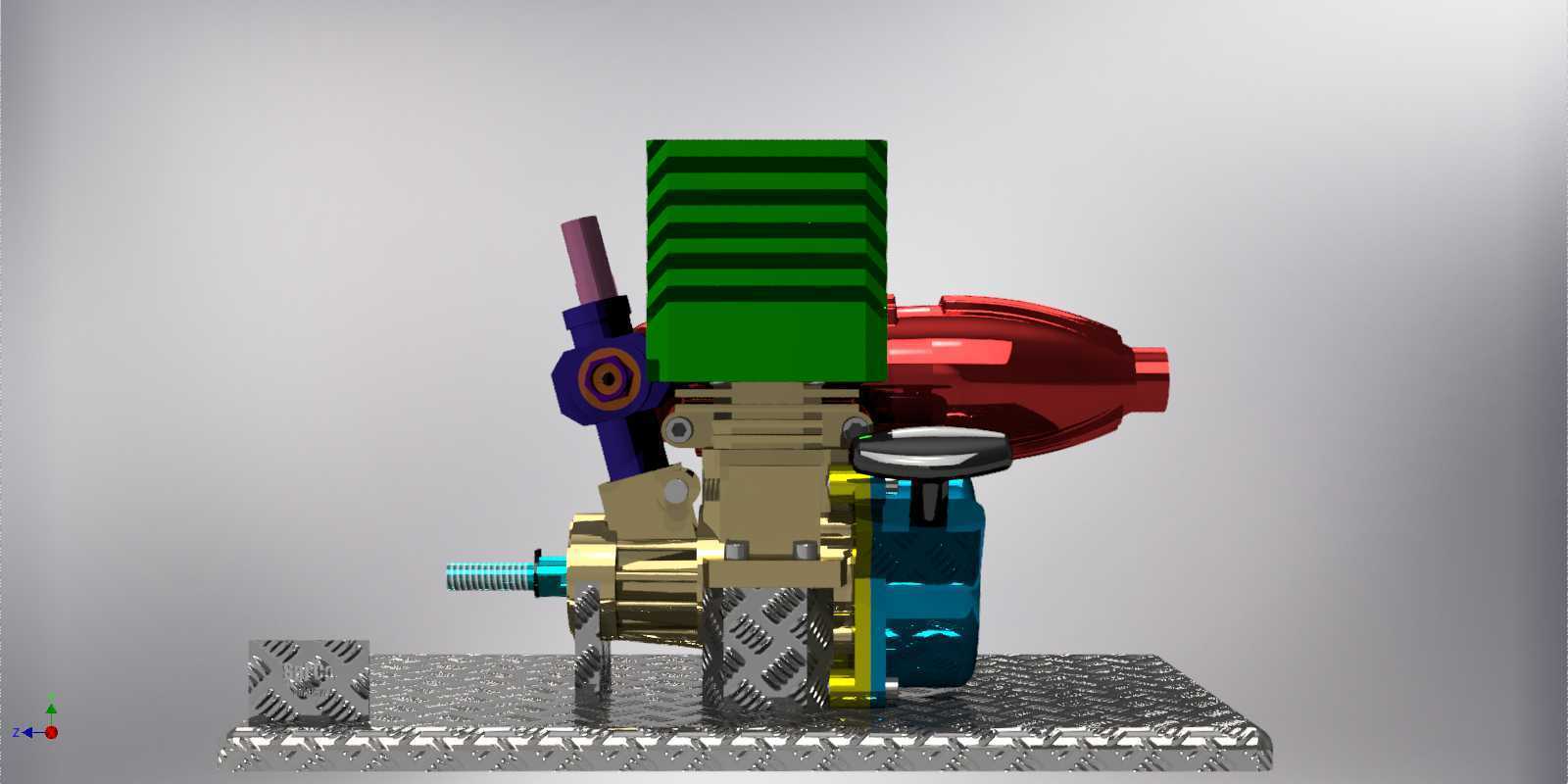

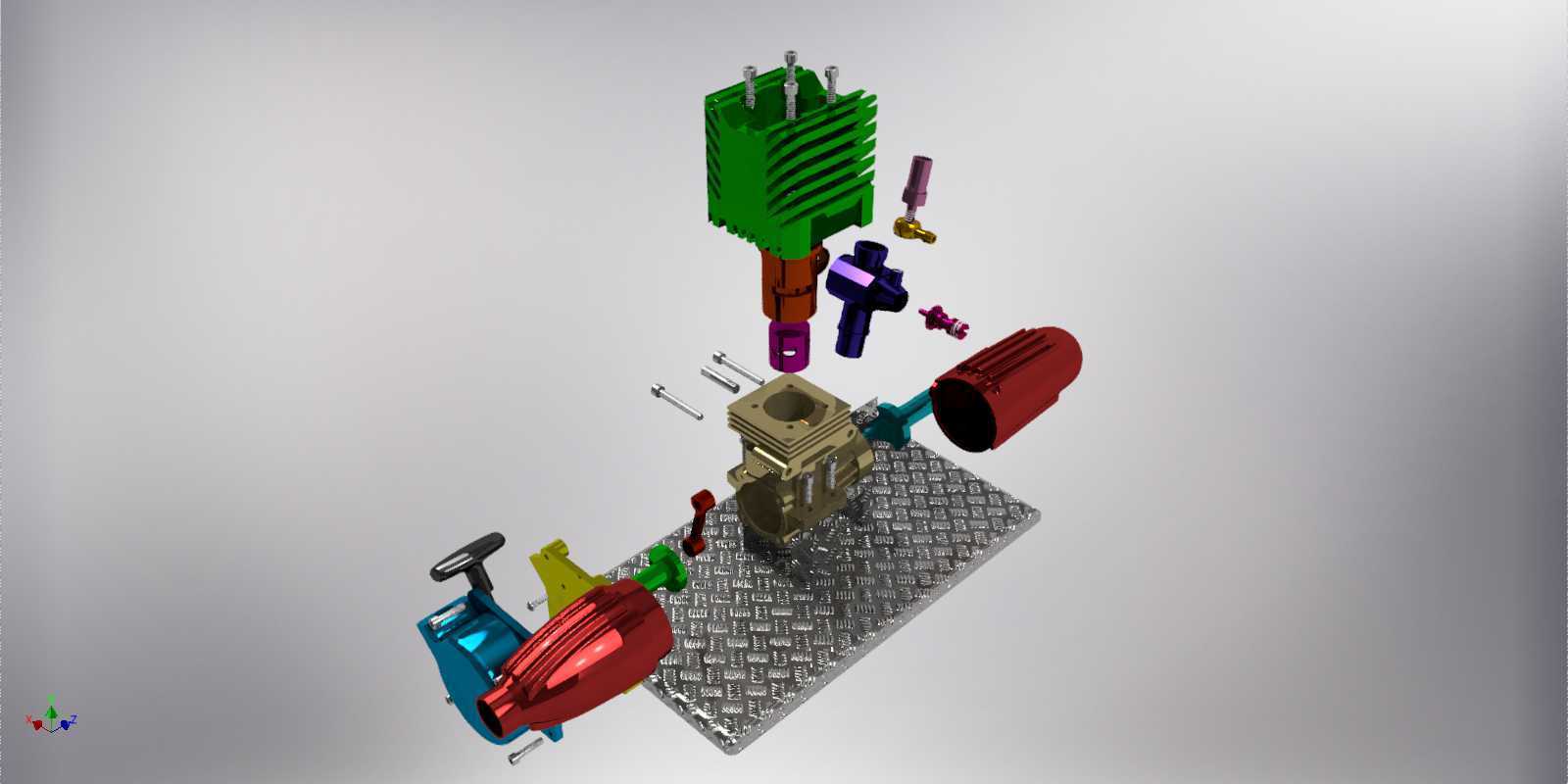

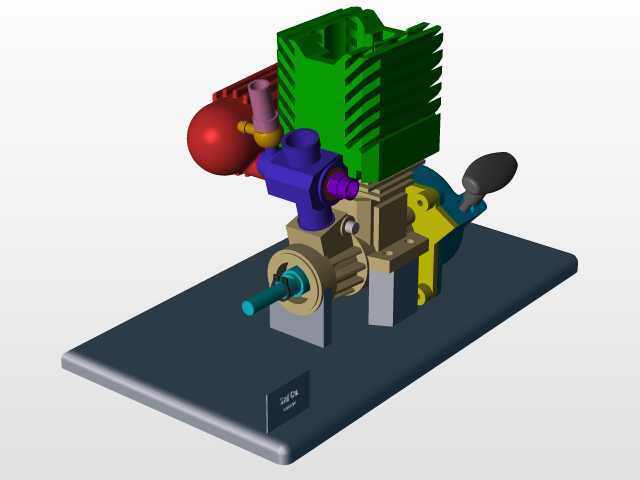

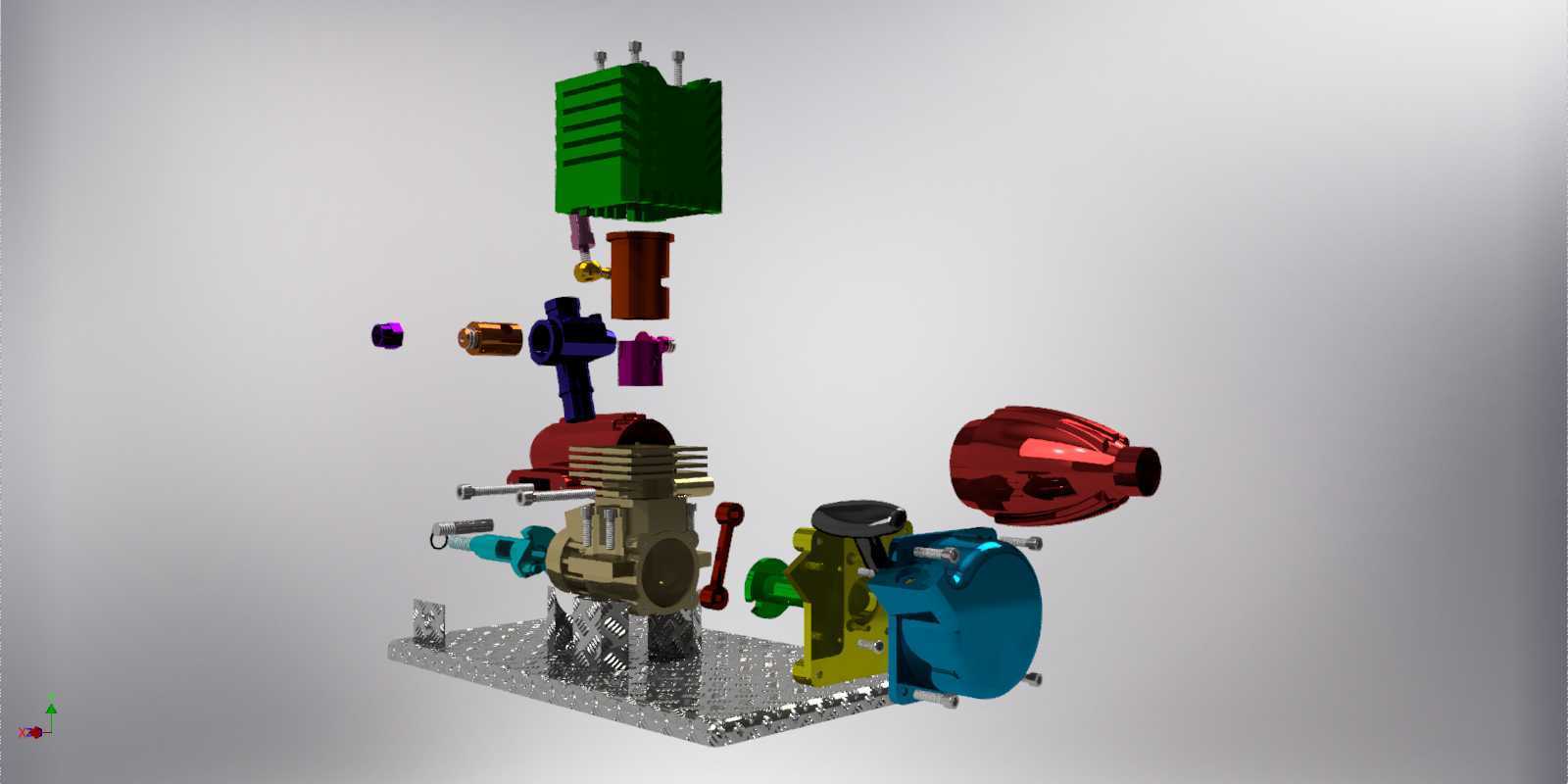

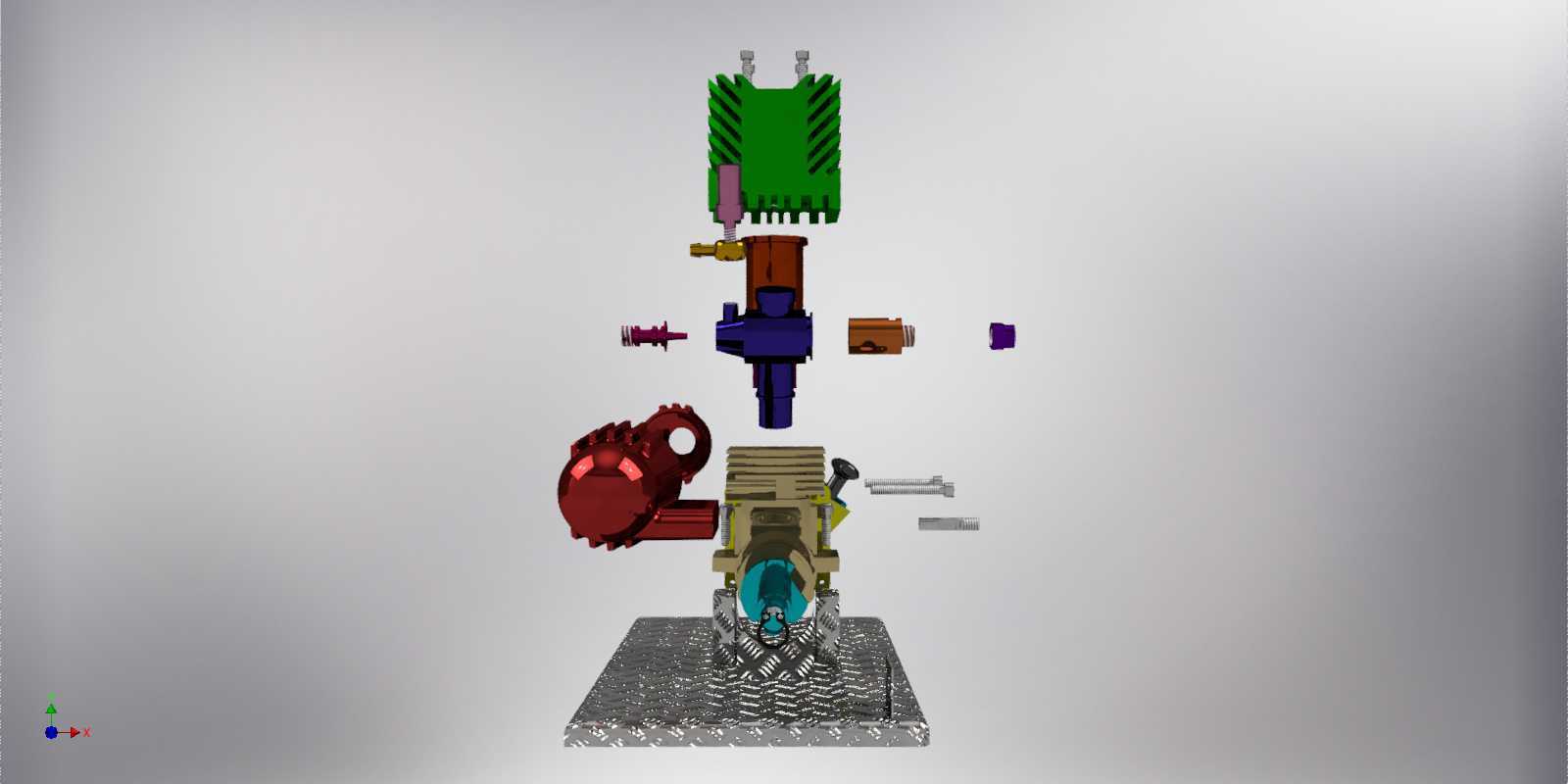

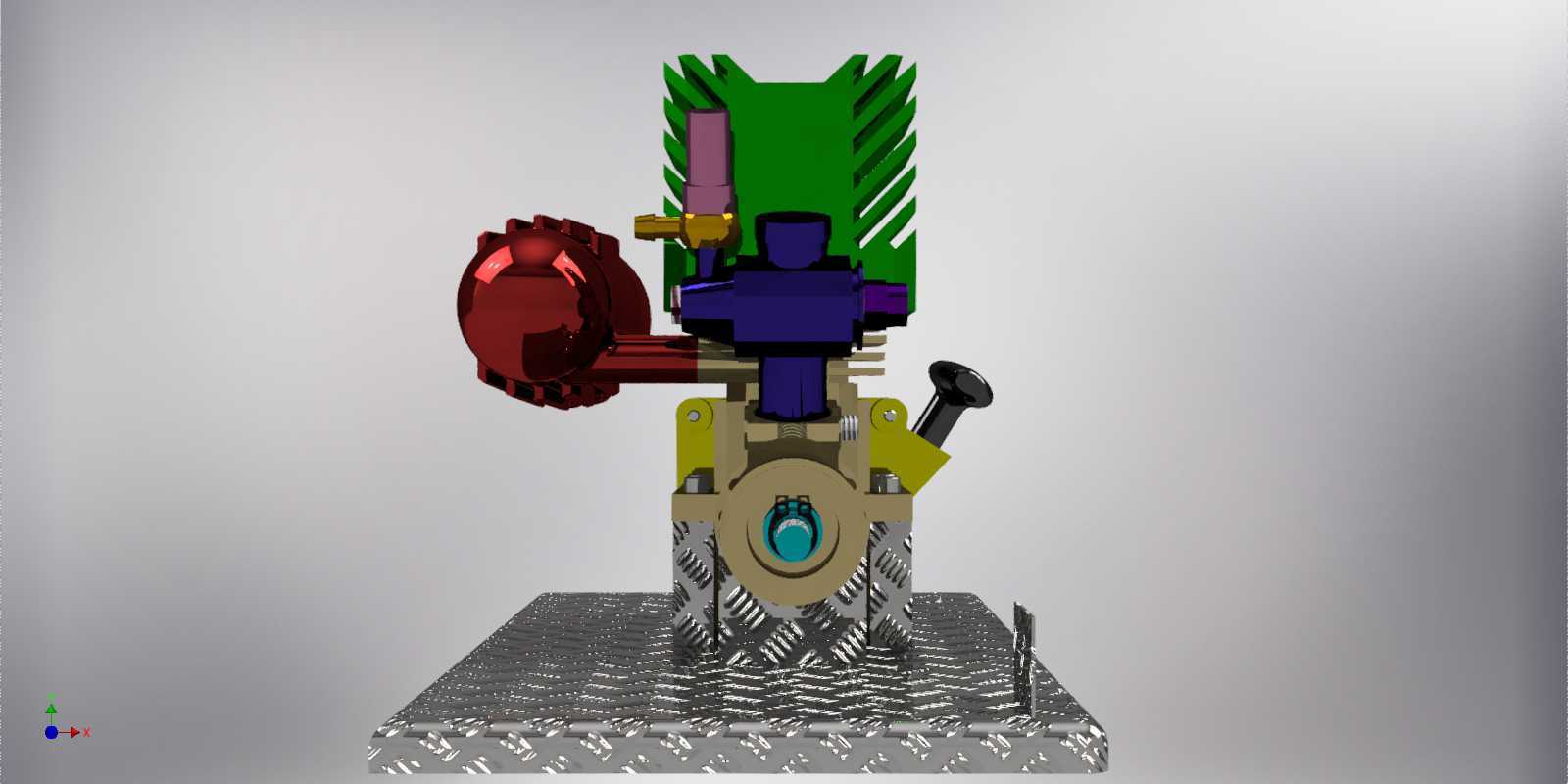

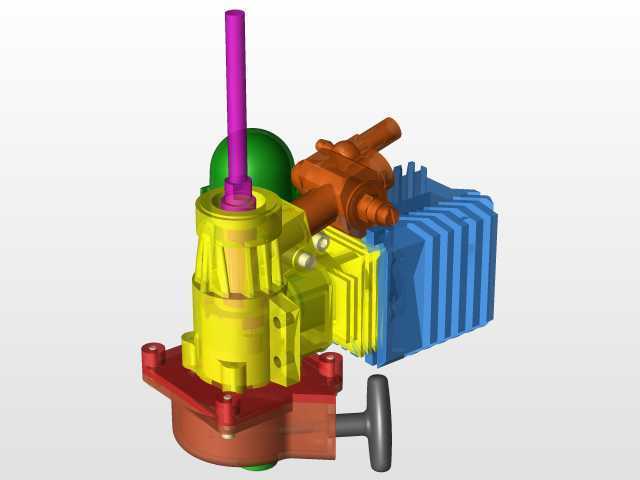

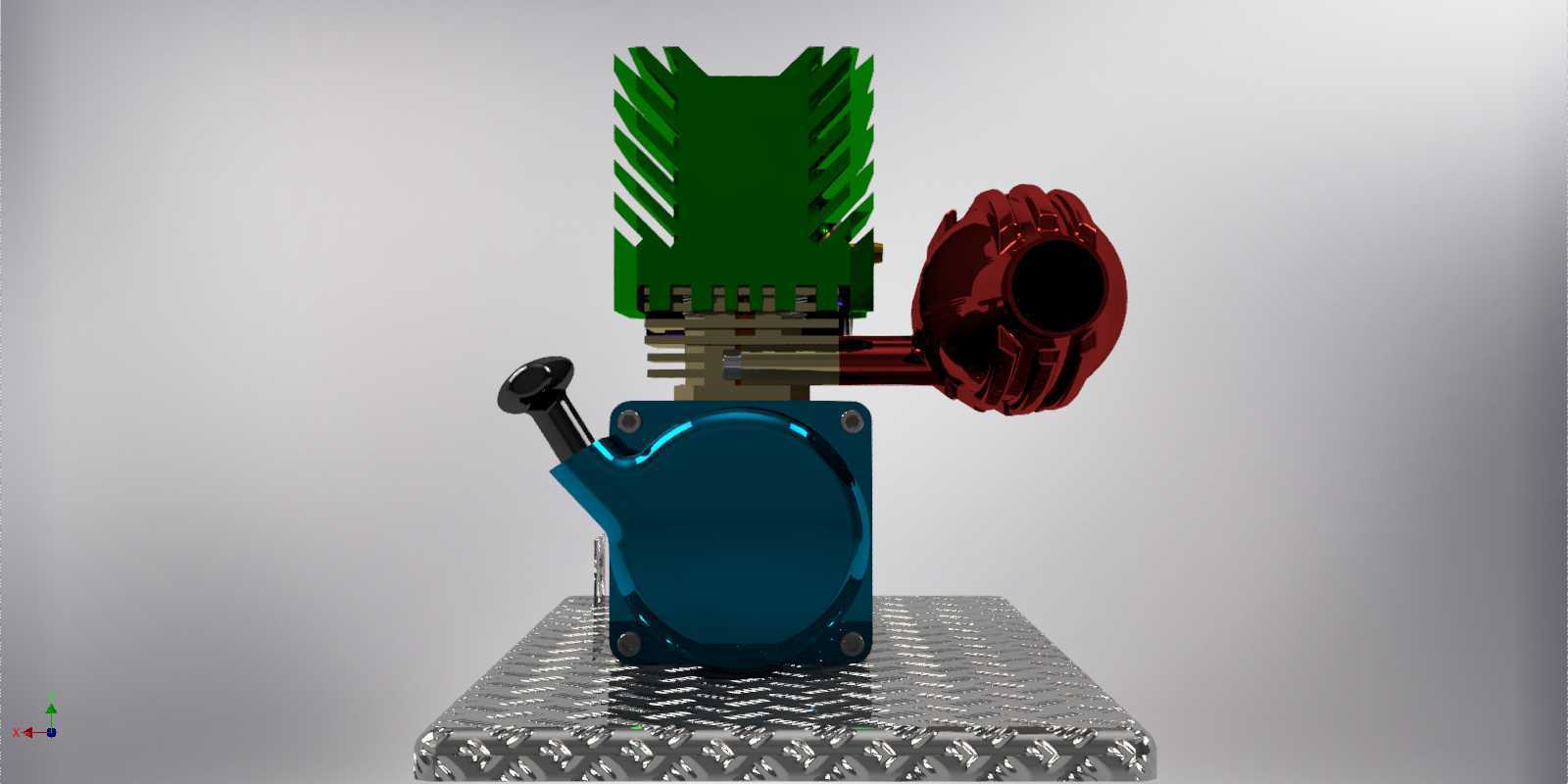

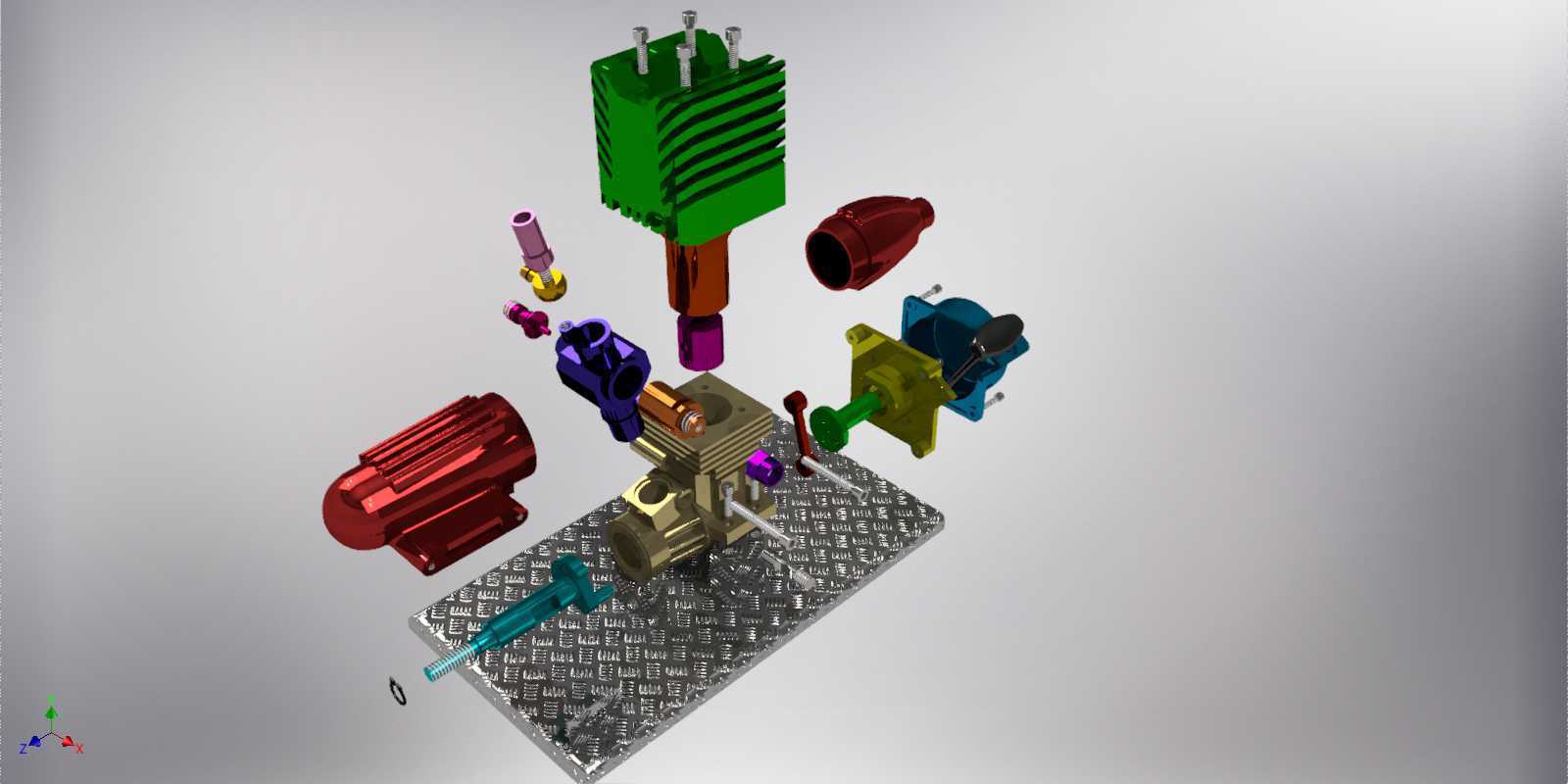

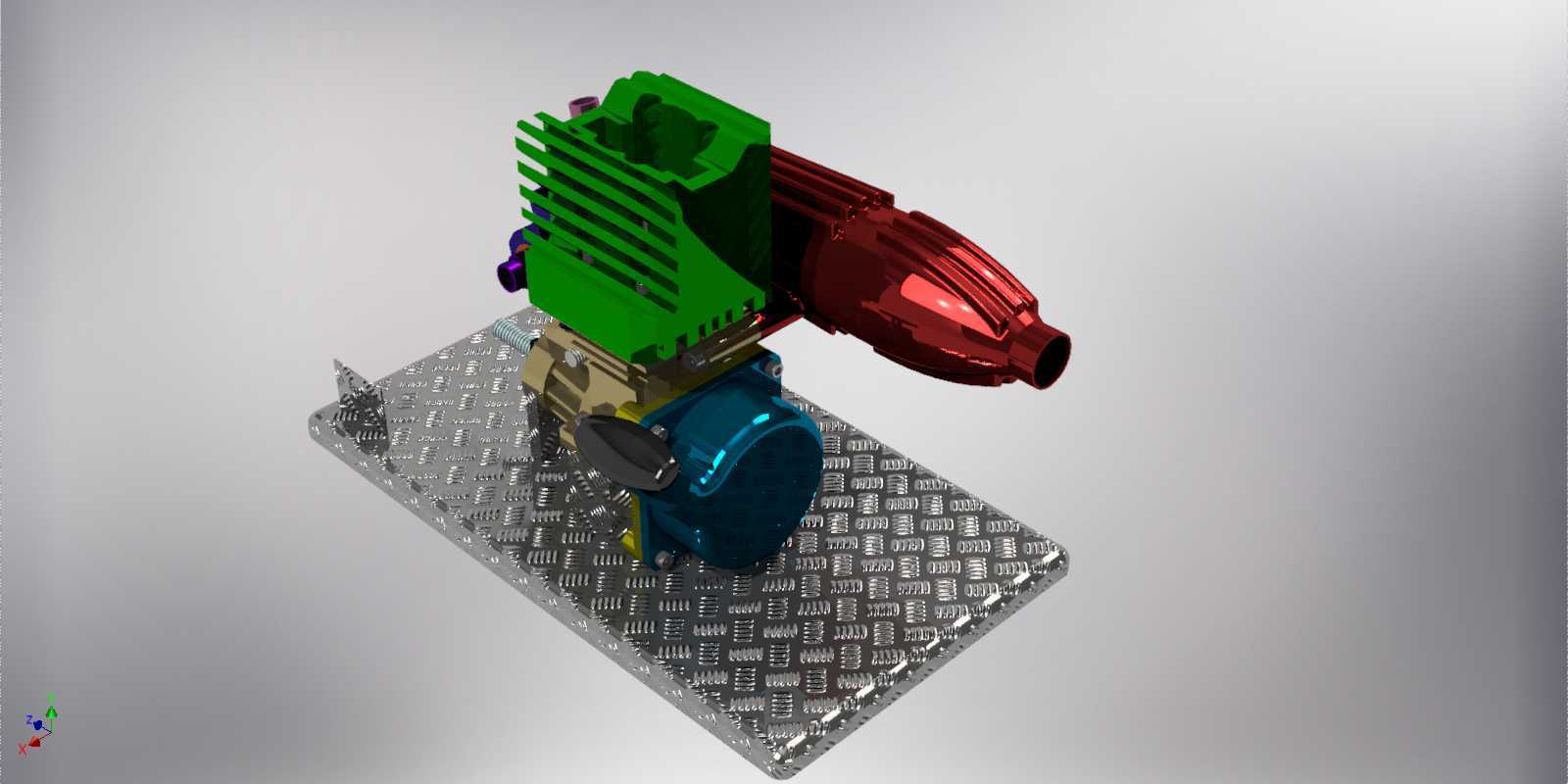

　　这套遥控模型燃油发动机的三维结构，围绕小型内燃动力在模型载具上的紧凑布置展开，整体把曲轴箱、气缸、散热鳍片、化油器、排气接口、启动与输出连接部位整合在很小的空间内。模型载具对动力单元的约束往往比常规设备更苛刻：车架内部留给发动机的宽度、高度和纵深都有限，周围还要避让传动齿轮、离合器、油箱、燃油管、舵机拉杆、排气弯管以及车壳内壁，因此结构设计不能只追求单个零件好看，而要让整机在真实装配后仍具备可操作空间。

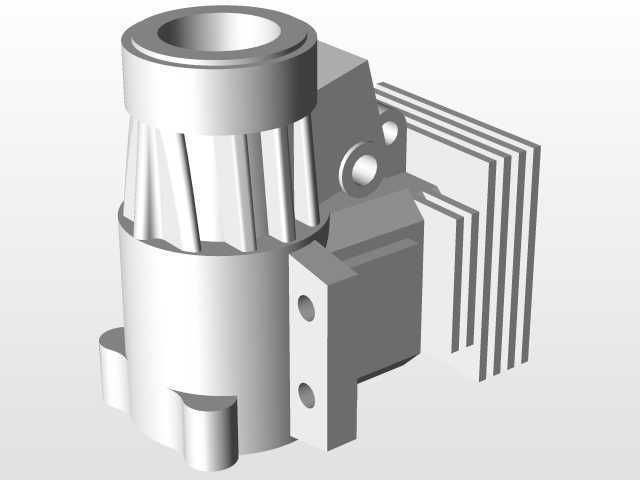

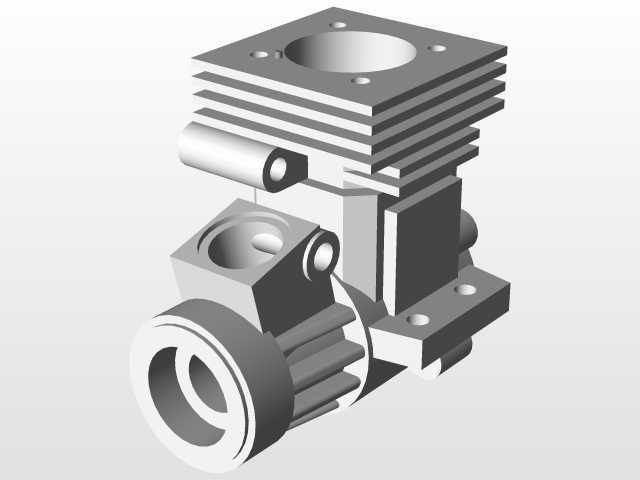

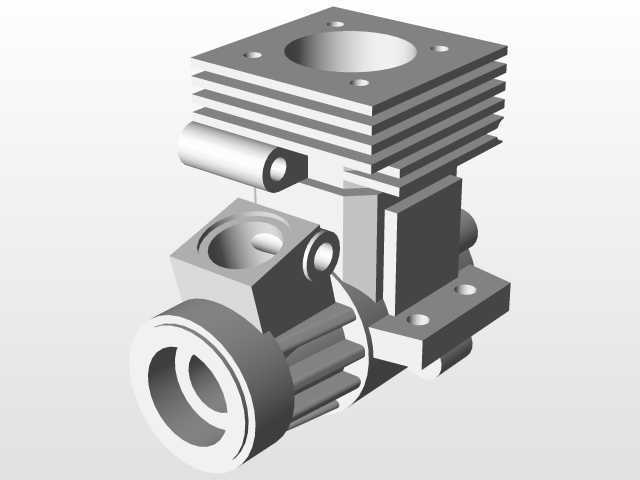

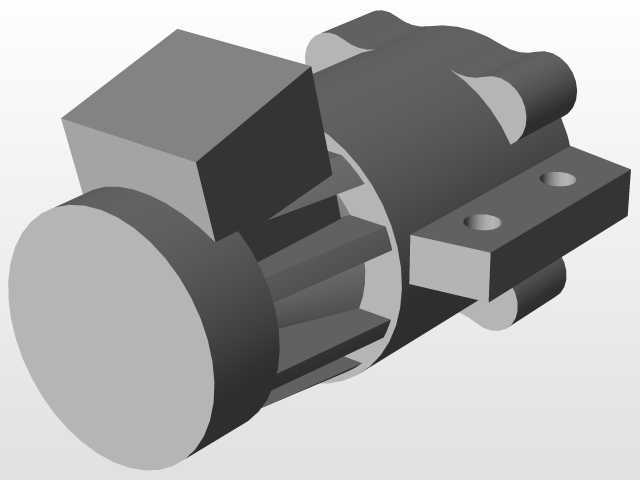

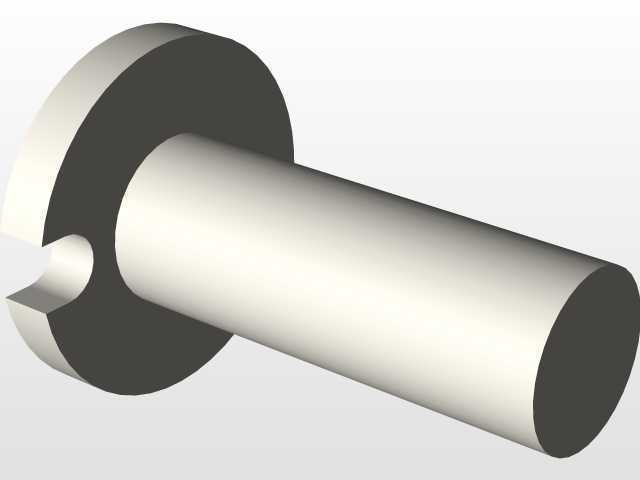

　　曲轴箱承担整机基准作用，内部容纳曲轴、连杆和轴承位，外部则形成气缸安装面、化油器安装面、机脚固定面和后盖配合面。建模时这些配合面的同轴度和平行度需要重点控制，曲轴回转中心决定输出轴位置，也决定离合器罩杯、传动齿轮或飞轮的对中关系。机脚下方的固定孔位用于把发动机锁在模型车架的安装座上，孔距、孔深和减震垫厚度都会影响装车后的振动传递。若机脚过高，曲轴中心线会偏离车架设计位置，齿轮啮合间隙随之改变；若机脚过薄，高频振动下又容易出现局部应力集中。

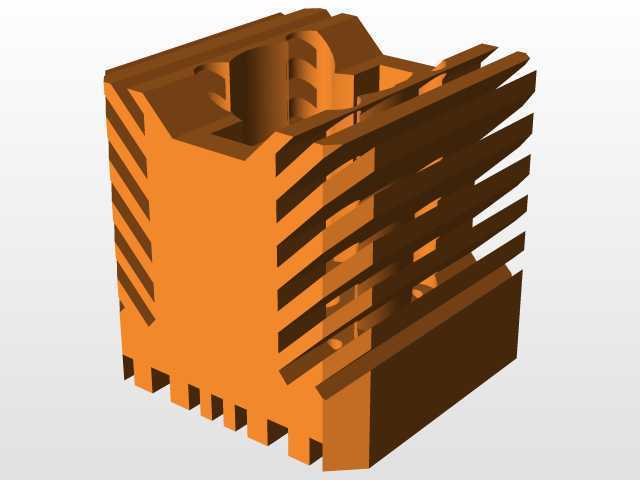

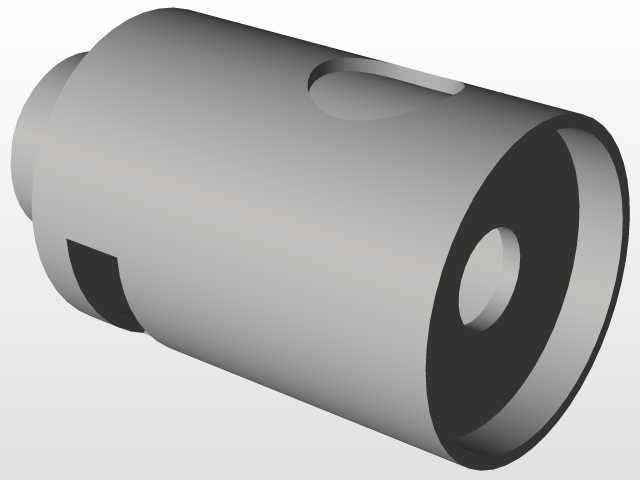

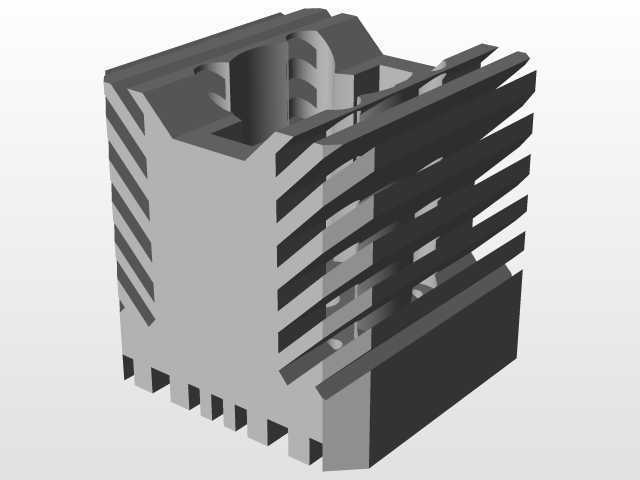

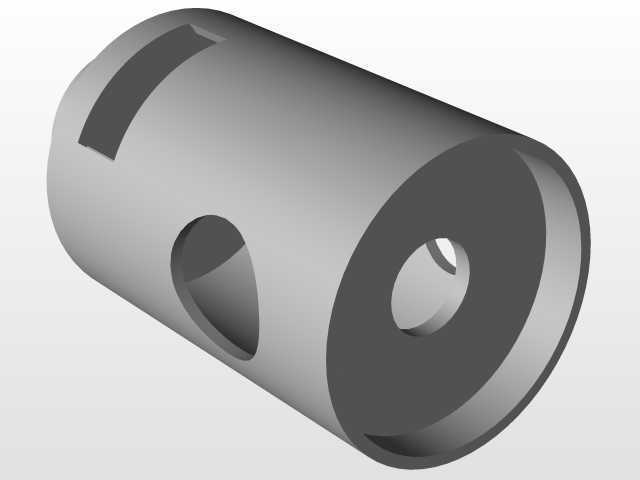

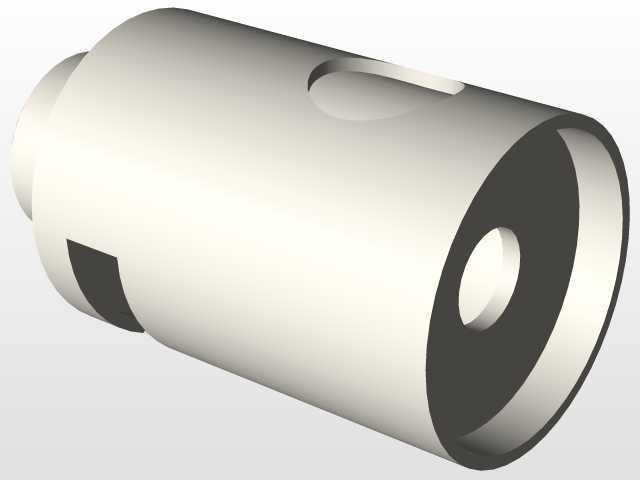

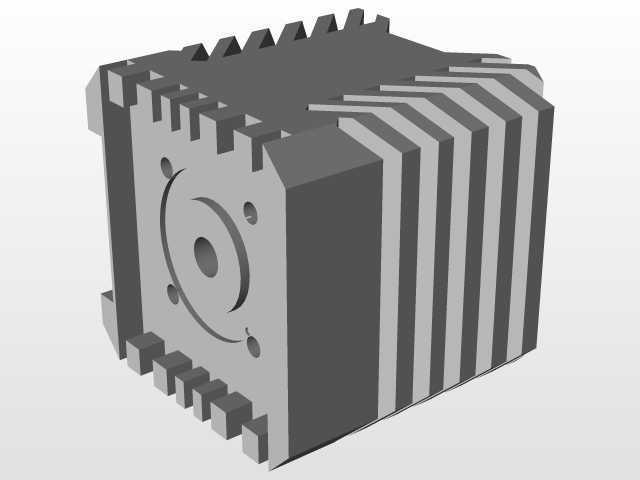

　　气缸上部的密集散热鳍片是外观识别度很高的部分，也是小型风冷发动机的关键结构。鳍片沿气缸周向展开，通过增加与空气的接触面积，把燃烧和摩擦产生的热量带走。模型车运行时，车头进风、车壳导流和风扇气流都会掠过鳍片表面，因此鳍片间距不能只按视觉比例处理，还要考虑气流通道是否被排气弯管、车壳柱或燃油管路遮挡。鳍片根部与气缸体衔接处采用圆角过渡，可减少热循环和振动带来的应力集中；顶部轮廓则保留火花塞或热火头安装区域，方便维护时使用套筒拆装。

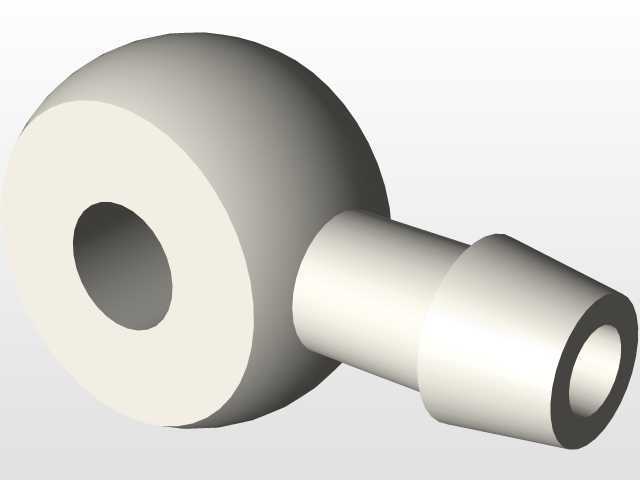

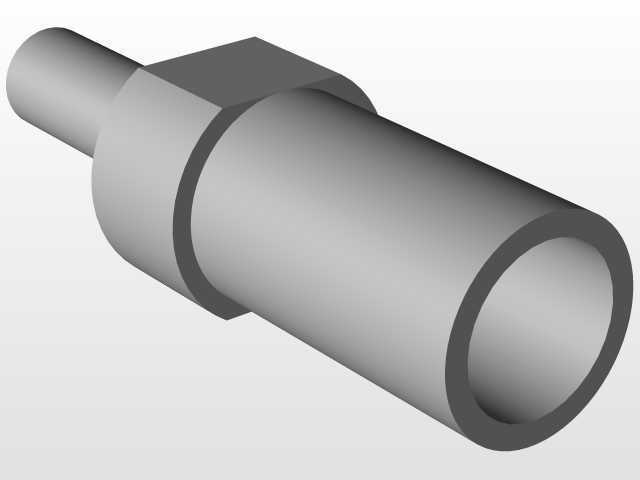

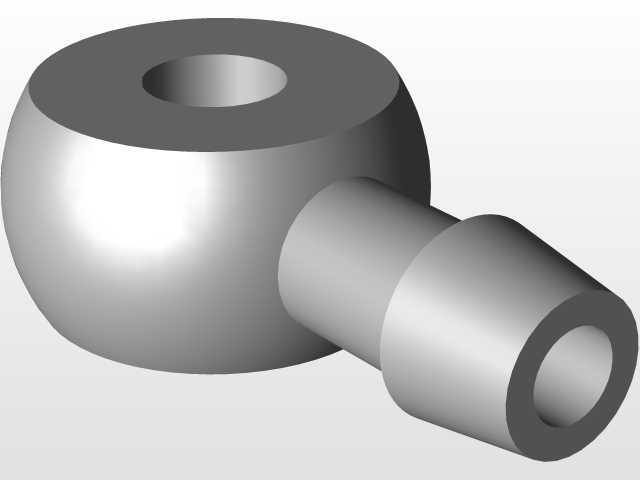

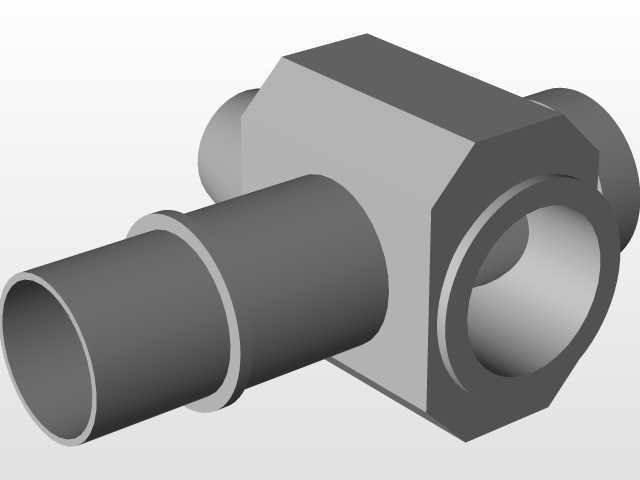

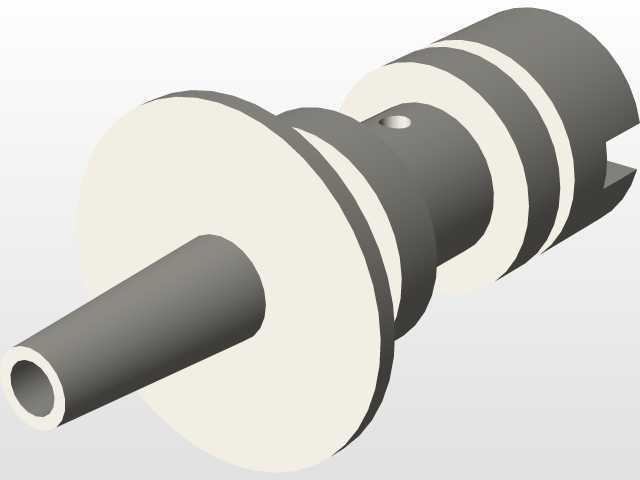

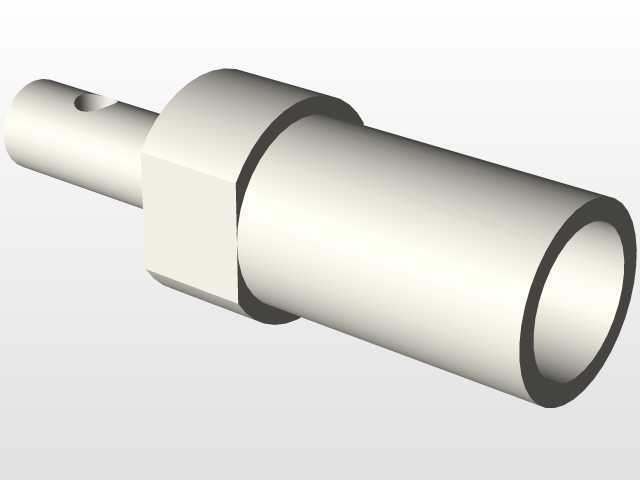

　　化油器侧置在进气通道上，负责燃油与空气的混合调节。模型发动机的转速响应很快，油门摇臂微小角度变化就会改变进气截面，因此摇臂方向、拉杆行程和复位弹簧位置都要与舵机布置匹配。三维结构中可以看到进油口、调节针阀、节气门和进气喉管的相对位置，这些细节决定了装车后能否方便地进行怠速和高速油针调整。若化油器被车架梁遮挡，调试时需要反复拆卸外壳；若油针位置朝向车壳内壁，日常维护会非常不便。设计阶段把调节点朝向可操作侧，比后期靠工具勉强伸入更符合实际使用。

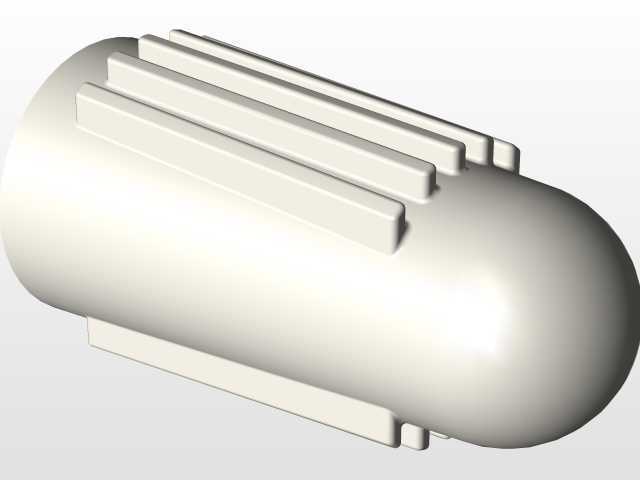

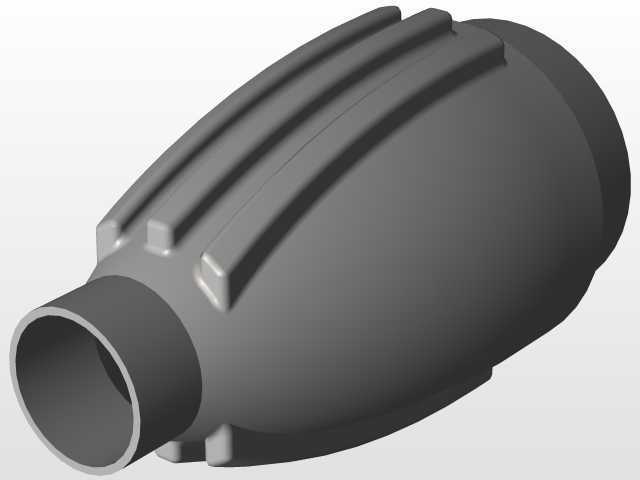

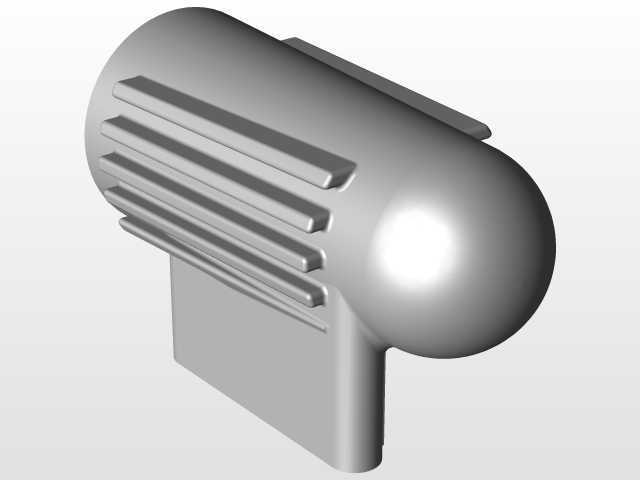

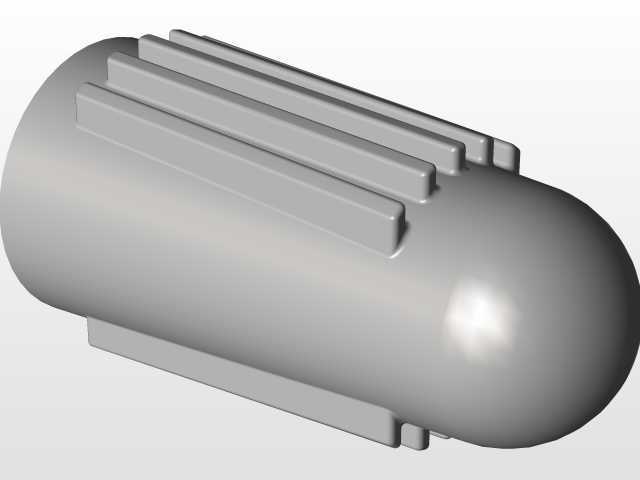

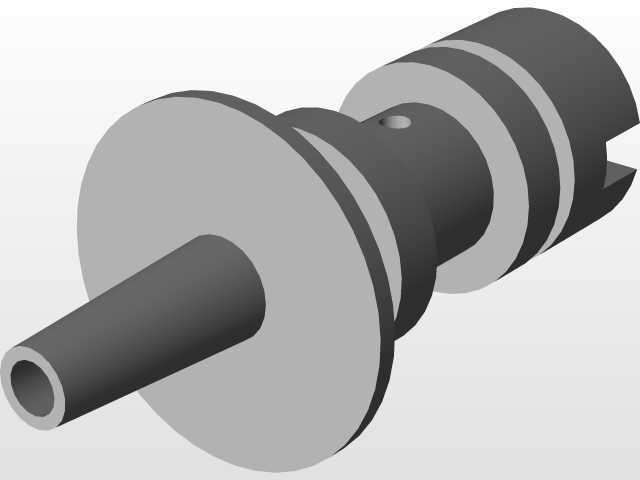

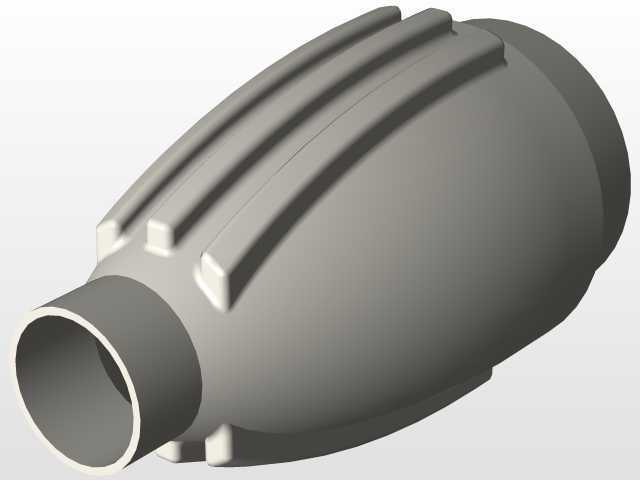

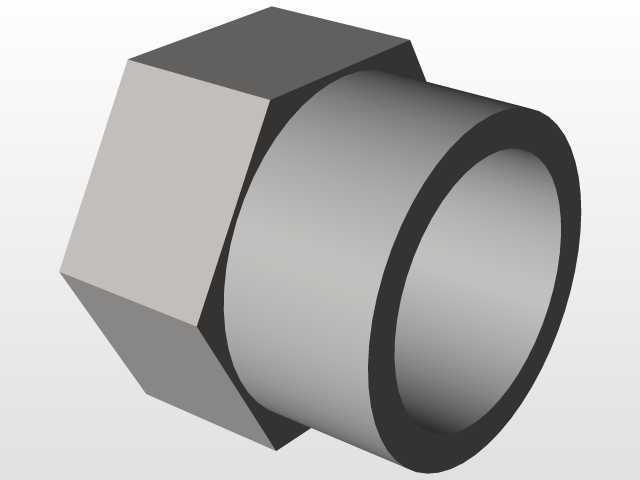

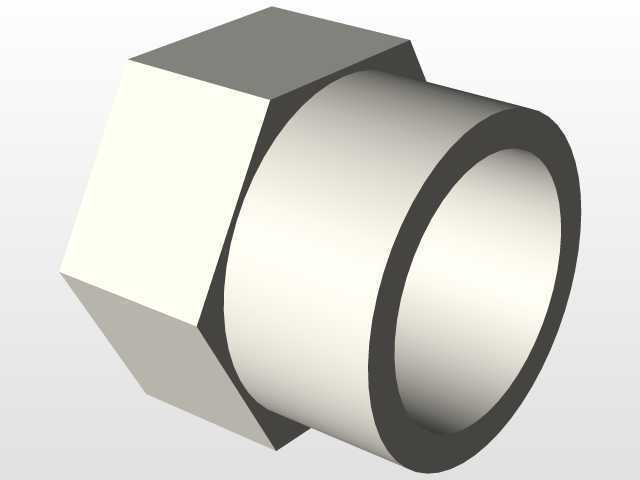

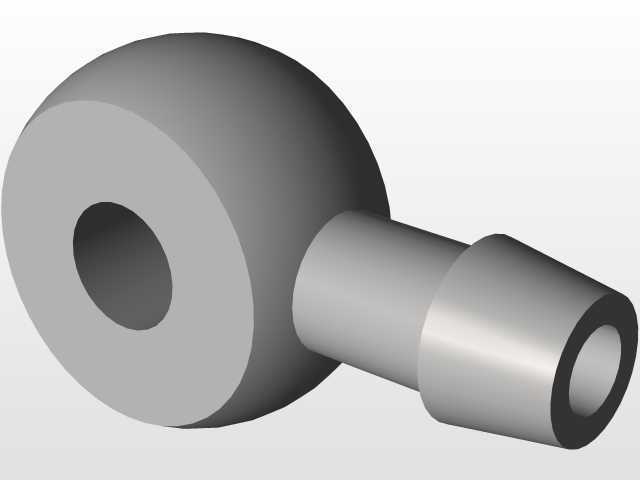

　　排气侧的红色接口对应消音器或排气管连接区域。小型燃油发动机对排气背压较敏感，排气管路径不仅影响废气排出，也会通过压力管向油箱提供供油压力。模型中排气出口的朝向、法兰面位置和固定耳片需要与弯管空间一起校核，避免排气直接吹向车壳、燃油管或电气线束。输出轴端的螺纹段用于安装飞轮、离合器或启动装置，轴伸长度要兼顾锁紧螺母厚度和离合器杯的轴向间隙；过短会导致螺母啮合不足，过长则可能与传动件发生干涉。

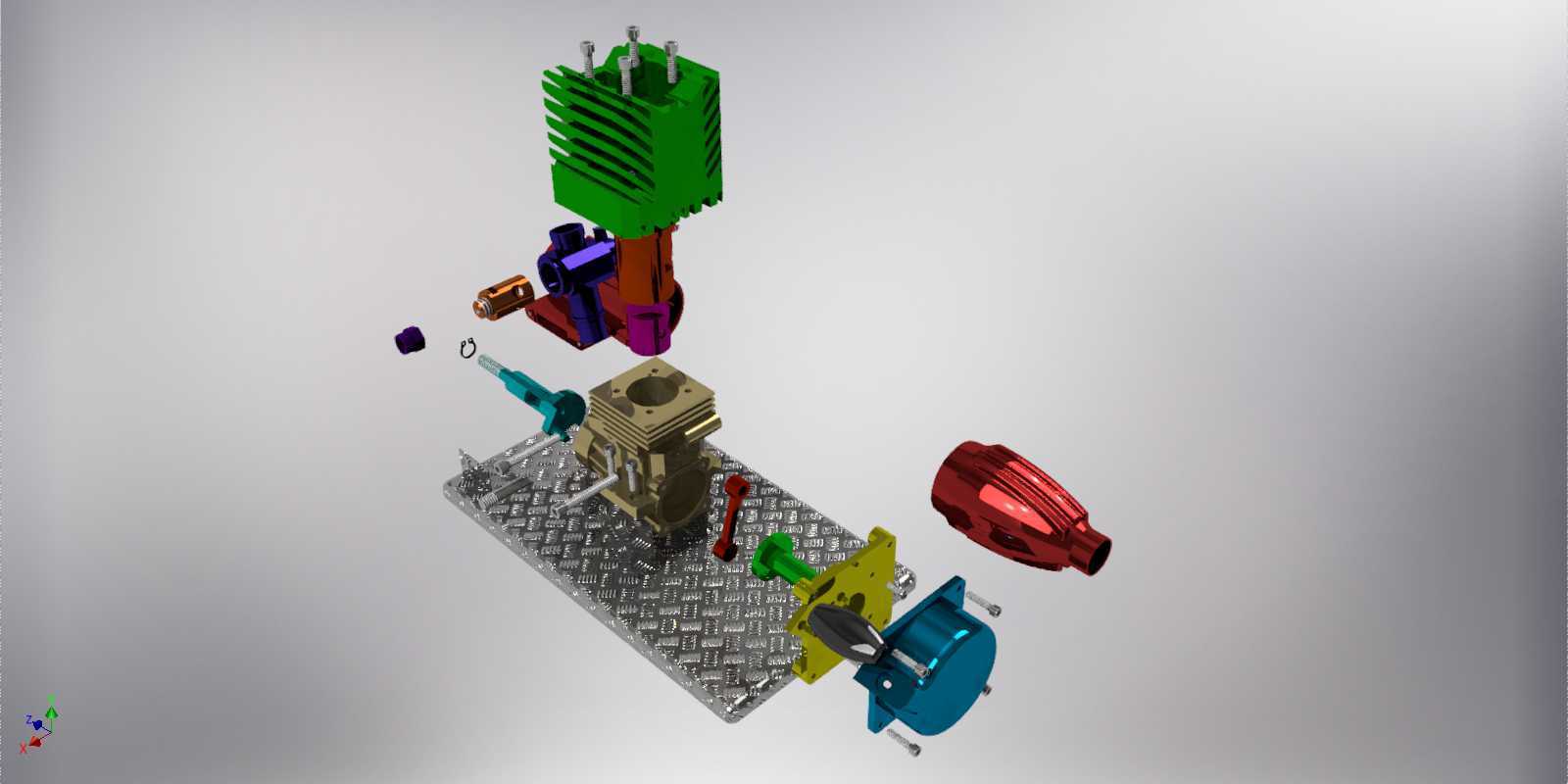

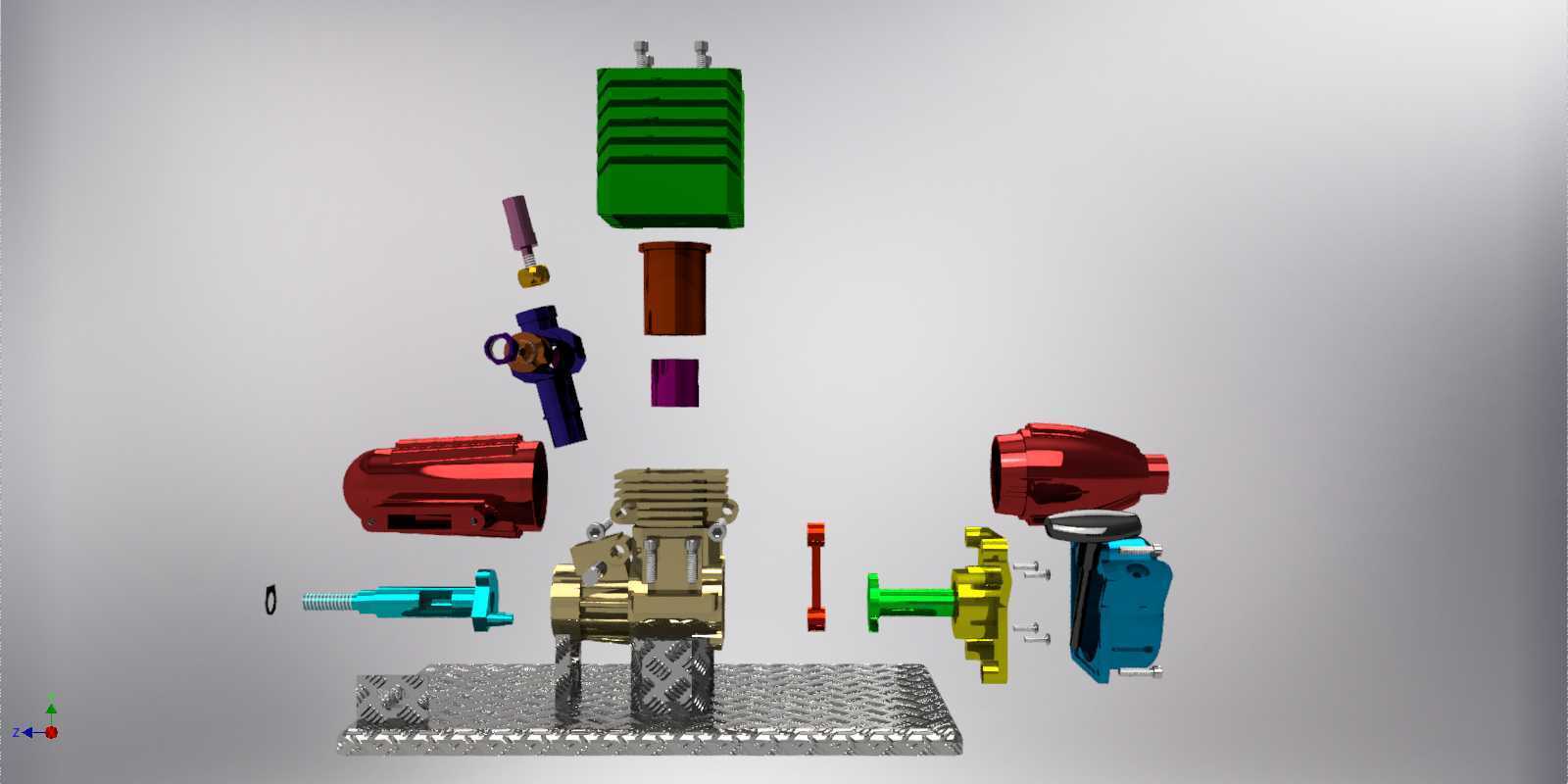

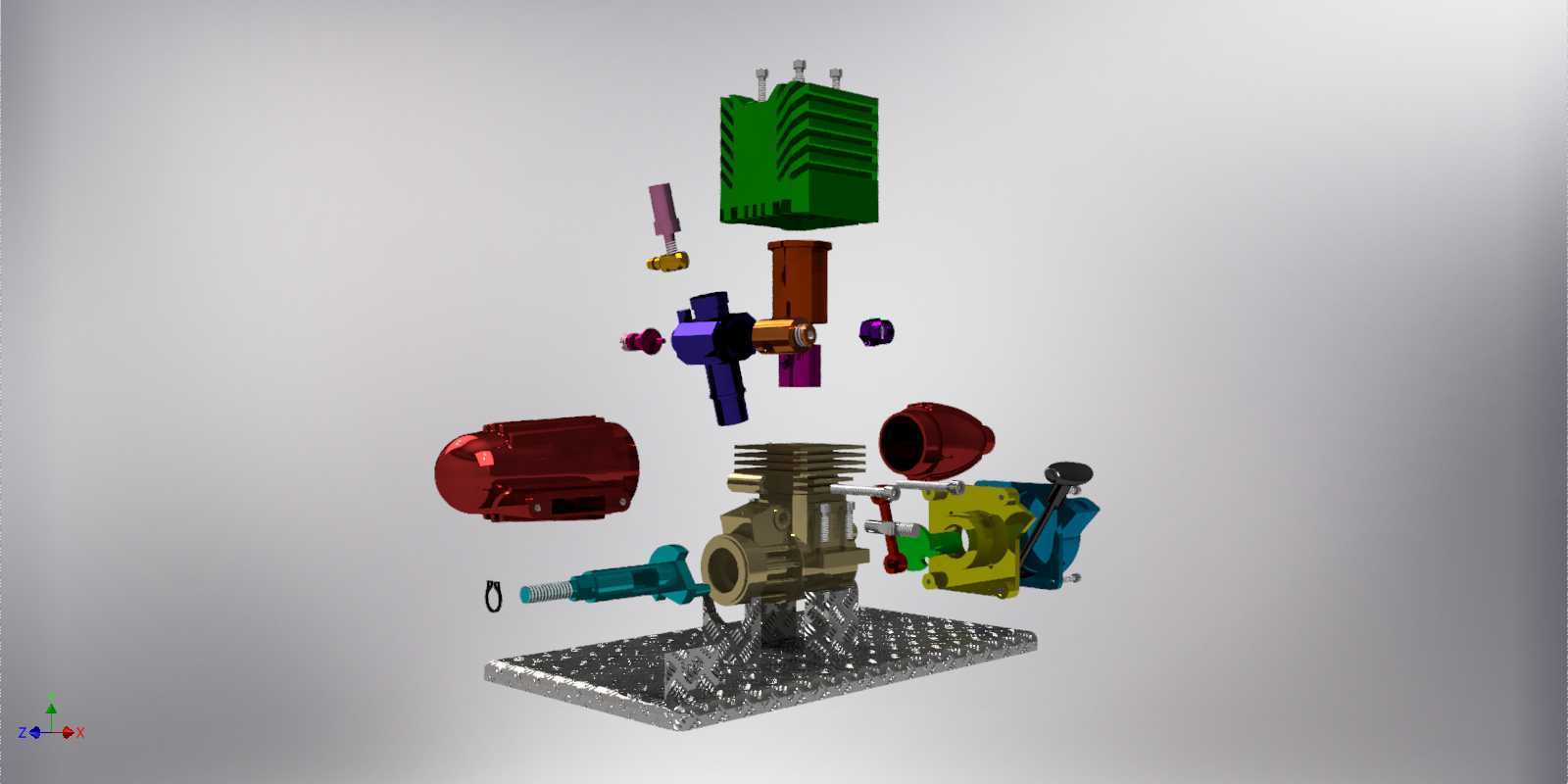

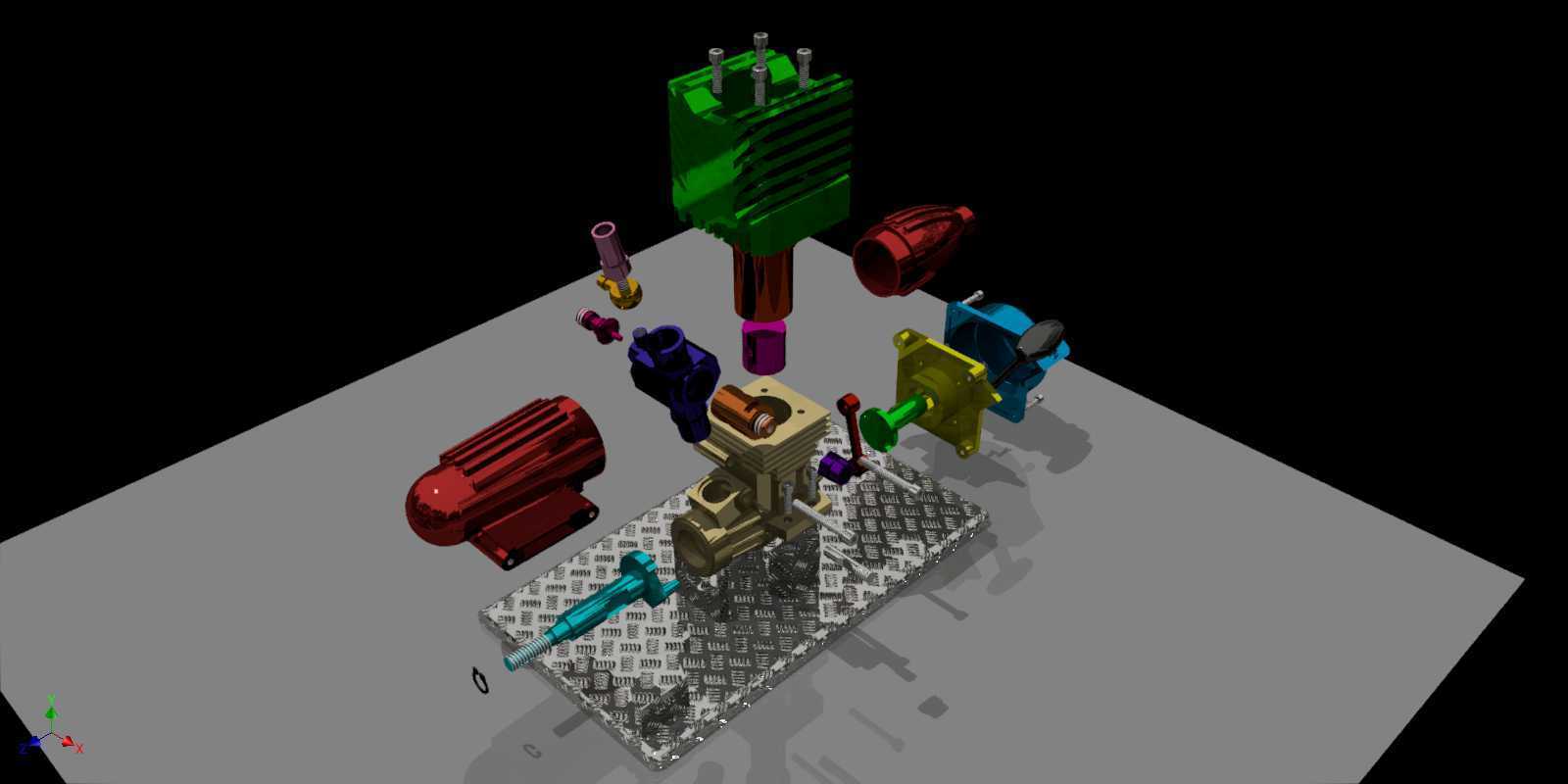

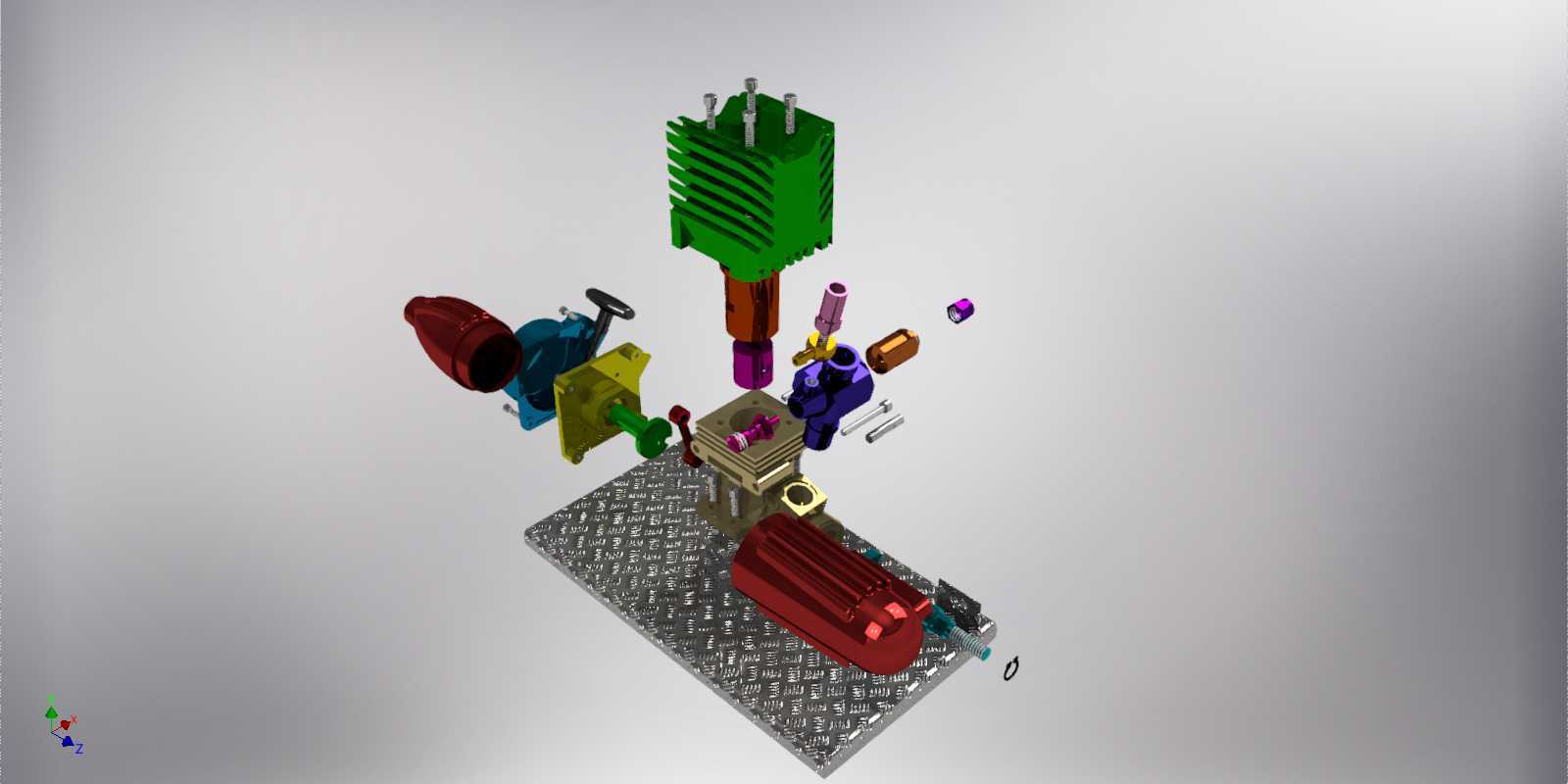

　　从装配顺序看，曲轴、连杆、活塞先在曲轴箱内形成运动核心，再合上气缸和散热组件，随后安装化油器、后盖、机脚和外部附件。运动件与固定件之间必须保留明确边界：活塞在上止点和下止点之间往复，曲轴在箱体内旋转，连杆不能与箱体内壁发生擦碰；节气门摇臂转动时不能触碰机脚；排气管安装后不能压到散热鳍片；燃油管和油门拉杆应走出平滑路径，避免锐角折弯。

　　这类动力单元主要用于遥控车、船、飞机等模型场景，也可作为小型内燃机构教学、结构展示和机械课程设计的参考对象。它的价值不在于放大常规发动机，而在于在极小尺度内把燃烧、进气、冷却、润滑、输出和安装关系完整表达出来。观察整机外形时，彩色分区有助于区分气缸、曲轴箱、进气、排气和底座等模块，但工程判断仍要回到配合面、运动间隙、维护开口和安装边界上。对于结构设计人员来说，这类模型能够训练紧凑动力总成的布置思路；对于模型设备选型和改装人员来说，它则直观呈现了发动机装车前需要核对的轴位、孔位、管路和散热空间。
