柴油机管路弧形支承固定座结构

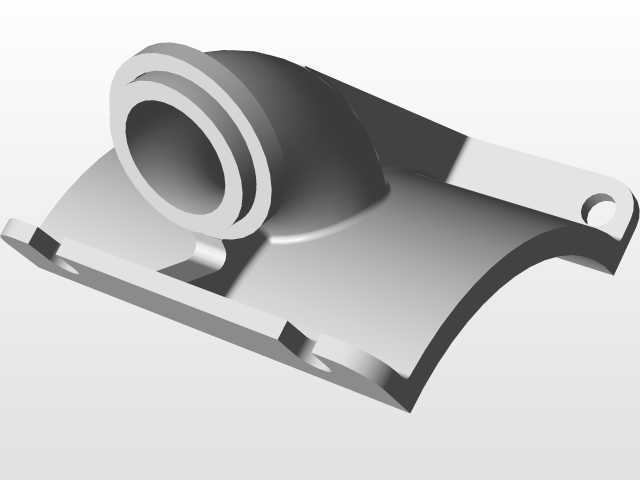

　　该零件属于柴油机外围管路系统中的支承固定构件，整体采用弧形贴合底座加侧向圆筒接口的组合构型，在发动机舱紧凑布置环境中承担管路定位、接口承载与振动约束作用。弧形底板的曲率并非随意设定，建模时需要优先匹配被贴合安装面的圆柱或弧面轮廓，保证装配后底面能够形成连续接触，避免局部点接触造成应力集中。从结构形态看，底板沿长度方向延伸出平直安装边，边缘预留紧固件通过区域，实际设计中该区域对应螺栓孔位、沉台或焊接定位边，用于将整个支座锁定在机体、缸体侧盖或管路支架附近。

　　圆筒接口位于弧形底座上方，轴线与底板弧面呈空间夹角，端口设置多层环形凸缘，这类凸缘通常用于卡箍压紧、软管套接或密封面限位。凸缘外径逐级变化，既可以限制管路套入深度，也能在橡胶管或金属波纹管装配后提供防滑脱台阶。接口根部与底板之间通过大圆角过渡，该区域是载荷传递的关键位置：管路内压脉动、发动机往复振动以及外部装配偏差都会在根部形成弯曲应力，因此圆角半径不能过小，壁厚也需要向根部逐步加厚，避免铸造或注塑过程中出现缩孔，同时降低疲劳开裂风险。

　　在实际应用场景中，这类支座常见于柴油发动机进排气旁通管路、冷却液管路、润滑油管路或涡轮周边连接部位。发动机运行时，管路不仅承受介质压力，还会随机体振动产生小幅摆动；如果缺少刚性支承，长管路会在卡箍位置反复弯折，最终导致软管裂纹、金属管疲劳断裂或法兰螺栓松动。该构件通过底部弧面与安装基体贴合、上方圆筒约束管路方向，把管路端点的位移限制在设计范围内，同时让装配公差得到合理释放。

　　建模思路上，应先建立安装基准弧面，再以该弧面为依托拉伸底板轮廓，保证底面与整机配合面一致。圆筒部分不宜直接与薄板垂直相交，而应在相交区域设置补强块或过渡筋，使载荷从管壁顺畅传递到底板。底板端部的折边和小凸台承担定位作用，折边高度需要结合扳手空间、螺栓头尺寸以及相邻管路间隙确定；若折边过高，可能与周围线束、油管发生干涉，若过低，则支承刚度不足。外形尺寸方面，圆筒内径取决于通过介质流量和连接管外径，壁厚按承压等级、材料强度及振动工况选取；底板长度要覆盖足够的贴合弧长，宽度则需满足紧固件边距要求。安装边界上，模型外侧需要预留卡箍开合空间，底部弧面两端不能侵入机体加强筋，圆筒轴线方向还应与管路走向保持一致，避免装配后强行掰管。

　　从工艺角度看，该件适合铸造成型后机加工密封面，也可采用焊接钣金件或高强度工程塑料制作。若用于高温排气附近，材料需考虑热膨胀差异，圆筒与底板连接处应保留热变形余量；若用于冷却或燃油系统，则重点关注耐腐蚀性和密封可靠性。结构检查时，需要核对圆筒端口与相邻部件的最小间隙、底板螺栓孔与机体孔位的同轴度、根部圆角与拔模方向的关系，以及弧形底面在整机坐标中的贴合偏差。通过这些约束，模型不仅呈现外观形态，也能直接服务于管路布置校核、支承刚度评估和发动机装配验证。
