内燃机往复式活塞结构三维数模

　　该零件为内燃机、往复式压缩机以及液压气动执行机构中承担能量转换的核心运动件，在气缸套内沿轴线做高速往复直线运动，配合活塞环完成燃烧室密封、热量传导与工质压力传递。在车用汽油机、小型柴油机、摩托车动力单元以及微型空压机里，活塞顶面直接承受燃烧爆发压力，通过活塞销把作用力传递给连杆，再由连杆驱动曲轴旋转，将燃料化学能转化为旋转机械能；在柱塞泵与气动缸场景中，活塞则反过来接收流体压差，推动负载完成直线进给或举升动作。

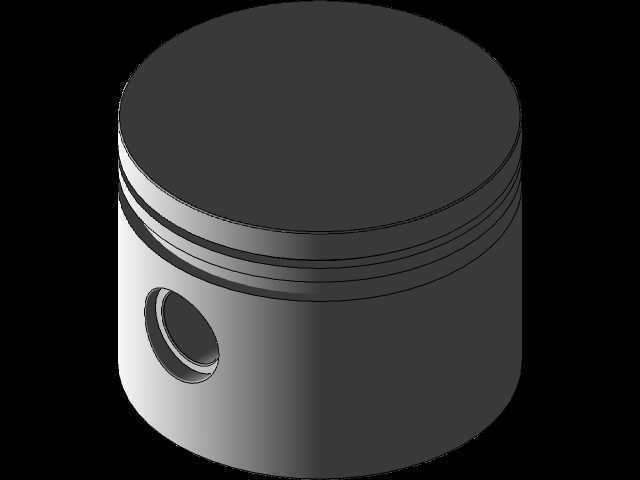

　　从结构上看，该数模还原了活塞典型的三段式外形：顶部为封闭圆柱承压面，裙部为导向承载段，侧壁加工有活塞销孔。头部外圆分布多道环槽，用于装配气环与油环：气环靠自身弹力与燃气背压紧贴缸壁，阻断高压燃气向曲轴箱窜漏；油环则刮除缸壁多余润滑油，避免机油进入燃烧室形成积碳。环槽之间的环岸厚度需要承受交变热应力与机械冲击，建模时对槽底圆角、环槽宽度与轴向间距均按工程习惯保留，便于后续在装配环境中校验活塞环的开口间隙、侧隙与背隙。

　　裙部在工作中起导向作用，并承受连杆摆动产生的侧推力。由于活塞工作温度沿高度方向差异显著，顶部温度高、膨胀量大，设计上通常采用中凸变椭圆型面：冷态下裙部外圆呈微鼓形且横截面为椭圆，长轴垂直于活塞销方向，热膨胀后趋近正圆，从而在全工况下保持均匀配缸间隙，既防止冷态敲缸，又避免热态拉缸。数模中裙部外圆与销孔的相对位置、销孔中心到顶面的压缩高度，是决定整机压缩比与气门避阀坑布置的关键尺寸，结构设计阶段需要与气缸体、缸盖、连杆大小头中心距进行联动校核。

　　活塞销孔采用贯穿式布置，孔内压装或全浮装配活塞销，销两端由卡环限位，防止销子轴向窜出刮伤缸壁。销孔与销座之间设置加强筋过渡，把顶面爆发压力平顺地引导至销孔承载区，降低销座内侧的应力集中；数模对销孔口部倒角、销座与裙部的过渡圆角均做了表达，这些细节在有限元分析中直接影响疲劳安全系数的判定。

　　安装边界方面，活塞外径与气缸套内径构成第一组配合，常温装配间隙通常按缸径的千分之几选取，需结合铝合金活塞与铸铁缸体的热膨胀差匹配；活塞销与连杆小头衬套、销孔之间按全浮或半浮方式选配，保证热态下能自由转动又无明显敲击。活塞装入缸孔时需借助活塞环压缩器收拢环片，推入后第一道环的开口位置应避开活塞销轴线与主推力面，减少漏气与机油上窜。整机布置时还要校核活塞在上止点时顶面与缸盖燃烧室的余隙、气门下行时与活塞顶面的避让深度，以及活塞在下止点时裙部下端是否与曲轴平衡块干涉。

　　建模过程中，圆柱主体、环槽、销孔与销座特征适合采用旋转加拉伸切除的方式构建，裙部型面若要体现中凸变椭圆，可通过可变截面扫描或方程驱动曲线实现，环槽与销孔处的圆角需单独细化，避免应力分析时出现奇异棱边。装配体层面应同步装入活塞环、活塞销、卡环与连杆，验证运动行程中各零件的间隙变化，为后续的动力学仿真与热分析提供干净的几何基础。
