内燃机分体式连杆传动组件结构

项目分类:通用机械零部件 发布时间:2024-09-25 ID:777571
  • 内燃机分体式连杆传动组件结构

  这套连杆结构是往复式动力机械里承担动力转换的核心传力构件,日常在中小排量车用汽油机、小型固定式柴油机、空压机曲柄滑块机构里都能见到同构型零件,它一头套住活塞销跟随活塞做直线往复运动,另一头抱紧曲轴曲柄销,把活塞承受的燃气爆发压力逐层传递给曲轴,最终把直线往复运动转化为曲轴的连续旋转扭矩输出,整套构件在整机运行里要反复承受交变拉压载荷、高速往复惯性力以及换向瞬间的冲击载荷,是动力总成里工况最严苛的传力部件之一。

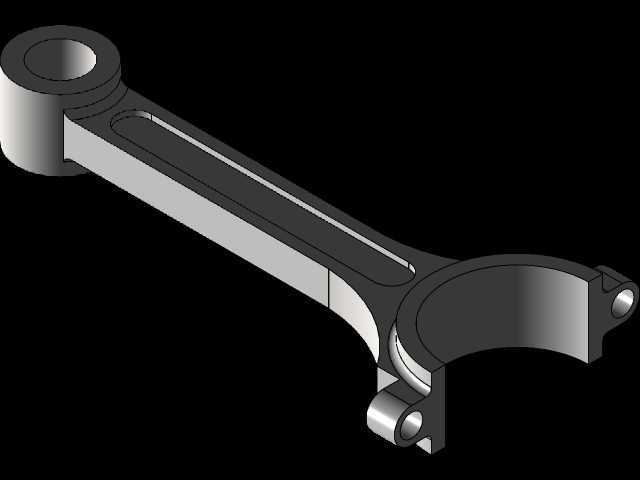

  从结构布局来看,该连杆采用分体式大端设计,也就是大头端被切分为杆身连带的上半瓦座与独立的连杆盖两部分,两侧搭配连杆螺栓完成锁紧固定,这种拆分形式完全是为了满足曲轴的总装工艺要求:曲轴完成主轴瓦装配落座之后,才能从曲轴箱侧向把连杆大端扣合到曲柄销上,再穿入螺栓按规定扭矩拧紧,要是做成整体闭环大头,装配时根本无法越过曲轴的曲柄臂完成套装。大端的内孔加工面用于镶嵌剖分式轴瓦,轴瓦内壁预留有均匀的润滑油膜间隙,曲轴运转时压力润滑油会从曲轴内部油道输送到曲柄销表面,在轴瓦和销颈之间形成动压油膜,避免金属直接接触出现烧瓦抱轴故障。

  杆身部分采用长杆类变截面设计,截面形态为工字形,这是连杆结构经过长期工程验证的最优截面形式:工字形截面在相同截面积、相同整体重量的前提下,沿连杆摆动平面内的抗弯截面模量远大于矩形或者圆形截面,既能扛住燃气做功瞬间的巨大压应力,也能承受排气冲程、进气冲程里活塞组件反向拖拽产生的拉应力,还能抵消曲轴回转时连杆大头做圆周运动、小头做往复运动所产生的复杂摆动惯性弯矩。杆身表面预留的长条形减重凹槽,是在不削弱主承力筋条强度的前提下去除非承力区域的多余材料,降低连杆整体往复质量,进而减小曲轴平衡块需要抵消的惯性力,降低整机高速运转时的振动水平。

  连杆小头端为整圆环形结构,内孔用于压入青铜衬套或者滚针轴承,活塞销穿过小头衬套之后和活塞销座孔形成铰接,小头顶端通常会钻设小直径的集油孔,飞溅到活塞内腔的润滑油可以顺着油孔进入衬套摩擦面,给活塞销和衬套的相对摆动提供润滑。小头端部的多层环形凸台结构,是为了增大小头和活塞销座端面的接触承压面积,避免活塞受侧推力偏转时局部应力集中,把连杆小头端面挤压变形。

  安装边界方面,连杆的总长尺寸直接决定了发动机的曲柄半径与活塞冲程的匹配关系,中心距公差需要严格控制在微米级,中心距偏差过大要么会导致活塞在上止点位置顶撞气缸盖,要么会让活塞在下止点时碰撞曲轴箱的挡油台阶。大端螺栓的安装孔跨距、螺栓孔的同轴度都有严格要求,拧紧连杆螺栓时需要按照工艺规定的转角法分多次紧固,保证连杆盖和杆身的结合面完全贴合,不会在高速交变载荷下出现接合面错位、轴瓦孔失圆的问题。连杆大端的外圆轮廓需要和曲轴箱内部的避让空间做运动校核,曲轴回转全过程中连杆大端不能和缸筒内壁、曲轴箱加强筋、机油泵壳体发生运动干涉;小头的外圆直径则要和活塞内腔的避让槽匹配,活塞运行到上止点时小头不能碰撞活塞内腔的加强筋。

  设计阶段做三维建模时,需要优先完成杆身的载荷工况仿真:分别标定最大爆发压力工况下的压应力分布、最高转速工况下的惯性拉应力分布,再对工字形筋条的过渡圆角做应力集中优化,所有截面突变位置都要设置平滑过渡圆角,避免热处理之后圆角位置出现疲劳裂纹。分体大端的结合面通常会采用止口定位或者锯齿定位结构,保证连杆盖在反复受载时不会出现横向滑移,轴瓦安装之后的内孔圆度、圆柱度都要满足精加工要求,才能保障整机长时间高负荷运行的可靠性。
