差速器核心锥齿轮传动组件结构

项目分类:齿轮 发布时间:2024-09-25 ID:777609
  • 差速器核心锥齿轮传动组件结构
  • 差速器核心锥齿轮传动组件结构
  • 差速器核心锥齿轮传动组件结构
  • 差速器核心锥齿轮传动组件结构
  • 差速器核心锥齿轮传动组件结构

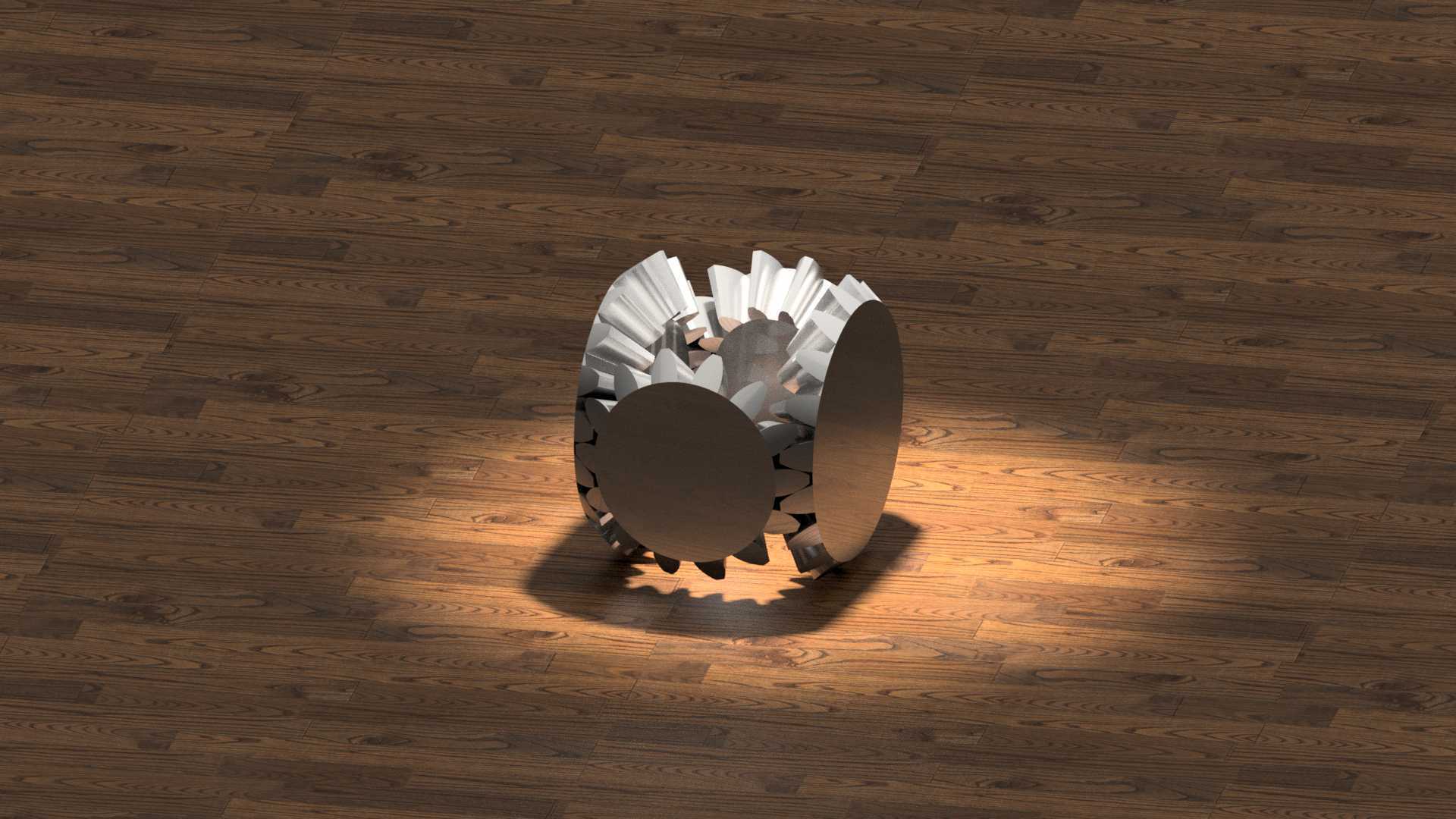

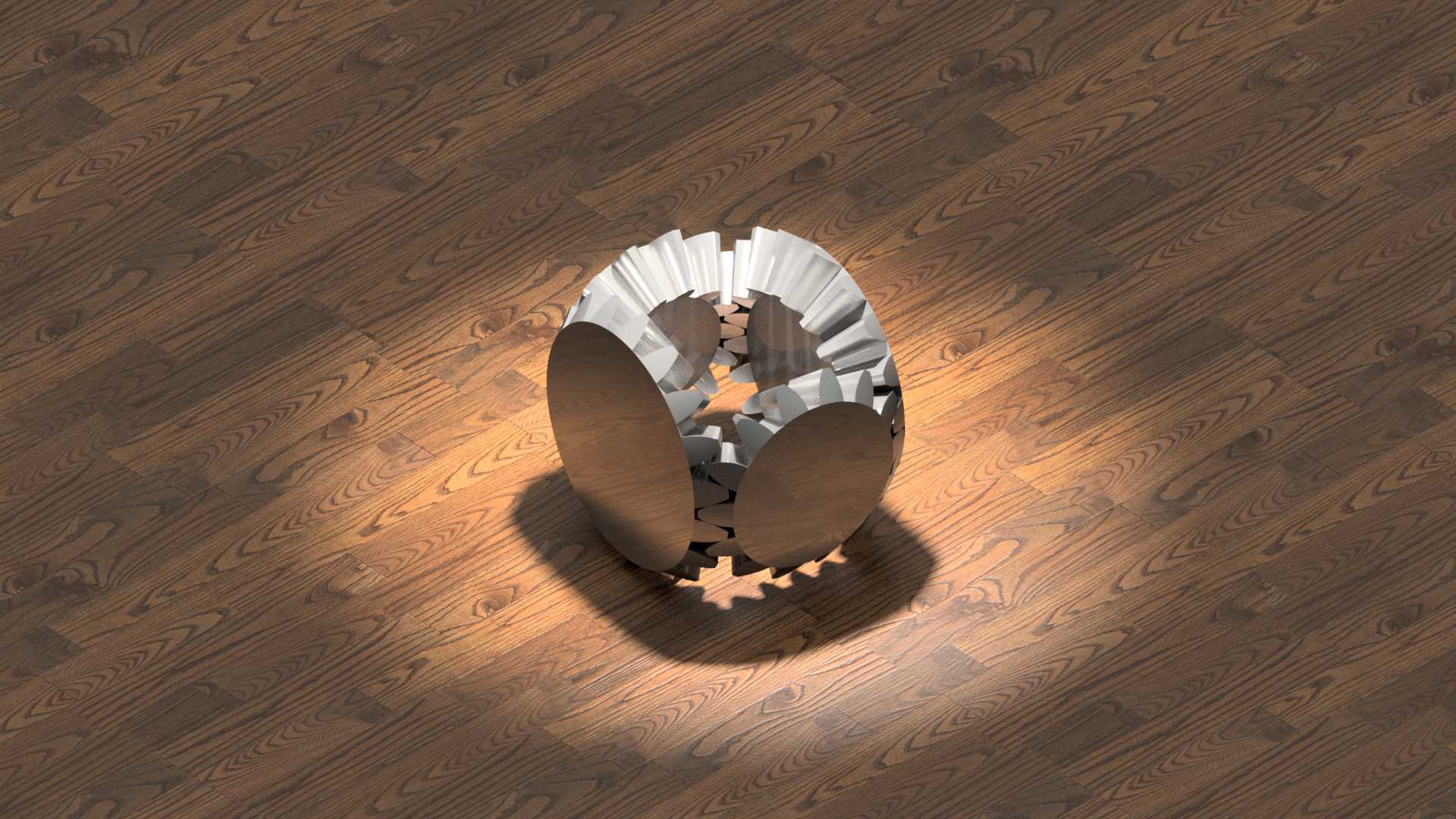

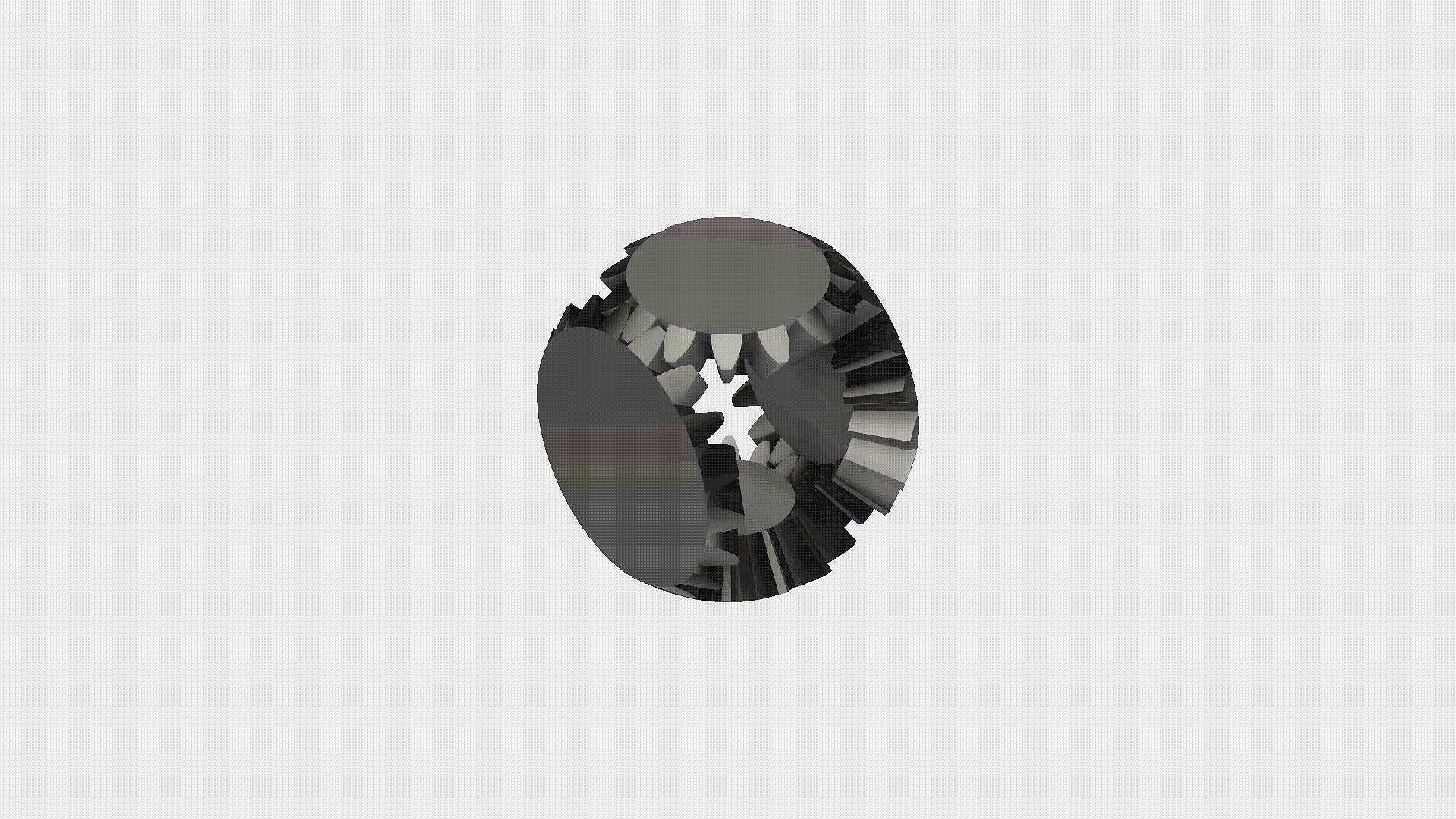

  这套差速器核心传动组件的三维结构,完整呈现了对称式锥齿轮差速器内部行星齿轮与半轴齿轮的啮合布局,是车辆驱动桥中实现左右驱动轮转速差调节的关键机械单元。在整车动力传递链路里,主减速器从动锥齿轮会将动力输入差速器壳,差速器壳带动行星齿轮轴同步公转,行星齿轮同时与左右两侧半轴齿轮保持常啮合状态,当车辆直线行驶时,两侧驱动轮行驶阻力一致,行星齿轮仅随差速器壳公转,不发生自转,左右半轴齿轮转速与差速器壳输入转速完全相等,动力均匀分配给两侧半轴;当车辆转弯、行驶在凹凸不平路面或者两侧车轮附着系数存在差异时,两侧车轮的滚动行程出现差值,行星齿轮会在公转的同时绕自身轴自转,自动调整左右半轴齿轮的输出转速,外侧车轮转速升高、内侧车轮转速降低,既保证车轮始终处于纯滚动状态,避免轮胎与地面发生滑动摩擦造成异常磨损,也能让转向动作更顺滑,减少传动系统的附加载荷。

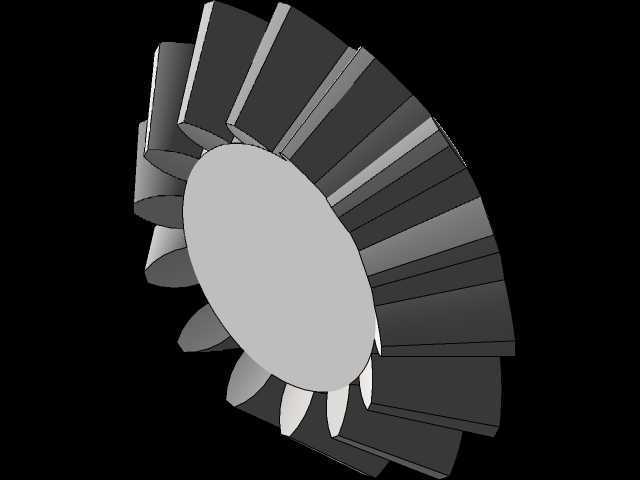

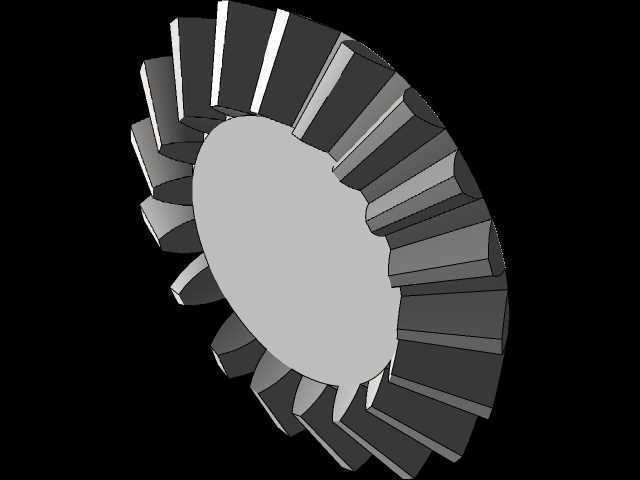

  从结构设计逻辑来看,这套组件采用的是直齿锥齿轮啮合方案,齿形为渐开线锥齿,所有齿轮的节锥顶点交汇于差速器的中心回转点,保证啮合过程中齿面接触线均匀分布,传动冲击小,承载能力强。行星齿轮的数量根据整机承载吨位匹配,常规乘用车辆多采用2个行星齿轮对称布置,重载商用车会采用4个行星齿轮周向均布,分散齿面接触应力,提升大扭矩工况下的使用寿命。行星齿轮套装在十字行星轴或者一字行星轴上,齿轮背面与差速器壳之间通常会设置耐磨减磨垫片,半轴齿轮背面同样配有支撑垫片,用来承受齿轮啮合过程中产生的轴向力,避免齿轮端面与壳体直接摩擦,垫片磨损后也可单独更换,降低后期维护成本。

  建模过程中需要重点把控锥齿轮的齿形参数匹配,包括模数、齿数、压力角、节锥角、齿顶高系数、顶隙系数,保证行星齿轮与半轴齿轮的啮合侧隙处于合理区间,侧隙过小会导致热态下齿面卡滞、润滑脂无法进入啮合面,侧隙过大则会造成传动冲击、换向时出现明显旷量。差速器壳的内腔轮廓需要完全避让齿轮的运动包络,在齿轮高速公转、自转的全行程内不能出现运动干涉,同时壳体壁厚要满足扭矩传递的强度要求,轴承安装位的同轴度、行星轴安装孔的位置度都要在建模阶段同步标注公差,为后续加工、装配提供依据。

  安装边界方面,整套差速器组件整体容纳在驱动桥桥壳的中部腔体内,差速器壳两侧通过圆锥滚子轴承支撑在桥壳的轴承座上,轴承的预紧度可通过调整垫片进行调节,抵消齿轮啮合产生的径向与轴向载荷。两侧半轴齿轮通过内花键与左右驱动半轴的外花键配合,传递扭矩至车轮端,差速器壳的输入端法兰与主减速器从动齿轮通过螺栓刚性连接,保证动力输入的同轴度。外围需要预留主减速器主动齿轮的啮合安装空间,桥壳内腔加注齿轮油后,齿轮运转时飞溅的润滑油可以进入所有啮合齿面、行星轴配合面以及轴承滚道,实现充分润滑,同时带走啮合产生的热量,避免长时间高负荷运转出现油温过高、齿面胶合的问题。

  这套结构广泛应用于燃油车、新能源汽车的驱动桥,也可用于工程机械、农用机械的轮边传动系统,在需要双输出轴转速自适应调节的传动场景中,这种纯机械锥齿轮差速结构可靠性高、抗冲击能力强,不需要额外电控单元介入即可自动完成转速差调节,适应泥泞、颠簸、重载等复杂工况。建模时还原了所有齿形细节与配合关系,可直接用于传动原理演示、结构干涉校验、有限元受力分析以及装配工艺指导,帮助设计人员快速校核齿轮强度、壳体刚度以及各部件的装配间隙,缩短传动系统的开发验证周期。
