仓储重型横梁货架与叉车作业布局

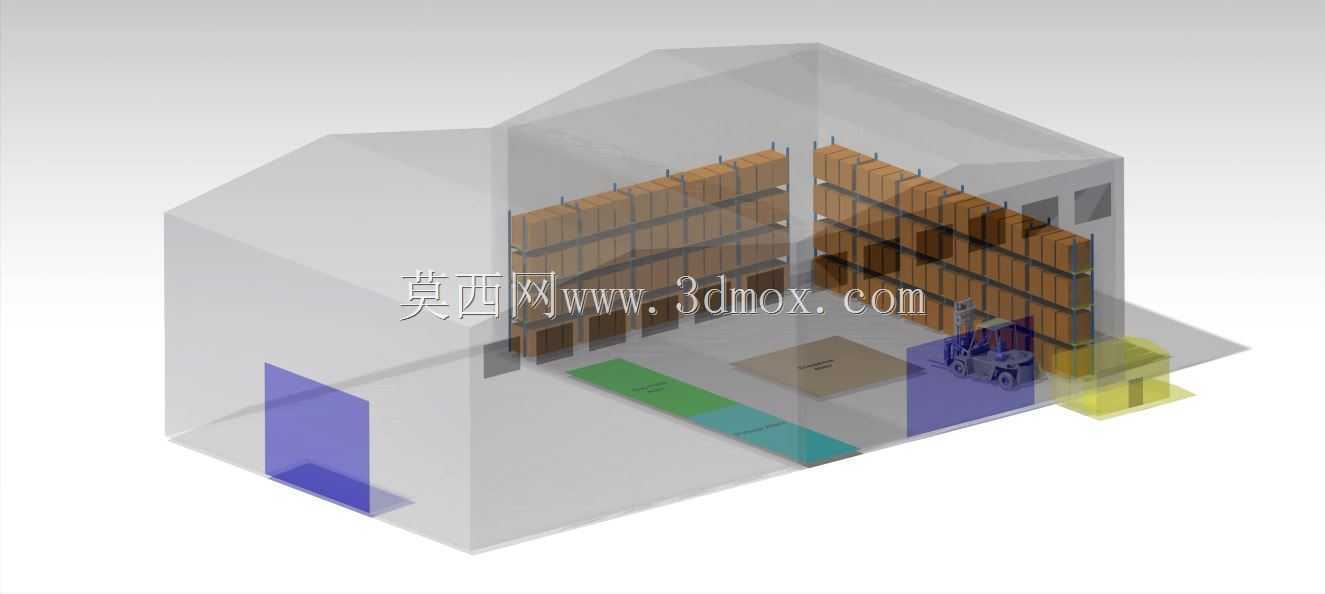

　　这套三维方案呈现的是典型平面仓库内的重型横梁式货架作业区，核心对象包括双排高位货架、标准托盘货物、内燃式叉车以及地面通道与作业缓冲区。整体布置围绕货物单元化存储和叉车存取展开，适合原材料、成品箱件、整托物料在制造企业车间仓、配送中心或区域周转库中的日常管理。货架采用立柱片与横梁组合的结构形式，立柱沿巷道方向连续排列，横梁按货位层级分层安装，托盘货物直接搁置在前后两根横梁上。模型中货物以规整箱体形式堆叠在托盘上方，能够直观反映满载状态下货位占用、层间净空、立柱间距和叉车作业半径之间的关系。

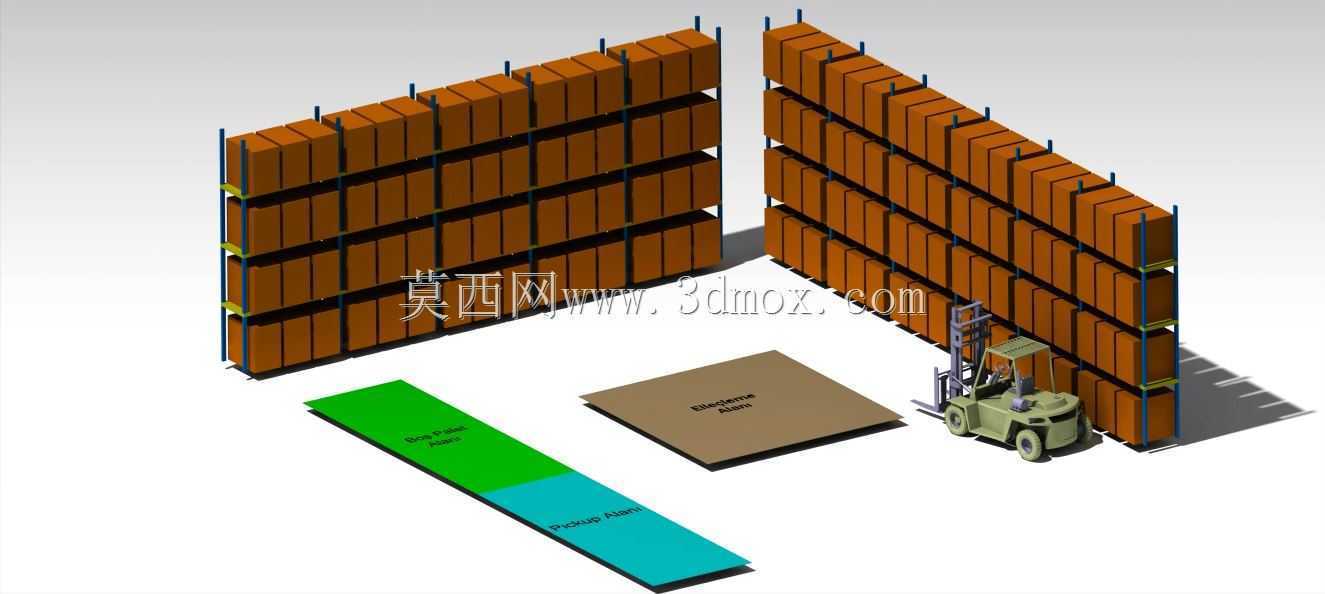

　　从现场使用角度看，货架区被布置成两条相对独立的存储排面，中间保留叉车通行与转向空间。叉车位于货架端部及通道附近，车体包含门架、货叉、护顶架、轮胎、配重和驾驶区，能够表现入库、取货、短途转运等典型动作。设计这类仓储设施时，不能只关注货架本体承载，还必须把托盘尺寸、货物堆码高度、叉车最小直角堆垛通道宽度、门架起升高度、司机视线以及地面承载条件一并纳入。三维模型将这些要素放在同一坐标系中，便于检查货架端部与叉车转弯轨迹是否干涉，也能核对托盘在货位内的悬挑量、货物与立柱的安全间隙以及相邻货位之间的操作余量。

　　货架结构方面，立柱片承担竖向载荷并通过背拉或片间连接形成稳定框架，横梁承受托盘和货物的集中荷载，两端与立柱通过挂接节点固定。实际工程中，立柱间距需要依据托盘长度、货物外廓、每托存放数量和叉车对位误差确定；横梁层高则根据货物高度、托盘厚度、作业安全间隙和叉车自由起升能力调整。模型中多层货位连续排布，体现了高位存储对空间利用率的提升，但层数增加后，地面平整度、立柱垂直度、货架顶部位移以及叉车碰撞风险都会变得更敏感。通道宽度并非越宽越好，过宽会降低仓库面积利用率，过窄则会导致叉车对位困难、作业效率下降，甚至在满载转向时刮碰立柱或货物。

　　托盘与货物单元的表达也具有实际意义。标准托盘作为货架和叉车之间的接口，其长宽尺寸决定货位进深和横梁布置；箱体货物的堆码轮廓则决定上层横梁下方的最小净空。图中托盘货物整齐码放，能够用于评估人工标签面朝向、货物拣选方向、先进先出或后进先出管理方式。若物料存在散包、软袋、异形件或超载情况，则需要在横梁上增加层板、跨梁或防护件，而不能简单依赖托盘两点支承。地面绿色与棕色区域可理解为通道、暂存区或装卸占位区，它们在仓库布局中承担车辆等待、托盘临时停放、盘点和分拣缓冲等功能。

　　建模思路上，方案采用装配化方式组织仓储元素：货架立柱、横斜撑、横梁、托盘、货物箱体和叉车分别建立独立结构，再按照真实平面布置进行阵列和定位。这样做的好处是，后续调整货格宽度、层数、巷道长度或叉车类型时，可以快速修改阵列参数和通道尺寸，而不必重建全部场景。对于结构设计人员，货架立柱与横梁节点应重点表达挂片啮合深度、安全销位置、柱脚底板与膨胀螺栓边界；对于物流规划人员，则应重点校核货架外廓线、叉车车体外廓、货叉伸入长度、转弯半径和消防通道之间的关系。安装边界方面，货架不宜紧贴建筑柱、墙体或消防设施布置，柱脚区域需要预留水平调整和紧固空间，货架顶端与建筑梁底、照明、喷淋管线之间应保留检修和安全距离。

　　该模型还可用于作业流程推演。货物由叉车从暂存区取起，沿通道进入指定巷道，货叉对正货位后缓慢举升，越过横梁高度再推入，最后下降使托盘稳定落在横梁上；出库过程则反向进行。通过三维可视化，可以在设施投入前发现货位高度与门架起升曲线不匹配、通道端部回转空间不足、托盘朝向不利于存取、货架排面过长导致行走距离增加等问题。整体而言，这类仓储货架场景不仅是静态设备模型，更是对存储能力、物流路径、装备适配和现场安装边界的综合表达，为仓库规划、结构校核和设备选型提供直观依据。
