剪式机械千斤顶顶升支撑结构

　　这套剪式机械顶升支撑结构，主要面向车间工装调试、轻型设备检修、构件临时垫高以及教学实训中的机械原理演示场景。它依靠两组交叉连杆的角度变化实现高度伸缩，两端设置承托与抵接部位，中间通过螺杆旋合带动铰接点收拢或张开，从而把旋转输入转化为稳定的垂直顶升动作。与液压类顶升工具相比，这种纯机械结构不存在油液泄漏、密封失效和低温黏度变化等问题，在长期静置支撑、小行程频繁调整以及对清洁度要求较高的装配工位中更容易控制沉降风险。

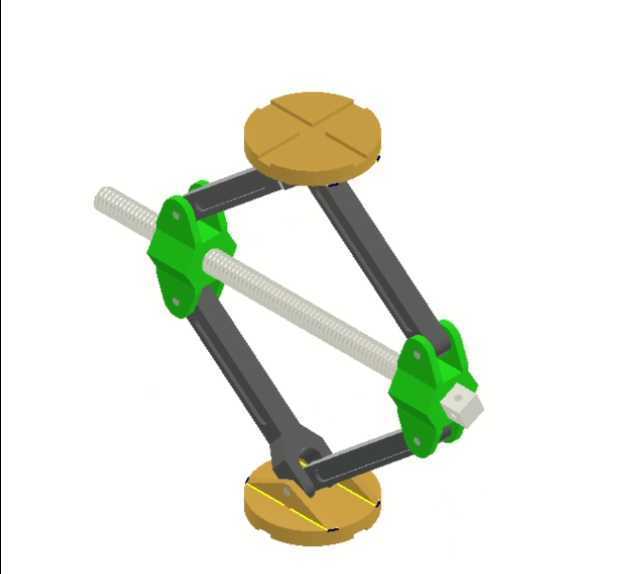

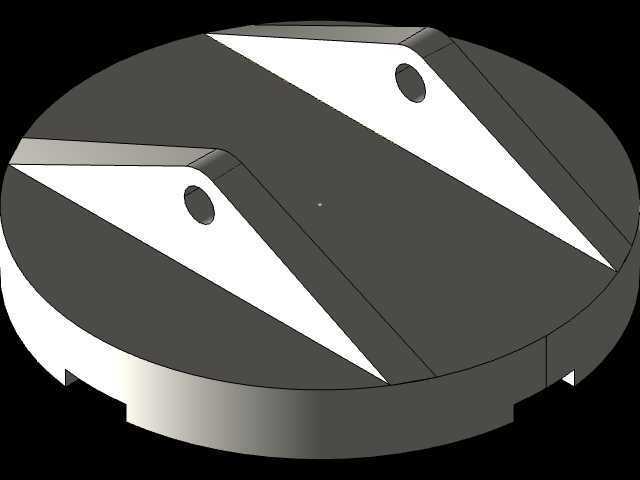

　　从实际用途看，该结构并不追求大吨位重载，而是强调轻便、直观和可维护。设备底座、焊接工装、轻型实验台架在找平时，可将其放置在刚性支撑面与被顶构件之间，通过端部施力件转动螺杆，使上下承托面缓慢靠近或远离。由于螺纹副具备自锁特性，顶升到位后即使撤去外部输入，连杆机构也能在额定载荷范围内保持位置，不会像部分摩擦锁紧结构那样因振动缓慢回退。两端的接触块在模型中采用了区别于连杆的配色，实际设计时可根据接触面材质更换垫块，例如钢件接触时增加防滑齿纹，接触涂装面或铝型材时换成尼龙、聚氨酯垫，避免压伤表面。

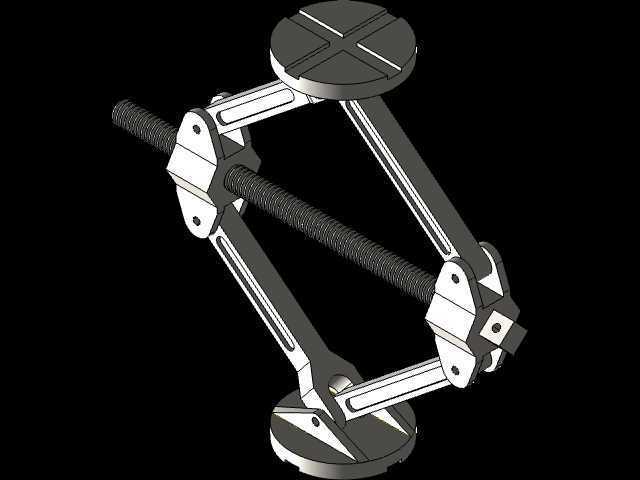

　　结构布置上，两根长连杆在中部形成交叉铰接，构成典型的剪臂；另外两根连杆与端部滑块或铰座相连，把螺杆的轴向拉力分配到两侧。螺杆贯穿活动铰点，正反向旋转会改变两个传动螺母之间的距离。螺母间距缩小时，剪臂夹角趋于竖直，整体高度升高；螺母间距增大时，剪臂趋于放平，整体高度下降。这种力流路径比较清晰：载荷从顶部承托块进入上铰点，经左右连杆分流到中部销轴和下部铰点，再传递到底部支撑面；螺杆主要承担收拢剪臂所需的轴向力，并不直接承受全部垂直载荷，因此连杆截面、销轴直径和螺纹规格需要按额定载荷与最不利张开角度联合校核。

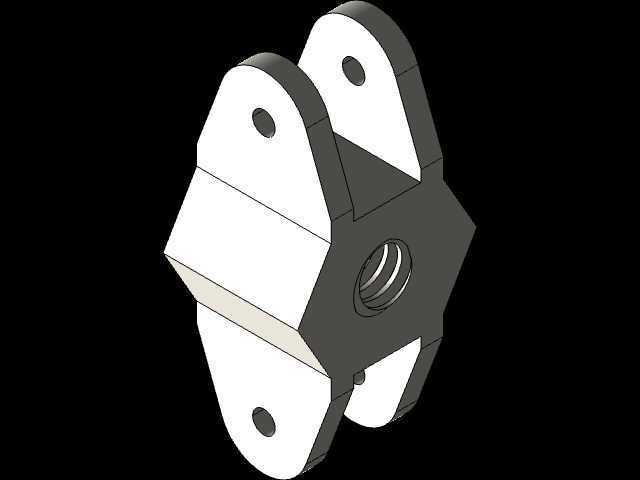

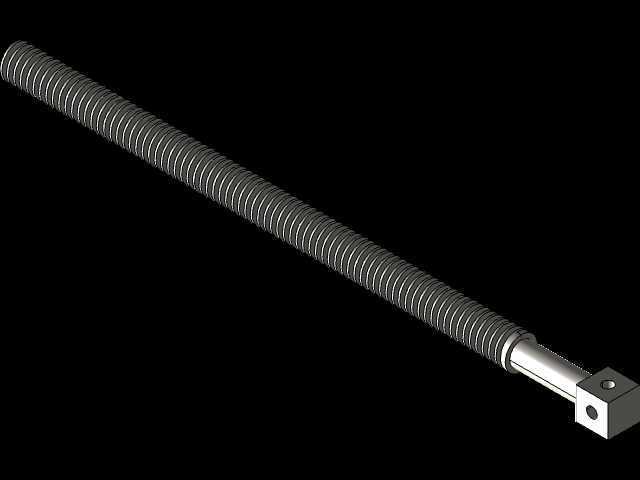

　　建模时应重点处理铰接处的运动间隙与装配关系。每个销轴都要保证同轴，连杆两片侧板之间需留出垫片或耐磨套的位置，防止侧面摩擦过大。端部滑块若沿导轨槽移动，槽宽与滑块厚度之间要保留合理滑动间隙，过紧会在受载后卡滞，过松则会造成侧向摆动。螺杆两端的支承形式也需区分：一段可采用光轴配合轴肩定位，只允许旋转不允许窜动；另一段通过螺纹与活动铰座连接，将旋转运动转为直线位移。若用于频繁操作场景，可在螺杆与铰座之间加入推力轴承或减摩垫圈，以降低高载荷下的启动扭矩。

　　外形尺寸方面，这类机构的最低高度决定了它能否塞入设备底梁、工装底板或车辆底盘下方的狭窄空间；最高高度则决定有效顶升行程。剪臂长度、中部销轴位置和端部滑块行程共同约束升降范围，设计时不能只按几何极限建模，还要保留机构接近死点前的安全角度。剪臂过于放平时，螺杆需要承受很大水平分力，螺纹副和端部导轨磨损加剧；剪臂过于接近竖直时，微小制造误差又可能引起侧向失稳。因此在三维布局中应把常用工作高度放在机构角度较舒适的区间，而把极限高度仅作为短时调整位置。

　　安装边界上，底部支撑面必须具备足够刚度和摩擦系数，不能放在悬空木板、薄胶皮或局部凹陷的地面上。顶部接触位置应优先选择构件的加强筋、梁腹或专用顶升点，避免直接顶在薄板、护罩和焊缝余高不规则处。机构周围需要预留扳手或驱动杆的回转空间，尤其是螺杆端部不能被设备底板、管线或邻近工装遮挡。若多台同步使用，各支撑点的行程、初始高度和承载能力应尽量一致，顶升过程中采取分次交替调整，避免单个剪臂过载或被顶构件产生扭曲。

　　从三维结构设计角度看，该模型适合用来验证剪式升降机构的运动包络、干涉关系和零件拆分方式。连杆可采用板材切割后焊接加强套，也可采用锻件或型材加工；铰接销轴要设置防脱结构，端部承托块则应留出可更换接口。螺纹段需要标注旋向、螺距和有效啮合长度，承力面不得依赖薄螺母少量啮合。整体装配完成后，应在全行程内检查连杆、螺杆、垫块之间是否发生擦碰，并确认最低收藏状态下各零件仍能保持定位，不会因搬运翻转而散开。
