移动式关节轴喷涂承载周转架结构设计

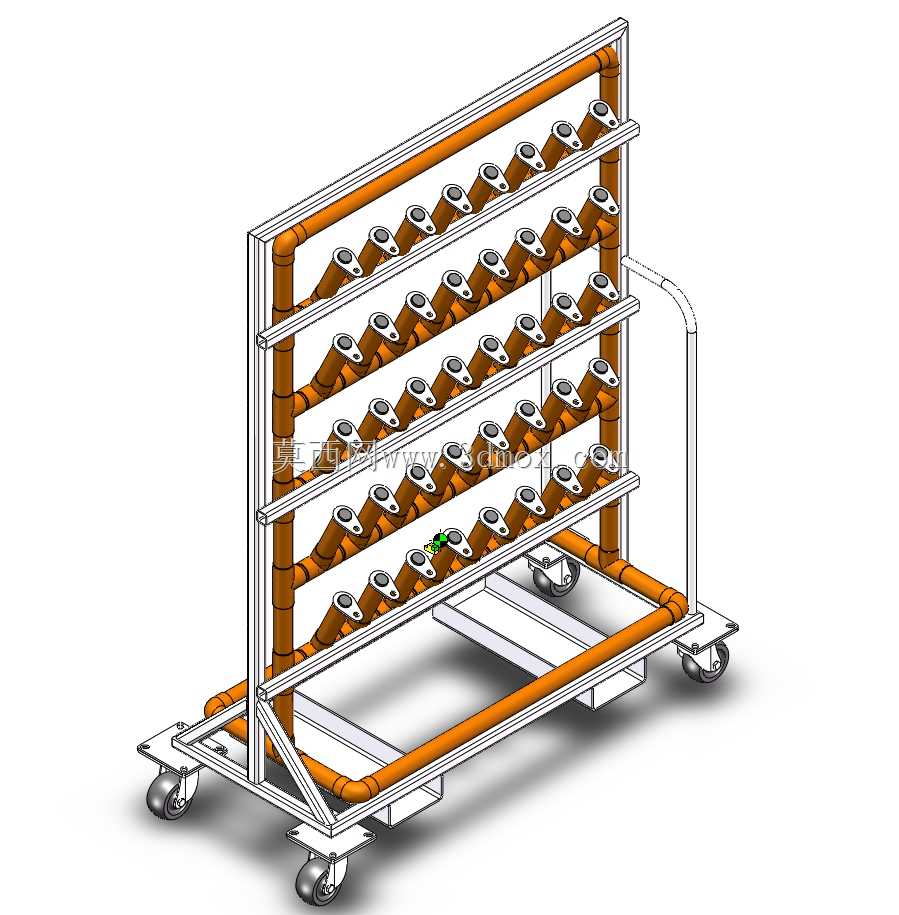

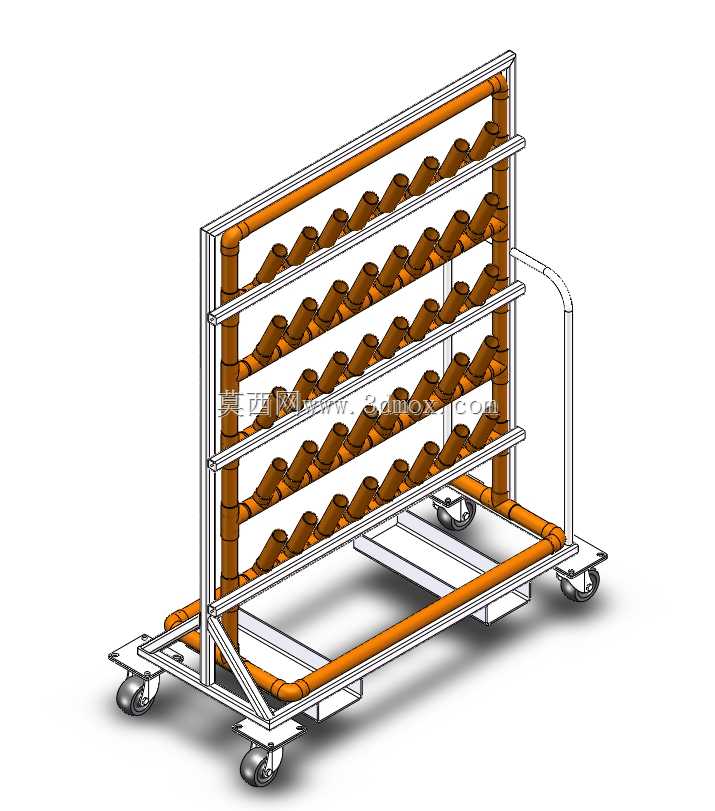

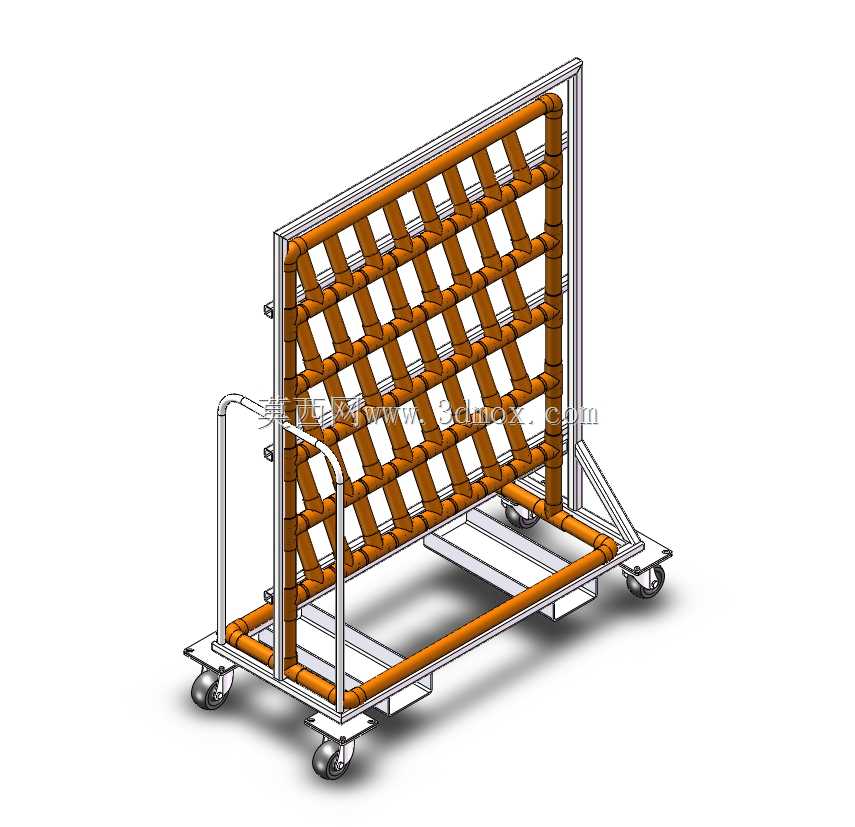

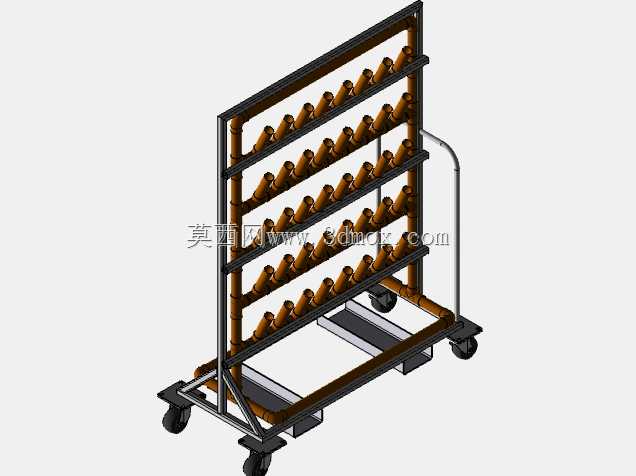

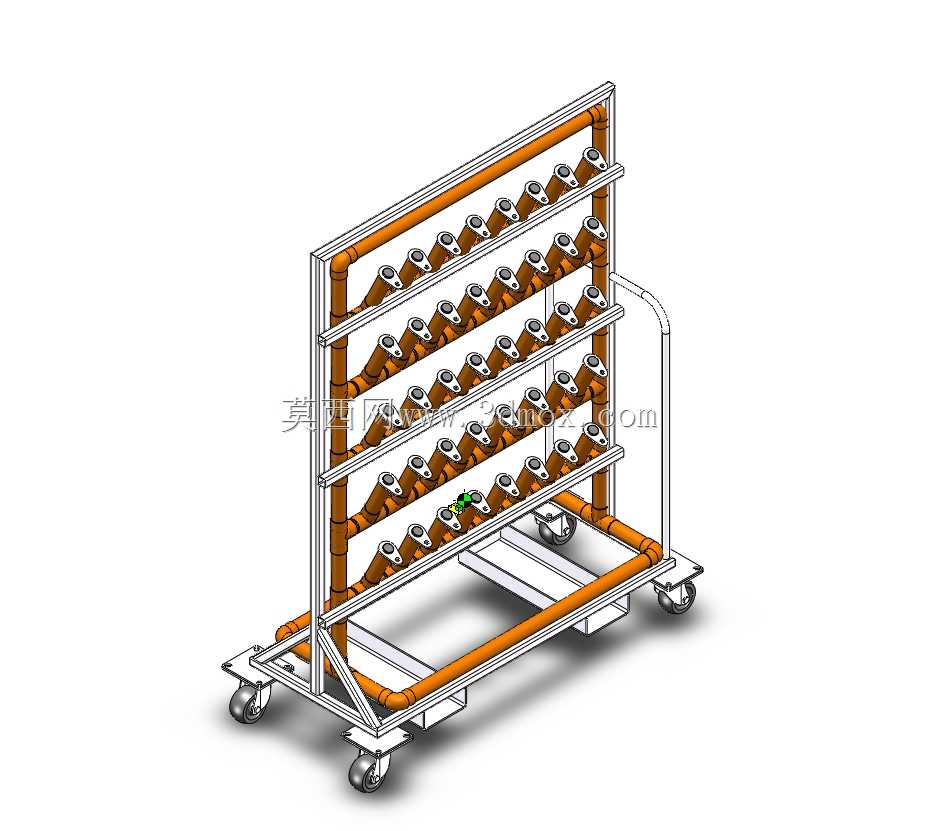

　　设计阶段优先考虑承载稳定性与工件防护需求，主框架采用标准工业管材拼接成型，框架底部设置交叉加强筋结构，避免多层满载时出现框架侧倾或形变，每层支撑横梁的间距根据待喷涂关节轴的长度、直径参数匹配设置，确保工件放置后相邻零件之间留有足够的喷涂操作间隙，不会出现漆面粘连的情况。PVC材质的卡位座直接卡装在横向布置的橙色管材上，每个卡位座对应单根轴类零件的端部支撑位置，卡位内圈做圆弧过渡处理，不会刮伤工件已加工的基准面，同时PVC材质本身耐涂料腐蚀，长期接触漆雾、溶剂也不会出现锈蚀掉屑污染漆面的问题，相比全金属卡位结构，能降低工件表面磕碰损伤的概率。在中小批量轴类零件表面处理作业场景中，这类带脚轮的多层承载架主要用于涂装工序的工件周转与喷涂工位承载，适配关节轴类长杆零件的批量喷涂作业需求，解决传统固定工位摆放工件喷涂时翻面不便、周转效率低、漆面易磕碰划伤的问题。从结构组成来看，整体采用金属框架作为主承载基体，搭配PVC材质的工件支撑卡位结构，底部配置四个带刹车的万向脚轮，侧边设置推移扶手，可在喷涂车间、烘干区、待检区之间灵活转运，无需额外辅助搬运设备。

　　整体外形尺寸适配车间常规通道宽度与喷涂工位的操作空间，底部脚轮安装位置超出框架主体边界，推移时不会出现脚部磕碰框架的问题，扶手高度匹配成年人站立推移的施力高度，长时间转运也不易产生操作疲劳。框架底部预留有接污盘安装位，可承接喷涂过程中滴落的多余涂料，避免漆液直接滴落在车间地面造成污染，也方便定期清理架体积存的漆渣。每层支撑位的排布密度经过核算，单架可承载数十根关节轴类零件，满载状态下整体重心位于框架中心投影范围内，即使在车间略有坡度的地面推移，也不会出现工件滑落或架体倾覆的风险。

　　结构设计上采用模块化拼接思路，主框架的管材连接采用标准紧固件装配，无需焊接固定，当某段管材或卡位座出现损坏时，可单独拆卸更换，无需整体报废，降低后期维护成本。横向的橙色管材除了作为卡位座的安装基体之外，也可作为辅助扶手使用，操作人员在调整架体位置或装卸工件时，可抓握横向管材借力，提升操作便利性。这类承载周转架除了用于喷涂工序之外，也可适配轴类零件的机加工工序间周转、热处理后的临时存放等场景，只需根据对应工件的直径更换不同规格的PVC卡位座即可，无需改动主框架结构，具备一定的通用适配能力。

　　安装边界方面，脚轮的安装孔位采用标准工业脚轮的通用孔距，后期如果出现脚轮磨损，可直接采购同规格标准脚轮替换，无需重新打孔加工；PVC卡位座与横向管材的配合采用间隙配合，安装时直接按压即可卡入固定，拆卸时直接拔出即可，无需额外紧固件，调整卡位间距时操作十分便捷，可快速适配不同长度规格的轴类零件承载需求。框架整体做防锈防腐处理，金属管材表面喷涂耐溶剂涂层，可长期在涂装车间的高溶剂浓度、高湿度环境下使用，不会出现涂层脱落、基材锈蚀的问题。
