红白蓝涂装喷气式教练战斗机机身结构

　　这套机身三维结构围绕轻型喷气式教练/战斗机的气动外形与机体分段展开，建模时先从机头锥、中段机身、后段尾喷衔接区三条主轴线控制点入手，把整机长细比、机头截面收缩率、座舱后方背脊过渡弧度统一在同一骨架曲面上，避免后续机翼、尾翼对接时出现曲面褶皱或阶差。机头采用钝尖锥形雷达罩轮廓，截面从最前端小圆径逐步向后扩张，到座舱前方位置过渡为带圆角的类椭圆机身截面，既给前端航电舱留出安装空间，也保证亚跨音速段迎面气流能够平顺贴附机身表面，减少局部激波干扰。机身中段为整机容积最大的区域，截面维持上下略扁、左右对称的流线型，内部可依次布置前起落架舱、主燃油箱、航电设备架、发动机前段安装节，两侧预留主翼根对接的加强边框，翼身融合处做了大圆角过渡，

　　没有生硬的直角接缝，能够降低翼根位置的气流干扰阻力，同时分散机翼传向机身的弯矩与剪切载荷。后段机身从主翼后缘位置开始逐步收窄，向尾喷口方向平滑收缩，背部垂直尾翼从后机身上方整体延伸而出，垂尾后掠角度与主翼后掠角匹配，垂尾根部加宽形成安定面安装基座，内部可布置方向舵操纵拉杆与尾翼加强肋；两侧水平尾翼采用后掠梯形平面，安装位置略低于机身轴线，避开主翼下洗气流的强干扰区，保证低速大迎角状态下平尾仍有足够操纵效能。主翼为大后掠梯形翼，左右机翼从翼根向翼尖逐步减薄，翼型厚度沿展向平滑递减，机翼前缘保持锐利直线后掠轮廓，后缘预留副翼、襟翼的分段安装边界，翼根与机身融合段的曲面连续相切，建模过程中特意校验了翼面上下表面与机身侧曲面的G2连续性，

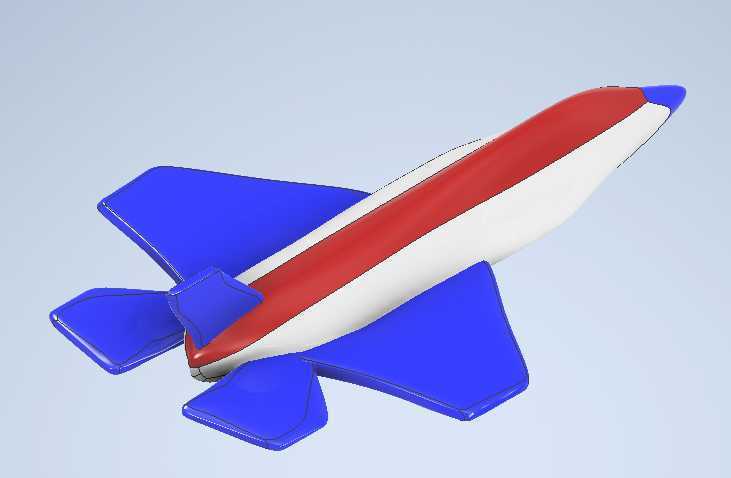

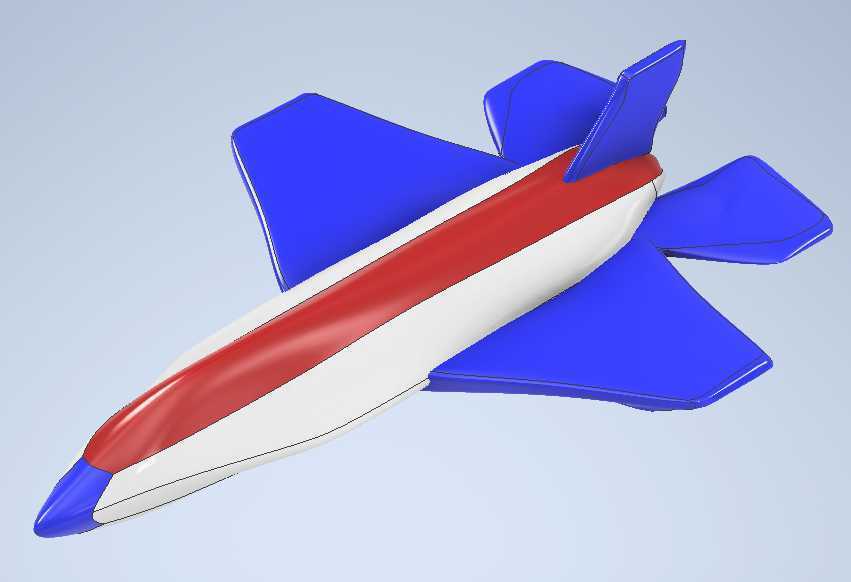

　　防止数控加工或3D打印验证样件时出现表面反光折痕。整机涂装分区沿机身轴向划分：机头锥为蓝色段，向后衔接白色机身主体，机身背部从座舱后方延伸至尾翼前方设置一条贯通的红色装饰条，主翼、水平尾翼、垂直尾翼统一为蓝色，色彩分块边界完全顺着气动流线走向，没有横向切割气流的色块边线。从安装边界来看，机身各段对接面均设置在结构载荷传递平缓的工位：机头锥与前机身对接面位于航电舱后方，前机身与中段机身对接面落在座舱后框架位置，中段与后机身对接面靠近发动机主安装节，每处分段面都预留了法兰连接边的厚度空间，后续细化结构时可直接在对接边上布置紧固孔、密封槽与定位销孔。起落架舱轮廓已在机身腹部预留凹陷空间，前起落架转轴支点位于机头后方配重合理位置，

　　主起落架收纳舱对应翼根前方机身两侧，收放轨迹不会与机身内部油箱、设备架发生干涉。尾喷口端面保持圆形收敛轮廓，与发动机尾喷管的安装法兰预留同轴配合间隙，周围机身蒙皮留出耐热衬层的安装厚度。这套模型可用于航空科普教具的外形验证、初级飞行器造型设计教学、曲面建模实操训练，也能作为喷气式飞机总体布置方案的可视化载体，帮助结构设计师快速核对翼身对接、尾翼布局、设备舱分区的空间合理性，在方案初期就能排查出曲面不连续、部件干涉、气动分区不合理等问题，减少后续详细设计阶段的返工量。建模过程中所有特征均采用参数化草图驱动，修改机身长度、翼展、后掠角等核心参数时，机翼、尾翼、涂装分块面能够同步更新，方便衍生出不同吨位、不同用途的轻型喷气战机外形方案，比如对地攻击验证机、高级教练机、航空表演展示机等变体，都可以在这套机身曲面基础上调整局部线型与部件位置完成快速迭代。
