本田PA50飞轮变速器拉拔专用工装

　　这款拉拔工装的开发初衷，是解决小排量踏板车型动力舱检修时，过盈配合的飞轮组件与变速器输入轴分离作业无适配工具的痛点。早年维修同系列车型时，通用三爪拉马要么卡爪跨度无法匹配飞轮端面的环形卡槽，要么施力点偏置导致轴端螺纹滑牙、飞轮壳体崩裂，不少维修工位只能采用撬棍别压、锤击轴端的野蛮作业方式，既容易造成曲轴轴承座受冲击变形，还会让变速器内部的啮合齿轮出现齿面微点蚀，留下后续换挡卡滞的隐患。

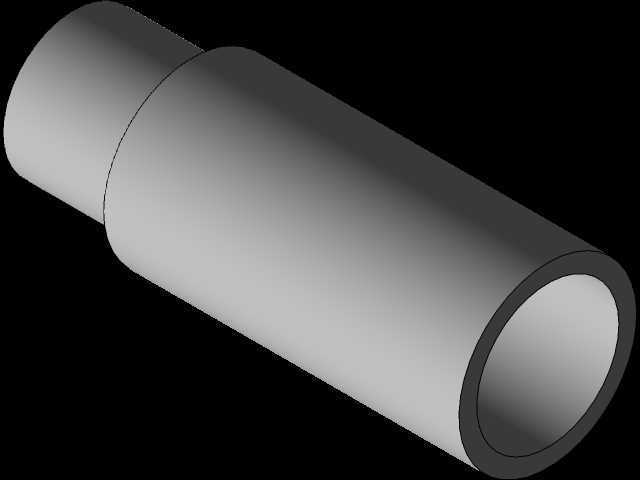

　　从结构形态上看，整具工装为同轴阶梯回转体构型，没有多余的外置铰接部件，主体分为大直径施力套筒与小直径对接螺柱两段同轴结构。小直径段的外螺纹参数完全匹配PA50车型飞轮中心的预置内螺纹孔，作业时无需额外卡爪固定，直接将螺柱旋入飞轮中心孔至螺纹全齿啮合，螺纹啮合长度覆盖飞轮中心轮毂的全部轴向厚度，避免拉拔过程中螺纹脱扣。大直径套筒的端面为环形承压面，作业时该端面贴合在变速器壳体的轴端基准面上，不会直接压碰飞轮本体的脆弱散热鳍片与信号齿圈。

　　施力逻辑采用中心顶推分离原理，和传统外拉拉马的受力路径完全不同：旋转工装尾部的顶推螺杆时，反作用力均匀作用在变速器壳体的环形基准面，轴向拉拔力沿螺柱轴线完全同轴传递给飞轮轮毂，整个拉拔过程中飞轮不会受到径向偏载，过盈配合面的分离力全程沿轴线方向，不会出现飞轮倾斜卡滞在轴颈上的情况。套筒的内腔做了大尺寸中空设计，拉拔行程完全覆盖飞轮与输入轴的过盈配合长度，当飞轮从轴颈上完全脱出后，会直接容纳在套筒内腔中，不会瞬间弹出掉落磕碰齿面，也不会碰伤周围的线束与传感部件。

　　在维修场景的适配性上，这款工装专门针对该车型动力舱的紧凑布局做了外形优化，大直径套筒的外圆做了光滑过渡，没有突出的卡爪、手柄结构，在踏板车狭小的动力舱内，周围被车架横梁、冷却风管、点火线束包围的情况下，依然可以垂直套入作业位置，不需要拆解周边的冷却系统、进气管路等附属部件，大幅压缩检修工时。套筒的外壁预留了标准扳手卡位，施力时可以用普通开口扳手卡住本体，再用棘轮扳手旋转尾部顶推螺杆，不需要配备专用加长力臂，普通街边维修门店、户外应急抢修场景都能正常使用。

　　从设计细节的工程考量来看，两段阶梯轴的同轴度公差控制在0.05mm以内，保证拉拔力的同轴度，避免偏载；对接螺柱的螺纹采用和原车轴端螺纹一致的牙型参数，旋入时顺滑无卡滞，不会损伤原车飞轮的内螺纹；环形承压面做了平面度处理，和变速器壳体端面贴合时接触面积占比超过85%，压强被均匀分散，不会压裂铝合金材质的变速器壳体。中空内腔的直径比飞轮最大外圆大出足够间隙，飞轮脱出后不会和筒壁发生剐蹭，保护飞轮端面上的位置信号齿与启动齿圈无磕碰损伤。

　　这款工装同时兼顾飞轮拆卸与变速器输入轴组件分离两类作业，拆卸飞轮时可以直接将飞轮从曲轴端平稳拉出，检修变速器内部离合组件时，也可以用同一具工装对接变速器主轴的中心螺纹，将过盈配合的传动衬套平稳拉出，不用配备多套不同规格的拉马，工具收纳占用空间小，适配车型专属维修工位的工具配置需求。整个构件没有易损的铰接销轴、弹簧部件，长期使用后仅需检查螺纹磨损情况即可，维护成本极低，非常适合小型摩托维修车间的日常高频检修作业。
