斯巴鲁翼豹52mm仪表通风口安装支架

　　这套支架结构面向斯巴鲁Impreza MY08车型中控区域的仪表加装需求，核心作用是把一枚外径52毫米的圆形仪表固定在原车两个中央通风口位置，既利用了中控上方驾驶员视线容易扫到的区域，也避免在仪表台本体上打孔、胶粘或者破坏原有饰板。实际装车时，驾驶员不需要低头远离前方道路就能读取增压值、油温、油压或者空燃比等附加参数，对于街用改装、赛道日数据监控以及日常车况观察都比较实用。

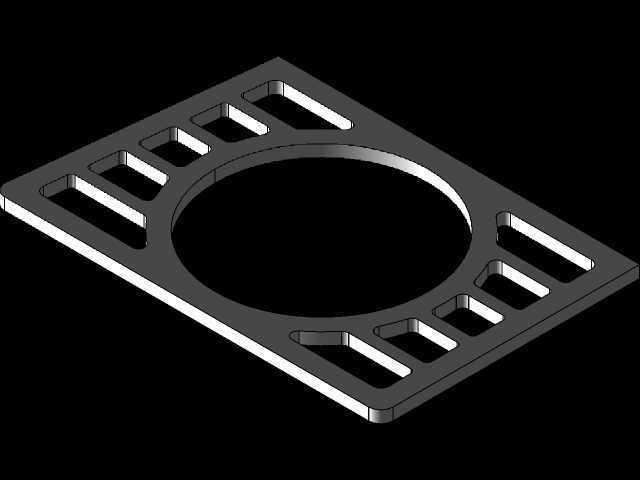

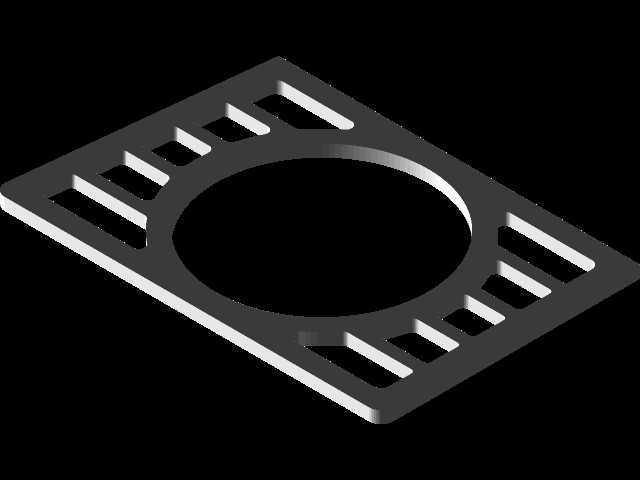

　　从结构形态看，支架主体采用一块近似矩形的平板式承托件，中部开设大尺寸圆形通孔，圆孔用于容纳52毫米规格仪表的筒体或仪表外圈。圆孔周边保留连续材料带，形成刚性环框，安装后仪表的受力不会集中在单个螺钉点，而是通过环框均匀传递到两侧通风口插接区域。板件左右两侧分别布置多组长条形镂空槽，这些槽位并非单纯装饰：一方面对应中央通风口叶片、边框和出风间隙，让支架能够卡入或搭接在原有风口结构上；另一方面减少板件与风向调节机构的干涉，保留部分通风通道，降低加装仪表后对空调出风的完全遮挡。

　　设计时首先要锁定的是仪表外径与安装深度。52毫米仪表通常依靠本体圆柱段、前置外圈或后部锁紧环固定，因此中部圆孔不能只按名义尺寸简单画圆，需要结合仪表外圈直径、筒身公差以及装配间隙确定孔边尺寸。孔过小会造成仪表压装困难，温度变化后塑料件膨胀还可能产生额外应力；孔过大则会导致仪表晃动，锁紧环受力后容易偏斜。环框宽度也要兼顾刚度和视觉比例，过窄会在车辆振动下出现边缘颤振，过宽又会侵占通风口面积，使中控显得笨重。

　　支架外轮廓需要贴合Impreza MY08中央出风口附近的饰板边界。模型中两侧延伸出的翼状结构承担定位和支撑作用，安装时横跨两个中央通风口区域，利用风口格栅的间距形成稳定支撑面。长条槽的位置应避开主要承力路径，槽端建议保留圆弧过渡，防止钣金、亚克力或激光切割板材在槽端产生应力集中。若采用金属薄板加工，板厚选择要结合材料强度；若采用3D打印制作，则应关注层纹方向与受力方向，避免支架在仪表重量和车辆颠簸叠加后沿层间开裂。

　　安装边界方面，支架后方不能只考虑平面占位，还要给仪表筒体、线束插头、调节旋钮和照明线留出空间。中央通风口内部通常有导风叶片、联动连杆和风向控制拨轮，支架推入后不能顶住这些活动件，否则会出现风口无法调节、饰板装复不到位或者异响。模型在建模阶段应把仪表作为装配体一起检查：前部观察仪表外圈是否与支架板面平齐，后部确认线束弯曲半径是否足够，下方确认空调面板、危险警告灯按键以及周边饰条是否存在干涉。

　　从使用场景看，这类支架适合需要快速加装附加仪表、又希望保持车内可恢复性的车辆。相比把仪表固定在A柱上，中央通风口位置更靠近驾驶员正常视野，布线也可以沿中控内部走向蓄电池、点火信号或传感器位置；相比永久性嵌入仪表台，这种支架围绕风口结构布置，拆除后对原车损伤更小。设计中还应考虑夏季高温环境，中控顶部受阳光直射后温度较高，材料需要具备足够的耐热和抗蠕变能力，表面颜色尽量与原车深色饰板协调，避免反光影响前挡视野。

　　建模处理上，圆孔、外轮廓和长条槽可以通过草图约束保持左右对称，再以拉伸方式生成主体；若用于量产或激光切割，应统一板厚并给出孔位、槽宽和边缘倒角。若用于打印件，则可在环框背面增加浅加强筋，在不增加明显厚度的情况下提高抗弯能力。整个结构没有复杂曲面，加工门槛较低，但真正影响装车效果的是圆孔与仪表的配合、槽位与风口叶片的避让，以及支架在振动工况下的长期保持能力。
