小型乘用车辆多辐条轻量化轮毂结构设计

　　该轮圈部件面向小型乘用车辆的行走系统开发，核心作用是承接轮胎安装、传递底盘半轴输出的驱动与制动力矩，同时在车辆过弯、经过颠簸路面时承载整车垂向、侧向与纵向复合载荷，是连接轮胎与转向节、悬架总成的关键安全件。

　　从实际装车场景来看，这类多辐条轮圈多用于城市通勤小型乘用车，日常行驶中需反复应对起步加速的扭矩冲击、制动时的反向剪切力，以及过坎、过减速带时的瞬时冲击载荷；轮辋部分的胎圈座轮廓严格匹配民用真空轮胎的装配尺寸，轮缘处预留足够的翻边高度，避免轮胎在低气压侧向受力时出现脱圈风险，中心区域的安装盘布局了对应数量的螺栓过孔与中心定位孔，中心孔与车轴轴头形成径向定位，螺栓孔分布圆直径匹配对应车型的轮毂轴承座安装边界，装车时可直接通过车轮螺栓将轮圈压紧在轴头法兰面上，保证回转同轴度。

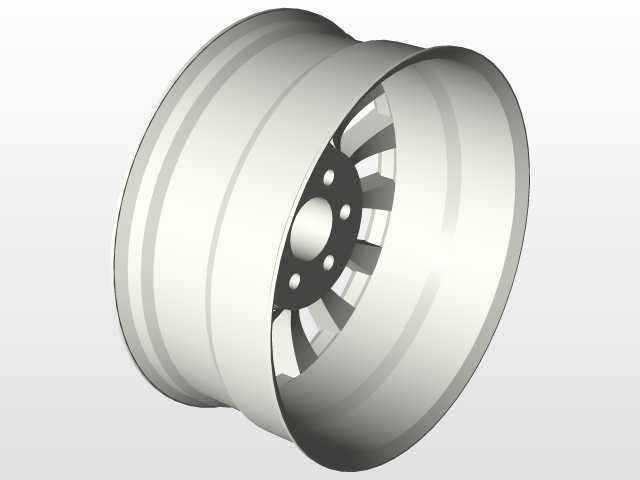

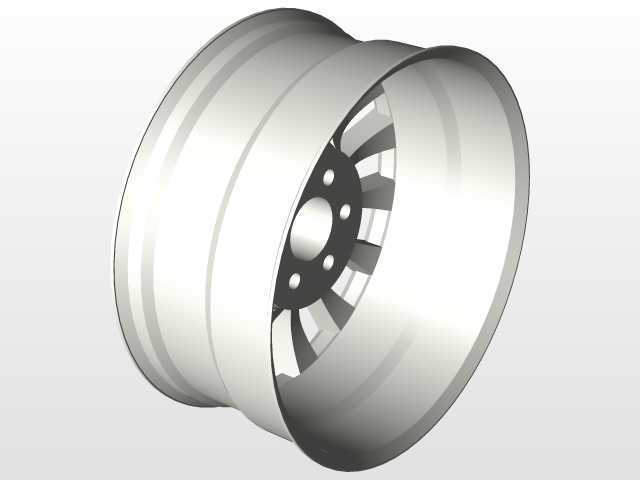

　　结构设计层面，这款轮圈采用放射状多辐条布局，辐条从中心安装盘向外平滑过渡延伸至轮辋内侧，变截面的辐条形态在靠近中心盘的位置厚度更大，向轮辋方向逐步收窄变薄，这种设计一方面可以把路面传递的冲击载荷均匀分散到整个轮辋环向，避免应力集中在安装孔周边，另一方面在满足弯曲疲劳、径向疲劳强度要求的前提下，尽可能削减非承载区域的材料余量，实现轮圈自身的轻量化，降低簧下质量，间接提升悬架的响应速度与车辆燃油经济性。

　　建模过程中需重点把控几处装配边界：首先是轮辋的名义直径与宽度尺寸，需完全对应所选轮胎的规格参数，胎圈座的锥度、槽底深度都要符合轮胎装拆的工艺要求，既保证轮胎充气后胎圈与轮辋紧密密封，也能在维修时使用常规扒胎设备完成轮胎拆装；其次是中心安装面的平面度要求，该端面与轴头法兰完全贴合，若平面度超差会导致车轮高速回转时出现端面跳动，引发方向盘抖动、轮胎偏磨等问题；螺栓孔的位置度、沉孔深度也需精准控制，保证车轮螺栓装入后锥面/球面能与轮圈孔位完全贴合，压紧力均匀分布，避免长期行驶后螺栓松动。

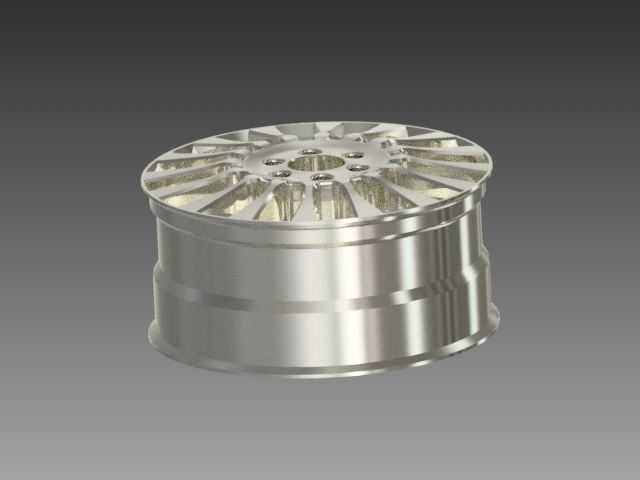

　　外形上，细密的多辐条结构除了力学性能的考量，也留出了充足的通风间隙，车辆行驶时气流可以顺着辐条之间的空隙穿过轮腔，直接带走制动盘、制动片摩擦产生的热量，避免长时间制动后制动系统热衰减，提升连续刹车工况下的行驶安全性。轮圈的外侧面造型做了平滑的曲面过渡，没有突兀的凸起结构，既可以减少行驶时的风阻，也能避免日常使用中剐蹭路沿时轻易损伤辐条漆面。

　　在整车装配的尺寸校核中，还需要验证轮圈的偏距参数，确保轮圈安装后其中心平面与悬架设计的轮距基准匹配，不会出现轮缘向外突出翼子板、或是向内干涉减震器、卡钳的问题；辐条背部的空腔深度也要预留出制动卡钳的运动空间，即便在最大转向角度、悬架全压缩的极限工况下，轮圈内部也不会与制动部件、悬架杆件发生运动干涉。这类轮圈的三维建模完整还原了从安装定位面、辐条受力结构到轮辋密封轮廓的全部细节，可直接用于行走系统的装配校核、有限元受力仿真分析，也能作为改装轮圈选型、整车底盘布置设计的参考参照，帮助设计人员在项目前期快速确认车轮部分的安装边界与性能匹配关系。
