注塑模具枢轴嵌件结构三维数模

项目分类:注塑模图纸 发布时间:2024-09-25 ID:777690
  • 注塑模具枢轴嵌件结构三维数模

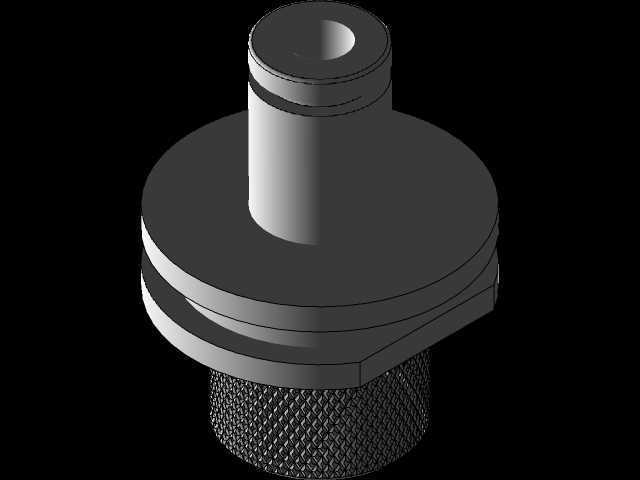

  这套嵌件结构在注塑车间的外壳类模具里承担枢轴部位的成型与定位作用,日常接触最多的场景是带中心立柱、轴套类特征的塑料外壳量产工序,比如家电控制盒、小型电气壳体、仪器端盖这类需要在注塑阶段直接预埋成型配合位的模具。嵌件装入模架对应孔位后,合模时上端细轴段直接成型塑料件的枢轴插孔内壁,中部法兰台阶在分型面处压合封胶,下端滚花握持段则留在模具背板外侧,既方便拆装时用手或者扳手拧动锁紧,滚花的网纹结构也能增大嵌件和模具安装孔之间的周向摩擦力,避免高速注塑充模时嵌件受料流冲击发生跟转偏移。

  从结构设计逻辑来看,整根嵌件采用三段式阶梯轴布局,最上端的小直径圆柱段是核心成型工作面,外径直接对应塑料枢轴孔的配合尺寸,顶端做了微小的倒角过渡,一是合模导入时不会刮伤模腔对应配合孔的入口边缘,二是注塑填充时熔融塑料可以顺着倒角平缓填满轴端周边,避免在孔底位置包风产生烧焦缺胶。上端轴段根部加工了一圈窄退刀槽,这个槽的作用不是走刀避空那么简单,注塑时少量渗进分型缝隙的余料会挤进这个环槽,开模顶出塑料件的时候,残料会被环槽台阶带动随塑件一起带出模腔,不会卡在嵌件和模仁的配合缝隙里,省去每模次人工抠除飞边的工序。中间的大直径法兰盘是嵌件的轴向定位基准,法兰下端面贴合模仁的安装沉台端面,合模时锁模力直接通过这个端面传递,把嵌件牢牢压在安装位上,法兰侧边切出的两个对称扁位,是给扳手预留的夹持位,当嵌件和安装孔因为长期受热出现轻微咬合、手拧不动的时候,可以用开口扳手卡住扁位施力拆卸,不会损伤上端的精密成型面。法兰下方的螺纹段用来和模具背板的锁紧螺母配合,把嵌件轴向拉紧固定,螺纹规格选用标准粗牙,注塑机持续生产带来的周期性模温波动下,粗牙螺纹的自锁性能比细牙更可靠,不会因为频繁冷热伸缩出现松退。最下段的滚花段采用网纹滚花加工,滚花深度控制在不破坏基体强度的范围内,日常拆模保养的时候,操作人员不用借助工具,直接手握滚花段就能旋动嵌件,表面的凹凸网纹即使沾了少量脱模剂、冷却水也不会打滑。

  安装边界方面,嵌件上端成型轴段的伸出长度需要严格匹配塑料壳枢轴孔的深度,轴端面和对面模腔表面的间隙要控制在塑料件底部壁厚的公差范围内,间隙过大则成型出的孔底过厚产生缩痕,间隙过小则会出现合模硬接触压伤模面。中部法兰的外径要小于模仁上安装沉孔的外径0.5毫米左右,留出热膨胀间隙,模具持续生产时模温通常升到六十到八十度,钢材受热膨胀后这个间隙刚好抵消膨胀量,不会出现嵌件法兰卡死在沉孔里无法拆卸的问题。下端螺纹段的有效旋合长度不小于螺纹公称直径的1.5倍,保证锁附强度足够承受注塑时的型腔压力,滚花段的外径要小于螺纹大径,拆装时滚花部分可以顺利穿过模具背板的过孔,不会发生剐蹭。

  实际量产使用中,这类嵌件的冷却水路布局也需要配套考虑,通常在嵌件中心可以打贯通的冷却孔,接入模温机的循环水,直接对成型枢轴孔的核心部位降温,减少塑料件枢轴位置的冷却时间,缩短整体成型周期。嵌件材料优先选用淬火硬化的模具钢,成型面抛光到镜面要求,既可以保证注塑出的塑料孔内壁光滑无拉伤,长期大批量生产下也不会被塑料原料中的玻纤填料磨损,长期使用后如果上端成型面出现轻微划痕、磨损,只需要拆下整根嵌件在外圆磨床上修复尺寸,或者直接更换同规格嵌件,不需要拆卸整块模仁返修,大幅降低模具维护的停机时间。嵌件各段的同轴度需要控制在0.02毫米以内,法兰定位端面和轴线的垂直度也要保证精度,否则安装后成型轴会出现偏斜,最终生产出的塑料枢轴孔和对面配合轴的同轴度超差,装配时出现卡滞、转动不顺的问题。
