家用园艺塑料花盆注塑成型模具设计

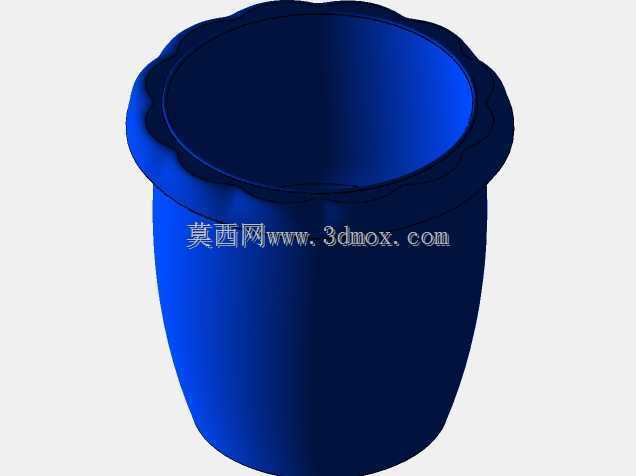

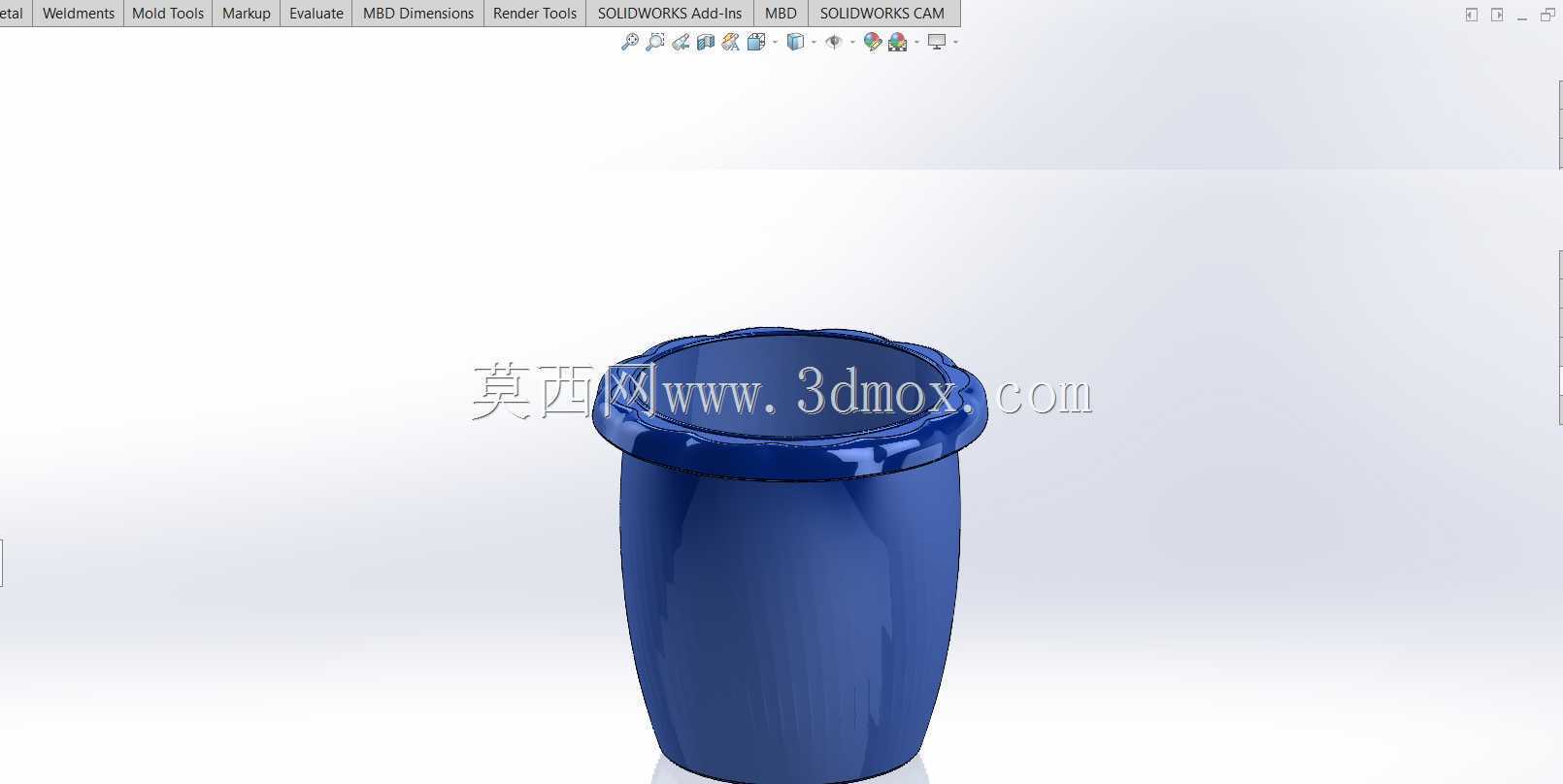

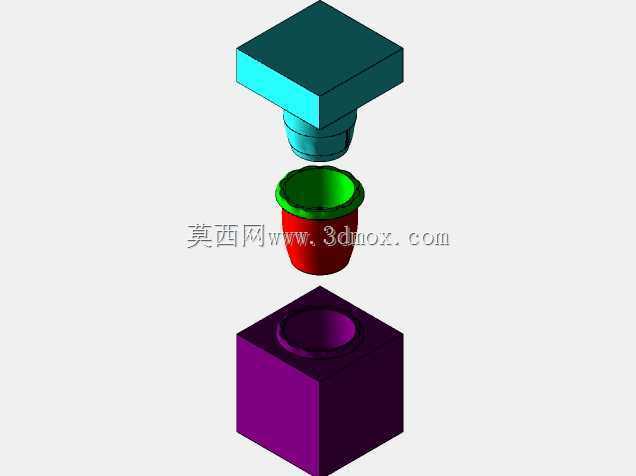

　　日常家用场景中，塑料花盆是阳台园艺、绿植栽培的核心承载容器，这类产品的量产完全依赖注塑模具完成成型加工，本次设计的模具针对一款收口式卷边塑料花盆开发，适配常规卧式注塑机安装使用。从产品实际用途出发，该花盆主要用于室内盆栽种植，需要容纳栽培基质与植物根系，同时满足日常浇水的渗漏、承重需求，因此模具成型的塑件需要保证壁厚均匀，避免长期装土后出现侧壁变形、开裂问题。设计过程中首先结合花盆的使用场景确定塑件壁厚，整体侧壁采用2.2mm均匀壁厚设计，底部预留3mm厚度区域用于加工透水孔安装位，口部卷边位置做局部加厚至3mm，既提升花盆口部的抗磕碰强度，也方便日常挪动时的受力握持。模具的型腔布局采用一模一腔结构，

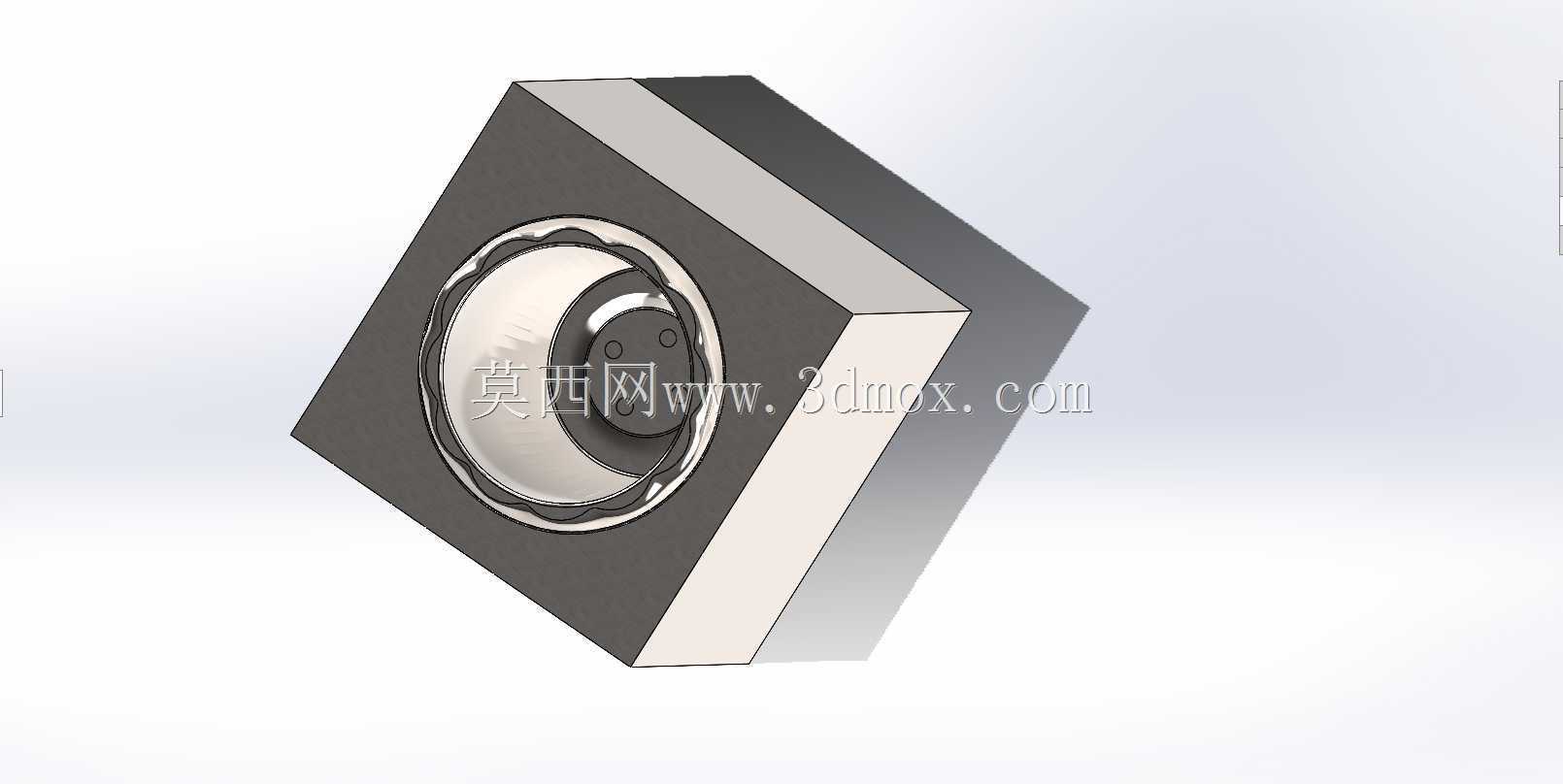

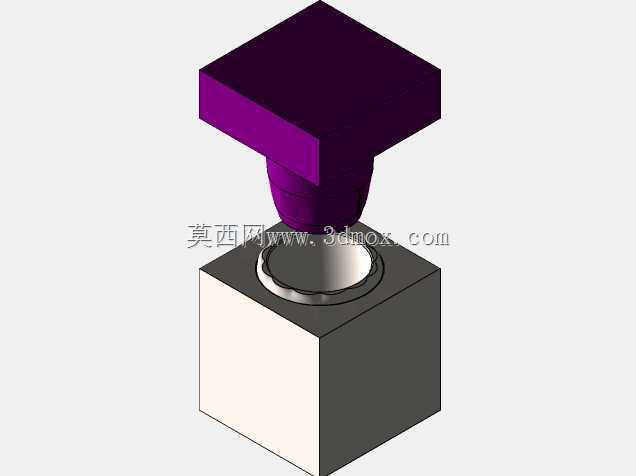

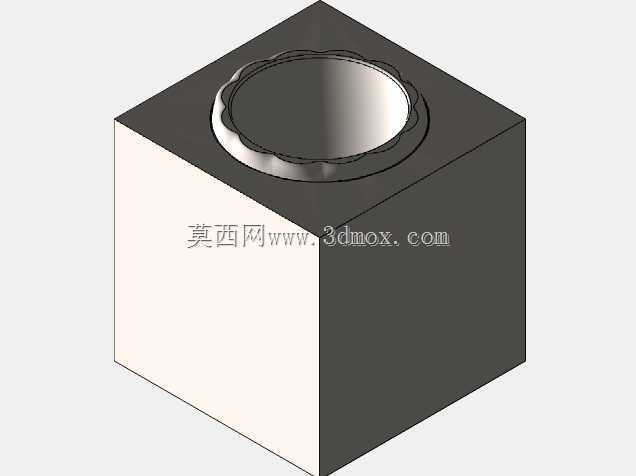

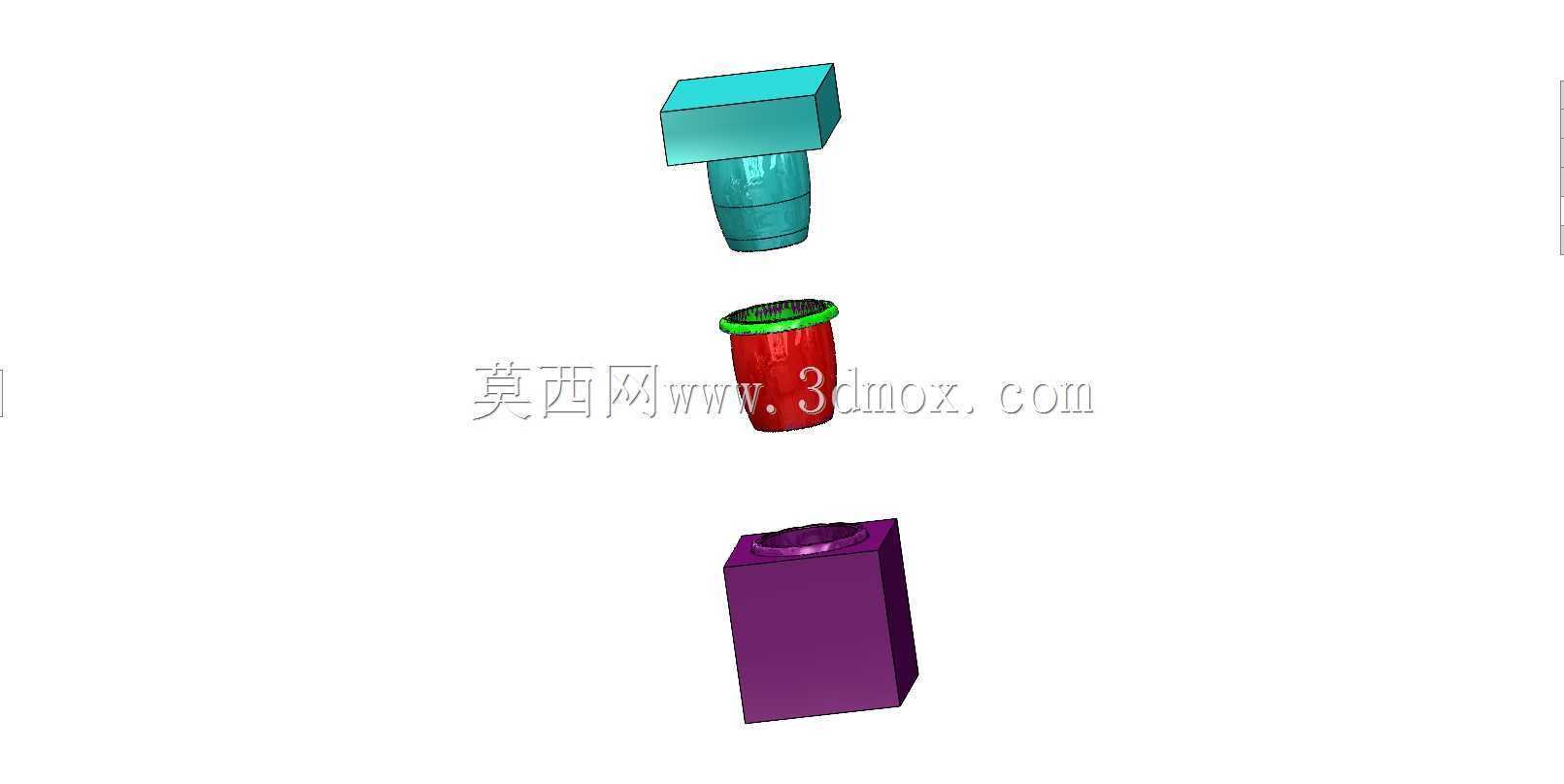

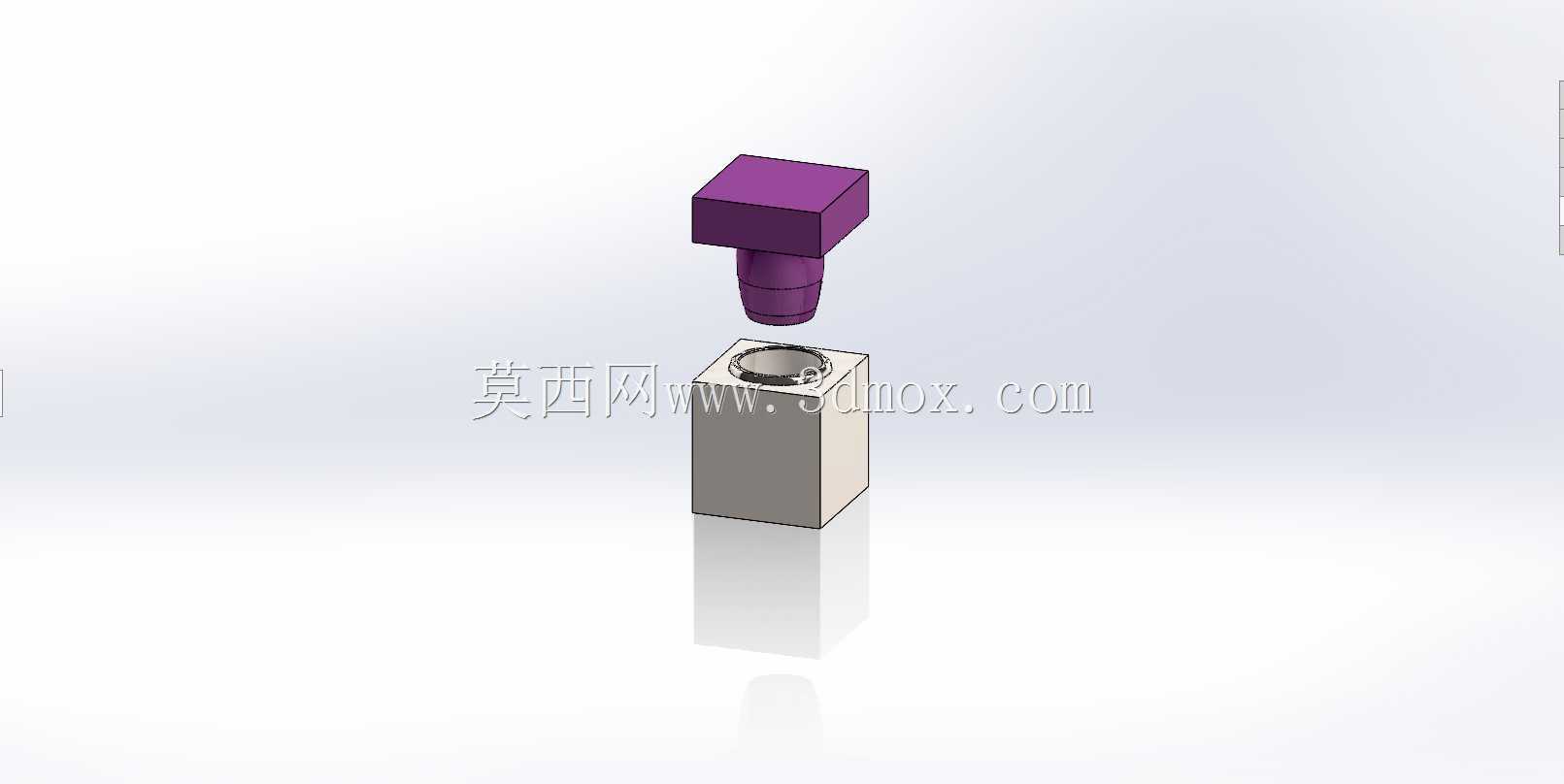

　　主要考虑花盆整体高度接近220mm，最大外径在口部位置达到140mm，一模一腔的结构可以保证注塑充模时的料流均匀，避免多腔布局带来的各腔成型压力差异导致的塑件变形问题。分型面选择在花盆口部卷边的下端面位置，该位置属于塑件外观的非关键面，分型线产生的飞边经过简单修剪即可处理，不会影响花盆的外观质感与使用体验。浇注系统采用侧浇口进料，浇口位置设置在花盆底部的边缘位置，熔融塑料从底部进入型腔后沿着侧壁向上填充，能够有效避免料流在型腔内产生喷射、熔接痕缺陷，同时浇口残留位于花盆底部，放置时会被接触面遮挡，不会破坏外观面的完整性。冷却系统围绕型腔与型芯分别布置循环水路，型腔侧采用环形水路围绕型腔外壁，距离型腔壁12mm，水路直径8mm，

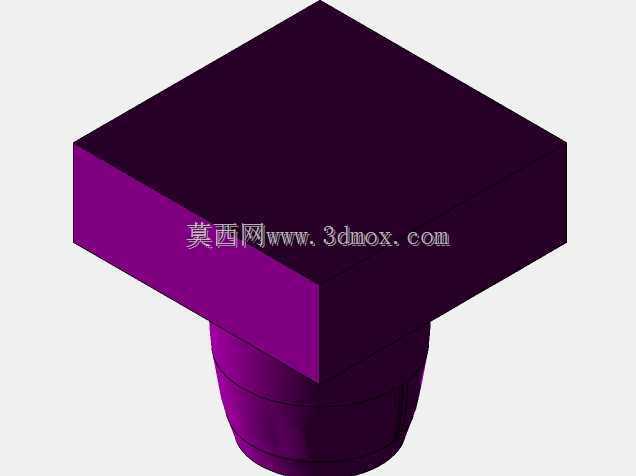

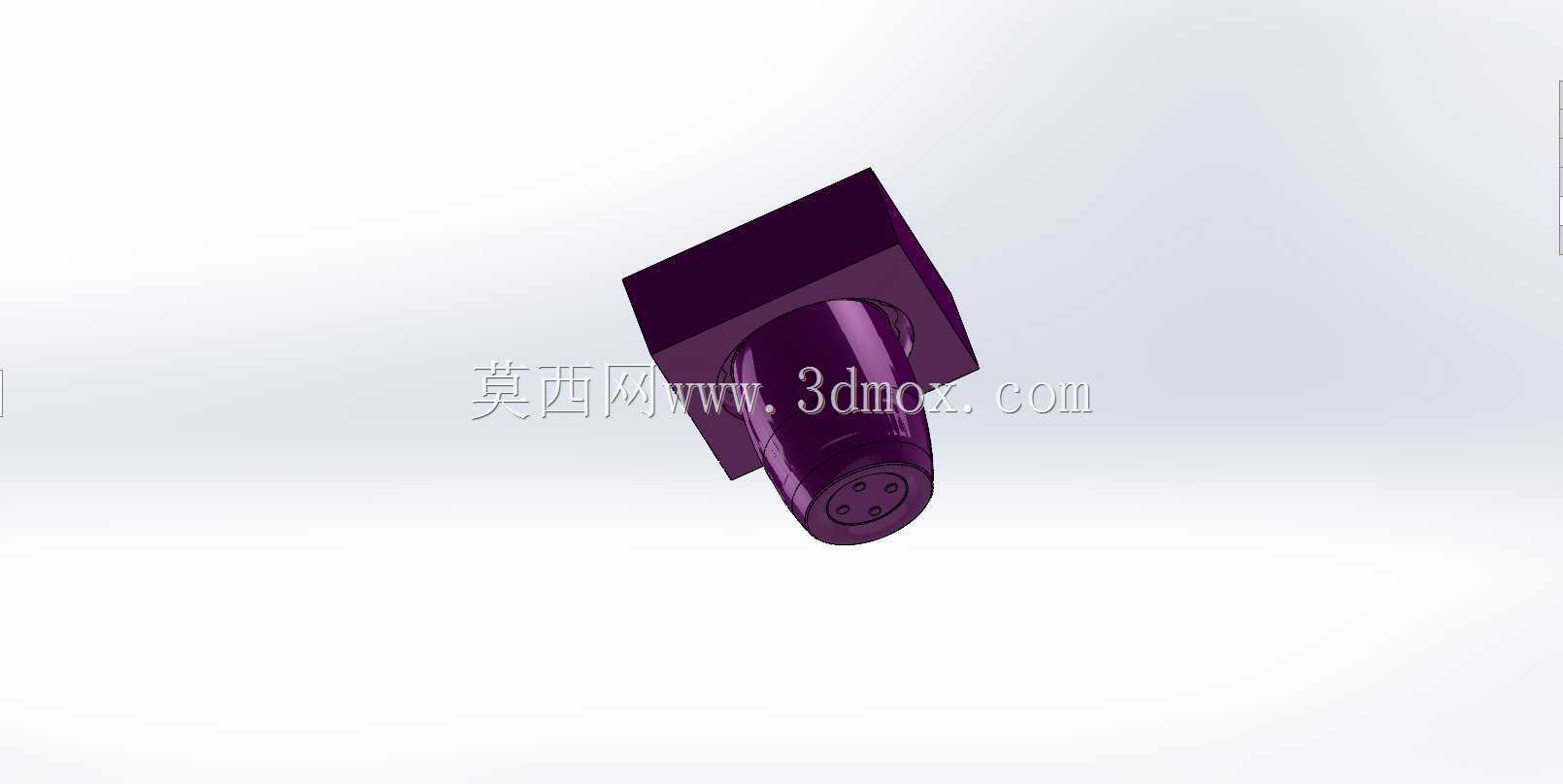

　　保证型腔整体温度均匀控制在40-60摄氏度区间；型芯侧采用中心水井加环形水槽的结构，针对花盆深腔结构的冷却难点，中心水井的进水直接对准型芯最深处的底部位置，快速带走型芯热量，避免塑件内壁冷却不均导致的收缩凹陷。脱模结构采用推件板推出方式，由于花盆侧壁为光滑曲面，没有倒扣结构，推件板沿着型芯外壁均匀施力在花盆口部的卷边位置，推出过程中受力均匀，不会在塑件表面留下顶杆痕迹，同时可以避免顶杆顶出时的应力集中导致的塑件发白、变形问题。模具的导向系统采用四组导柱导套配合，导柱直径20mm，安装在动模侧，导套嵌入定模板内，合模时导柱先进入导套完成定位，保证型腔与型芯的同轴度误差控制在0.02mm以内，避免出现塑件壁厚不均的问题。安装边界方面，

　　模具整体外形尺寸控制在350mm×350mm×420mm范围内，适配锁模力120吨以上的常规卧式注塑机，定位圈直径采用标准100mm尺寸，主流道衬套的球面半径匹配注塑机喷嘴SR15的规格，浇口套的进料口直径比喷嘴直径大0.5mm，避免注塑料流溢出。排气结构开设在分型面位置，围绕型腔边缘开设深度0.02mm、宽度6mm的排气槽，将型腔内的空气在充模过程中顺利排出，避免塑件出现困气烧焦、填充不满的缺陷。实际量产过程中，该模具成型的花盆采用PP聚丙烯材料，材料本身具备较好的韧性与抗老化性能，适合户外与室内环境使用，模具的成型周期控制在35秒左右，能够满足批量生产的效率需求。针对花盆使用过程中可能遇到的低温环境，模具成型时的材料熔温控制在200-220摄氏度，保压压力设置为注射压力的50%，保压时间8秒，保证塑件的尺寸稳定性，长期使用下的尺寸收缩率控制在1.5%以内，不会出现与配套托盘尺寸不匹配的问题。模具的易磨损位置，比如推件板与型芯的配合面、浇口套内壁都做了淬火处理，硬度达到HRC52以上，提升模具的使用寿命，量产过程中只需要定期检查导柱导套的润滑情况、清理分型面的残留料屑，即可保证长期稳定生产。
