Catia平台塑料件注塑成型模具结构

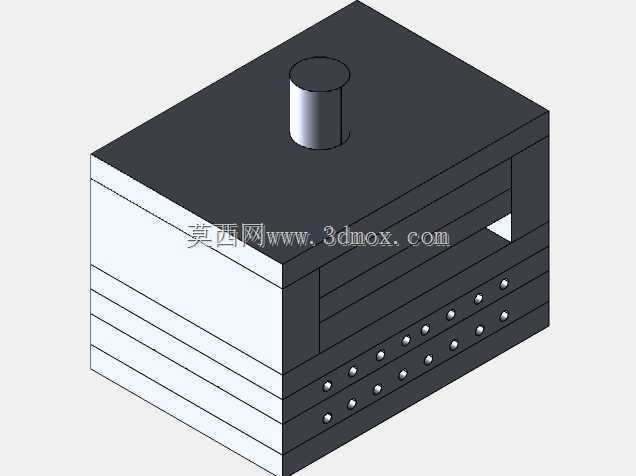

　　这套注塑模具结构针对中小型热塑性塑料零件的批量注塑生产场景设计，可适配卧式注塑机的安装工位，整体模架采用标准叠层式方铁结构，从分型面位置拆分动定模两大部分，定模侧预留主流道衬套安装位，顶部突出的圆柱段为浇口套定位段，可直接与注塑机喷嘴对接，保证熔融塑料注入时的同轴度，避免溢料问题。

　　从结构布局来看，定模部分集成了型腔成型区域，直接成型塑料零件的外表面轮廓，动模侧设置型芯结构，对应成型零件的内表面与倒扣特征，模架侧面排布的多组顶杆孔位，对应顶出系统的推杆安装位置，开模后可通过注塑机的顶棍带动顶针板，将冷却固化后的塑料件从型芯上平稳顶出，避免顶出过程中零件出现变形、顶白等缺陷。模架分层结构中，不同厚度的垫板分别承担不同功能，靠近型腔的垫板用于固定型腔镶块，中间层设置冷却水道的走水空间，可通过循环冷却水带走注塑过程中传入模架的热量，保证模具温度稳定在塑料成型所需的工艺区间，避免因模温不均导致零件出现翘曲、缩痕、尺寸超差等问题。

　　设计过程中优先考虑了模具的加工工艺性，所有成型面均采用可铣削加工的规整结构，避免出现无法加工的倒扣死角，需要线切割加工的镶件拼缝位置均预留了合适的配合公差，既保证镶件装配后的密封性，避免飞边产生，又方便后续模具维护时的镶件更换。模具的导柱导套孔位设置在模架四角位置，合模时可通过导柱导向保证动定模的对中精度，避免型腔与型芯出现错位，导致零件壁厚不均。侧面设置的锁模块结构可在模具吊装运输过程中锁紧动定模，避免开合状态不受控导致的成型面磕碰损伤。

　　在安装边界方面，这套模具的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具总厚度满足注塑机的最小模厚安装要求，顶棍孔位置与常规注塑机的顶出孔位匹配，无需额外加装转接板即可直接上机安装。浇口套的球面半径与主流注塑机喷嘴半径适配，主流道的锥度设置为标准脱模锥度，可保证主流道凝料顺利从定模侧拉出。排气槽设置在分型面的熔体填充末端位置，深度控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免零件出现烧焦、缺胶等填充缺陷，又不会在零件表面产生明显的飞边，减少后续去飞边的人工工作量。

　　这套模具的结构设计兼顾了量产稳定性与加工经济性，模架采用标准模架改制，无需额外定制非标模胚，可大幅缩短模具制造周期，成型部分的镶件采用模块化设计，若后续产品出现小范围设计变更，仅需更换对应位置的镶件即可，无需重新制作整套模具，可有效降低产品迭代过程中的模具改造成本。冷却水道的排布遵循均匀冷却原则，在型腔与型芯侧均设置了循环回路，可保证零件各区域冷却速度一致，减少零件内应力，提升成型后零件的尺寸稳定性，降低零件存放过程中的变形量。顶杆位置排布避开了零件的外观面与配合面，顶出痕迹均位于零件的非外观区域，不会影响零件最终的装配与外观效果。
