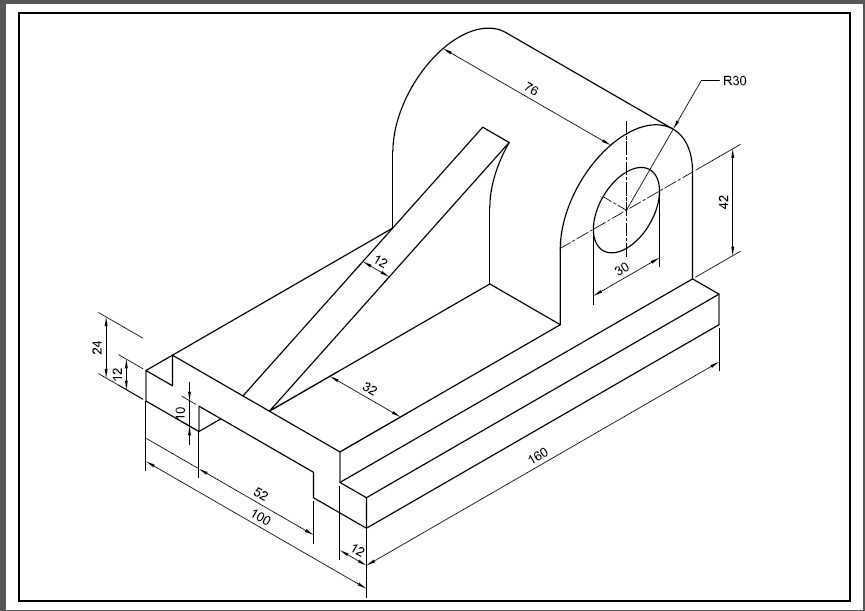

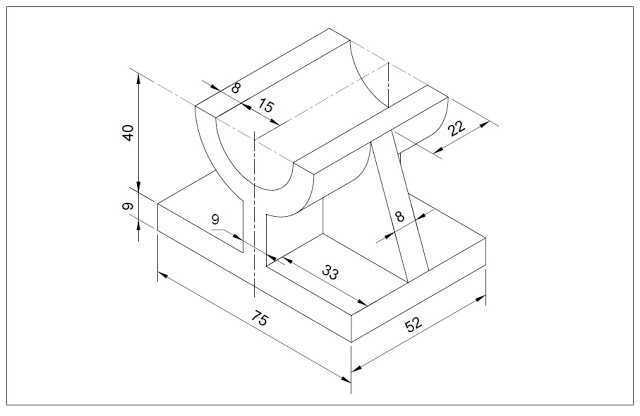

在中小型工业设备的传动布局里,这类带半圆承托槽的一体式支撑构件是非常常见的安装载体,它最核心的作用是为轴类、筒类回转部件提供下半周的径向承托,同时把上部工作载荷平稳传递到下方的设备安装基面。现场装配时,工人不需要额外拼接多块垫板,构件本体就集成了承托、定位、安装固定三类功能,在输送线从动端、小型搅拌装置支承位、教学实训台架、轻工设备的辊轴安装位都能见到同结构的支座身影。
从结构受力的角度拆解这个构件的设计逻辑,上部开出的半圆柱槽并不是随意切削出的圆弧:槽的内径和待支承的轴套、辊筒外圆或者配套轴瓦的外径保持过渡配合,圆弧面的接触包角接近180度,当回转部件压在槽内时,载荷会沿着圆弧面均匀分散到两侧的立壁上,避免局部应力集中。槽体两侧保留的实体立壁厚度经过受力校核,既不会因为壁厚过大造成铸件整体笨重、材料浪费,也不会因为壁厚不足在长期交变载荷下出现侧壁外张变形。构件右侧延伸出的整块立式凸台,一方面可以作为相邻零部件的侧向定位基准,装配时靠紧凸台端面就能快速完成轴向位置找正,不需要反复打表调整;另一方面这块实体凸台也平衡了半圆槽切削后左右两侧的质量差,让构件整体重心落在底部安装面的范围内,设备运行时不会出现偏载晃动。
底部的安装基面做了加宽延展处理,底板向前后两侧伸出的翼边直接和设备机架的台面接触,增大了接触面积,降低了接触面的压应力。底板右端特意做出的斜切过渡,不是单纯的外观造型:车间现场布设管线、安装紧固螺栓时,斜角可以避让相邻机架的焊缝凸起,也能避免直角边角在搬运过程中磕碰崩边,同时斜向的加强过渡把右侧立壁和底板连成整体,相当于天然的加强筋,大幅提升立壁和底板交接位置的抗弯刚度,就算上部承托的部件出现偏载,交接处也不容易出现断裂裂纹。
建模过程中处理这类支座构件,首先要优先锁定安装边界尺寸:底板的总长、总宽决定了它能不能适配现有机架的安装孔位,底板底面必须设置为完全共面的基准平面,粗糙度要求较高的安装面可以在工程图里单独标注加工余量,铸件毛坯先铸出整体外形,再对底面、半圆槽内圆、右侧定位凸台的端面进行铣削和镗削加工,保证各基准之间的形位公差。半圆槽的轴向长度要和待支承部件的支承段长度匹配,槽的两端可以预留微小的倒角,既方便轴瓦或者辊轴吊装时滑入就位,也能去除加工后的锐边,避免装配时划伤操作人员。
实际选型适配的时候,首先要确认上部回转件的工作径向载荷,以此反推半圆槽下方实体部分的壁厚和底板的厚度,如果设备运行时存在小幅振动,还可以在底板上预先加工出沉头螺栓孔,用内六角螺栓把整个支座锁死在机架台面上,沉头孔的位置要避开底板内部的应力传递路径,不能在受力最大的立壁正下方打孔削弱截面。和分体拼装的支座相比,这种一体式铸造成型的构件没有拼接螺栓松动的隐患,长期运行后支承位置的同轴度保持能力更好,维护时只需要定期检查槽内轴瓦的磨损量,不需要反复紧固拼接接缝。针对有腐蚀或者多粉尘的工况,还可以在半圆槽的内表面预留注油孔的位置,后期加装油嘴定期注入润滑脂,在轴和支承面之间形成油膜,降低摩擦损耗。整个构件的外形没有复杂的曲面特征,建模时通过拉伸、切除、圆角特征就能完成全参数化驱动,后续如果需要适配不同直径的支承轴,只需要修改半圆槽的直径参数,两侧立壁和底板的关联尺寸会同步更新,大幅缩短同系列支座的改型设计周期。
