内燃动力驱动离心式鼓风机总成结构

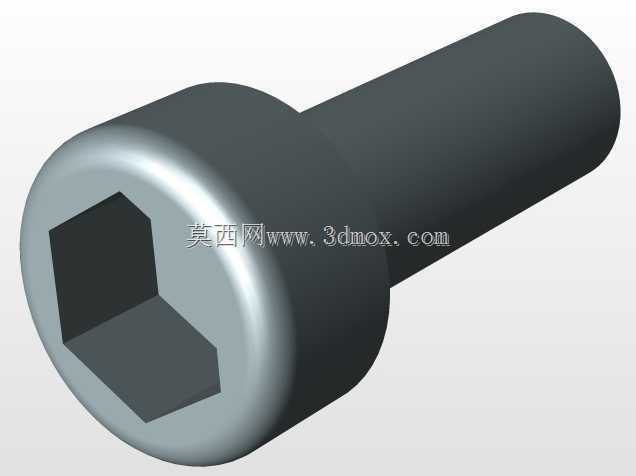

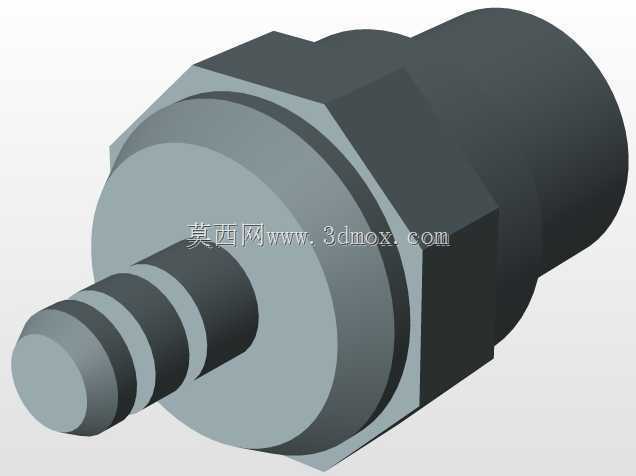

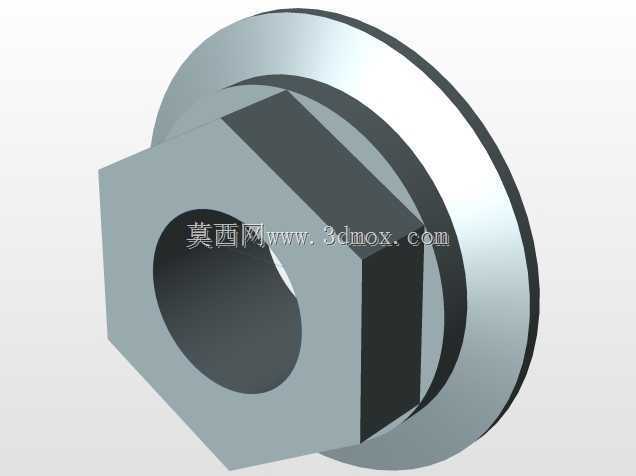

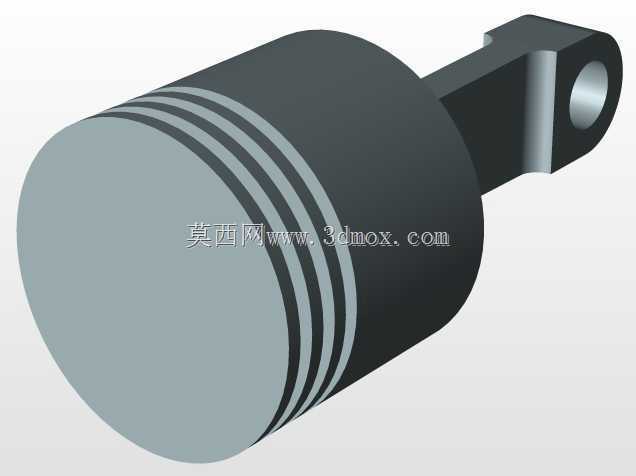

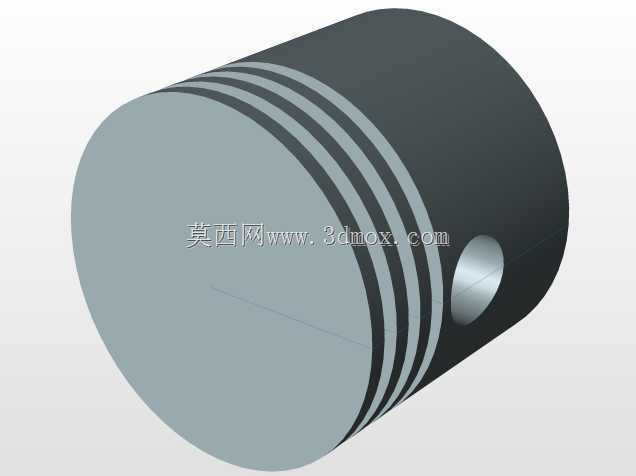

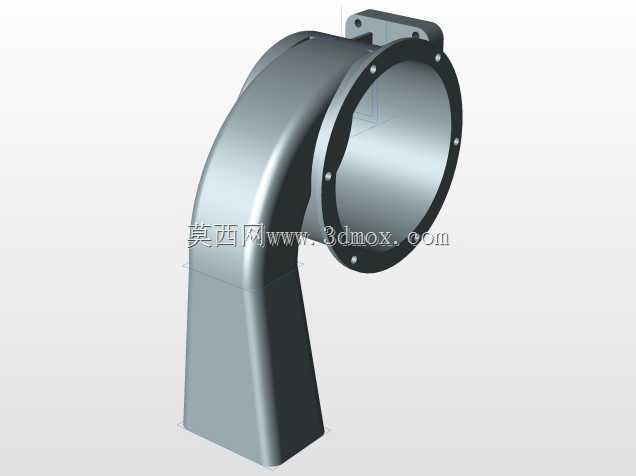

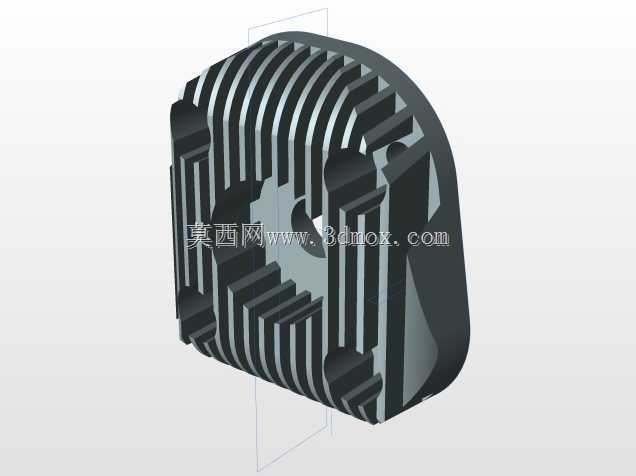

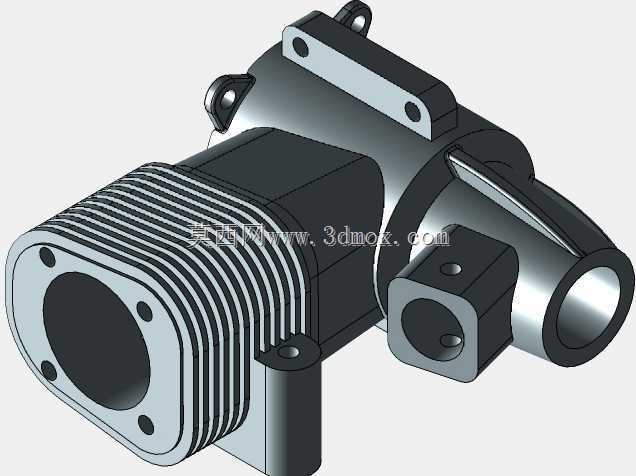

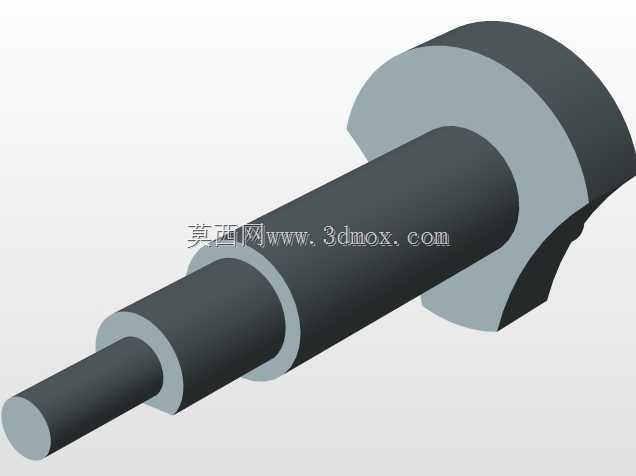

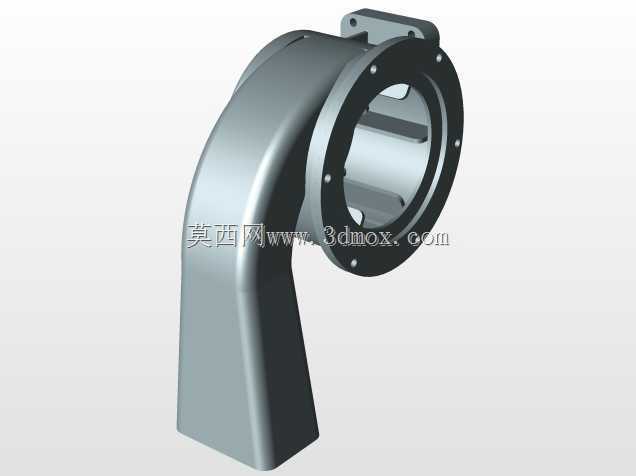

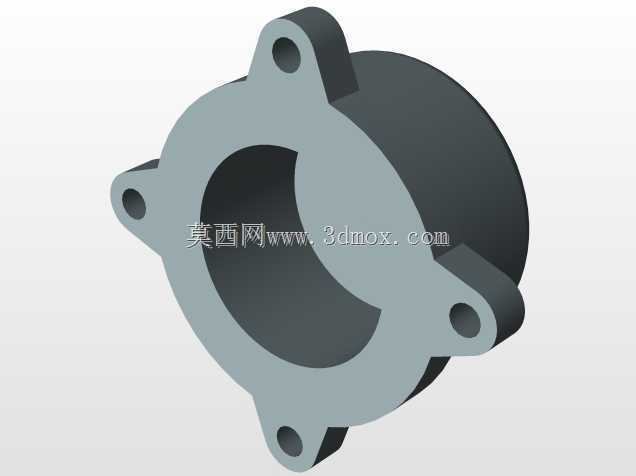

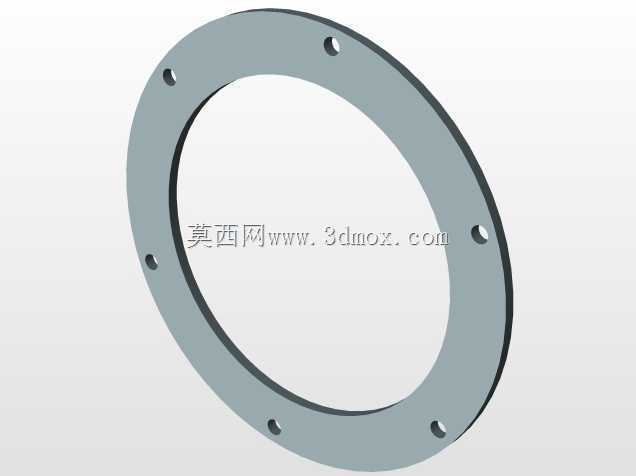

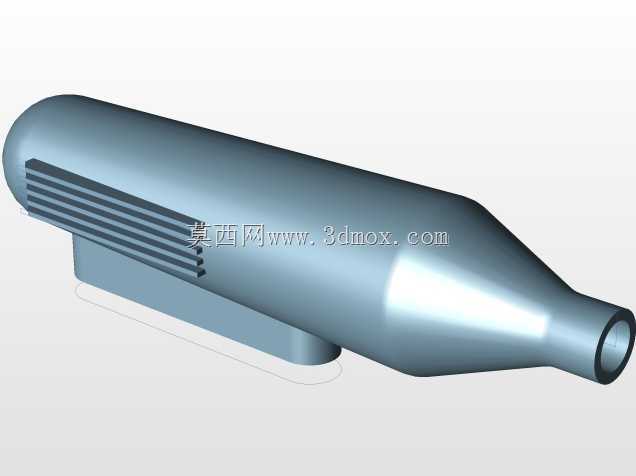

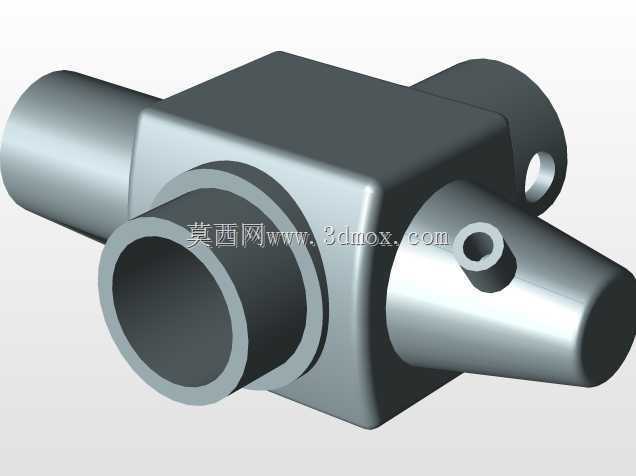

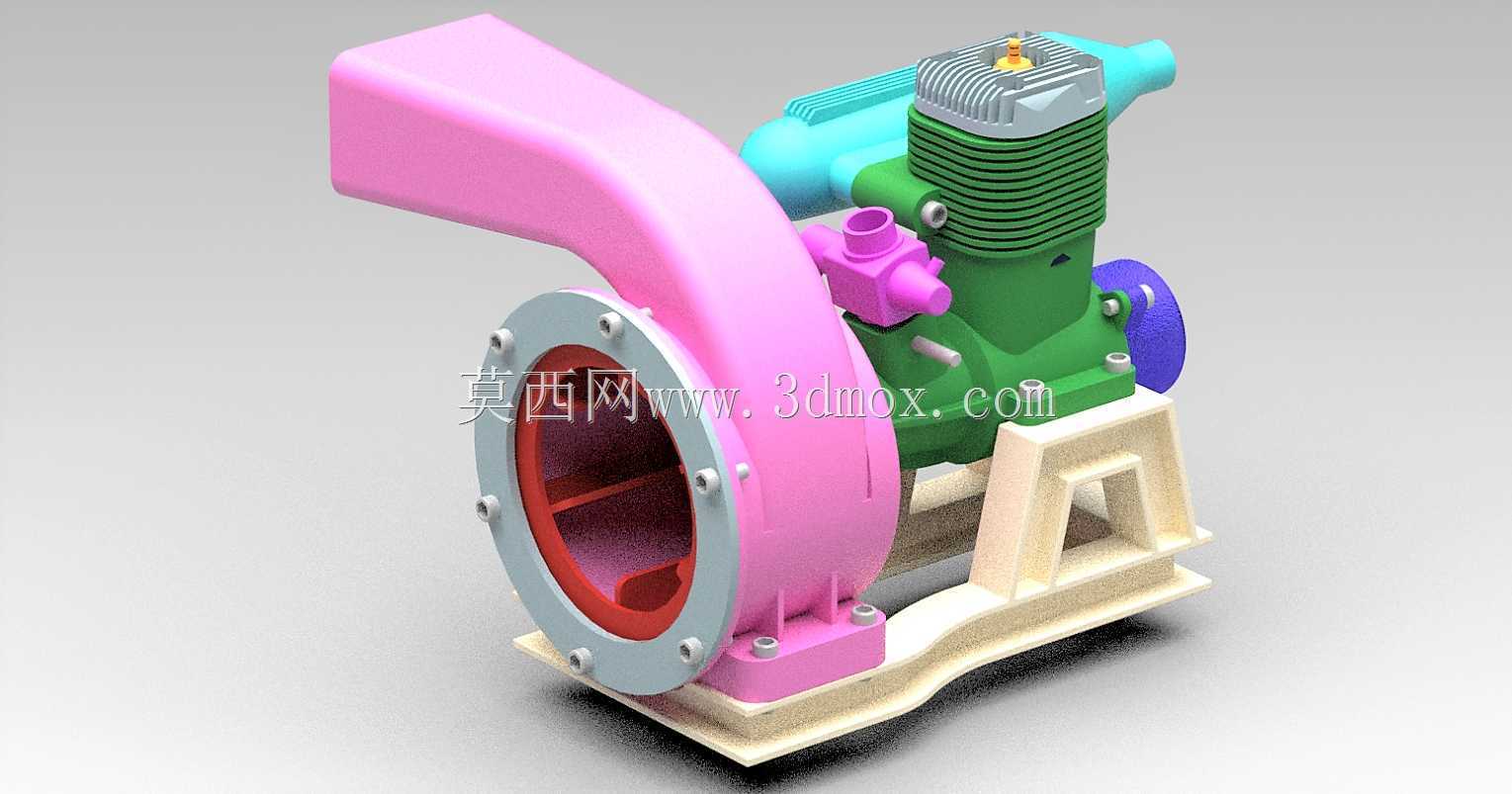

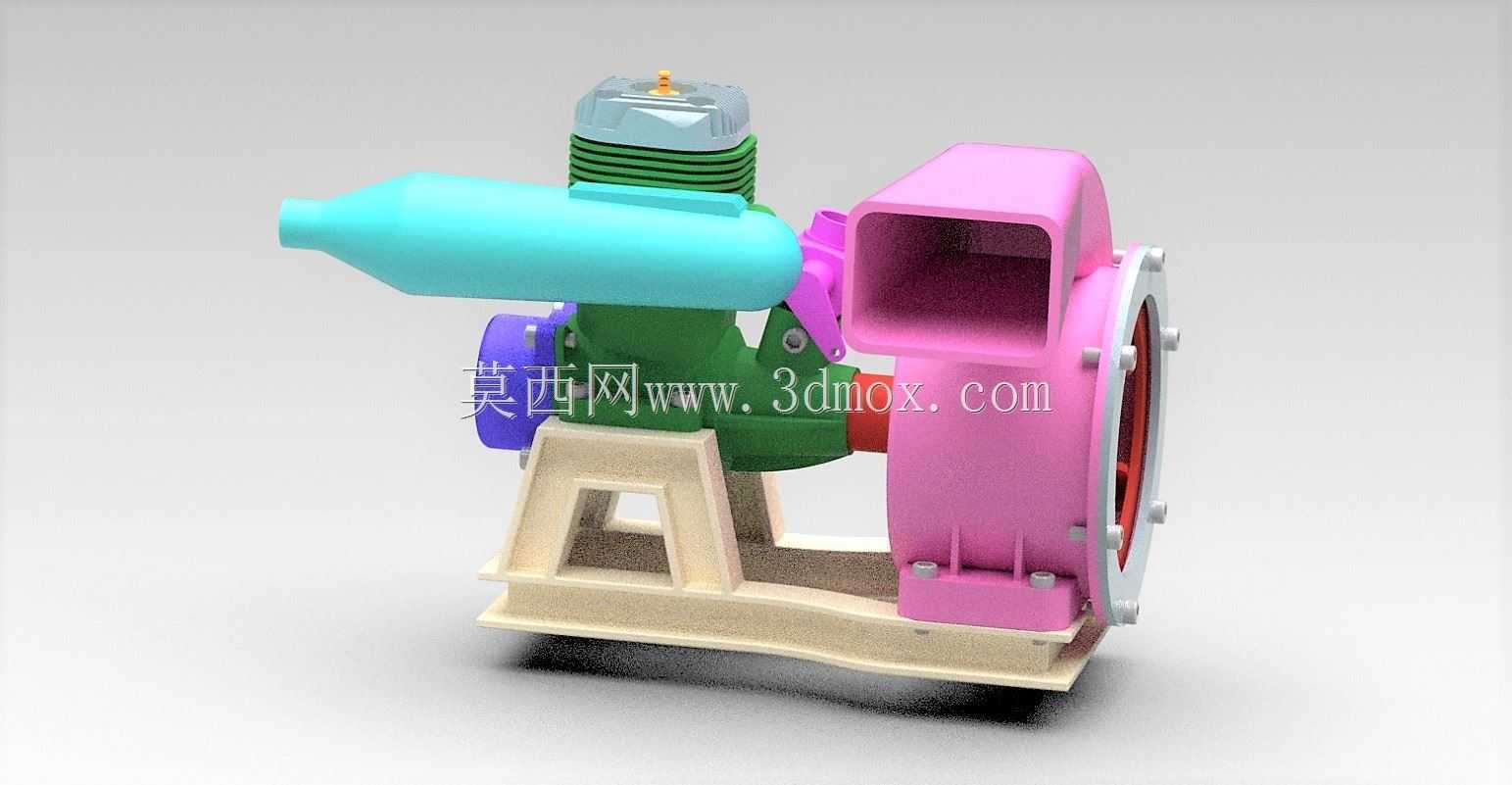

　　这套动力鼓风总成采用内燃发动机直驱离心风机的布局，整体由单缸动力段、排气消声段、离心蜗壳、叶轮组件、传动连接段与共用底架六部分构成，多用于野外无外接供电场景下的通风换气、小型炉膛助燃、露天作业吹扫、农林物料风送输送等工况，摆脱了市电供给限制，可独立完成风源输出。从结构排布来看，动力缸体布置在总成左侧，缸体顶部集成散热鳍片与点火组件，侧方伸出的长筒状腔体为排气消声部件，通过法兰与缸体排气口对接，降低作业时的排气噪声；动力输出轴朝向右侧蜗壳，通过联轴器直连风机叶轮，省去了皮带传动的张紧维护环节，传动效率更高，也避免了皮带打滑带来的风量衰减。右侧的粉色蜗壳为离心式风机壳体，采用渐开线型流道设计，进风口沿轴向开设、出风口沿蜗壳切向伸出，

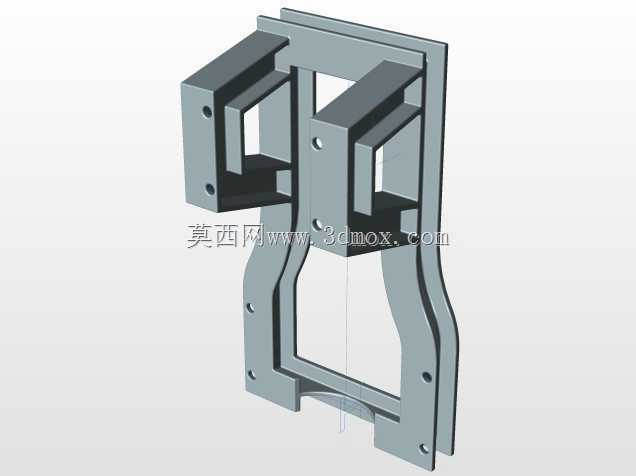

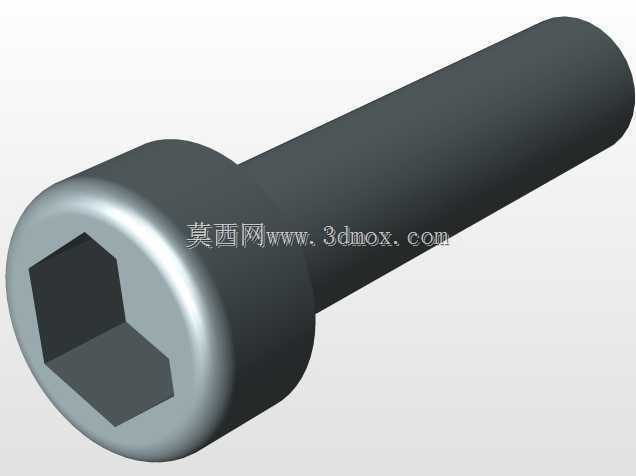

　　气流从轴向进入叶轮腔后，被高速旋转的叶轮获得动能，再沿蜗壳流道增压后从切向出口送出，这种结构风压高于同功率轴流风机，适合需要一定送风阻力的管路输送场景。底部的一体式共用底架是整套总成的安装基准，采用弯折焊接的框型结构，左右分别设置动力安装位与风机支撑位，安装面预留螺栓过孔，可直接将发动机缸体、蜗壳支脚通过紧固件锁附在机架上，机架底部为平直安装边，现场部署时可通过地脚螺栓固定在作业平台或者移动小车上，机架的跨距经过匹配设计，既避开了发动机运转时的振动频率区间，也控制了整机的外形边界，方便在狭小作业空间内摆放。建模过程中完整还原了各部件的装配约束关系：缸体散热鳍片的阵列间距、消声器的变径筒身段、蜗壳的渐开线曲面、

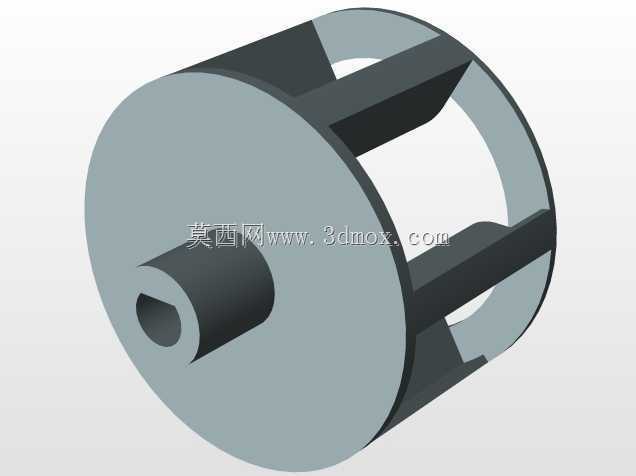

　　叶轮与蜗壳内壁的配合间隙、底架的弯折加强筋都做了实体还原，装配时动力轴与风机轴的同轴度公差在模型中通过配合面做了限位，实际装配时可通过调整底架上的安装垫片补偿加工误差，避免轴系不同心带来的振动异响。针对实际运维场景，模型中也预留了维护空间：发动机侧的火花塞、燃油接口位置无遮挡，蜗壳侧的端盖通过周向螺栓固定，拆开后即可取出叶轮清理积尘或者缠绕杂物，底架的镂空结构既减轻了整机重量，也方便叉车或者人工抬运时穿入绑带固定。整套结构没有冗余的复杂部件，动力与风机的匹配经过转速适配，发动机额定输出转速对应叶轮的最佳工作线速度，既保证出口风压满足送风要求，也不会因转速过高导致叶轮过载，适合小型移动式风源设备的结构设计参考，也可作为同类动力驱动流体设备的布局参照。
