交流稳压器铰接式安装支座结构

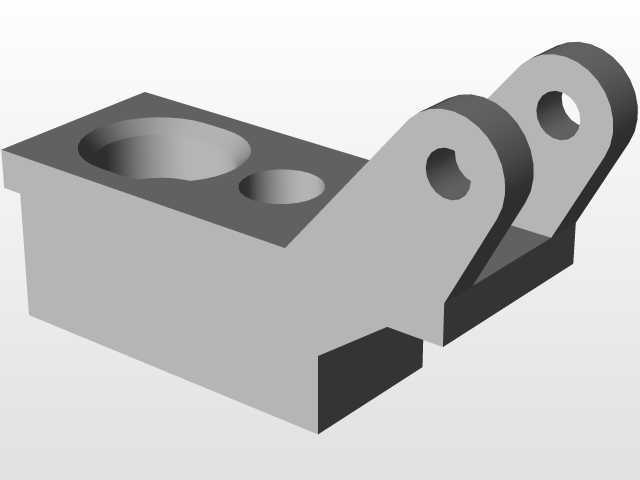

　　该零件属于交流稳压设备内部的安装连接支座，在整机装配中承担定位承载与铰接联动的双重作用，常见于调压式稳压器的碳刷驱动、铁芯压紧或抽头切换机构周边。零件主体为方块式基座，基座顶面开设一大一小两个同轴阶梯圆孔，大孔用于容纳稳压器的调压轴套、弹簧座或柱状功能元件，小孔可作为定位销孔、紧固螺钉过孔或者小直径导柱的穿行通道，孔口均做沉边处理，避免装配时锐边刮伤配套零件的配合面。基座一侧延伸出两片平行的带孔铰接耳板，耳板上的通孔为销轴回转配合位，两片耳板之间预留出均匀间隙，该间隙用于容纳联动摆杆、传动拨叉或者连杆端头，销轴穿入后可让被连接件在耳板间隙内完成小角度往复摆动，以此传递调压动作的驱动力，实现稳压器输出电压的自动补偿调节。

　　从实际装机场景来看，这类支座通常直接贴合固定在稳压器的金属安装底板或者绝缘框架上，基座底面为完整平面，装配时可依靠底面贴合定位，再通过顶面小孔穿入紧固件完成锁附，也可在基座侧方预留的凸台位置加装侧向顶丝，防止工作过程中受振动出现位置偏移。耳板的铰接孔中心高度经过匹配设计，和配套摆杆的回转中心保持同一轴线，避免连杆运动时出现卡滞、别劲的情况，耳板外侧做圆弧过渡，既消除了应力集中隐患，也减少了周边布线时割破绝缘层的风险。

　　结构设计上，基座采用实心块体构型，自身刚性充足，即便稳压器在调压过程中出现瞬时冲击载荷，也不会出现基座变形导致铰接孔同轴度超标的问题。两片铰接耳板和基座为一体化成型结构，无需额外拼接焊缝，受力路径从耳板销轴孔直接传递到基座实体，再分散到底部安装面，载荷传递顺畅。大直径容纳孔的深度根据内置元件的轴向尺寸设定，孔壁预留合理间隙，方便元件装入后保留微量浮动空间，补偿不同零件的加工累积误差。小孔的位置避开大孔的壁厚薄弱区，保证两个孔之间的实体壁厚满足强度要求，长期受紧固件压紧也不会出现开裂。

　　安装边界方面，基座的长宽尺寸决定了它在稳压器腔体内的占用平面范围，装配时需要确认基座侧边和周边变压器绕组、调压线圈、接线端子之间保留足够的电气安全间隙，耳板向上延伸的高度不能干涉上方的盖板安装，铰接销轴装入后两端不能超出耳板外圆过多，防止和相邻的钣金件发生运动摩擦。现场装配时先将基座底面贴合安装基准面，穿入紧固螺钉初步预紧，再穿入铰接销轴连接联动杆件，手动扳动摆杆验证回转全程无卡阻后，再按对角顺序锁紧基座固定螺钉，最后复查铰接孔的同轴度和摆杆摆动间隙，确保稳压器在电压波动触发调压动作时，整套传动机构运行平顺，不会出现传动卡涩导致调压滞后的问题。该结构兼顾了承载固定和铰接传动的功能，零件构型简洁，加工成型难度低，适合小批量稳压设备的装配配套使用。
