该零件属于交流稳压供电设备内部的驱动端轴承防护与安装构件,整体采用圆盘式主体配合底部双侧支撑脚的结构形式,主要作用是为旋转支承部件提供轴向定位端面,同时将轴承组件的载荷通过底部支脚传递到设备机架上。在现场成套装配场景中,这类端盖多用于稳压调压机构的端部封挡位置,隔开内部转动件与外部电气仓空间,避免运维过程中工具、线缆误触碰旋转部位,也能阻挡灰尘、纤维杂物进入轴承配合区域。

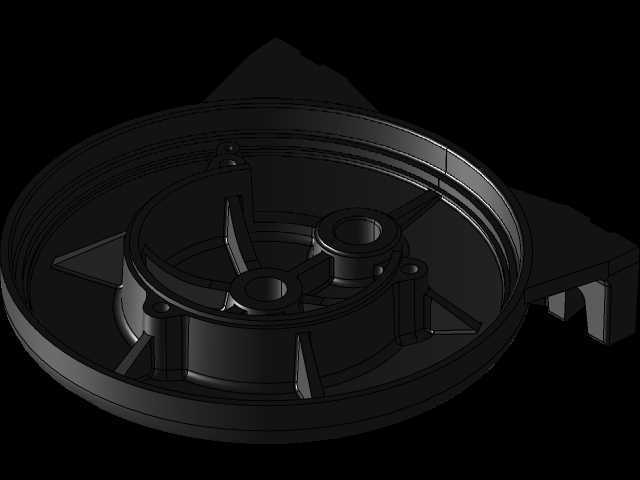

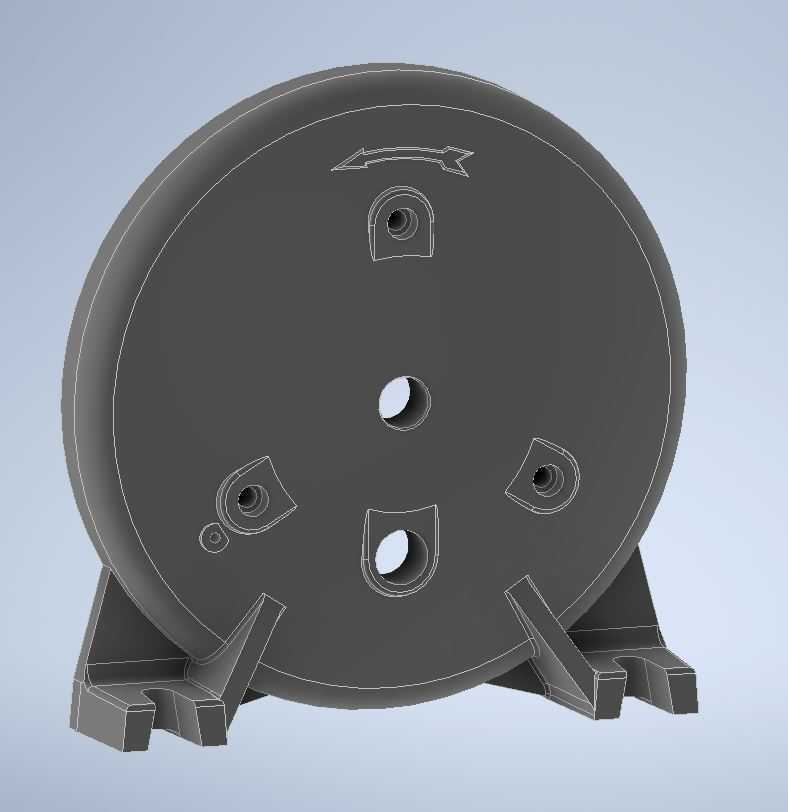

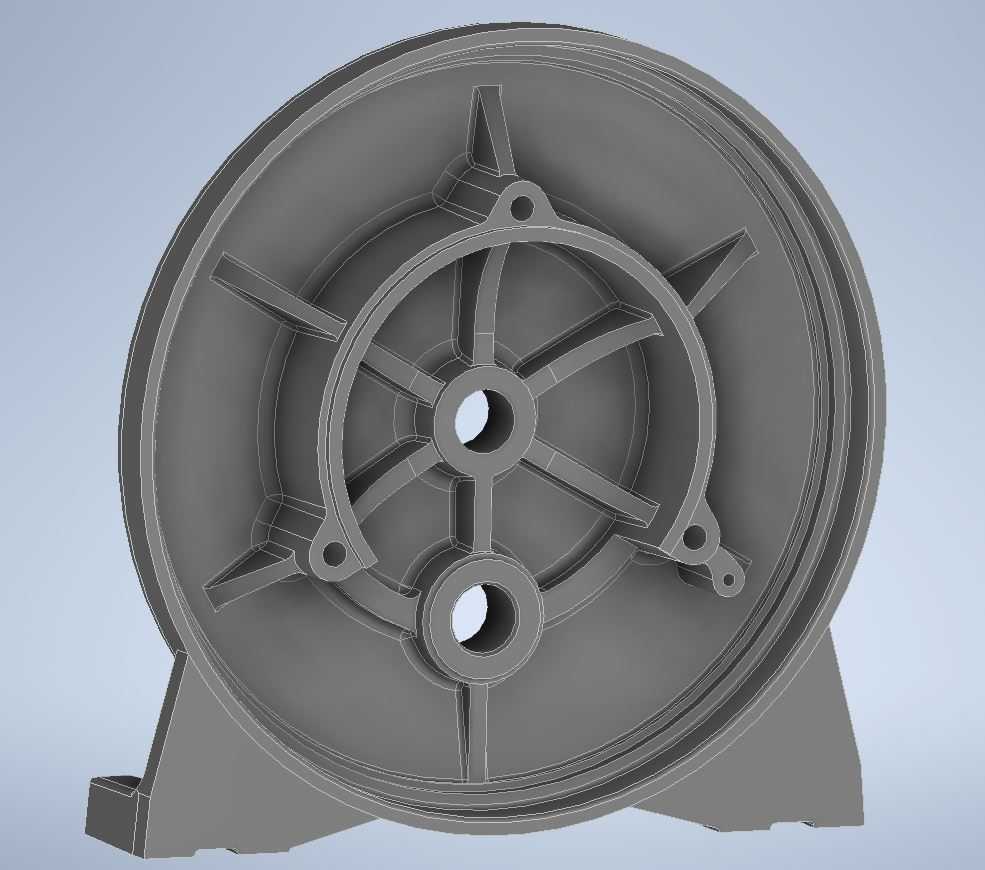

从结构布局来看,圆盘主体并非采用等厚平板设计,而是在对应轴承安装孔位处做了局部凸起的沉台,凸起区域预留了同轴通孔,用于穿入转轴或者避让轴承外圈定位台阶。盘面上分布的多个小孔分别承担不同功能:中心区域的大孔为转轴穿越通道,周边带凸台的孔位用于安装紧固螺钉,将端盖与轴承座或者机座端面锁紧;盘面上刻印的方向箭头用于装配时指示转轴旋转方向,避免车间总装时将相关配合件的朝向装反。底部伸出的两个带弯折加强筋的支脚,是整个零件的安装边界核心,支脚末端做了加宽的贴合平面,平面上预留安装孔,可直接通过螺栓固定在机架横梁上,支脚与圆盘主体交接处设置三角加强肋,抵消设备运行时转轴带来的径向振动载荷,避免长期受力后支脚出现疲劳变形。
设计过程中首先要确认的是转轴穿越孔的同轴度要求,该孔轴线需要与后端轴承内孔轴线保持重合,否则转轴运转时会出现别劲、卡滞,额外增加驱动负载。盘面上各个螺钉孔的位置度需要结合配对轴承座的孔位同步校核,孔边到圆盘外边缘的壁厚要保留足够余量,避免锁紧紧固螺钉时盘面出现应力开裂。底部支脚的跨距设计参考了整机机架的安装梁间距,支脚底面与圆盘背面的垂直度公差需要严格控制,保证端盖装夹后盘面与转轴轴线保持垂直,防止轴承外圈受到额外的偏载力矩。
在整机运维场景里,该端盖拆卸后即可直接暴露轴承部位,方便检修人员补充润滑脂或者更换磨损轴承,不需要拆解整个稳压调压机构,大幅缩短现场停机维护的时长。圆盘外缘做了圆滑过渡处理,没有尖锐棱角,既避免装配时划伤操作人员线缆绝缘层,也能减少应力集中风险。支脚末端的开槽结构可以适配小范围的安装孔位偏差,降低机架焊接加工时孔位误差带来的装配难度,不需要现场二次扩孔即可完成对位安装。
建模时需要重点还原各个凸台的高度差、支脚弯折角度以及加强筋的厚度,这些细节直接决定后续3D打印样件或者机加工件的装配匹配度,同时要核对所有开孔的避让空间,保证转轴、紧固件安装后不会和周边电气元件发生运动干涉。
