交流稳压器用异型支撑安装固定支架

　　在交流稳压类输配电配套设备的结构体系中，支撑固定类零件的设计合理性直接决定整机运行的结构稳定性与长期可靠性，本次涉及的这款支架零件，是专门针对柜式交流稳压器内部核心调压组件的安装定位需求开发的专用支撑结构。从实际应用场景来看，交流稳压器多部署在工业车间配电端、商用楼宇供电进线侧、精密设备供电前端等场景，设备运行过程中会伴随内部铁芯的电磁振动、周边设备传导的机械振动，甚至部分工业场景还存在长期的温湿度循环变化，这就要求配套的支撑支架既要具备足够的结构刚度抑制振动位移，也要兼顾安装调试阶段的操作便利性，同时还要适配稳压器内部紧凑的排布空间，避免与周边的接线端子、散热风道、调压模块产生结构干涉。

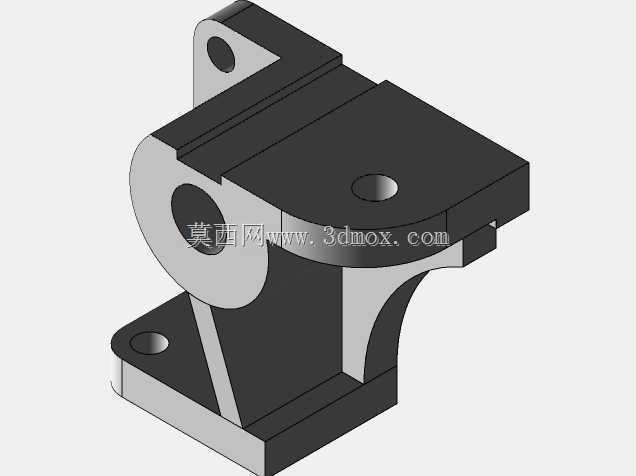

　　从功能特性层面拆解，这款支架采用一体化铸造成型后做机加工精修的工艺路线，整体结构分为三个功能区段：底部的平直安装基面、中部的斜向加强支撑臂、上部的铰接承载座。底部安装基面设置了两个沉头安装孔，用于将整个支架固定在稳压器的内部安装钣金上，沉孔结构可以保证固定螺栓的头部完全没入零件基面以下，不会突出平面影响上部组件的安装贴合度，安装基面的平面度公差控制在0.1mm以内，避免安装后出现附加的装配应力导致零件长期受力变形。中部的支撑结构没有采用常规的直臂加筋设计，而是结合上部承载的载荷方向做了变截面的弧形过渡，在支架的侧部设置了三角形的加强肋，这种设计一方面可以在同等零件重量的前提下提升结构的抗弯曲、抗扭转刚度，另一方面弧形的过渡结构可以减少应力集中系数，避免设备长期振动过程中在转角位置出现疲劳裂纹，经过载荷校核，在承受上部组件15kg的额定静载荷叠加2倍频的振动载荷时，支架的最大形变量不超过0.05mm，完全满足稳压器长期运行的结构精度要求。上部的铰接承载座设置了同轴的通孔结构，用于穿装铰接销轴连接调压组件的活动端，孔位的圆柱度公差控制在0.02mm以内，孔壁的表面粗糙度达到Ra1.6，保证销轴转动过程中不会出现卡滞、偏磨的问题，同时上部承载座的顶面还设置了一个螺纹安装孔，用于固定调压组件的限位挡板，对活动组件的行程极限位置进行机械限位，避免调压过程中出现超程脱开的故障。

　　从设计思路的角度复盘，这款支架在初始方案阶段曾经考虑过采用焊接钣金件的结构形式，也就是用钢板切割后焊接成对应的支撑形状，但经过工艺性评估后发现，焊接结构会存在焊接变形难以控制、焊缝位置应力集中明显、长期振动下焊缝容易开裂的问题，而且钣金焊接件的孔位精度需要靠焊接后的二次机加工保证，整体加工成本并不比铸件低，因此最终选定了铸铝合金作为零件材质，一体化铸造成型后仅对安装基面、铰接孔、安装孔位做精加工，既保证了零件的结构整体性，也控制了零件的整体重量，铸铝合金的材质本身还具备不错的阻尼特性，可以更好地吸收设备运行过程中的振动能量，降低结构传导的振动噪音。在安装边界的尺寸设计上，这款支架的底部安装孔中心距严格匹配稳压器内部安装梁的标准孔位，不需要现场重新打孔就可以直接完成装配，整体的外轮廓尺寸经过反复的排布校核，安装完成后与周边的散热风道预留了不小于15mm的间隙，与侧面的接线端子排预留了20mm以上的电气安全间隙，完全符合低压配电设备的电气安全间距要求，同时支架的上部铰接孔中心高度与调压组件的转动中心高度完全对齐，装配后不需要额外调整垫片就可以保证转动副的同轴度，大幅减少了现场装配的调试工作量。

　　在细节设计上，这款支架的所有锐边都做了R2的圆角倒钝处理，避免装配过程中划伤操作人员的手部，也防止尖锐边角在长期使用过程中划破周边的导线绝缘层造成电气故障；零件的表面做了喷塑处理，具备不错的耐锈蚀、耐绝缘性能，即使在相对湿度达到85%的使用环境中，也不会出现锈蚀掉屑的问题，避免金属碎屑掉落到内部电气元件上造成短路故障。从实际的装配适配性来看，这款支架不仅可以适配对应型号的交流稳压器，在部分结构尺寸相近的柱式调压器、低压无功补偿装置中，也可以作为通用支撑件使用，只需要根据实际的安装孔位做微小的尺寸调整就可以完成适配，具备一定的结构通用性。在结构强度验证阶段，这款支架通过了1000小时的振动老化测试、-20℃到60℃的温循测试，测试过程中没有出现结构变形、裂纹、连接松动的问题，完全满足交流稳压类设备的长期使用要求。
