钢管桁架式越野休闲卡丁车结构设计

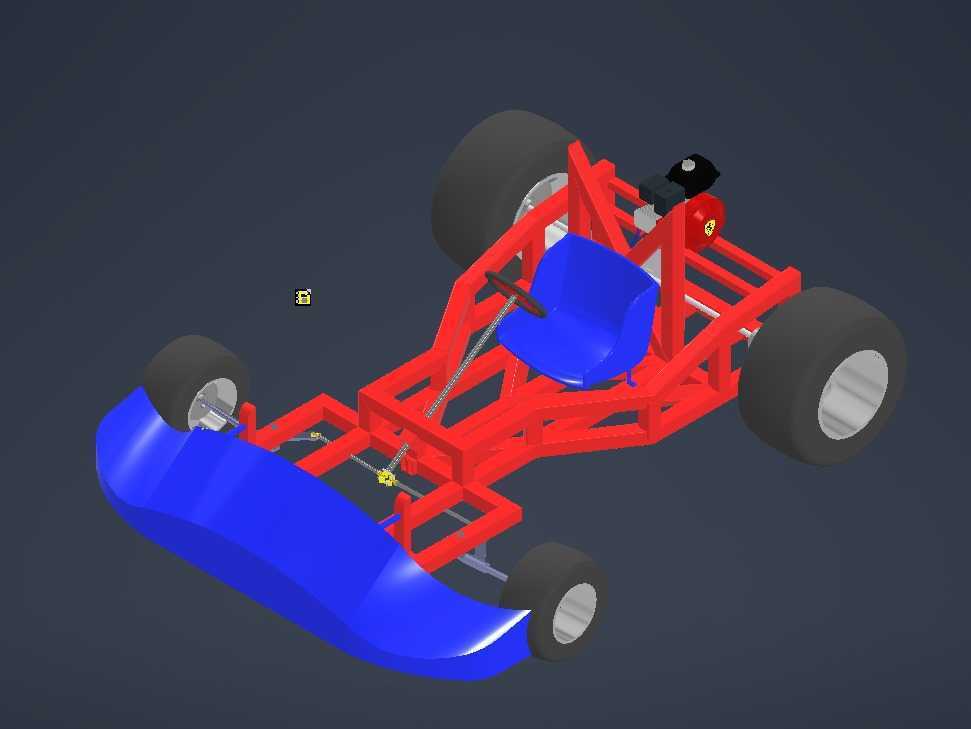

　　这套卡丁车三维结构方案面向户外休闲场地、景区游乐运营、青少年赛车体验以及小型越野竞速场景开发，整车采用外露空间钢管桁架作为承载主体，没有采用常规乘用车的封闭承载式车身，所有动力、行走、操控、乘坐部件都直接挂载在管架节点上，结构逻辑直白，拆装维护门槛低，非常适合小批量定制改装与场地运维。

　　从实际使用角度看，这类小车主要承担短距离低速竞速、漂移体验、非铺装路面穿行等任务，整车离地间隙预留充足，前轮设置大转角转向边界，后轮采用宽幅低气压轮胎，在草地、砂石、压实土路表面都能获得足够抓地力。前部加装的弧形蓝色前护板一方面承担低速碰撞缓冲作用，避免管架前端直接撞击障碍物，另一方面也能阻挡行驶中卷起的碎石、泥水向后飞溅，保护驾驶员腿部与转向拉杆区域。

　　底盘管架采用分段焊接的空间桁架布局，红色钢管沿纵向布置主承载纵梁，横向穿插多道横梁形成闭环，座舱周围的管段同时充当防滚保护结构，侧方管梁在车辆侧倾时能够承接冲击载荷。设计过程中优先把受力点布置在管件交汇节点：转向机安装座、发动机悬置点、后轮轴支撑座、座椅固定位都直接贴合在节点附近，避免在单根钢管中段形成大跨度悬臂受力，从根源降低管体局部弯折变形风险。管件弯折半径与相贯线切口都在三维环境中完成匹配，现场焊接时不需要额外修配切口，拼接对位效率明显提升。

　　行走系统方面，四个车轮均采用大尺寸厚胎壁轮胎，轮毂与轮辐造型简化，重点保障低速冲击下的耐用性。前后轮的安装距、轮距参数在建模时同步校核了转向阿克曼几何，打满方向时内侧轮转角大于外侧轮，减少轮胎原地滑动磨损。转向柱从座舱前方斜向延伸至方向盘，转向拉杆沿前轴后方横向布置，拉杆两端球头的活动摆角预留了足够余量，在悬架上下跳动过程中不会出现球头拉脱或运动干涉。

　　座舱区域的蓝色一体式座椅采用凹陷盆型造型，座面与靠背形成侧向包裹，驾驶员过弯时能够获得基础侧向支撑，座椅底部通过四个安装点固定在车架横梁上，安装孔位预留了前后调节的冗余空间，可以适配不同身高驾驶者。方向盘布置在座椅前上方，转向柱倾角贴合普通坐姿手臂操作角度，腿部到前护板之间预留出踩踏操作空间，油门、制动踏板的安装区域在管架前部留出独立安装平面。

　　动力单元后置在后轴上方的管架舱位内，黑色动力总成通过红色悬置支架固定，支架与车架之间形成三点支撑，能够抵消发动机运转产生的振动，避免振动直接传递到整个车架引发共振。后轮作为驱动轮，动力传递路径短，传动部件少，故障点集中在后轴周边，日常检修时不需要拆解前部结构。后轴周边的管架特意加宽形成支撑框，既约束驱动桥的横向窜动，也为链轮、链条等传动部件留出防护空间，防止异物卷入。

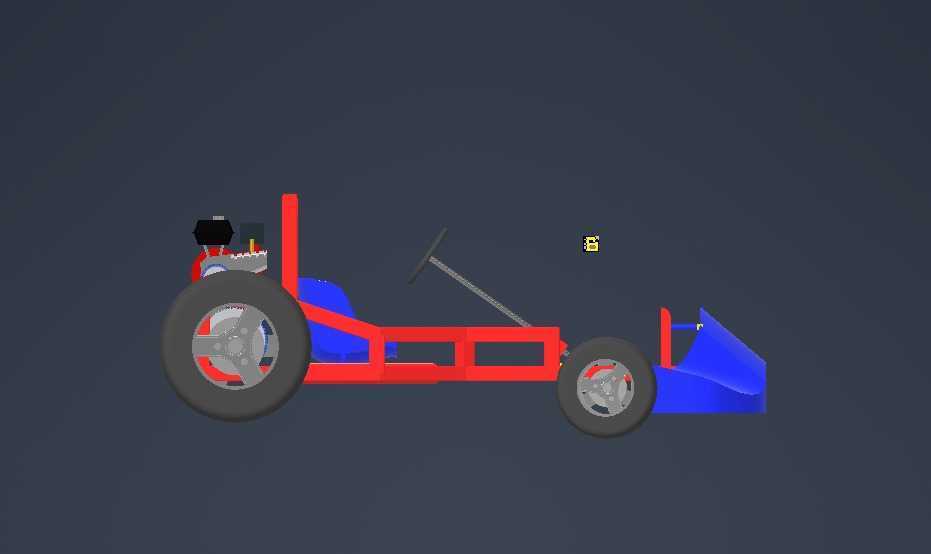

　　外形尺寸层面，整车长宽高按照单人小型卡丁车的场地通行边界设定，整车宽度小于常规景区游步道的单车道宽度，长度控制在小型拖车可承载范围内，运输时不需要额外拆解车轮。最低离地高度参照非铺装路面的常见凸起石块高度设定，通过角与接近角都留出余量，前部弧形护板最低点高于车架主纵梁，冲坡时护板先接触障碍物也不会直接顶弯主承载结构。车轮转向极限位置与前护板、管架之间均保留安全间隙，满角打方向时轮胎不会摩擦护板或拉杆。

　　建模过程中所有运动部件都完成了动态干涉校验：悬架上下极限行程、方向盘全转角范围、后轮跳动边界都逐一模拟，确认轮胎、拉杆、车架、座椅之间不存在硬碰撞。外露的管架结构也方便后期加装附属部件，比如侧面防护杠、车头灯组、后防撞杠都可以直接在现有管段上找到焊接或螺栓固定点位，不需要重新改动主底盘结构，适配不同场地的个性化改装需求。
