这套轴承支撑构件多用于交流稳压调压设备的内部传动链路里,承担转轴径向承载与摆臂铰接导向的双重作用,在稳压装置的碳刷滑移调压、调压器传动摆臂工位中,它既要托住旋转轴系的径向载荷,又要为联动摆杆提供固定铰接支点,避免调压过程中传动件出现径向窜动、摆臂偏摆卡滞的问题。

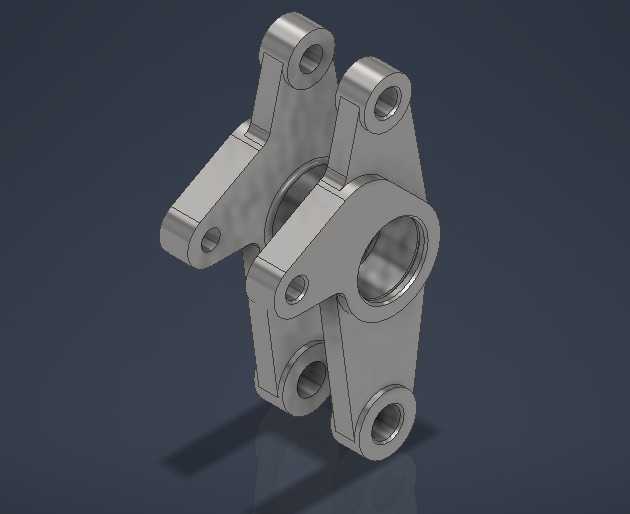

从实际装配边界来看,构件主体采用一体式铸钢铣削成型的结构逻辑,中部是大口径的主轴承安装通孔,孔位预留了标准轴承的压装台阶,孔内壁加工公差控制在H7区间,可直接压入深沟球轴承或者含油轴套,转轴穿装后两端可以搭配孔用挡圈完成轴向限位,主孔周边的加厚凸台直接把转轴运转产生的径向载荷分散到整个支座本体,避免薄壁位置出现应力集中开裂。主孔侧向延伸出的带孔耳板是摆臂联动的铰接点位,耳板孔同轴度要求控制在0.02mm以内,穿装铰接销之后可以让联动摆杆绕该点位做小角度往复摆动,耳板两侧做了加厚翻边处理,承受摆臂往复拉动的交变载荷时不会出现耳板掰裂的失效情况。
构件上下分布的四组安装通孔是整机固定的核心边界,孔位间距完全匹配稳压设备内部安装基板的预装螺柱,装配时直接穿入内六角螺栓锁紧即可,不需要额外现场配钻打孔,安装孔周边都做了沉台凸台,螺栓锁紧时压紧力直接作用在凸台端面上,不会把支座的薄壁板面压出凹陷变形。整体外形的外轮廓没有突兀的尖角,所有棱边都做了R3-R5的铸造圆角,既方便铸造成型时的金属液充型,也避免后续装配调试时锋利边角划伤操作人员。
设计阶段最先敲定的是中部主轴承孔的中心高尺寸,这个尺寸直接决定了调压传动齿轮的啮合侧隙,中心高公差控制在±0.05mm,既不会因为中心距过小导致齿轮啮合卡滞、运转阻力陡增,也不会因为中心距过大出现齿轮侧隙超差、调压传动回程空程过大的问题。两侧铰接耳板的孔位平行度全程和主轴承孔做平行度约束,保证穿装之后摆臂摆动平面和转轴轴线完全垂直,不会出现摆臂运动过程中别劲、碳刷滑移轨迹偏移的故障。
在实际工况里,交流稳压器工作时内部调压器的碳刷需要随着输入电压波动持续小幅调整位置,整套传动连杆每天会产生上千次的小角度往复摆动,这个轴承支座作为整个传动链的固定基准件,不能出现微量位移或者形变,所以本体的壁厚分布做了针对性优化:载荷集中的主孔周边壁厚设置为12mm,铰接耳板位置壁厚10mm,连接各点位的肋板位置壁厚6mm,在保证整体刚性满足十年以上交变载荷使用需求的前提下,尽可能控制铸件整体重量,减少整机的无用负载。构件侧面预留的小定位销孔,可以在装配时先穿入定位销完成和安装基板的初定位,再锁紧固定螺栓,完全避免批量装配时孔位错位、强行锁螺栓导致的支座内应力残留。
和常规分体式轴承支座相比,这种把主轴承支撑、摆臂铰接点位、整机安装接口整合在同一个铸件上的设计,省去了多个分体零件拼接装配的累积公差,装配时不需要反复调整多个支座之间的同轴度,整机装配效率能提升近40%,同时长期运行后也不会出现分体连接件松动导致的传动精度丢失问题,非常适合中小功率交流稳压设备的内部传动模组使用,构件的所有外安装面都预留了足够的扳手操作空间,后期维护拆卸轴承或者铰接销时,标准扳手可以直接伸入操作,不需要周边其他零件完全拆解,现场维保的便利性也做了充分考量。
