摩托车卡钳冷却用空气导流结构

摩托车在连续制动工况下，尤其是山路长下坡、赛道连续重刹场景中，制动卡钳会因摩擦片与制动盘的持续摩擦快速升温，一旦温度超过制动液沸点、摩擦片热衰减阈值，就会出现制动脚感变软、制动力矩骤降的热衰退问题，直接影响骑行安全。这套空气导流结构的核心作用，就是在车辆行驶过程中，利用迎面而来的高速气流，将外部低温空气定向引导至卡钳的散热鳍片、活塞腔体以及制动盘接触区域，通过强制对流带走制动过程中积累的热量，把卡钳工作温度控制在合理区间内，避免热失效风险。

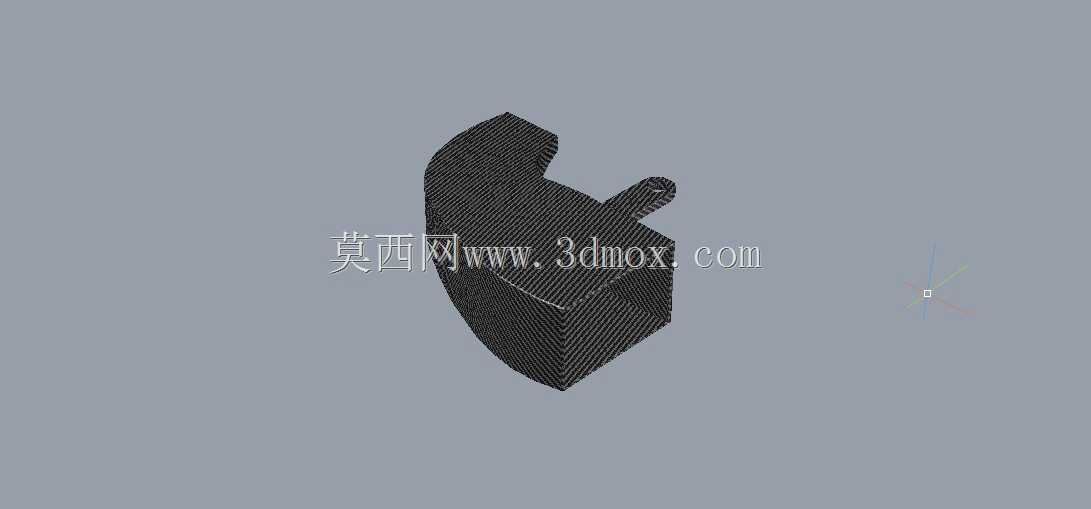

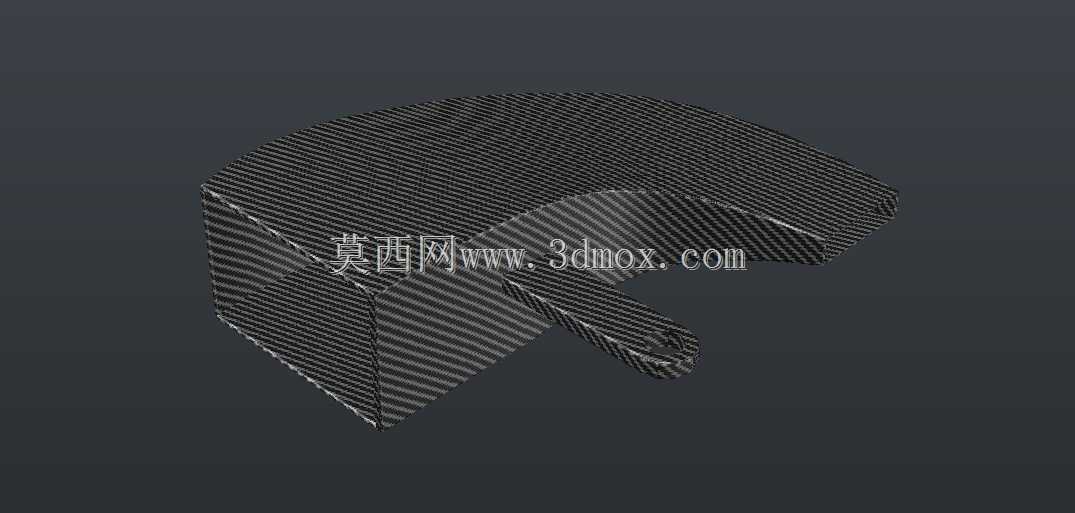

从结构设计来看，该导流件采用贴合前叉下部安装位的弧形贴合面，整体轮廓顺着车轮内侧的气流走向做了顺滑过渡，没有突兀的直角或凸起结构，尽可能降低导流结构本身带来的风阻系数。导流通道的入口端做了外扩的喇叭口造型，能够在车辆行进时捕获更多的迎面气流，通道截面从入口到出口逐步收窄，利用文丘里效应提升出口处的气流流速，让高速气流直接冲刷卡钳的高温区域，相比无导流的自然散热状态，能大幅提升卡钳与周边空气的热交换效率。

设计过程中首先要考虑安装边界的适配性，导流件的内侧曲面完全匹配对应车型前叉的安装柱轮廓，预留的安装耳位置与原车卡钳固定螺栓的安装位完全重合，不需要额外在车架或前叉上打孔改装，直接替换原有装饰盖板或者加装在卡钳侧方即可，安装耳处做了加厚处理，同时预留了螺栓沉头空间，避免螺栓突出影响周边部件运动，也防止长期行驶震动导致安装位开裂。导流件的外侧轮廓做了内收处理，与车轮辐条、减震筒的运动间隙控制在安全范围内，即使在减震压缩到最大行程、车轮发生一定偏转的情况下，也不会与运动部件发生干涉，同时避开了刹车油管的走线位置，不会挤压或磨损油管外层防护层。

针对不同行驶场景的气流特性，导流通道的出口角度做了反复调整，最终确定的出风角度能够让气流同时覆盖卡钳的两个核心散热区域：一部分气流直接吹向卡钳活塞背部的散热筋，带走活塞传导过来的热量，避免高温传递到制动液导致气阻；另一部分气流顺着卡钳与制动盘的间隙流动，带走摩擦片表面的热量，降低摩擦片的工作温度，延缓摩擦材料的热衰减速度。导流件的表面做了碳纤维纹理的强化结构设计，不仅是为了外观质感，更重要的是这种等距的加强筋结构能够在不增加整体壁厚的前提下，提升部件的结构刚性，抵御行驶过程中路面带起的碎石冲击，也能在高速气流的长期冲刷下保持结构稳定，不会出现形变导致导流角度偏移。

在尺寸把控上，整个导流件的轴向宽度不超过卡钳本体的宽度，不会额外增加车轮侧的突出量，避免车辆倾倒时直接撞击导流件导致损坏；径向高度控制在刹车盘外径以内，不会与挡泥板、轮圈边缘发生剐蹭。导流通道的内壁做了顺滑的圆弧过渡，没有台阶或锐角，减少气流在通道内部的涡流损耗，让气流能够顺畅地从入口流向出口，最大化利用行驶气流的散热潜力。

实际装车验证中，这套导流结构在时速60公里以上的行驶状态下就能产生明显的散热增益，连续十次重刹后的卡钳温度比无导流状态低20%以上，能够有效延长制动系统的连续工作稳定性，对于日常通勤的长下坡路段、赛道日的激烈驾驶场景都有明确的实用价值。设计时也充分考虑了不同卡钳型号的适配性，基础的弧形贴合面可以根据不同车型的卡钳安装位置做小幅调整，安装耳的孔位可以根据实际螺栓间距做适配修改，不需要大幅改动整体结构就能适配多数主流的单活塞、双活塞摩托车前卡钳安装需求。
