人字纹越野橡胶轮胎外观结构

　　该模型呈现的是一只带有人字形胎面花纹的环形橡胶轮胎，整体以黑色胎体和红色纹路进行外观区分，适合用于车辆行走系统方案展示、越野轮胎造型评审、装配干涉检查以及渲染效果验证。轮胎作为车辆与地面直接接触的部件，其结构并不只是一个简单圆环，胎面花纹走向、沟槽深度、胎肩过渡、胎侧弧度和内圈安装边界都会影响抓地、排水、排泥、耐磨以及与轮辋的配合关系。

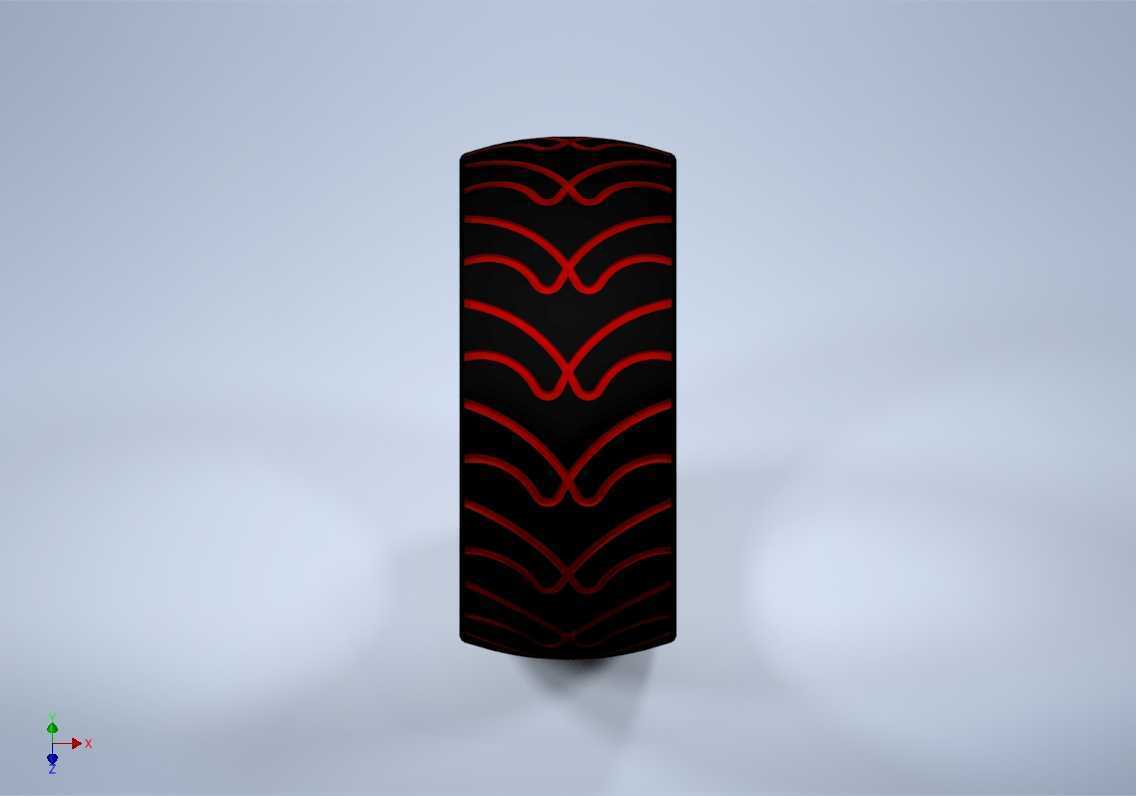

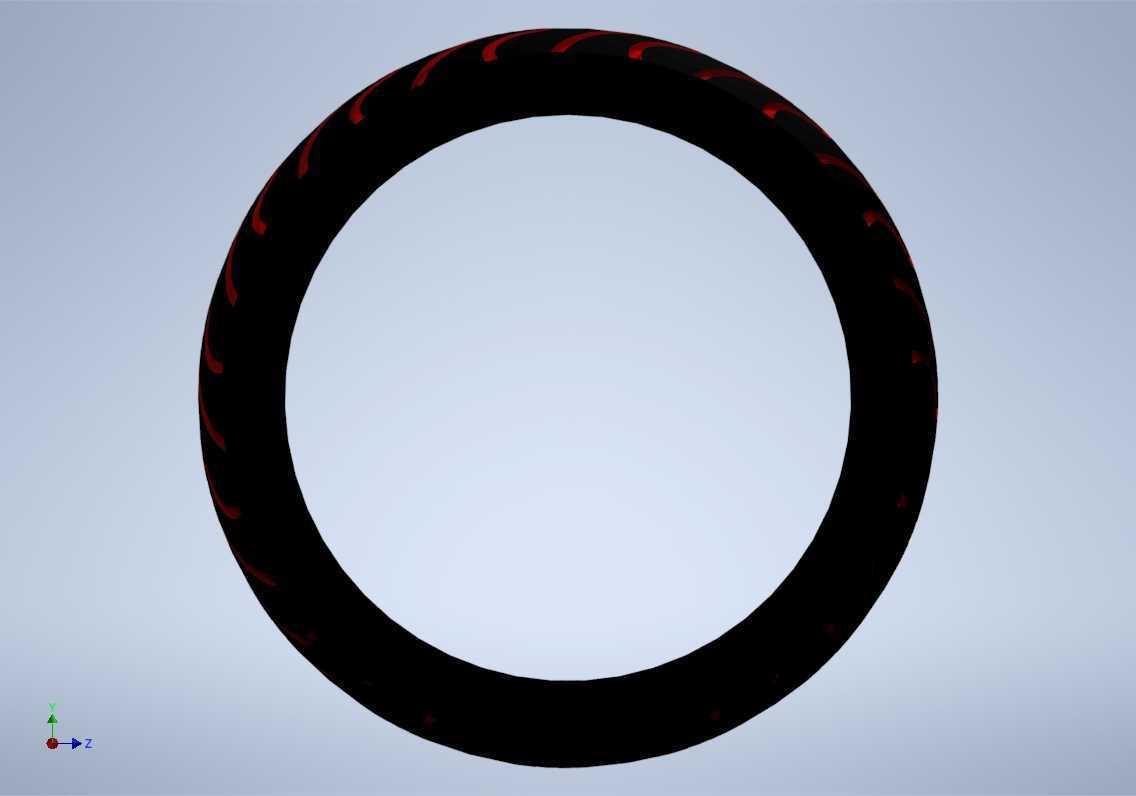

　　从外形上看，胎体采用宽厚的环形截面，外圆为接地区域，内圆对应轮辋装配位置。胎面连续布置人字形纹路，纹路沿圆周方向交错展开，形成类似箭头状的抓地齿形。这种花纹在松软泥土、砂石路面、雪地或非铺装场地中具有较强的嵌入能力，轮胎转动时花纹边缘可以切入地面，增加纵向牵引和侧向抗滑能力。相邻花纹之间保留沟槽，能够在泥泞环境中让泥土顺着沟槽排出，减少胎面被泥层填满后抓地力下降的问题。

　　建模时需要重点控制胎面外轮廓与内圈安装面的同轴关系。轮胎属于回转类零件，基础断面可先通过草图确定胎冠宽度、胎侧厚度、内圈直径和圆角过渡，再利用旋转方式形成主体。人字花纹不宜简单贴附平面图案，实际结构中花纹块具有一定高度和侧壁倾角，纹路根部应设置圆角，避免应力集中。若用于后续工程深化，可将花纹块按阵列或沿曲线分布的方式建立，并根据胎面曲率调整每个花纹块的方向，使纹路与环形表面保持连续贴合。

　　安装边界方面，内圈直径、胎圈宽度和轮辋宽度需要匹配。轮胎装入轮辋后，内圈胎圈部位承担定位和密封作用，若模型用于整车装配，应预留轮辋凸缘、制动盘、轮毂法兰以及转向节附近的运动空间。胎侧外扩弧度不能与车架、挡泥板或悬架杆件发生干涉，尤其在车辆满载、转向和悬架跳动工况下，轮胎上方和侧向都需要保留足够间隙。对于越野使用场景，还应考虑低气压行驶时胎体变形量，胎肩与车身护板之间的边界不能按静态刚性体简单处理。

　　胎面花纹的设计思路围绕抓地与自清洁展开。人字形纹路中央交汇、两侧向后展开，旋转方向明确，前进时花纹块可像连续刮板一样作用于地面；反向安装时排水排泥方向会发生变化，因此在实际产品上通常需要在胎侧标注转动方向。花纹块边缘越清晰，抓地咬合越明显，但过硬的棱角会带来噪声和磨损不均；模型中纹路根部和顶端采用圆滑过渡，更接近橡胶模具成型后的真实状态。红色纹路区域可理解为外观标识或胎面花纹高亮层，在渲染展示中能够突出沟槽走向，也便于评审人员快速识别花纹密度和排布节奏。

　　在设备用途上，这类轮胎可对应小型越野车、全地形车、农用运输车、机器人移动底盘或特种作业车辆的行走部件。不同场景对轮胎的关注点不同：农用和工程场景强调泥泞路面牵引，机器人底盘关注尺寸紧凑与接地稳定性，休闲越野车辆则同时重视外观视觉效果和胎纹辨识度。三维模型在这些场景中可用于轮辋配套设计、整车姿态检查、运动包络分析、宣传图渲染以及模具方案前期沟通。

　　结构细节上，胎冠区域最宽，承担主要接地压力；胎肩位于胎面与胎侧交界处，转弯时承受较大侧向载荷，因此花纹在肩部应连续延伸，不应突然中断。胎侧相对柔软，起到缓冲冲击的作用，截面厚度由胎冠向胎圈逐渐变化。内圈胎圈位置通常包含增强结构，外形上表现为较平直的安装基面和圆角过渡，建模时即使不表达内部帘布层，也应在外部尺寸上体现胎圈与轮辋接触的轮廓。

　　尺寸校核可围绕外直径、断面宽度、内圈直径、胎面宽度、花纹高度和沟槽宽度展开。外直径影响车辆离地间隙和传动比匹配，断面宽度影响接地面积与接地压强，内圈直径决定轮辋规格，花纹高度则关系到抓地性能和橡胶用量。若将该模型放入装配体，应先依据轮辋中心建立轴线，再以轮胎内圈与轮辋外圆同轴约束，胎侧方向按照车辆前进方向确认，保证人字花纹箭头方向与设计行驶方向一致。

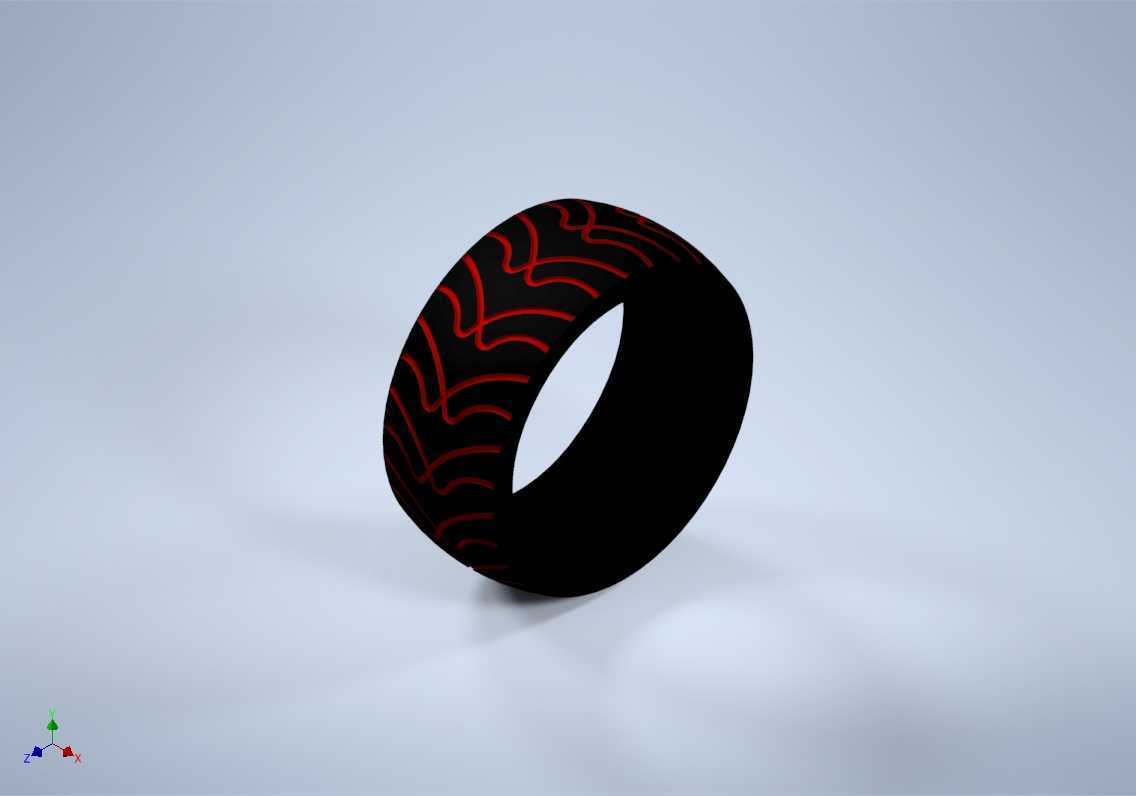

　　渲染表现中，黑色胎体采用略带粗糙感的橡胶材质，能够反映轮胎表面哑光、微弱反光的视觉特征；红色花纹使用较高饱和度，可强化胎面纹路的连续性。展示角度宜选择斜侧视角，既能看到环形胎体的厚度，也能观察人字纹在圆周上的延伸。对于结构设计人员，模型的价值不止于外观，还在于通过胎面、胎肩、胎侧和胎圈的连续几何关系，把轮胎从地面接触、轮辋安装到整车空间避让的工程逻辑完整表达出来。
