乘用车辆黑色合金轮毂结构设计

　　该轮辋部件主要服务于乘用车辆行走系统，在整车布置中承担轮胎承载、轮端定位与行驶力传递的作用。实际装车时，轮辋外侧与轮胎胎圈配合，内侧通过中心孔、螺栓孔与转向节或后桥半轴的轮毂法兰对接，制动盘、制动鼓等部件布置在轮辋内腔附近，因此轮辋宽度、径向深度和内侧避让空间直接影响轮胎选型、制动件包络以及悬架跳动间隙。

　　从结构功能看，轮辋并非简单圆筒件。外缘两侧的胎圈座需要提供稳定的支撑半径，使轮胎在充气后保持同轴定位；轮缘部位承担胎侧限位，过弯、侧倾和冲击载荷下要避免胎圈脱开。中部筒身承担轴向连接，将外侧轮缘与内侧安装区域连成整体，壁厚变化需要兼顾刚度与减重。靠近安装侧的台阶、凸缘和过渡圆角，一方面为轮胎拆装提供导向，另一方面为制动系统、悬架球头、挡泥板及轮罩留出安全边界。

　　建模时可先围绕回转轴线建立主体轮廓，再依据胎圈座、轮缘、槽底和安装法兰的功能分区确定各段直径。轮辋中部通常设置较深的环槽，便于轮胎装拆时让胎圈落入；两侧胎圈座直径、锥度和圆角半径需要保持协调，过紧会增加装配难度，过松则可能造成轮胎滑移。外侧轮缘的翻边高度不能只按外观确定，需要结合轮胎扁平比、胎唇厚度和侧向载荷校核；内侧轮廓则要重点检查与制动卡钳、平衡块、气门嘴以及轮毂螺栓的干涉关系。

　　在整车场景中，轮辋所受载荷较为复杂。车辆直线行驶时，轮辋主要传递垂向支撑力和驱动力；转弯时，胎圈座与轮缘区域承受侧向弯矩；经过坑洼、路肩冲击时，局部轮缘和筒身过渡区会出现峰值应力。因此结构过渡处不宜采用尖锐台阶，圆角、拔模斜度和壁厚渐变都应在数模中明确表达。若面向铸造或锻造工艺，还需考虑材料在厚壁区域的收缩趋势，避免局部热节导致强度下降；若面向数控加工验证，则应保留安装面、中心孔和螺栓分布圆等关键基准。

　　安装边界方面，轮辋中心孔需与轮毂轴头形成可靠配合，螺栓孔分布圆、孔数和孔径决定适配车型范围。偏距会影响轮距和轴承受力，轮辋向外移动过多可能增加轮毂轴承弯矩，并使轮胎与翼子板发生刮擦；向内移动过多则可能侵占制动卡钳和悬架空间。轮辋宽度应与轮胎标称宽度匹配，过宽会改变胎侧支撑状态，过窄则会限制轮胎接地面积并影响胎圈定位。

　　该类部件在设计评审中常被放入整车底盘总装中进行运动校核：一是检查轮胎在最大转向角时与拉杆、减振器、轮罩内衬的间隙；二是检查悬架全行程跳动时轮胎与车身边界的距离；三是检查制动热态膨胀、碎石堆积和雪地防滑链安装后的附加空间。三维模型中保留完整的内外侧轮廓，能够让结构工程师在早期发现制动卡钳避让不足、气门嘴位置不合理、平衡块安装空间受限等问题。

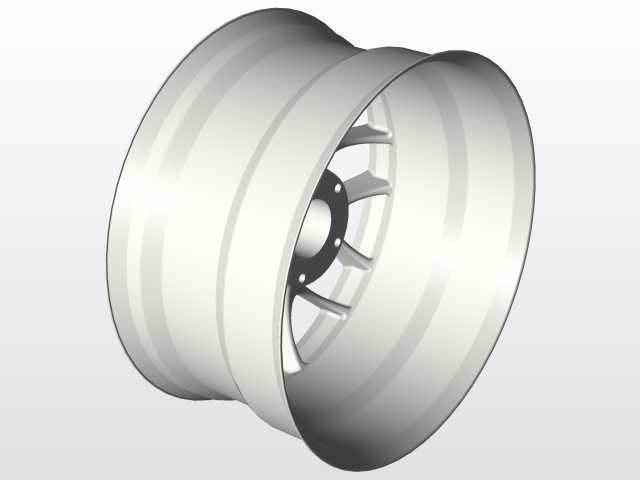

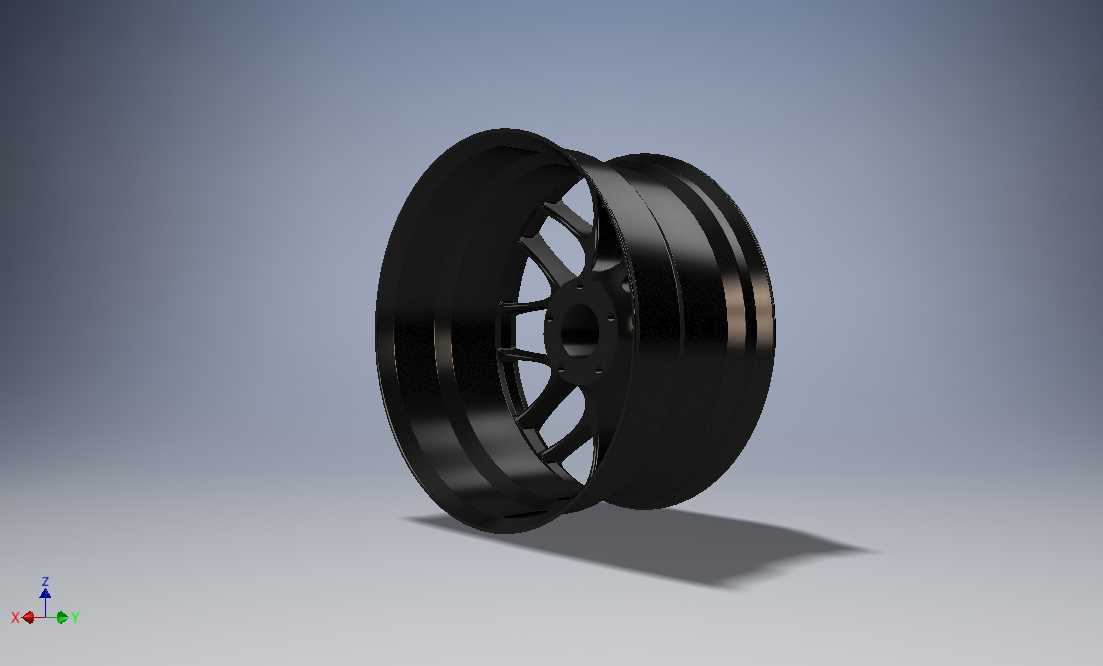

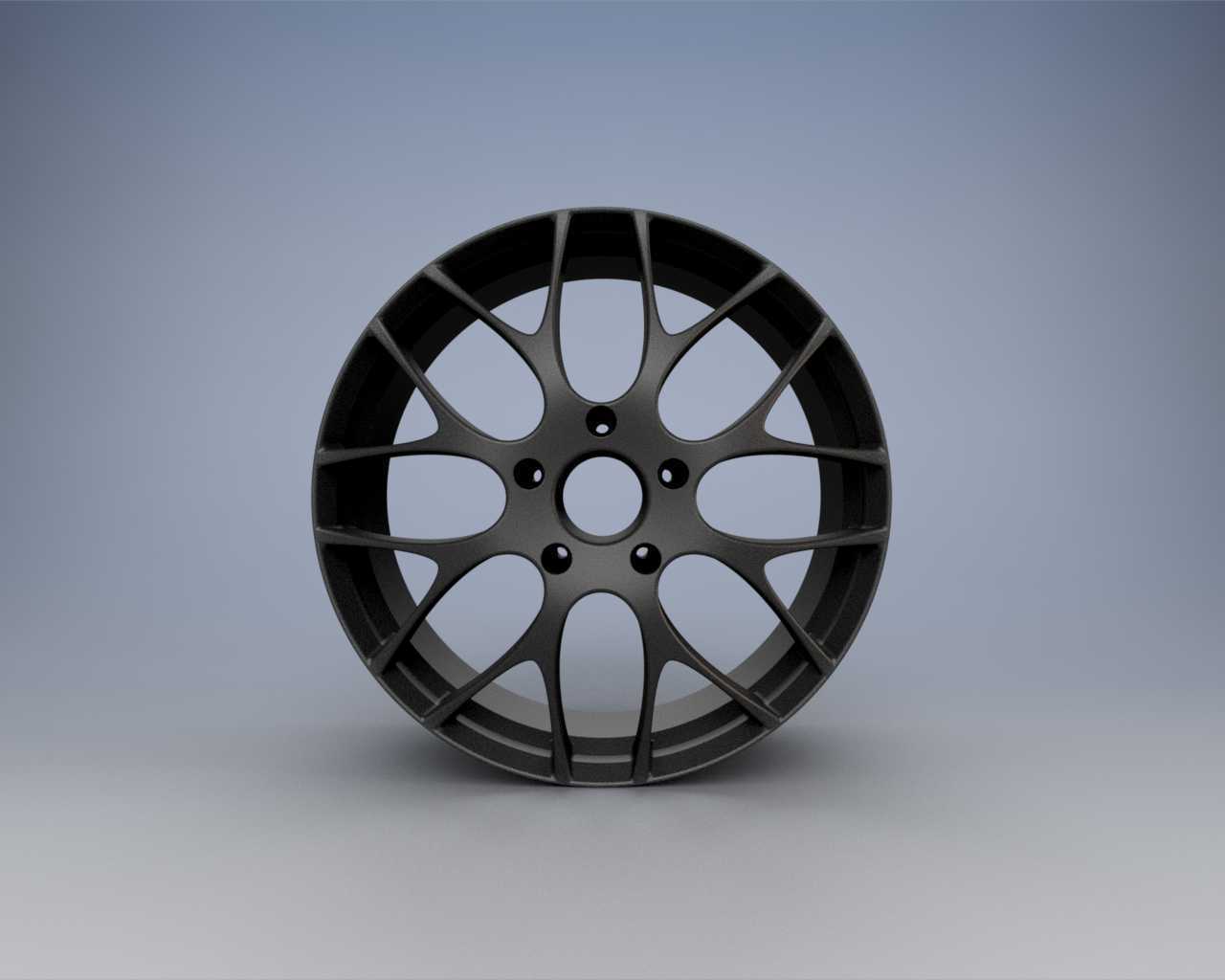

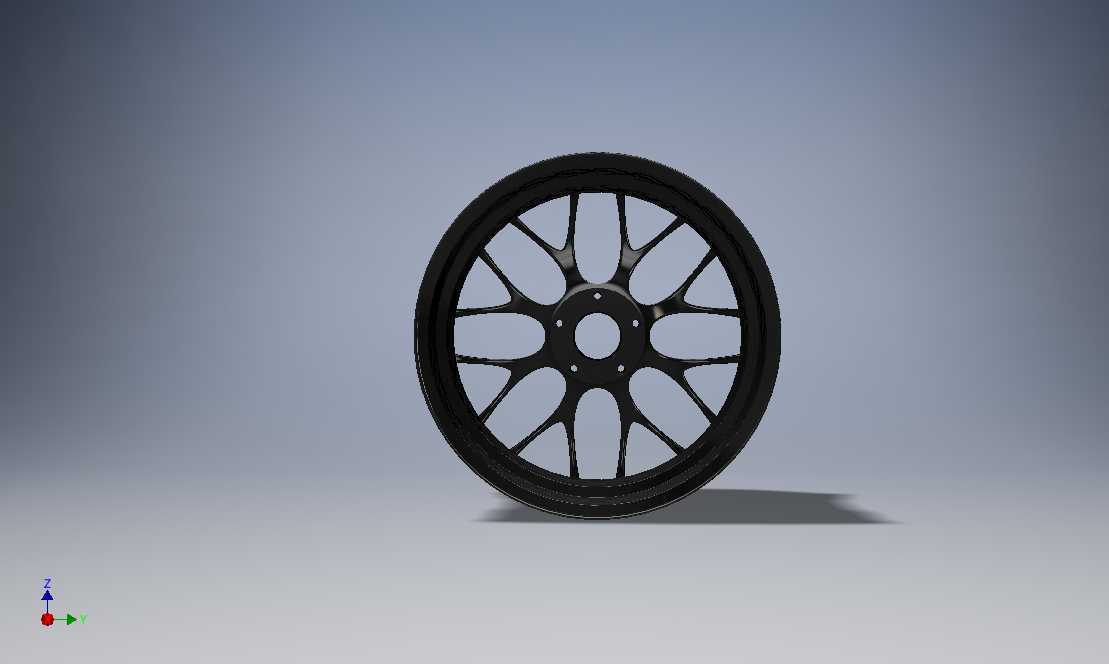

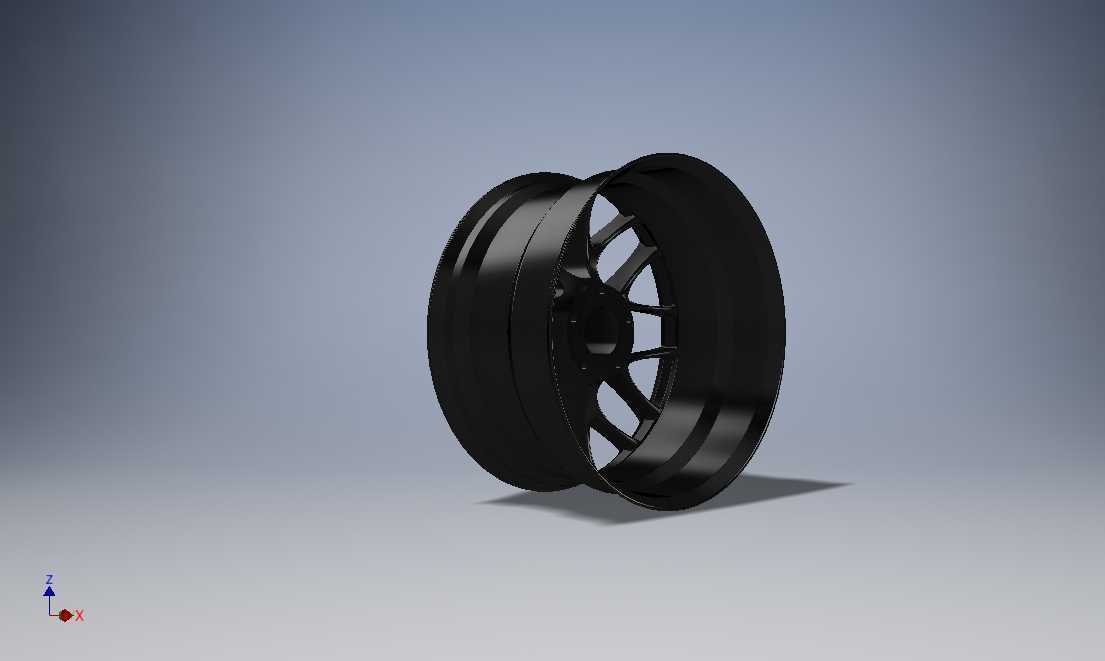

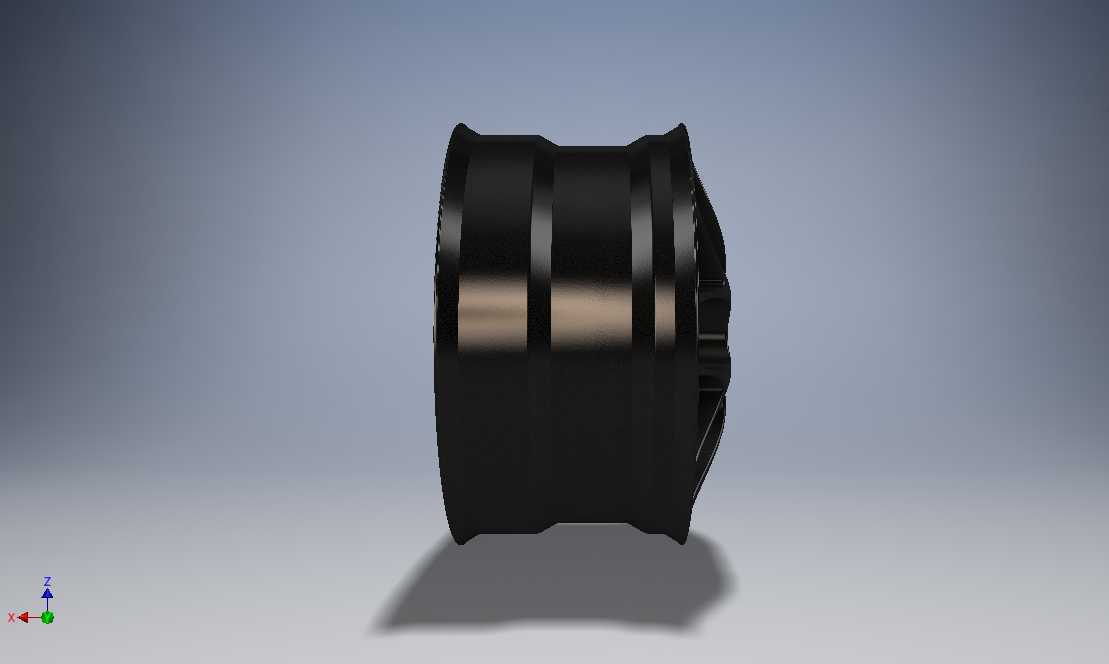

　　外观上，该轮辋采用深色金属质感表面，侧壁环形高光带反映了机加工或表面处理后的层次。外形设计需要服务于空气动力学、制动散热和清洗维护，而不是单纯追求视觉效果。较深的筒身可以容纳大尺寸制动盘，但也会增加轮端内侧空间占用；外侧轮缘造型若层次过多，可能在泥水污染后增加清洁难度，并在应力集中处形成疲劳薄弱点。

　　对于零部件建模人员而言，完成此类轮辋数模时应重点保证回转基准、安装基准和配合面的准确性。胎圈座、轮缘、环槽、中心孔、螺栓孔和气门嘴孔应形成清晰的特征树，便于后续调整宽度、偏距、孔数和直径系列。用于底盘校核时，还应将轮胎外包络、制动盘、卡钳、转向节和减振器作为邻近装配体一同检查，使轮辋不仅具备外观形态，也能在真实车辆装配与运动分析中提供可靠的结构依据。
