车载LED辅助照明灯具总成结构设计

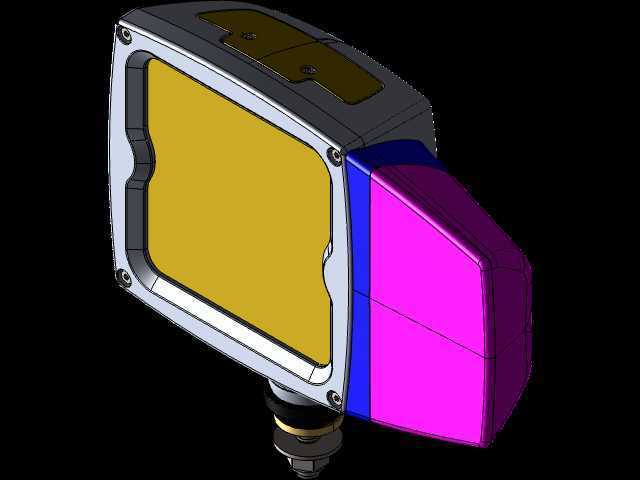

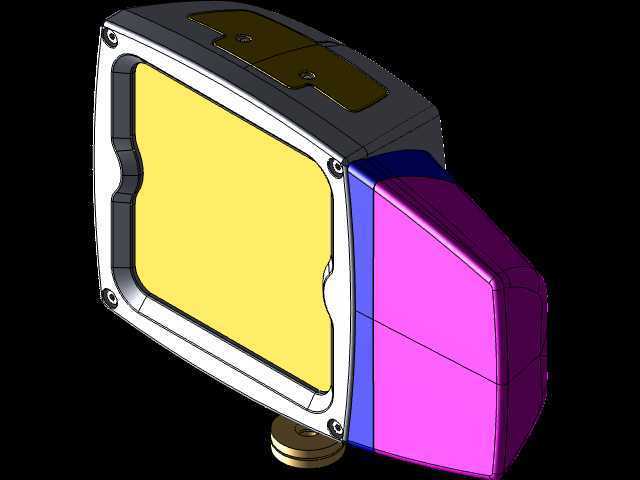

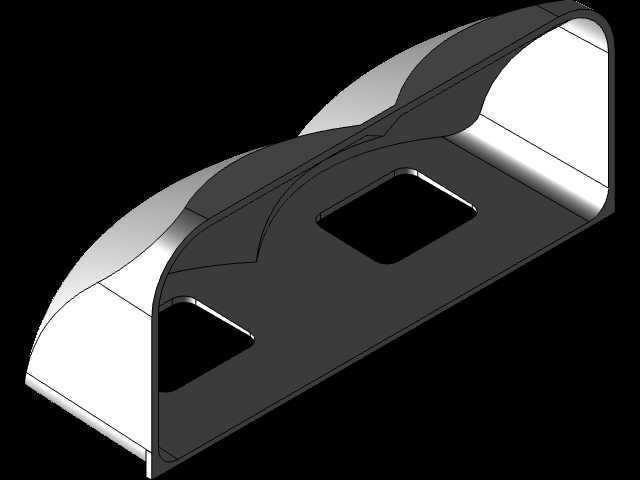

　　这套车载LED辅助照明灯具的三维结构，围绕户外作业车辆、越野改装车辆以及农用工程设备的夜间补光需求展开，灯具本体采用方正带圆弧过渡的封闭式壳体造型，正面集成多组LED发光模组，灯腔内部预留反光杯与驱动电路的排布空间，外侧配装透光防护面罩，底部设置可调节角度的柱状安装接头，能够适配不同车型的前杠、车顶架等安装点位。

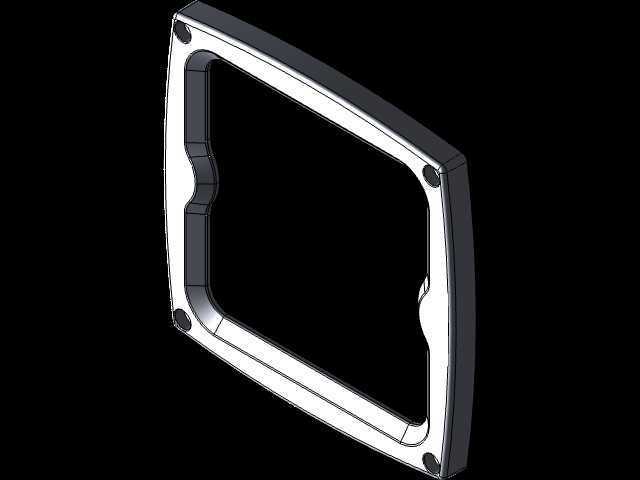

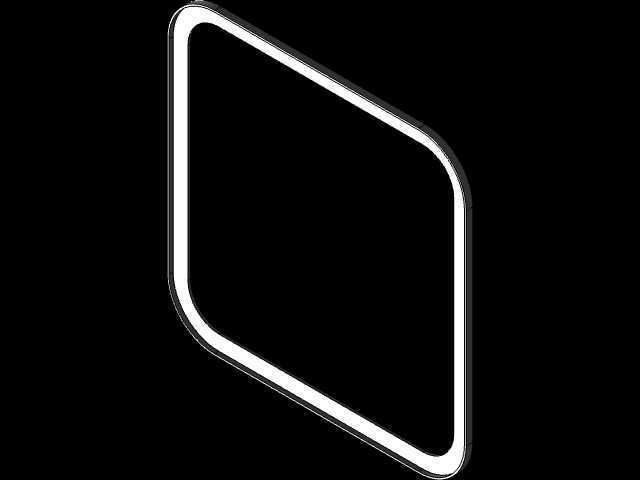

　　从实际使用场景来看，这类灯具常被布置在工程作业车的前部防撞杠、越野车辆的车顶行李架、农用机械的驾驶室两侧，在野外无公共照明的工况下提供宽幅远距离照明，弥补原车大灯照射范围不足、照度偏低的问题。灯体外壳做了全包覆密封设计，正面边框的紧固点位沿周向均匀分布，装配时可在面罩与壳体的接合面压装密封胶条，阻挡雨天行车的泥水、高压冲洗的水流以及田间作业的粉尘进入灯腔，避免LED模组因受潮积尘出现光衰、短路故障。

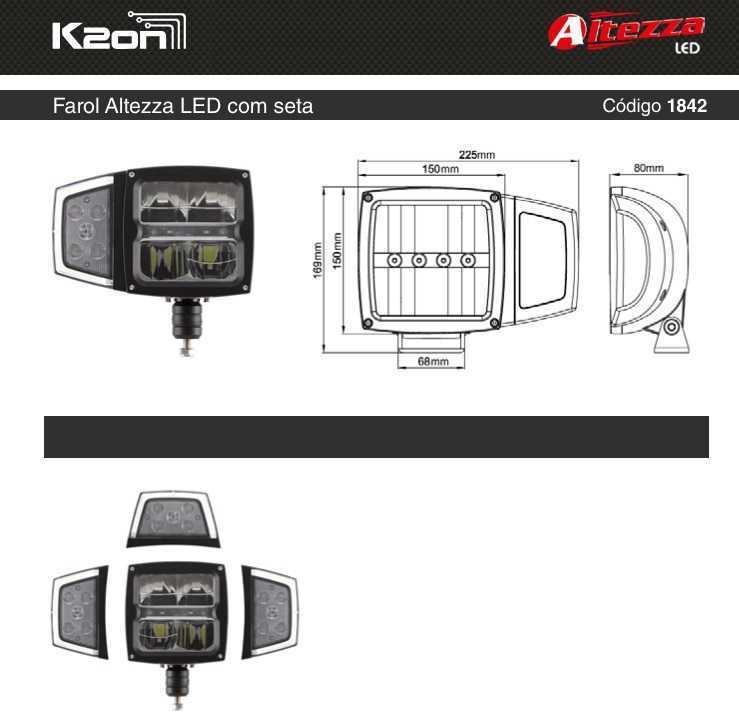

　　结构设计阶段首先锁定安装边界尺寸，从工程图纸标注可以看到，灯具主体的长度方向最大尺寸为225mm，灯体正面发光区域的有效宽度为150mm，壳体竖向总高度为169mm，灯腔内部发光面的竖向有效尺寸为150mm，底部安装接头的配合直径为60mm，灯具侧向伸出的厚度尺寸为80mm。这些边界尺寸在建模初期就作为硬约束输入，既保证内部有足够空间排布四颗主LED灯珠与对应的反光结构，也控制整体外廓不会过于突出，减少车辆行驶过程中剐蹭障碍物的概率。

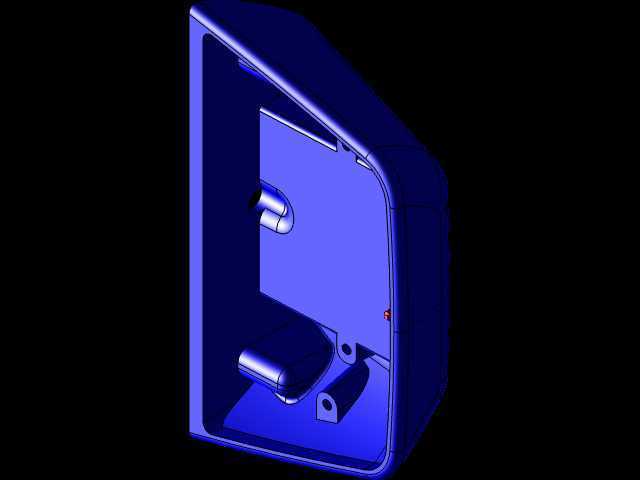

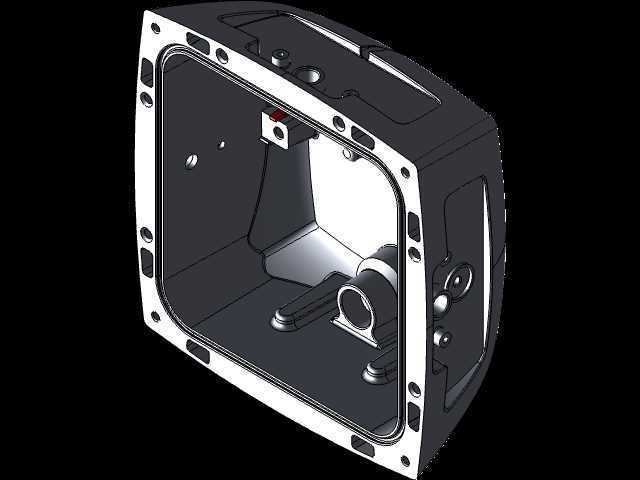

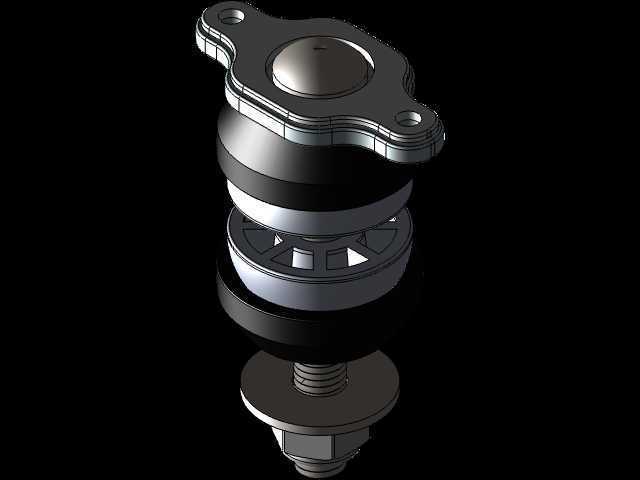

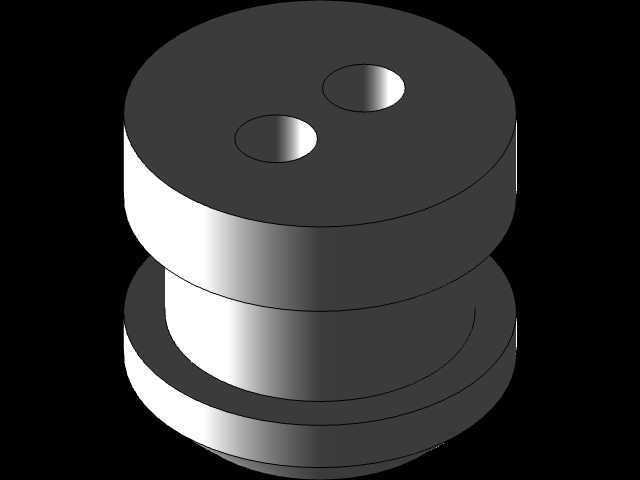

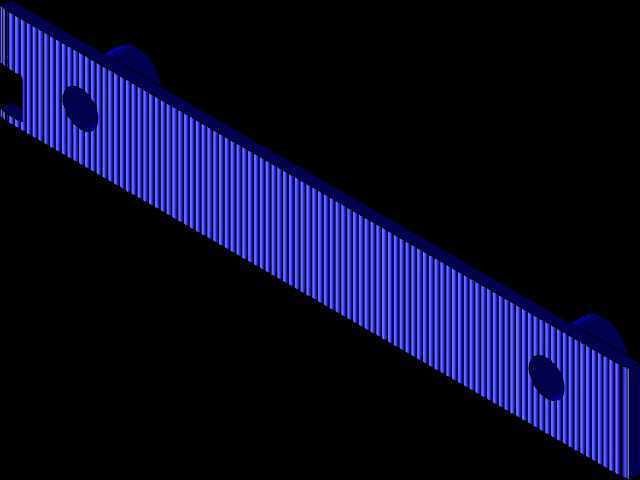

　　灯体的角度调节结构集中在底部安装位，柱状接头自带锁紧配合面，安装时先将接头固定在车辆的预留支架孔位上，松开锁紧件即可上下转动灯体，根据实际使用需求调整灯光的俯仰角度，调整到位后锁紧紧固件即可保持照射角度固定，不需要额外加装复杂的调节机构，兼顾了调节便利性与结构可靠性。灯具背部的壳体预留了散热筋的布置空间，LED工作产生的热量可以通过铝基板直接传导到外壳，再通过行驶过程中的迎面气流带走热量，不需要额外加装散热风扇，避免了风扇转动带来的故障点，也降低了行车过程中的风噪。

　　透光面罩采用曲面成型结构，和壳体正面的卡槽完全贴合，面罩边缘做了加厚处理，能够抵御行车过程中飞溅的小石子冲击，野外林间作业时遇到树枝剐蹭也不容易出现开裂。灯体左右两侧的造型做了对称收边处理，多套灯具并排安装时可以紧密排布，既可以单套使用满足普通补光需求，也可以两到四套组合安装在车顶横杆上，形成覆盖整个车头前方的大范围照明带。

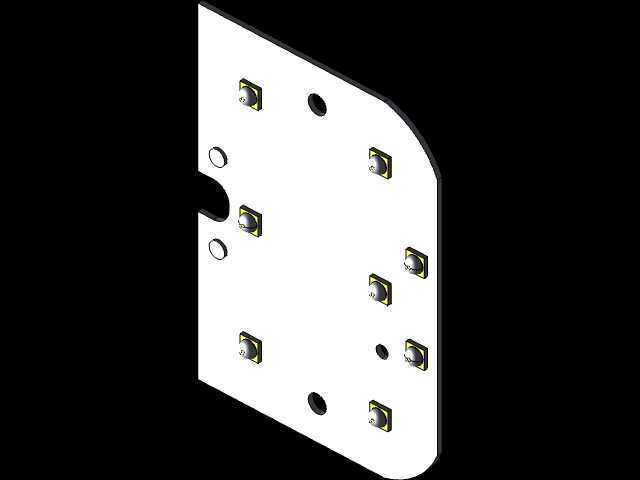

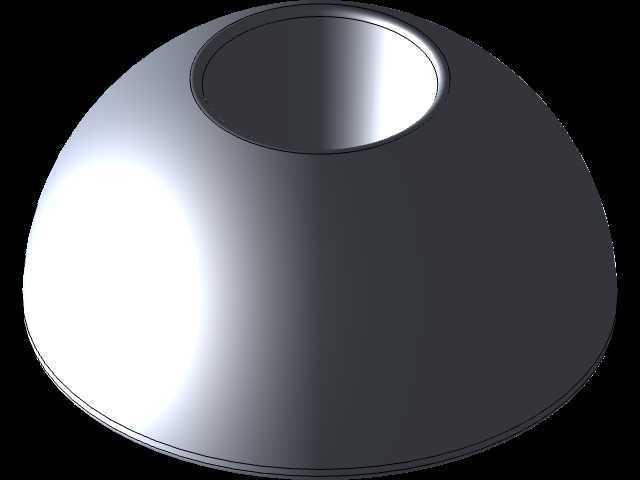

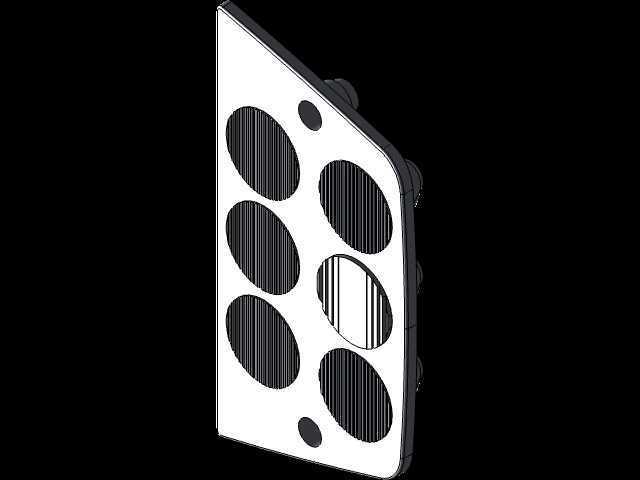

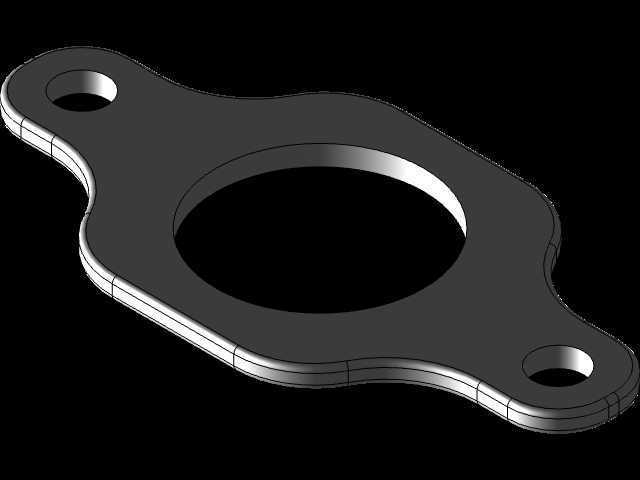

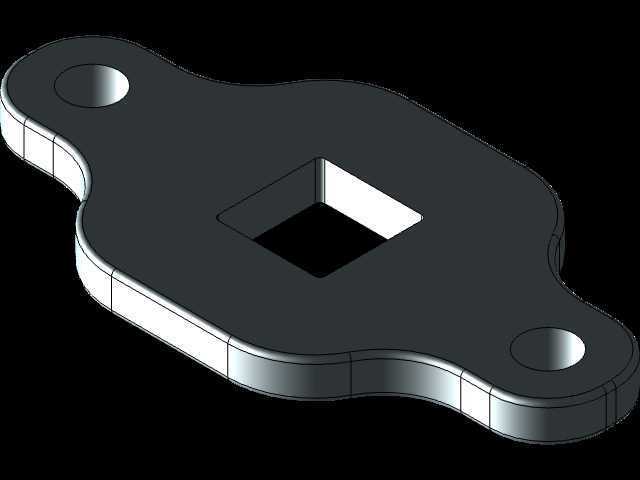

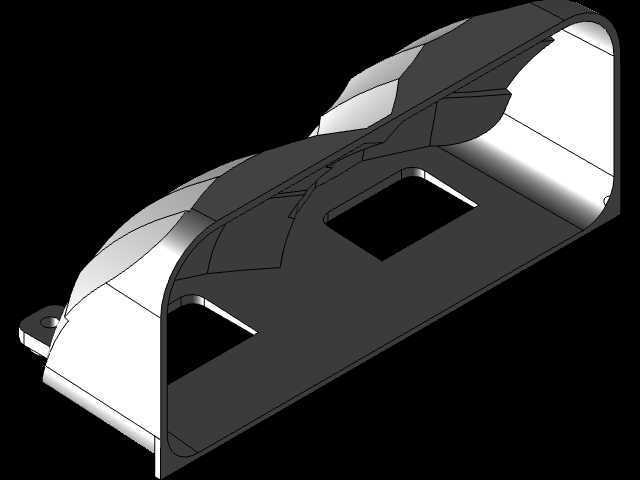

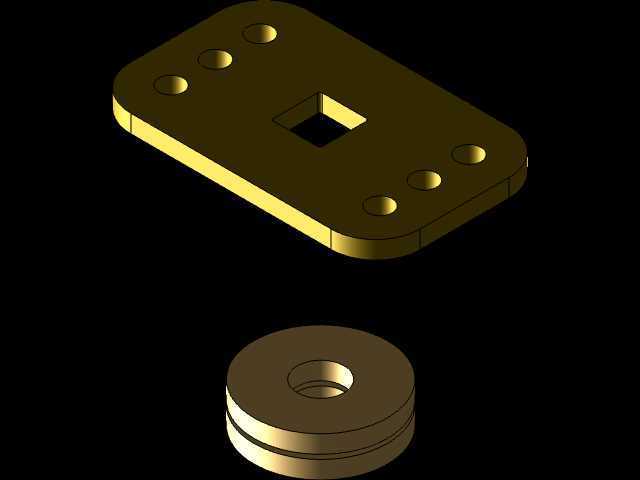

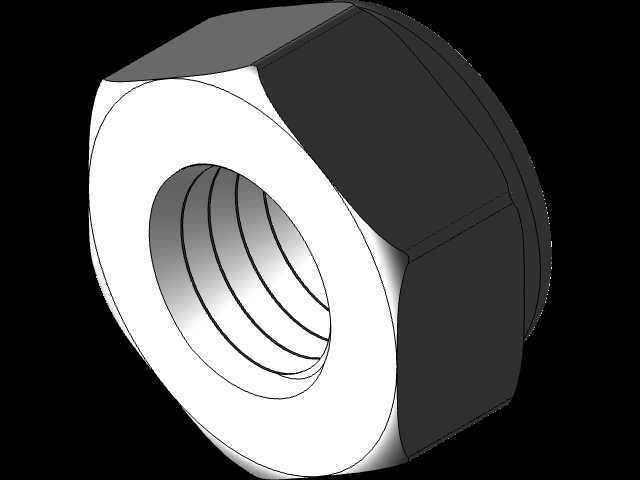

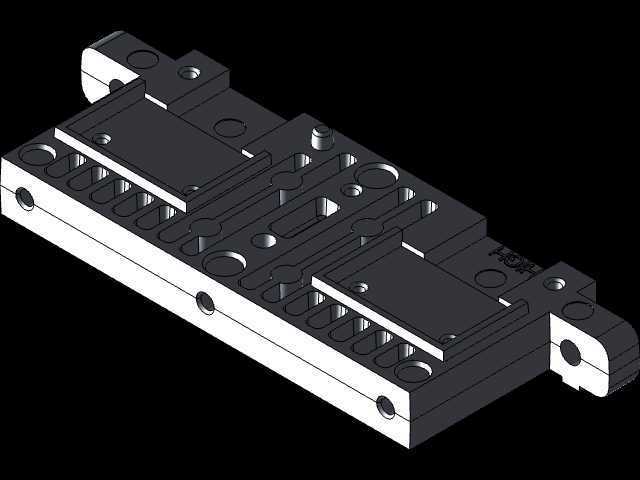

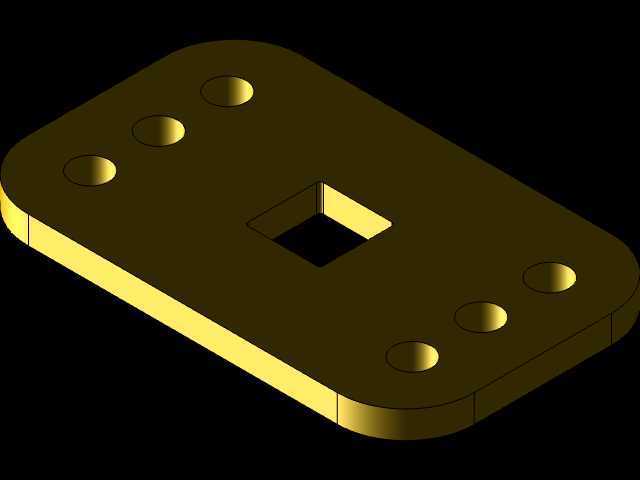

　　建模过程中对灯腔内部的装配间隙做了逐层校验，LED灯珠的安装孔位、反光杯的定位卡槽、驱动电路板的固定柱都和外壳的安装柱一一对应，装配时不需要额外做二次加工即可完成各部件的对位。底部安装接头的螺纹段长度和通用车载灯架的安装孔深度匹配，配套垫片与锁紧螺母的空间也在模型中预留完整，选型人员可以直接根据标注的外廓尺寸判断车辆现有安装位是否能够容纳，结构设计人员也可以在此基础上调整散热筋厚度、面罩曲面弧度，衍生出不同照射角度、不同功率等级的同系列辅助照明灯具，适配皮卡、工程机械、特种作业车辆等多种装备的照明改装需求。
