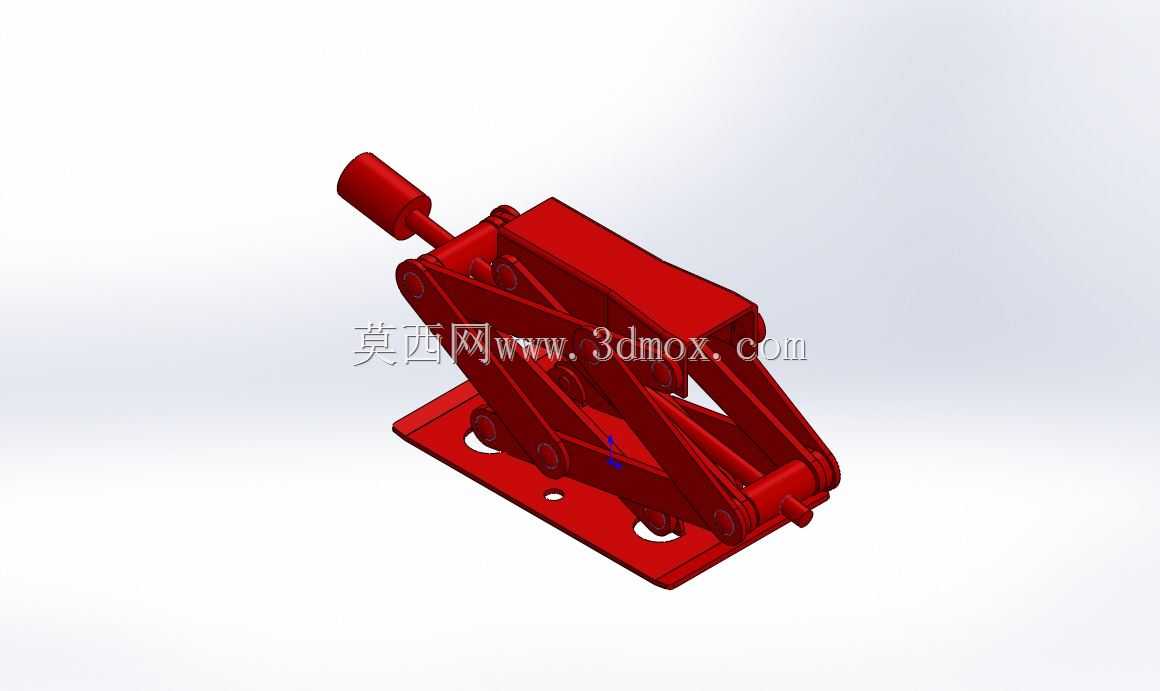

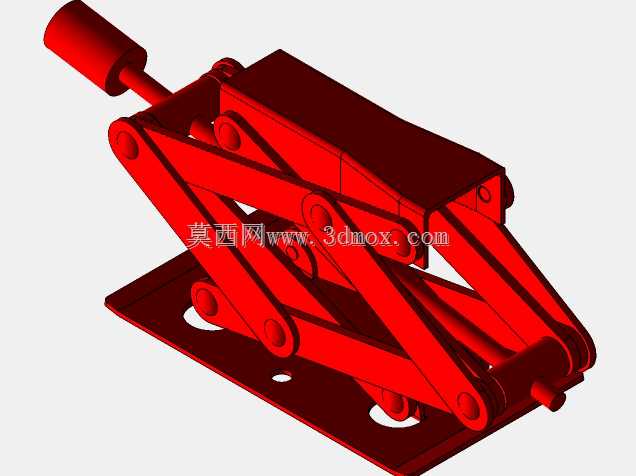

该剪式顶升支撑结构,多应用于工业生产线的冷却工位、旋转工装台、设备安装定位场景中,作为小行程重载支撑调节部件使用,可在设备装配、工位调整过程中提供稳定的竖向顶升力,适配需要小范围高度微调的工装定位需求。从结构设计逻辑来看,整体采用多组铰接剪臂交叉排布的形式,通过端部的手动推杆输入推力,带动剪臂绕铰接销轴转动,实现顶部支撑面的平稳升降,所有铰接点位均采用销轴配合间隙设计,既保证转动过程无卡滞,又能控制各铰接点的配合公差,避免顶升过程中出现侧向偏移。底座采用带安装孔的平板结构,安装孔位按照通用工装安装间距设计,可直接通过螺栓固定在设备机架或者工作台面,不需要额外加工适配安装板,底座的厚度经过受力校核,可承受额定顶升载荷下的弯矩作用,避免长期使用出现底座变形。剪臂采用等长对称设计,每组剪臂的受力路径经过优化,载荷从顶部支撑面通过剪臂均匀传递到底座,不会出现单侧应力集中的问题,端部的手动操作端采用圆柱握柄设计,符合人工操作的施力角度,不需要额外配套操作工具即可完成高度调节。在实际应用场景中,这类结构常配套在冷却装置的工件支撑位,可根据不同规格工件的冷却高度需求调整支撑高度,保证工件冷却过程中的位置稳定;也可安装在旋转装置的底部辅助支撑位,在旋转台承载偏重工件时提供辅助支撑,抵消旋转过程中的偏载力矩;还可作为小型安装装置的顶升调节部件,在设备安装对位时微调设备水平度,降低安装对位的操作难度。设计过程中对各铰接点的转动行程做了限位设计,当剪臂伸展到最高位置时,铰接点的机械限位结构会自动锁止行程,避免过度伸展导致结构失稳,收回状态下整体结构高度较低,可适配安装空间高度受限的工位,整体结构没有复杂的液压或者电控元件,纯机械结构的可靠性更高,在多粉尘、多切削液的工业车间环境中也能稳定运行,不需要频繁做维护保养。
