带绳轮驱动的转子支座结构设计

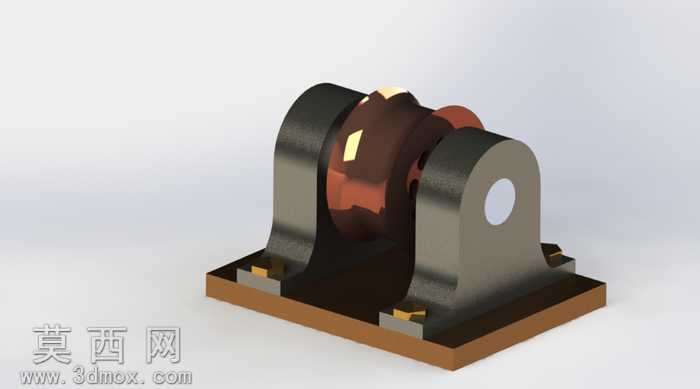

该作品为适配绳索驱动场景的转子支座组件，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、配合间隙做了精准约束，确保虚拟装配状态下无干涉问题。渲染阶段采用哑光金属材质模拟支座的铸铁基座与立式支撑臂，基座底部设置的定位凸台做了倒角处理，既还原了实际机加工的工艺特征，也避免渲染时出现锐利边角的失真效果；中间的转子组件采用铜质金属与深色耐磨材质搭配，还原了转子与绳轮接触工作面的材质特性，支撑臂上的装配通孔做了内孔面的光影细化处理，凸显孔位的加工精度。结构设计上采用对称式双支撑臂布局，相比单悬臂支撑结构大幅提升了转子运转时的稳定性，基座采用宽幅平底设计，增大与安装面的接触面积，降低转子高速转动时的整机振动；转子与支撑臂的配合位置预留了轴承安装位，可适配标准滚动轴承实现低摩擦转动，转子外缘的绳槽轮廓经过曲率优化，能够与传动绳索完美贴合，避免绳索传动过程中出现脱槽、打滑问题。设计思路围绕绳索驱动的实际使用需求展开，在保证结构强度的前提下对支撑臂做了轻量化的轮廓优化，去除不必要的冗余材料，既降低了整体自重，也让整体外观更具工业设计美感，各零部件的拆分逻辑完全符合实际加工装配流程，可直接导出工程图用于生产制造，也可作为绳索传动机构的教学演示模型使用，清晰展示带绳轮驱动转子的支撑结构与传动原理。
