1.5米高交流稳压器外壳钣金结构

　　这套壳体结构面向工业交流稳压供电场景开发，整体为1.5m高度的落地式钣金防护构件，主要承担稳压功率单元、绕组组件、控制电路板与接线端子的外部防护、安装承载与现场吊装转运功能，常见于车间配电改造、产线稳压供电、工地临时配电以及大型用电设备前端的电压校正工位。

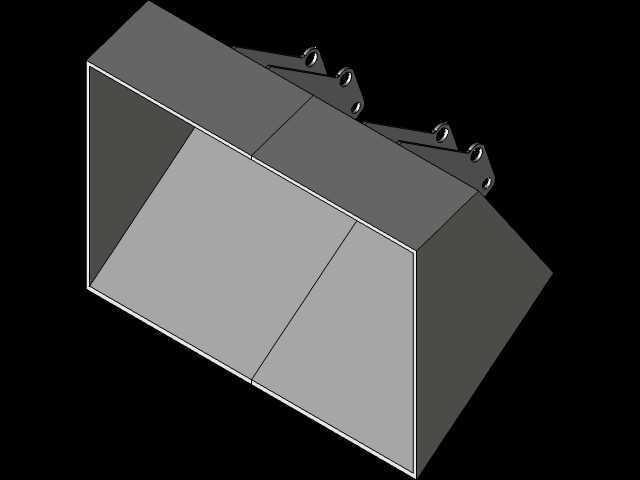

　　从现场安装边界来看，壳体整体采用敞口对接的分块折弯构型，主体由多块厚钢板经数控折弯后拼焊成型，立面预留的大开口用于内部铁芯、调压绕组与补偿变压器组件的侧向装入，装配完成后再配合侧封板完成全封闭防护，既规避了整体深腔钣金冲压成型难度大、模具成本高的问题，也方便车间内大重量铁芯组件的水平推入作业，不需要从顶部狭小开口垂直吊装重型部件。壳体顶部沿长度方向排布多组带孔吊耳，吊耳与顶板采用一体化折弯后加强焊接的结构，孔位匹配标准卸扣与吊装钢丝绳的穿入尺寸，转运时可直接通过行车多点起吊，避免薄壁壳体单点受力出现板面凹陷变形。

　　结构设计阶段优先考虑了钣金加工的工艺可行性：所有折弯边均预留了统一的折弯内R角，相邻板件的拼缝处设计有外翻搭接边，焊接时可直接沿搭接边满焊，既提升壳体整体刚性，也能减少焊后打磨工作量；壳体内部的折弯加强筋顺着板面长边布置，1.5m高度的立面没有额外增加内部横撑也能避免薄板共振，当内部稳压器运行产生工频振动时，板面不会出现低频嗡鸣。开口边缘全部设计有折边翻边结构，一方面消除钣金锐边防止装配人员划伤，另一方面翻边形成的闭口截面大幅提升开口处的抗扭刚度，后续安装侧面板时可以直接在翻边上预制攻丝孔，不需要额外在壳体内侧焊接螺母座。

　　实际选型适配时，该壳体的内部净空尺寸完全对应1.5m等级交流稳压器的组件排布：底部区域预留了安装底座的固定孔位，可直接将铁芯与绕组的承重框架锁附在壳体底梁上，中部空间留给调压碳刷、伺服传动机构与散热风道，顶部区域预留控制板、空气开关与接线排的安装位置，侧壁的安装点位同时兼容进出线电缆的格兰头固定，现场布线时动力电缆可从壳体底部或后侧的预留开孔穿入，强弱电走线自然分隔，避免控制信号线被功率回路的电磁干扰。

　　建模过程中所有板件均按实际钣金下料尺寸构建，折弯系数按照普通冷轧钢板的加工参数设定，吊耳位置的开孔中心距、起吊角度都做了干涉校验，起吊时钢丝绳不会与壳体顶面的突出结构发生摩擦；壳体的外轮廓尺寸充分考虑了厂区通道与配电柜并柜安装的间隙要求，整体宽度与深度适配标准电气柜的摆放间距，旁边并柜安装其他配电设备时不会出现门板开启干涉。针对户外或者多粉尘车间的使用场景，壳体拼缝处的结构还预留了密封胶条的安装槽位，装配后可实现IP等级的防护提升，阻挡粉尘与喷淋水进入内部带电区域。

　　不同于标准成品电气柜的通用化结构，这款壳体完全匹配稳压器内部组件的特殊外形，斜向过渡的顶边结构既避让了内部绕组的顶部突出轮廓，也减少了不必要的钣金材料浪费，在保证整体结构强度的前提下控制了壳体自重，现场人工移位与对位安装时的操作难度明显降低。
