改装赛车HEMI发动机油底壳结构

　　该油底壳结构主要面向大排量HEMI发动机在改装拖拉机、直线加速赛车或特殊底盘布置中的润滑储油需求。油底壳位于发动机缸体下部，是曲轴箱润滑回路的重要组成部分，其基本作用是封闭曲轴箱下端空间，储存机油，并为机油回流、沉淀、散热和油泵吸油提供稳定容积。与普通乘用车浅盘式油底壳相比，该结构采用较深的盒形腔体，能够在有限的发动机横向安装空间内增加储油容量，同时在车辆急加速、急减速或较大姿态变化时，减少机油因惯性涌向一侧而导致吸油口暴露的风险。

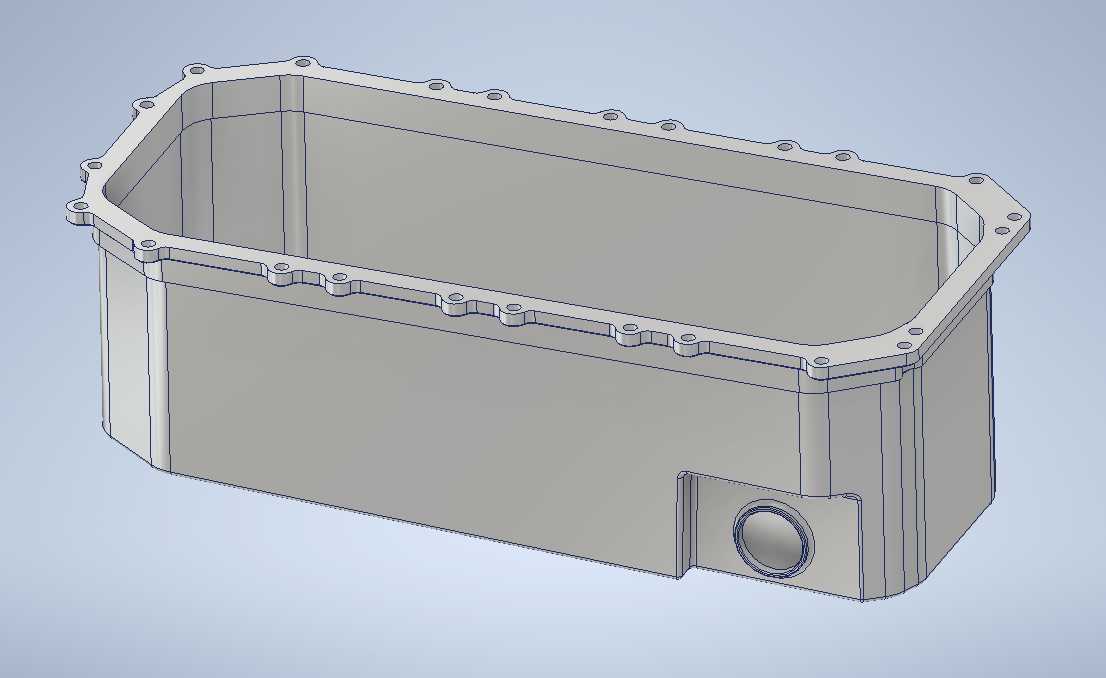

　　从外形上看，零件整体为长方圆角的深槽壳体，上开口轮廓与缸体下平面匹配，周圈布置连续螺栓孔，形成密封安装法兰。法兰面并非简单平直边，而是随缸体接合面、曲轴回转空间和侧壁加强需求形成折线过渡；多个凸台沿法兰均匀分布，用于螺栓压紧和密封面承载。建模时需要重点控制法兰孔位节距、孔边距、法兰厚度以及局部凸台高度，因为这些尺寸直接影响装配时的压紧均匀性。若法兰刚性不足，螺栓预紧后容易出现局部翘曲，衬垫压不实，长期承受热振和油压脉动后可能产生渗漏。

　　壳体侧壁采用大圆角过渡，既照顾铸件或钣金成形工艺，也能降低转角处应力集中。内腔深度较大，侧壁外侧可见纵向加强筋和阶梯形折边，这些结构并非装饰特征，而是为了提高薄板或铸造壳体的抗弯、抗扭刚度。发动机运行时，油底壳不仅承受机油重量，还会受到曲轴箱内压力波动、路面振动、整车扭转以及热膨胀差异的影响；深腔油底壳若侧壁过平，容易在激励下产生薄膜振动并辐射噪声，因此通过折边、圆角和局部加厚形成约束，可以提高固有频率并减小薄壁振动。

　　壳体下部一侧设置圆形侧向接口，接口周围有明显凸台和环形安装面。该位置可根据整机润滑方案布置放油、回油、传感器或外部油路连接。对于改装车辆，油底壳往往需要适配低底盘、前横梁或转向杆件的避让关系，侧向接口比传统底部放油螺塞更有利于在狭小空间内维护，也可连接外置油管、油温检测或回油管路。接口凸台需要保留足够壁厚，以便加工螺纹或焊接管接头时不削弱壳体；若用于密封连接，则端面平面度和接口轴线位置必须在三维装配中与管路走向同步校核。

　　设计思路上，该结构不是孤立建立一个壳体，而是围绕发动机下边界进行协同布置。上开口必须包络曲轴、连杆大头和平衡块的运动轨迹，尤其在发动机前倾、侧倾或悬置变形条件下，仍要保留安全间隙。内腔底部形状需要引导机油向吸油区聚集，避免出现大面积浅滩和滞留死角；深腔区域可提高油量储备，但也要考虑整车最小离地间隙，不能与地面、横梁、护板或排气系统发生干涉。法兰外轮廓则要服从缸体螺栓分布、正时链罩、变速箱连接壳以及启动机等周边部件的边界。

　　在实际建模过程中，应先依据缸体下平面建立基准面，再按螺栓孔阵列和密封带宽确定法兰轮廓。内腔可通过抽壳或薄壁实体方式生成，但转角半径、拔模斜度和壁厚过渡需要结合制造方式判断：若为铸造铝合金，应注意最小壁厚、加强筋厚度和铸造圆角；若为焊接钣金件，则要关注折弯半径、拼焊位置和焊缝可达性。螺栓孔凸台不宜只做简单圆孔，应在孔周形成局部压实区域，并保证衬垫压紧面连续。

　　油底壳的安装边界还包括密封衬垫、螺栓、缸体螺纹孔以及相邻部件。装配校核时，不仅要看静态干涉，还要模拟发动机在车架上的俯仰、橡胶悬置变形和维修吊装过程。深槽壳体向下延伸较多，若整车通过性受限，可在底部增加斜面或避让缺口，但任何削薄都必须同时复核储油容积和吸油口浸没深度。对于高功率改装发动机，机油容量、油温控制和抗晃荡能力比外观造型更关键，因此壳体内部还可根据需要增设挡油板、导流板或集油腔，使机油在剧烈工况下持续供给机油泵。

　　整体而言，该三维结构完整表达了深腔式发动机油底壳的法兰密封、侧壁加强、深腔储油和侧向接口等核心特征，适合用于发动机下部结构设计、改装底盘干涉检查、润滑系统布置以及铸造或焊接工艺讨论。
