汽车集成式电机泵体壳体结构设计

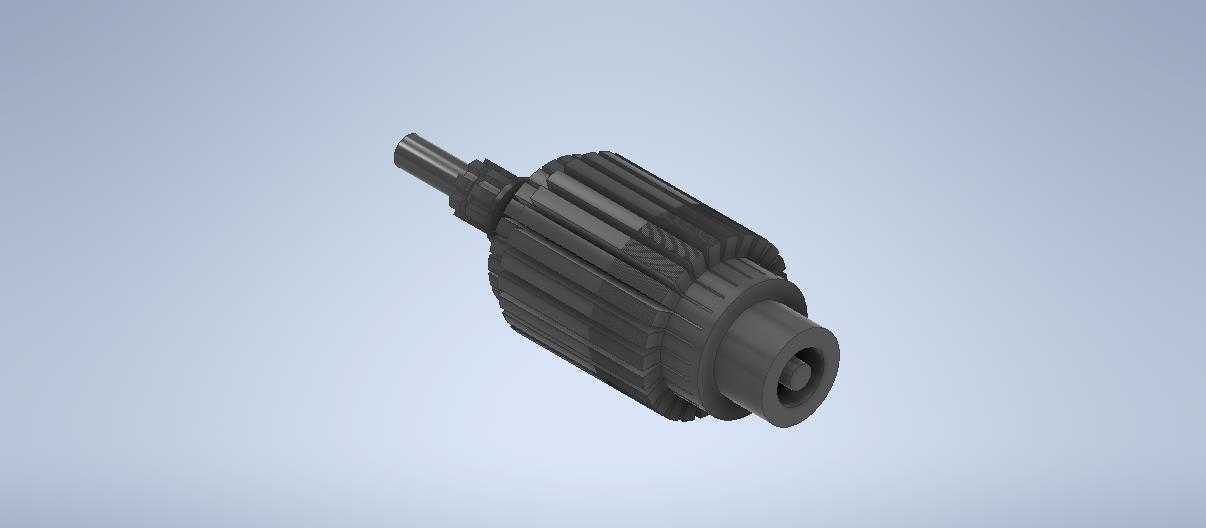

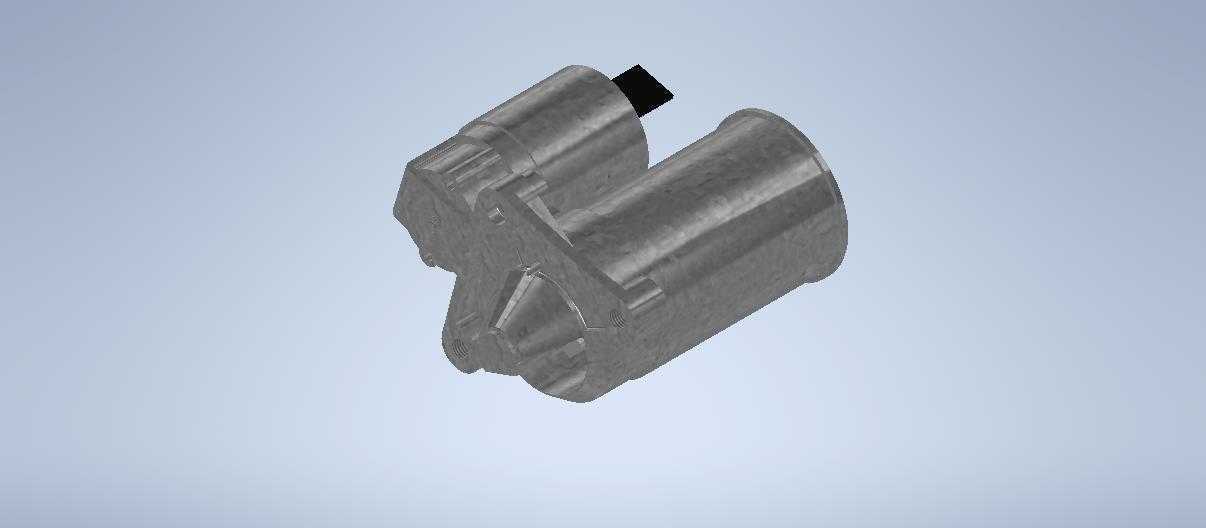

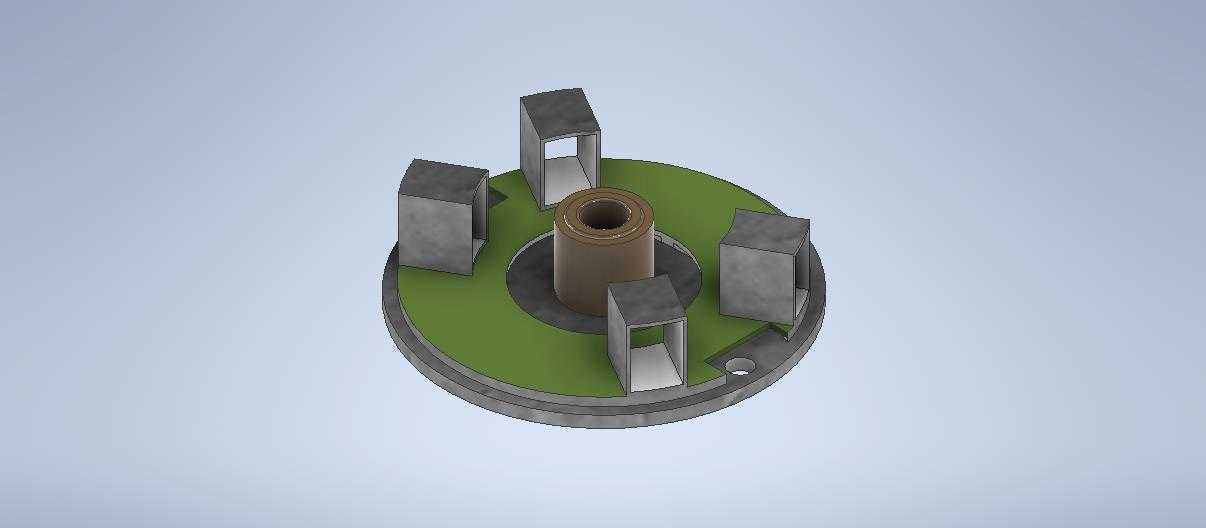

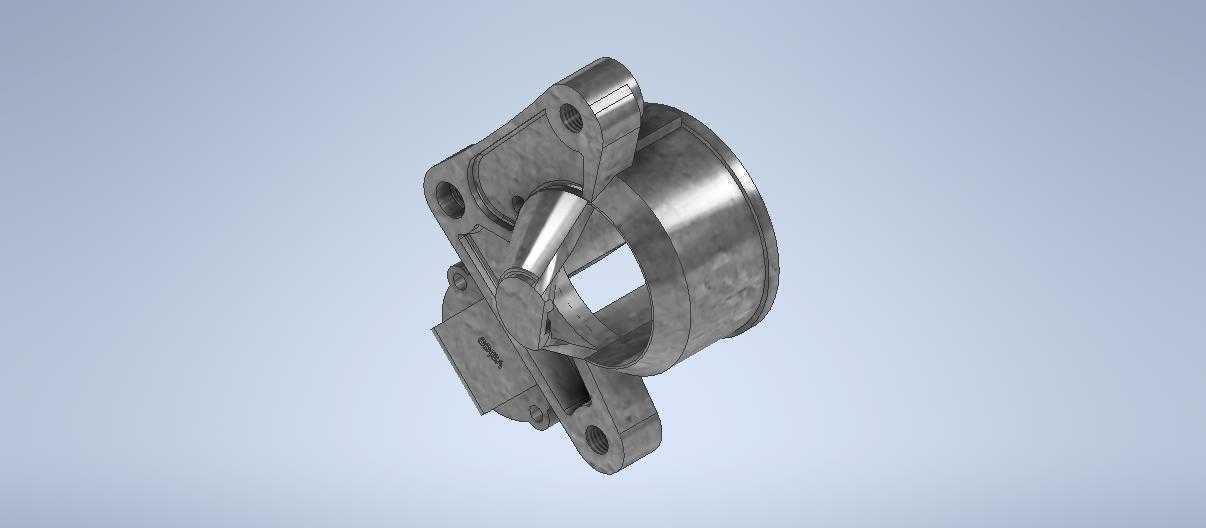

　　在乘用车底盘与动力附件的布局校核工作里，这类双腔连通的金属壳体属于车载执行机构的核心承载件，日常装车场景覆盖发动机舱周边的阀类驱动、变速箱辅助油泵、驻车执行单元以及热管理回路的动力端，需要在有限的机舱布置空间内同时容纳驱动电机、泵芯组件与油路接口，还要承受整车运行带来的振动、温度循环与介质压力。从结构形态来看，该壳体采用两个相邻的圆柱腔并行布局，大直径圆柱腔作为电机转子与定子的容纳空间，腔体内壁预留了定子压装的定位台阶，端部的环形翻边用于端盖的螺栓锁附，翻边上均匀分布的加强筋既可以提升端盖结合面的刚性，避免密封面受螺栓预紧力产生翘曲，也能在整车振动工况下分散应力，减少壳体根部的疲劳裂纹风险。小直径腔体与电机腔垂直连通，内部用于布置泵轮、传动齿轮或者阀杆组件，腔体侧面伸出的块状接口是电气接插的安装位，接口周边的凸台做了加厚处理，用来固定接插件的密封卡扣，防止行车过程中泥水、油污渗入电气连接区域。

　　做这类壳体的三维建模时，首先要锁定整车安装边界：机舱内留给该部件的包络空间通常需要避开周边的管路、线束与悬架运动件，壳体外圆的最大轮廓要和相邻零部件保留至少8到12毫米的安全间隙，防止动力总成悬置产生位移时发生运动干涉。安装点位的布局优先选择在壳体刚度最高的筋位交汇区域，安装孔的衬套嵌装位置要和整车支架的孔位完全对齐，安装面的平面度需要控制在0.1毫米以内，避免装配后壳体受强制应力产生变形，导致内部转子扫膛或者齿轮啮合卡滞。壳体的壁厚设计遵循压铸工艺的成型规律，主体壁厚保持在2.5到4毫米之间，不同壁厚的过渡位置采用圆角渐变，杜绝壁厚突变带来的压铸缩孔缺陷；腔体内部的流道拐角处做圆弧顺滑处理，降低油液或者空气在腔内流动的阻力，减少动力损耗。

　　从功能实现的角度拆解，该壳体同时承担三重作用：第一是密封承压，两个腔体的结合面、端盖配合面都设计了密封胶圈的安装沟槽，沟槽的深度与宽度按照O型圈的压缩率20%到25%设定，保证在-40摄氏度到120摄氏度的工作温度区间内，介质不会出现渗漏；第二是运动部件的定位基准，电机腔的内圆与泵腔的内孔之间的同轴度、垂直度公差需要严格控制，建模时要把装配基准和加工基准统一到壳体的同一侧安装面上，减少后续机加工的装夹误差，保证转子、泵轮运转时的同轴度要求，降低运行噪音与磨损速度；第三是散热与结构防护，壳体外表面的延展圆柱面可以直接和周边流动的空气接触，把电机运行产生的热量快速传导出去，外轮廓上的凸起筋条既增加了散热面积，也能在部件受到轻微磕碰时保护主腔体壁面不被撞变形。

　　在整车装配的实际流程中，该壳体属于总成的外层支撑件，内部依次压装定子、转子组件、泵体阀芯之后，再扣合两端的端盖完成密封，侧面的电气接口对接整车线束，腔体上预留的油口对接冷却或者润滑管路。建模过程中需要提前核对所有内部零件的装配间隙：转子外圆和壳体内壁的气隙要均匀控制在设计要求范围内，齿轮啮合的侧隙、端面间隙都要在三维装配环境里做动态干涉检查，模拟部件在极限倾斜角度、最大振动位移下的运动状态，确认没有零件之间的剐蹭风险。针对车载工况的特殊性，壳体的边角位置全部做了倒钝处理，既避免装配过程中划伤操作人员的线束与密封件，也减少应力集中带来的断裂隐患，整体结构在满足功能需求的前提下尽可能压缩外形体积，适配乘用车紧凑的机舱布置要求。
