汽车发动机连杆曲轴总成精密结构

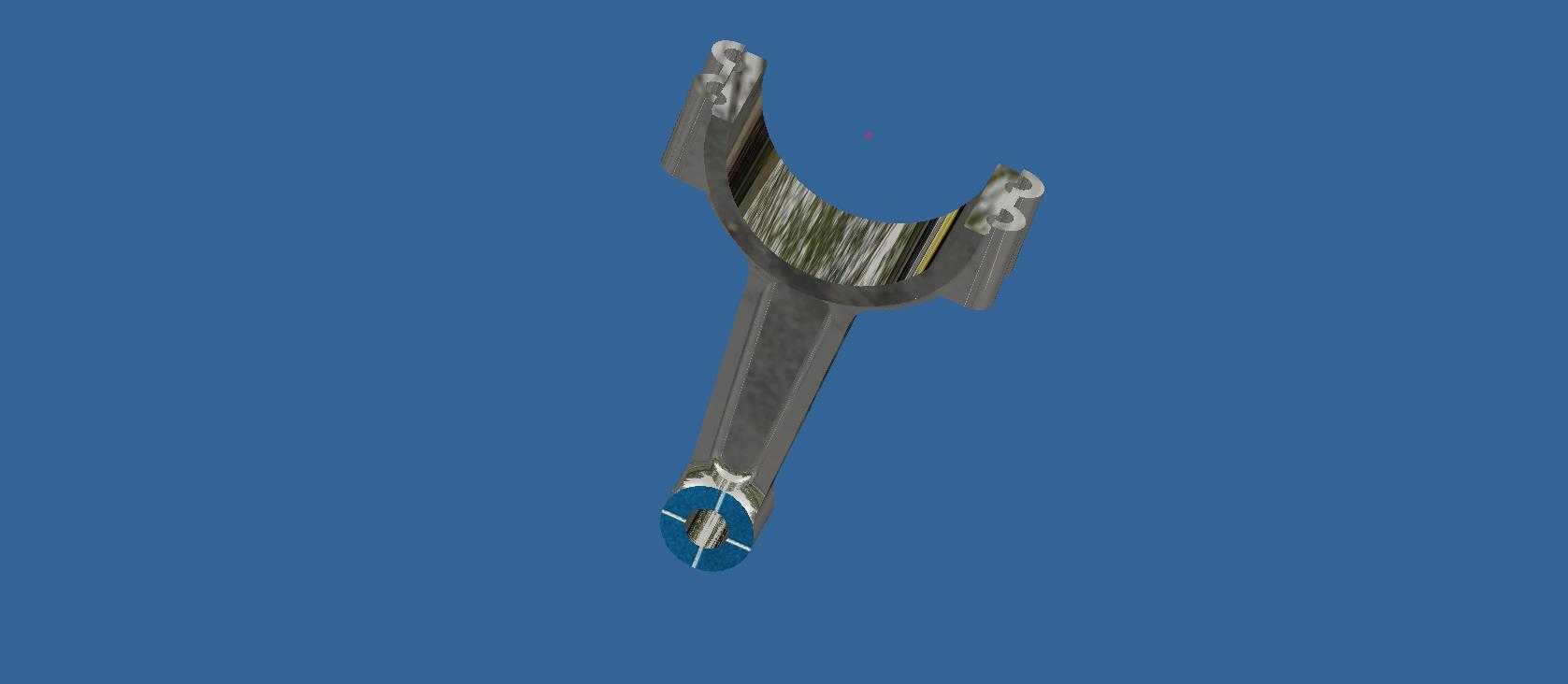

　　在乘用车与轻型商用车的动力总成开发环节，曲柄连杆机构始终是把燃烧室内燃气压力转化为旋转扭矩的核心传力路径，这套三维数模围绕发动机往复运动子系统展开，完整还原了连杆杆身、大头剖分面、轴瓦配合位、小头衬套孔以及曲轴曲柄销衔接区域的几何关系，可直接用于运动干涉校核、装配工艺推演与教学演示场景。

　　从实际装机用途来看，该部件承担着活塞往复直线运动向曲轴旋转运动转换的全过程：做功冲程中活塞承受的爆发压力经活塞销传递至连杆小头，再通过工字形截面杆身将力传导至大头端，最终驱动曲柄销绕主轴颈中心回转；进气、压缩与排气冲程中，连杆又反过来依托曲轴旋转带动活塞完成既定规律的上下往复。数模在造型上保留了连杆大头的斜剖/平剖结合特征、两端轴承座的半圆弧面、杆身向两端过渡的加强筋以及螺栓凸台位置，工程人员能够据此观察轴瓦安装间隙、连杆盖定位方式以及螺栓预紧后的贴合边界。

　　设计思路上，这类零件首先要解决的是高循环载荷下的强度与刚度平衡。杆身采用工字形截面，在有限的轮廓包络内尽量提升截面惯性矩，既降低往复惯性质量，又保证压弯复合载荷下不发生失稳；大小头过渡区设置平滑圆角，避免应力集中在交变载荷下萌生疲劳裂纹；大头端围绕曲柄销形成足够宽度的支承面，使油膜压力分布更均匀，小头孔则预留衬套压入空间，与活塞销形成耐磨摩擦副。数模中可见的轴瓦定位槽、油孔与油道走向，对应实际润滑系统中从主轴颈经曲轴内部油道输送至曲柄销、再进入连杆大头轴承间隙的连续供油路径，是高速运转时维持流体润滑、抑制胶合与磨损的关键结构。

　　外形与安装边界方面，连杆长度直接决定发动机的连杆比，影响活塞侧推力、气缸套磨损以及整机高度；大头孔径需与曲柄销直径匹配，并保证发动机装配时连杆能从气缸体下方或缸孔内顺利穿入；大头外圆最大轮廓在回转过程中不能与缸体下部、缸套下缘或平衡重发生碰撞，因此数模中杆身与大头盖的外轮廓都按实际避让关系收窄。小头宽度、活塞销孔中心距以及连杆螺栓跨距，则共同约束活塞组设计、曲轴轴向尺寸和缸体横梁布局。工程评审时通常会把该数模放入曲柄连杆机构总装配体，与活塞、活塞环、活塞销、曲轴曲柄销、主轴颈及缸体进行多体运动仿真，检查上止点、下止点及最大侧推位置的最小间隙，并结合燃烧压力曲线做杆身屈曲、大头孔失圆、螺栓疲劳与轴瓦润滑分析。

　　对于结构设计人员，该模型可用于拆解连杆的传力路线、剖分面定位逻辑与润滑孔道布置；对于工艺人员，可据此评估锻造毛坯分模、大头裂解或锯切加工、螺栓孔攻丝、大小头珩磨以及总成称重分组的工序基准；对于教学与选型人员，则能直观理解发动机中往复惯性力与旋转惯性力的形成原因，以及曲轴平衡重、连杆大小头质量分配对整机振动的影响。整体几何细节围绕真实动力总成装配关系构建，突出承载、润滑、避让与装配四类工程约束，适合在发动机概念设计、结构复核、职业教育和三维装配训练中作为可视化与校核载体使用。
