电动汽车双电机动力传动总成

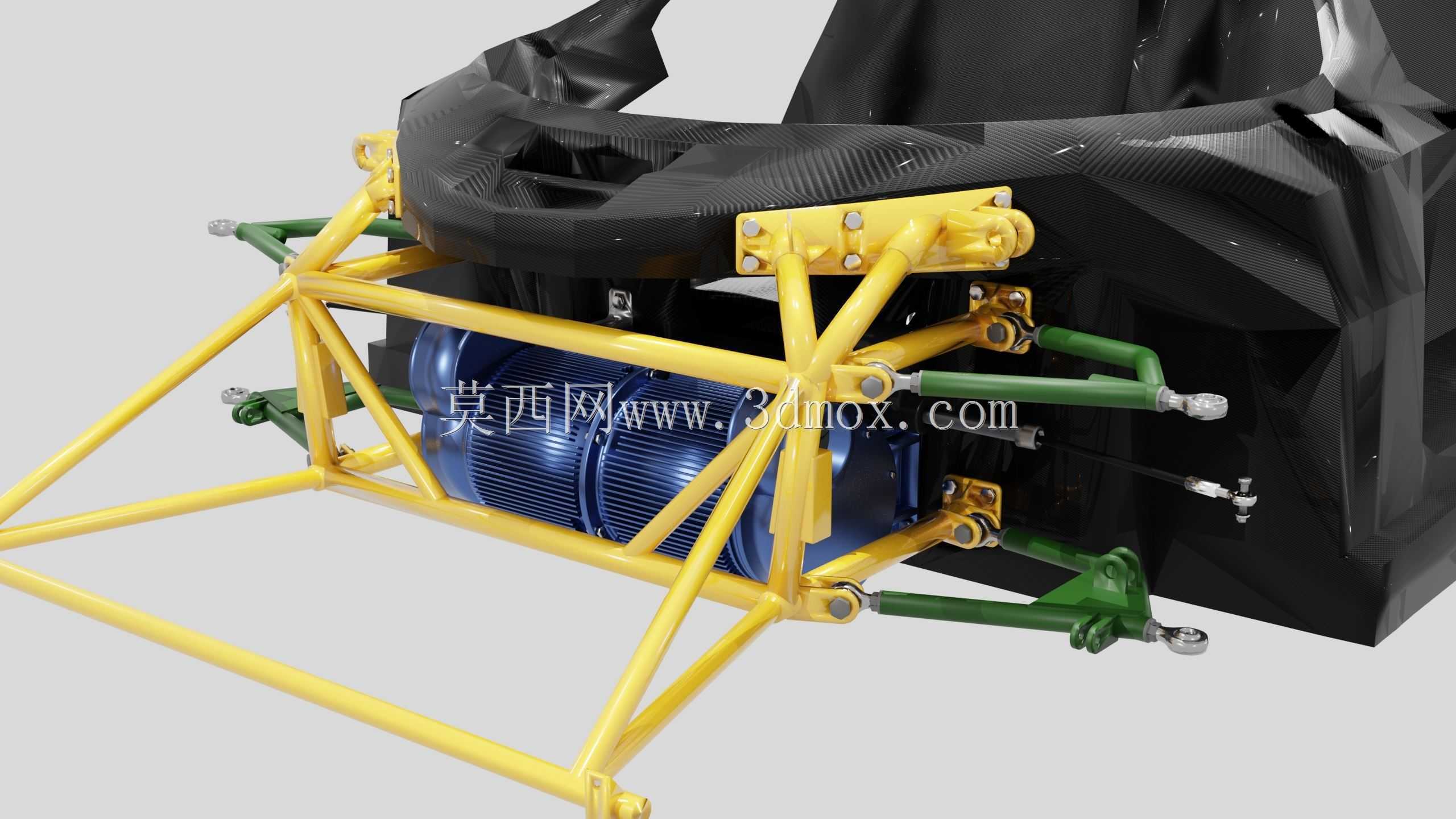

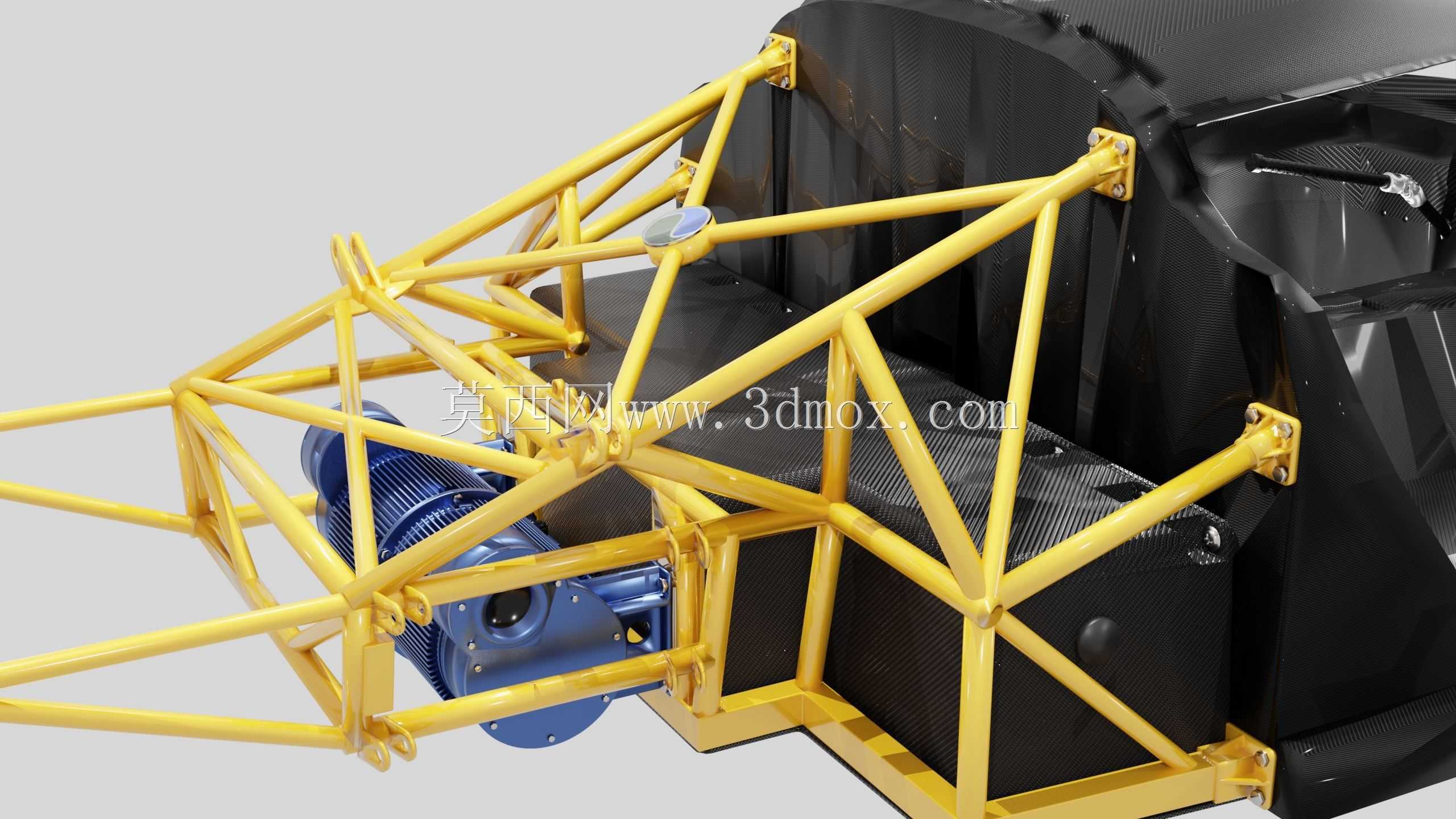

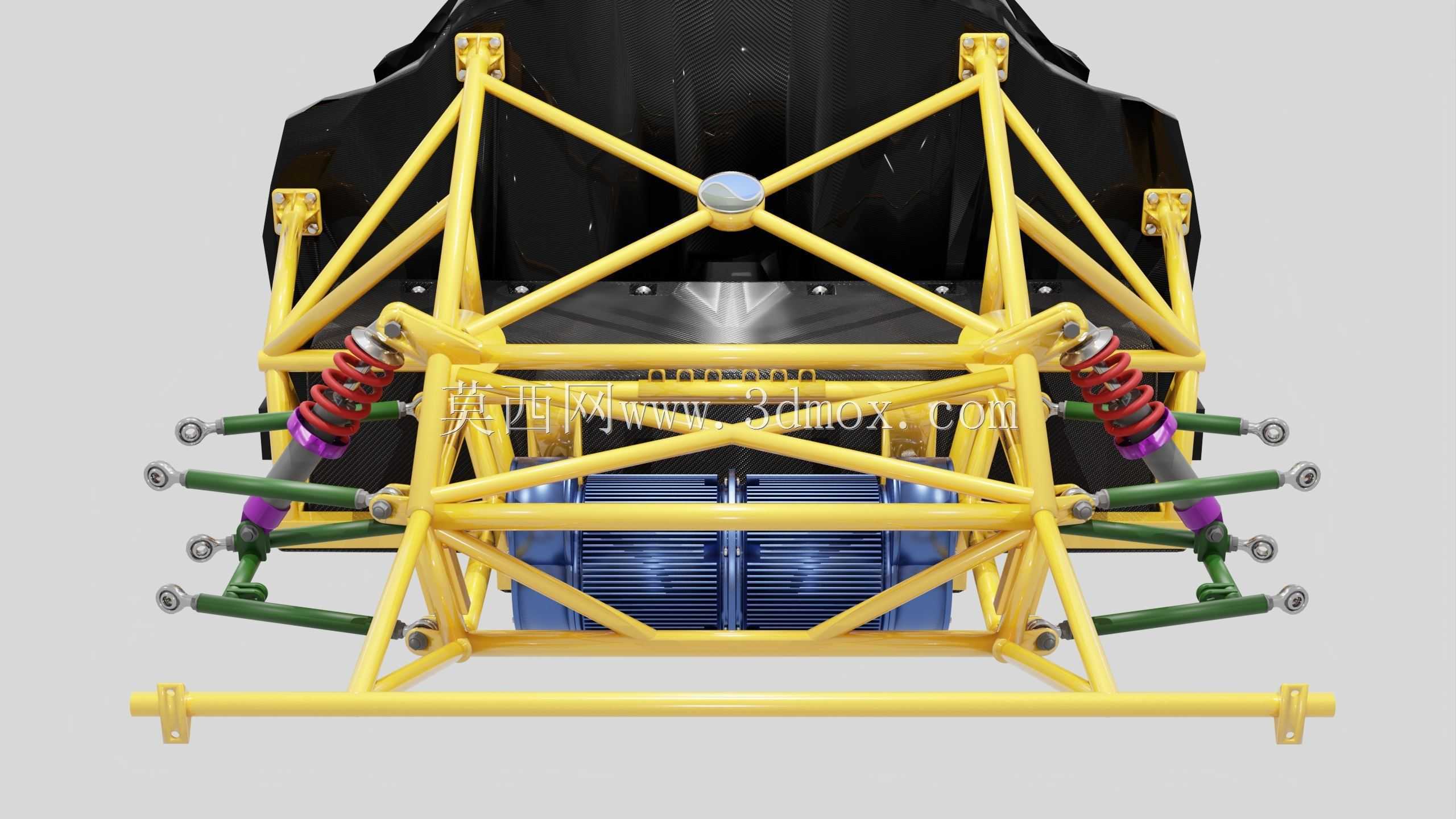

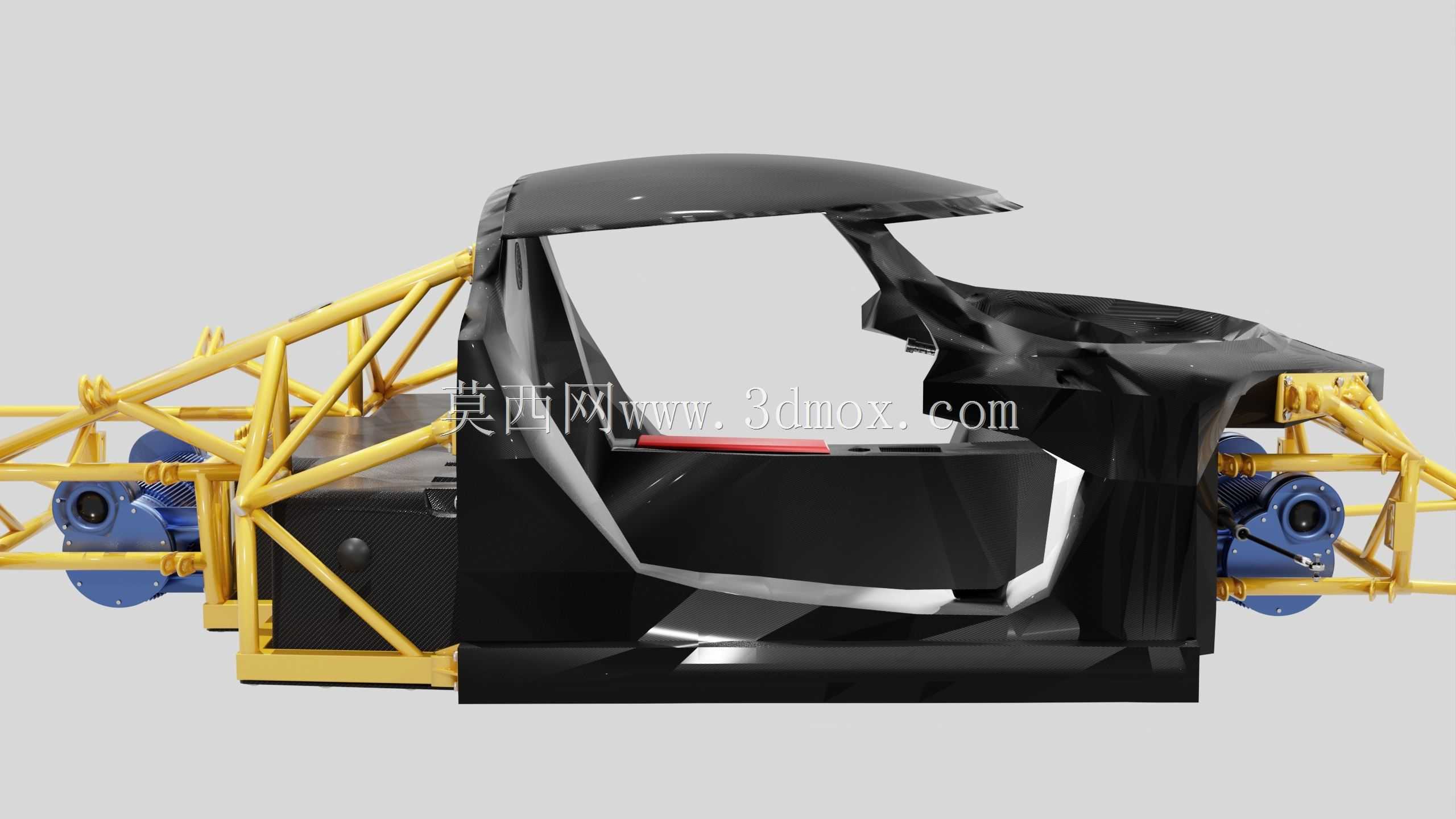

　　这套动力总成面向单体式车身的电动乘用车辆开发，核心输出能力标定在150千瓦级别，整套装置采用双可逆无刷多极电机并联布置，配合两组圆柱形齿轮减速箱完成扭矩合成与转速匹配，整体外廓控制在700毫米×350毫米×400毫米的紧凑边界内，适配前置或后置动力舱的狭小安装空间。从整车布置逻辑来看，单体承载式车身没有独立的大梁框架来承接动力载荷，因此总成壳体本身就需要参与动力系统的受力传递，安装支脚直接对接车身纵梁上的预埋安装点，悬置软垫的压缩行程、安装孔位的同轴度都在数模阶段完成了干涉校核，避免装车后出现半轴角度偏差、运行共振等问题。双电机的布局并非简单的功率叠加：两台多极永磁无刷电机分别承担不同工况下的动力输出，转子内部集成多极永磁体，

　　定子绕组通过三相电流驱动形成旋转磁场，在车辆低速大扭矩起步、爬坡工况下双电机同时输出，满足急加速的扭矩需求；在巡航、低负载滑行工况下可单电机工作，另一台电机切换为发电状态参与能量回收，把车辆减速的动能转化为电能回充动力电池。齿轮箱部分采用平行轴圆柱齿轮传动结构，两台电机的输出轴分别对接一级减速齿轮，通过中间轴完成转速降矩后，动力最终汇总到输出端连接差速机构，齿轮的模数、齿宽参数按照峰值扭矩工况做了齿面接触强度与齿根弯曲强度校核，壳体的加强筋沿着齿轮啮合的受力方向布置，既控制壳体壁厚减重，又能抑制齿轮啮合带来的壳体振动。这套动力单元还集成了多项电动车专属运行逻辑：依靠电机的四象限运行能力实现再生制动，制动过程中电机输出反向扭矩，

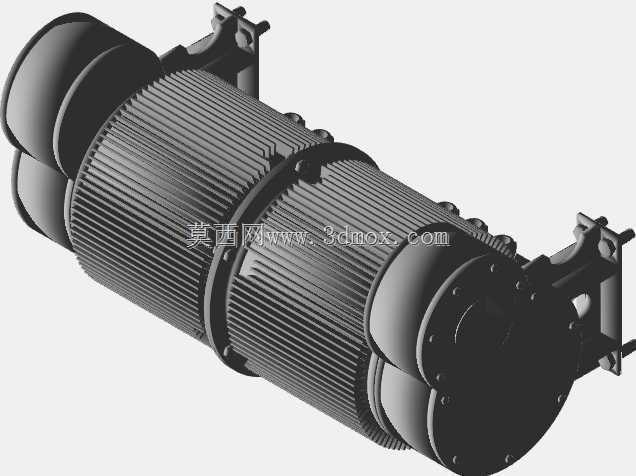

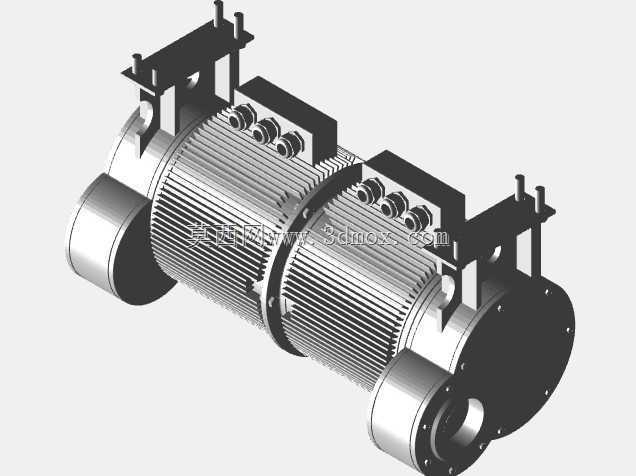

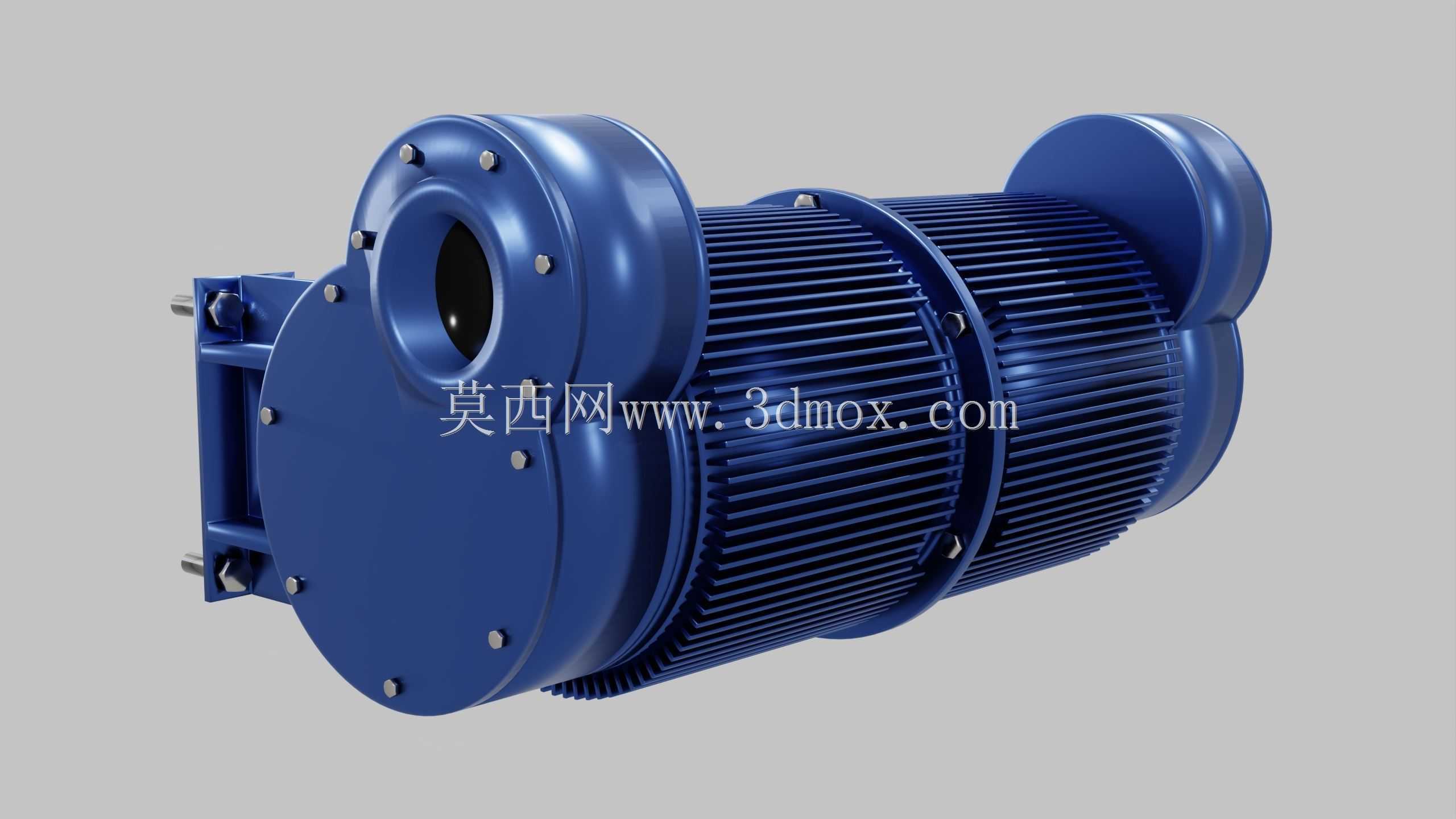

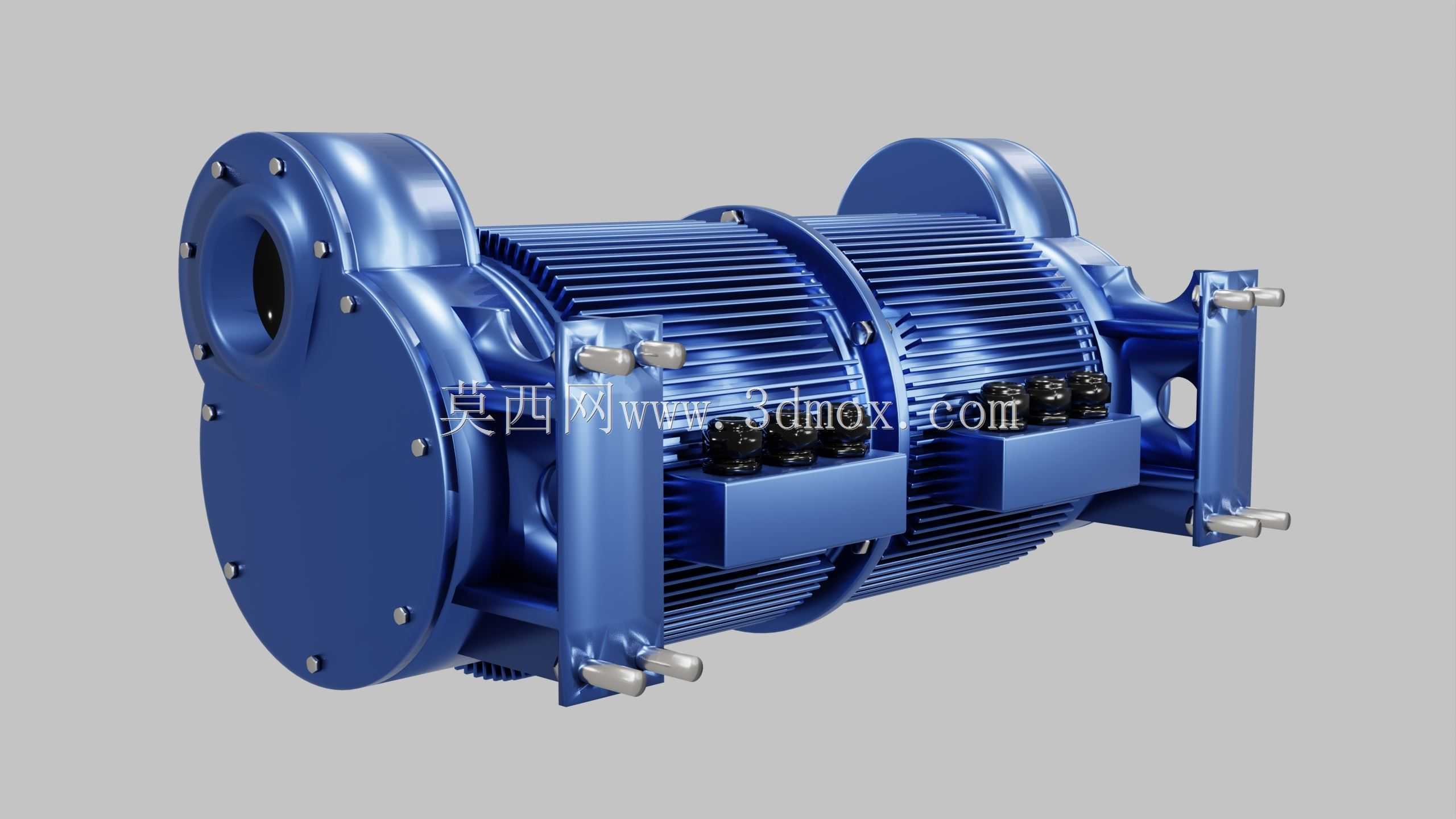

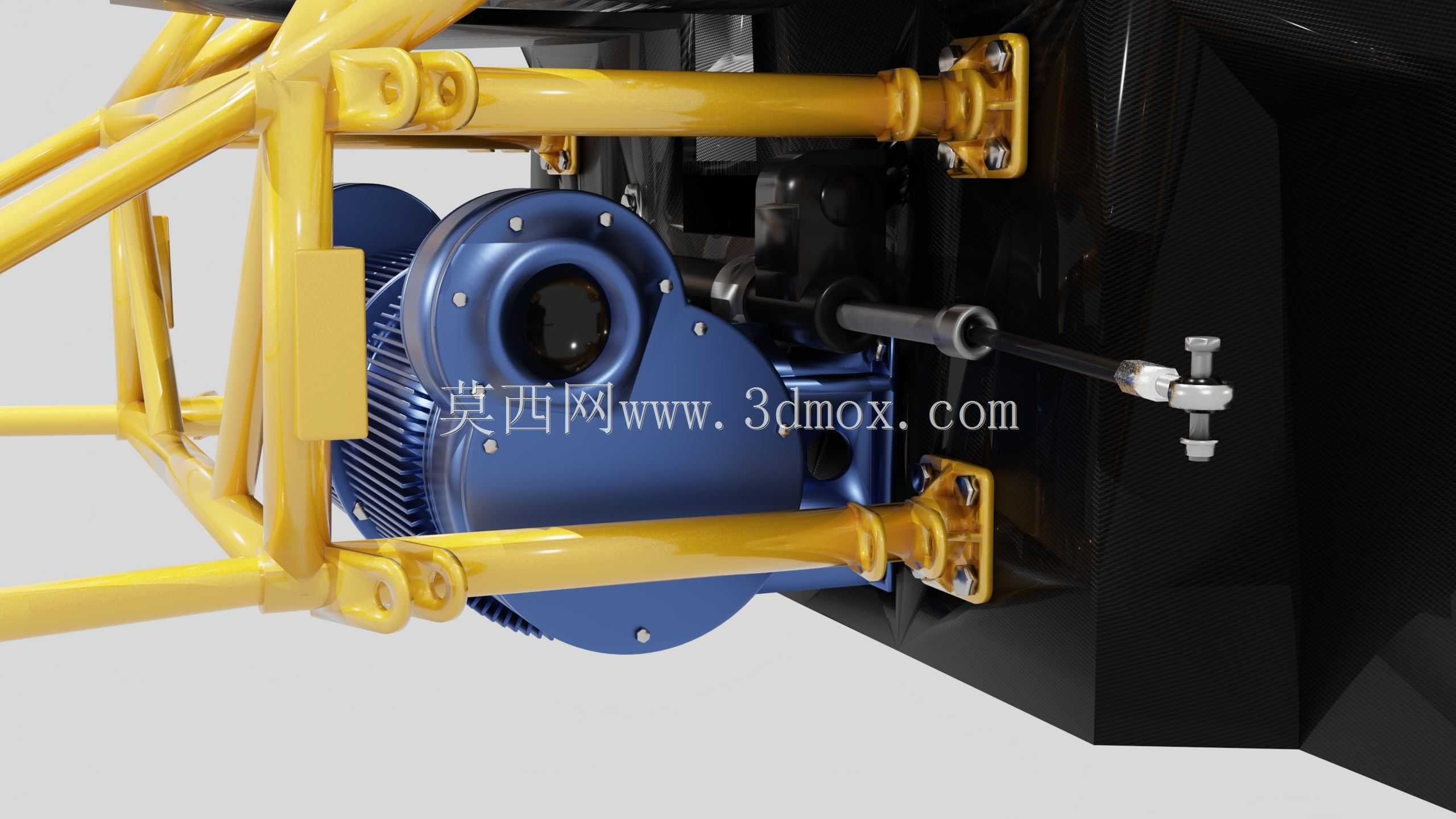

　　不仅能提供减速制动力，还能回收大部分惯性能量；配合整车转向系统，两侧动力输出可以根据转向角度动态调整轮端转速，低速转弯时内侧车轮降低转速、外侧车轮提升转速，减小转弯半径提升操控灵活性，高速过弯时通过扭矩矢量分配抑制转向不足与转向过度。数模构建过程中，电机部分的散热筋结构做了完整还原：定子外壳周向布置密集的轴向散热翅片，车辆行驶时的迎面气流顺着翅片间隙流过，带走定子绕组产生的铜损与铁损热量，两端的端盖通过圆周均布的螺栓紧固，端盖上的定位止口与定子壳体内孔配合，保证电机转子与定子的同轴度，避免运行时出现扫膛故障。前端的安装法兰预留了多个档位的连接孔位，既可以匹配不同车型的悬置支架，也能兼容后续改款车型的安装点调整，输出端的连接接口按照通用半轴法兰尺寸设计，不需要额外开发转接法兰就能对接常用的等速半轴。从结构设计的细节来看，两台电机采用背靠背的紧凑排布，齿轮箱集成在电机与输出端之间，省去了额外的连接联轴器，整套总成的轴向尺寸被大幅压缩，动力传递路径更短，传动效率相比分体式布置提升明显，同时 fewer 的连接部件也降低了故障点数量。壳体的流道、密封槽位置都在数模中做了预留，齿轮箱内部的润滑油可以通过齿轮飞溅润滑到达各个轴承啮合点，不需要额外配置电动油泵，简化了外围油路管路。针对整车轻量化需求，电机外壳与齿轮箱壳体均采用压铸铝合金工艺的结构形态，散热翅片在保证散热面积的前提下做了壁厚优化，既满足刚性要求，

　　又把整套动力总成的重量控制在整车配重允许的范围内，前后轴荷分配可以通过调整总成的安装位置来匹配不同车型的操控调校需求。在三维结构校验阶段，所有运动部件的运行间隙都做了包络分析：转子的高速转动余量、齿轮啮合的侧隙、半轴跳动的边界都和车身周边的悬架部件、线束、冷却管路做了干涉检查，确保车辆在全行程颠簸、转向打满的极端工况下，动力总成不会和周边部件发生磕碰。这套数模完整还原了从电机电磁结构安装边界、齿轮传动布局到整车安装接口的全部细节，能够直接用于电动车型动力舱的布置校核、悬置系统设计、传动系统匹配计算，也可以作为新能源汽车动力总成教学、结构拆解分析的参考载体，帮助结构工程师理解双电机分布式驱动的布置思路与功能实现逻辑。
