自行车250W轮毂驱动电机总成结构

　　这套轮毂驱动结构面向两轮代步车与电动助力自行车的轮端集成场景，核心是把动力输出、轮辐连接、轴端固定和外观防护集中在同一圆盘形壳体内，减少车架侧额外传动部件。实际装车时，电机整体位于车轮中心，外圈壳体随轮组同步转动，中心轴保持固定并锁在车架前叉或后叉开口处；骑行过程中内部定子产生转矩，通过减速或直驱结构传递至外壳，再由轮辋、辐条带动轮胎前进，适合城市通勤、短途代步和轻便助力车改装。

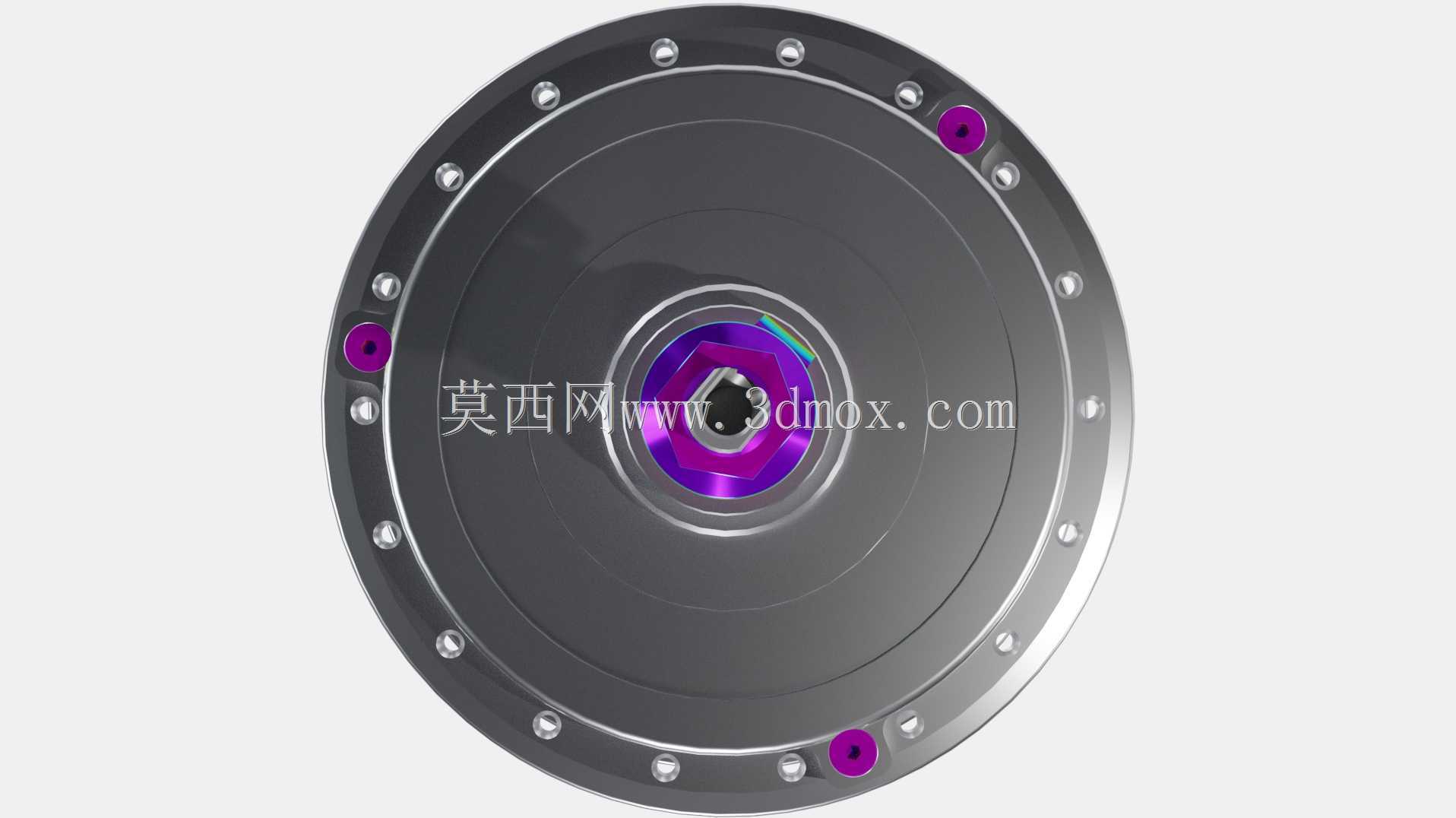

　　从结构边界看，圆盘外壳承担密封、防护和轮辐安装三项功能。外圆周边缘均匀布置多颗紧固螺钉，用于连接左右端盖，保证内部绕组、转子和轴承腔处于封闭空间；端盖表面的环形台阶既提高薄板壳体的抗弯刚度，也让轮辐安装面有足够的贴合区域。中心区域是轴系与传动件的集中位置，紫色阳极氧化螺母、螺栓和垫圈围绕轴心布置，既负责轴向锁紧，也形成清晰的装配层级。工程建模时需要重点控制中心孔与固定轴的同轴度，端盖结合面的平面度，以及周边螺钉孔的节圆直径，否则装配后容易出现端盖偏摆、轴承预紧不均或轮组转动阻力增大。

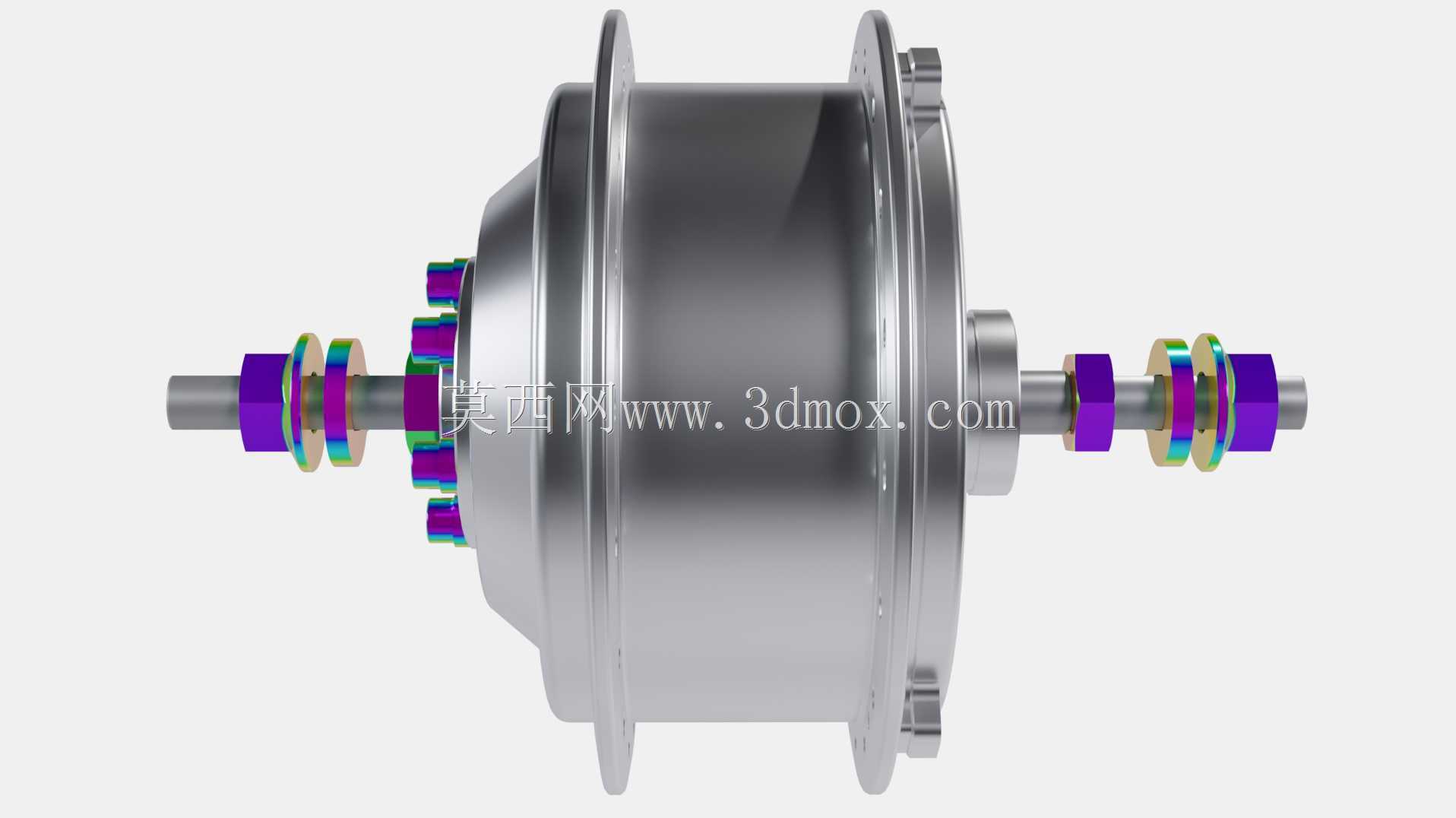

　　设计思路上，该结构没有采用外露电机加链条的传统方案，而是将动力源直接嵌入轮毂。这样做的好处是传动链路短，外观整洁，车架改动量小；同时轮端转动件质量增加后，对轮毂壳体的强度、密封和散热提出更高要求。外壳大面积圆盘结构可以利用行驶气流带走部分热量，表面环形筋位则在不明显增加壁厚的情况下提升刚性。彩色钛阳极氧化紧固件主要用于轴端和关键连接位置，在轻量化、耐腐蚀和重复拆装方面更稳定；垫圈能够分散锁紧压力，避免铝合金或薄壁壳体表面被压伤。固定装置的位置需要与叉口宽度、轴径、防转槽和锁紧螺母厚度一起校核，不能只看外观造型。

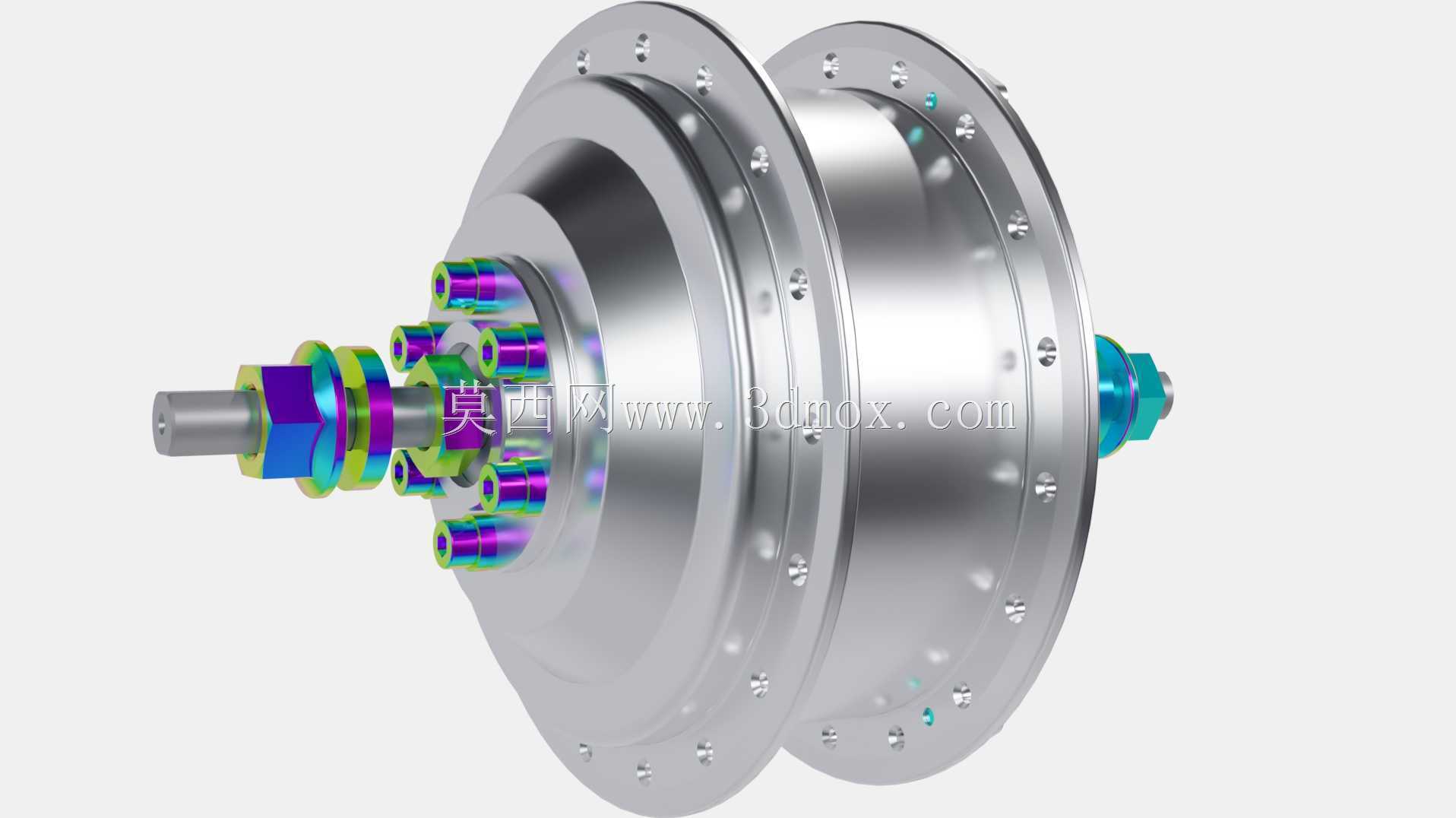

　　在三维结构处理中，轮辋连接孔、端盖螺钉、中心轴、轴承位和转子腔体应保持明确的装配关系。外圈螺钉按圆周阵列布置，便于维护时顺序紧固；中心锁紧件要预留工具操作空间，避免装车后被辐条或叉臂遮挡。壳体侧壁与轮辐、碟刹安装位、飞轮位之间也需要留出干涉检查余量，尤其在后轮应用中，电机轴、塔基、链轮和车架平叉之间的边界较紧凑。若用于前轮，则要关注前叉开档宽度、垫片组配和线缆出线方向。

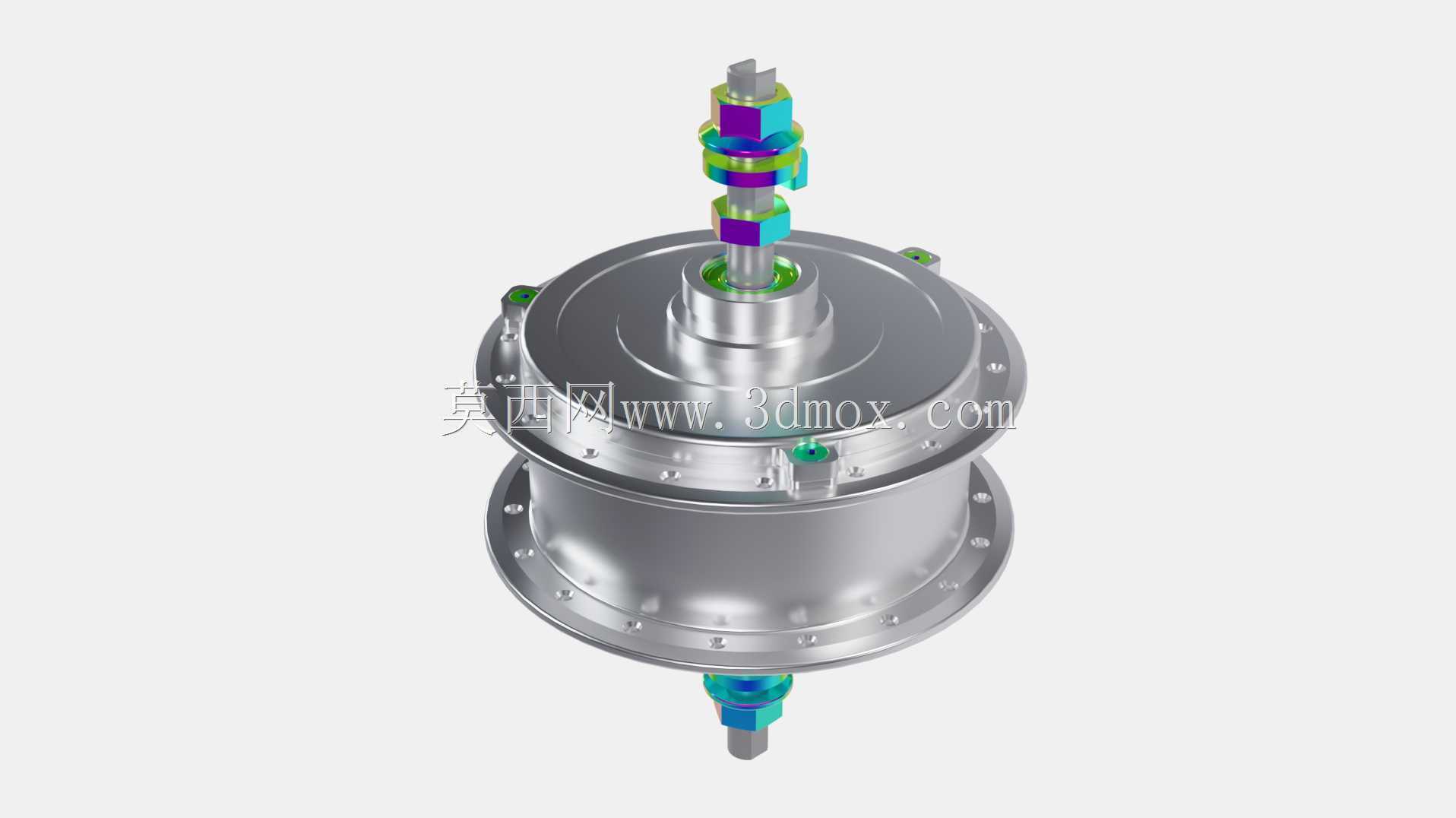

　　该模型把电机外观、轮轴连接和彩色紧固件细节完整表达出来，适合在轮毂电机方案评审、轮组集成设计、电动自行车装配校核以及展示渲染中使用。结构上既体现了圆盘式轮毂电机的紧凑特征，也保留了螺栓、垫圈、轴端固定等真实装配要素，能够帮助设计者直观检查轮端空间、紧固件布局和外壳造型之间的关系。
