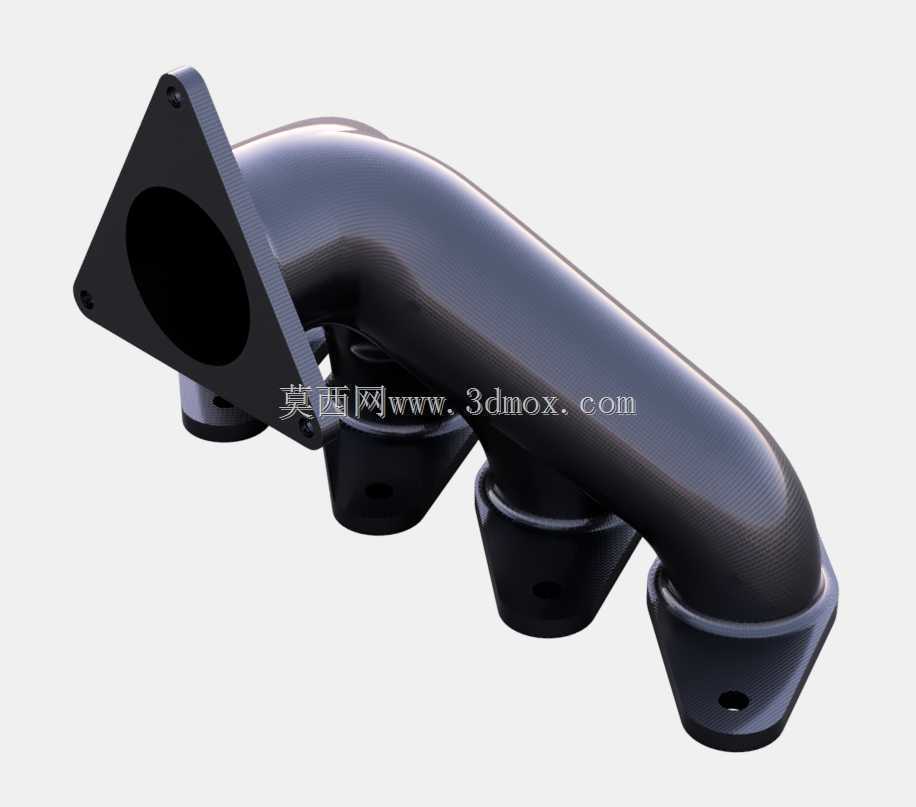

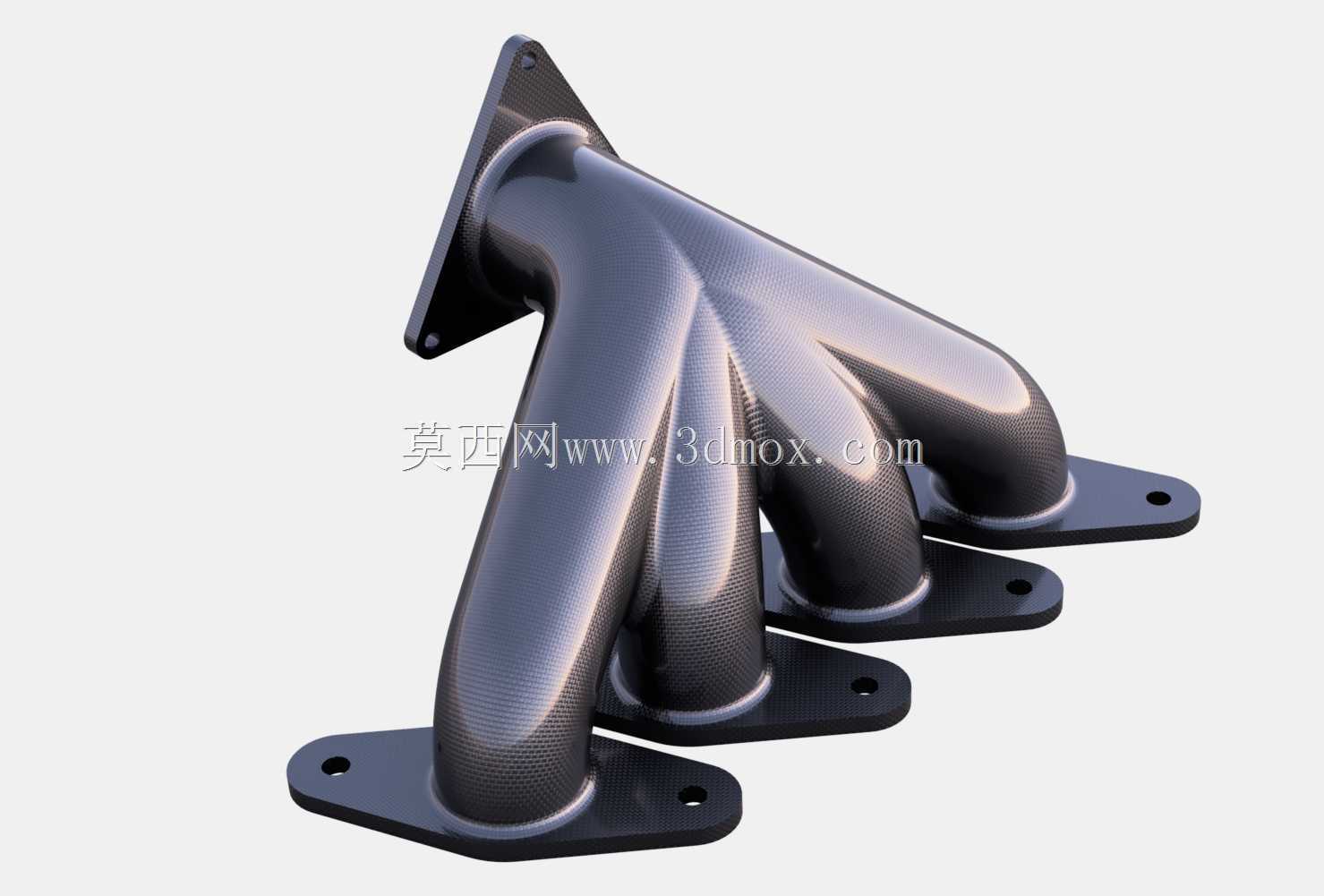

汽车碳纤维四缸排气歧管结构设计

　　这套歧管结构面向高性能四缸内燃机的排气端改装场景，整体采用等长支管汇聚的拓扑布局，主管路沿缸盖排气侧轮廓做平滑弧形过渡，四个支管分别对应一至四缸的排气道口，支管末端预留与缸盖排气法兰对接的安装接口，法兰面按照缸盖螺栓孔位做匹配开孔，安装时可直接贴合缸盖排气侧密封面，配合排气密封垫完成锁紧固定，无需额外改动缸体周边附属件的安装位置。

　　从实际装车用途来看，这类歧管主要承担各缸排气脉冲的导流汇聚作用，把四个气缸交替排出的高温废气统一导入下游涡轮增压器进气侧或者排气前段管路，等长支管的排布逻辑刻意控制各缸排气路径长度差值在极小范围内，避免不同气缸排气脉冲在管路内形成干涉扰流，降低排气背压，让废气排出过程更顺畅，在高转速工况下能有效减少泵气损失，提升发动机的充气效率。

　　材质选型上采用碳纤维复合结构，管壁统一控制为2mm厚度，相比传统铸铁或者不锈钢焊接歧管，整体重量能降低六成以上，对于前置前驱或者横置布局的改装车型来说，车头前部的簧下质量分配得到优化，整车前轴载荷减轻，转向响应的跟随性会有明显提升。碳纤维材料本身的抗疲劳特性也能适配赛车场景下频繁的高低温循环冲击，管壁内壁做顺滑处理，没有传统焊接歧管内壁的焊瘤凸起，废气沿管路流动的沿程阻力进一步降低。

　　建模过程中首先对照四缸缸盖排气道口的中心距确定四个支管接口的坐标点位，主管路的弯曲曲率经过反复校核，既保证管路走向避开缸盖上的气门室罩盖、点火线圈、散热管路等周边部件，预留出不小于15mm的安全间隙，避免车辆运行过程中管路和周边件发生运动干涉，同时弯曲段的曲率半径不会过小，防止气流在弯折处出现流速骤降形成涡流。歧管上端的三角形对接法兰按照涡轮端或者排气前段的对接接口尺寸做轮廓设计，法兰上的三个安装孔位对应匹配对接件的螺栓分布圆，法兰厚度预留足够的刚性余量，避免长期受排气振动影响出现法兰面翘曲漏气。

　　支管和主管路的交汇位置做圆滑过渡融合，没有尖锐的转角结构，一方面减少气流在交汇区域的湍流损耗，另一方面也避免碳纤维铺层过程中在尖角位置出现应力集中，提升整体结构的抗振耐久性能。整个歧管的外轮廓尺寸完全控制在发动机舱排气侧的原有安装边界内，不需要额外切割机舱防火层或者改动周边悬挂支点，适配多数主流2.0L级别四缸涡轮增压车型的改装升级需求，在赛道日竞技、街道性能改装场景下都能稳定承担排气导流功能。
