达索阵风多用途战斗机外观结构复刻

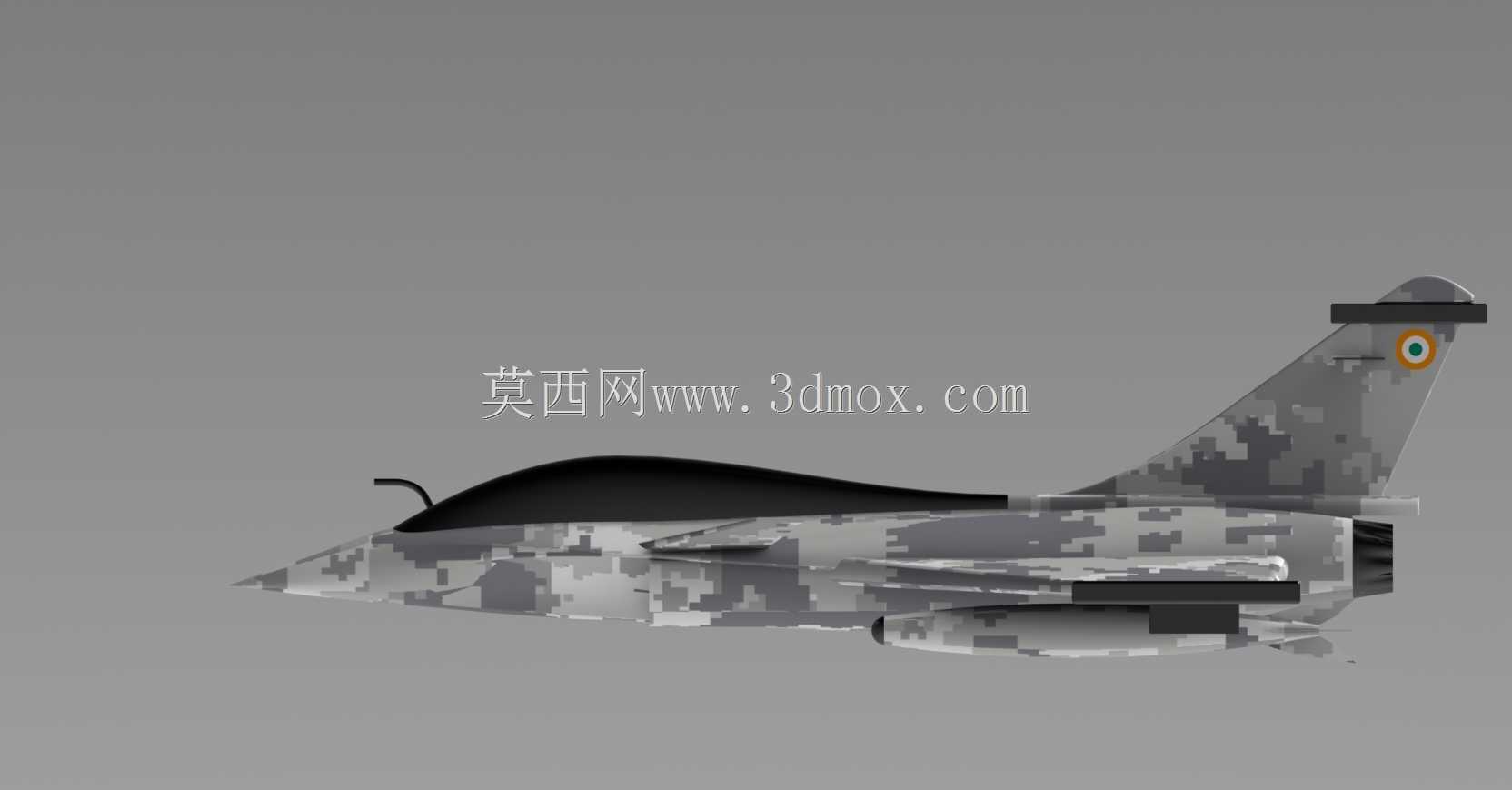

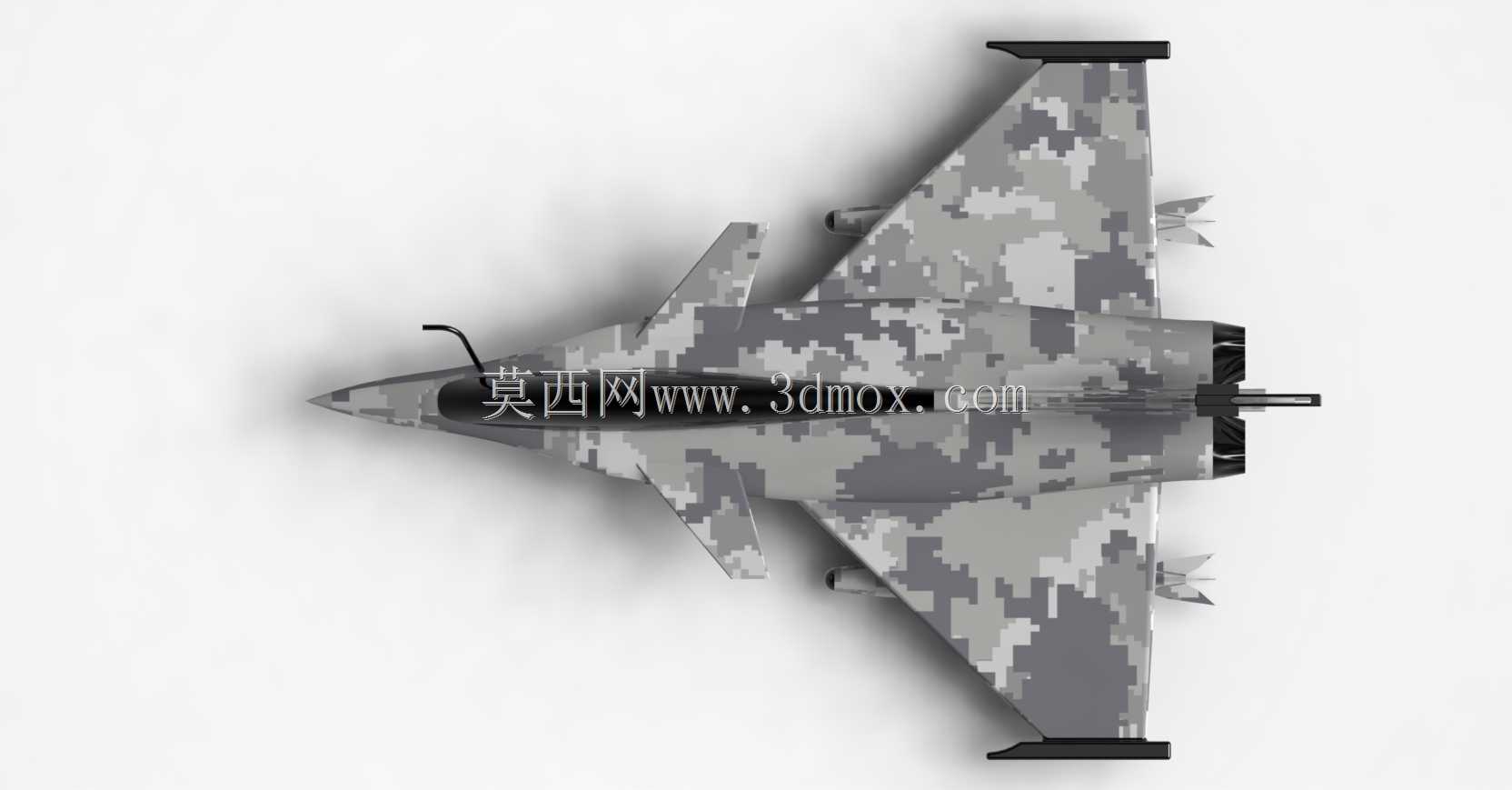

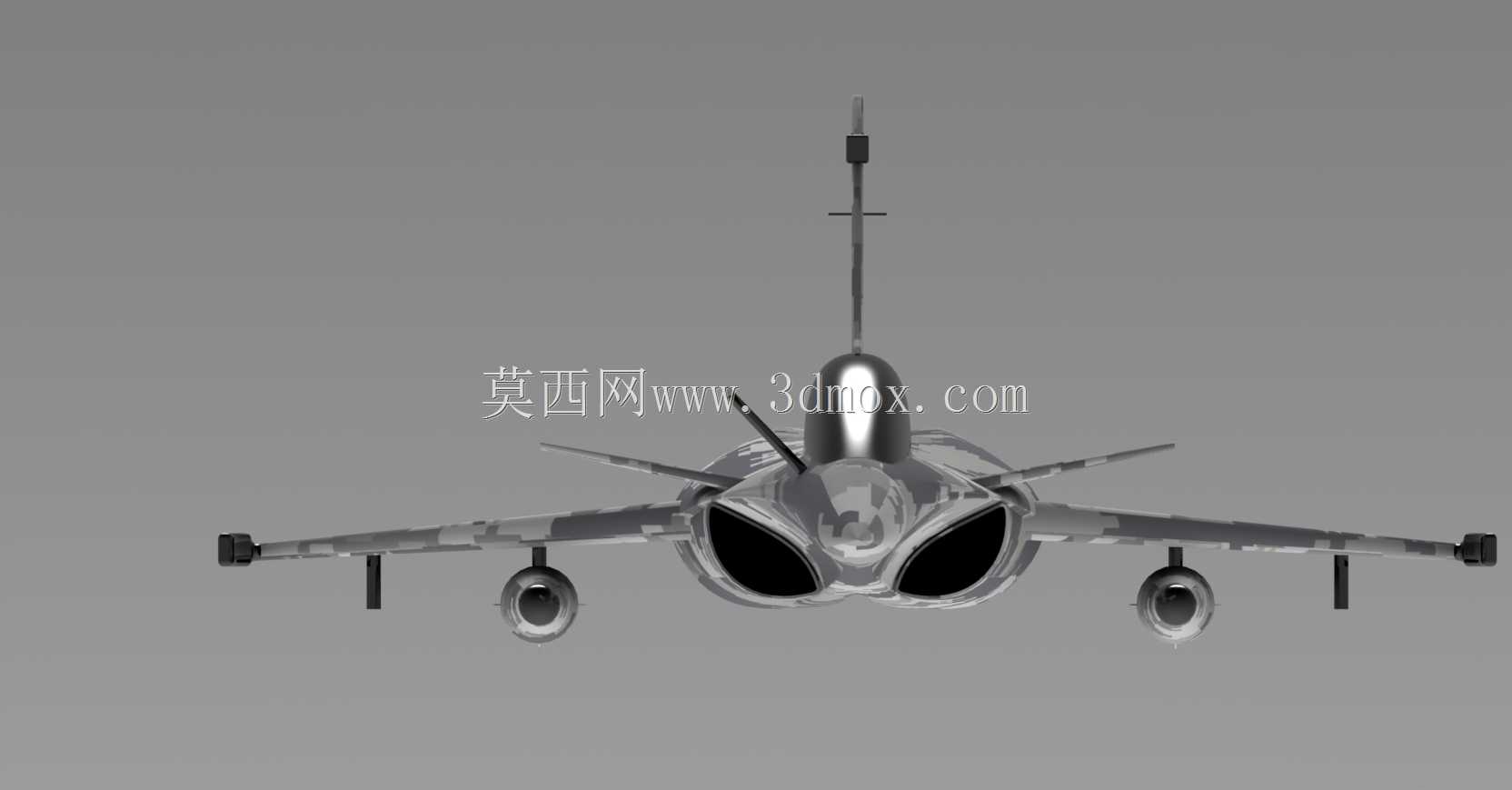

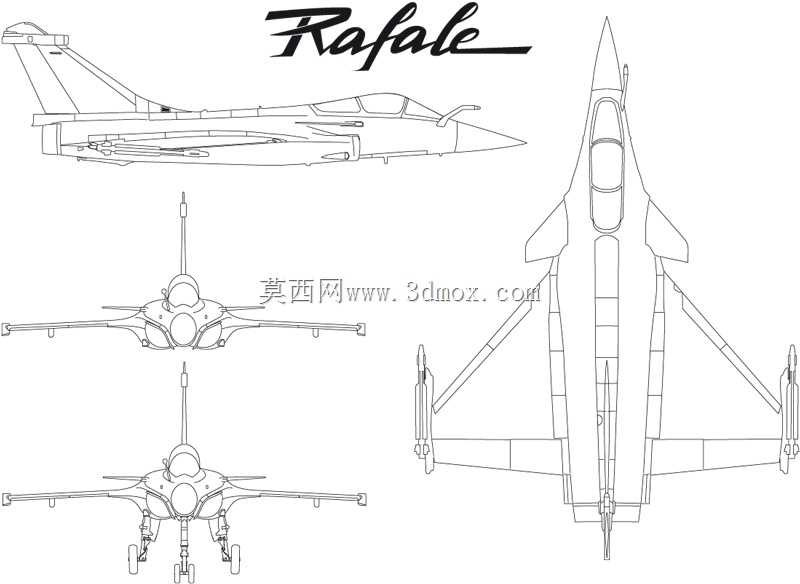

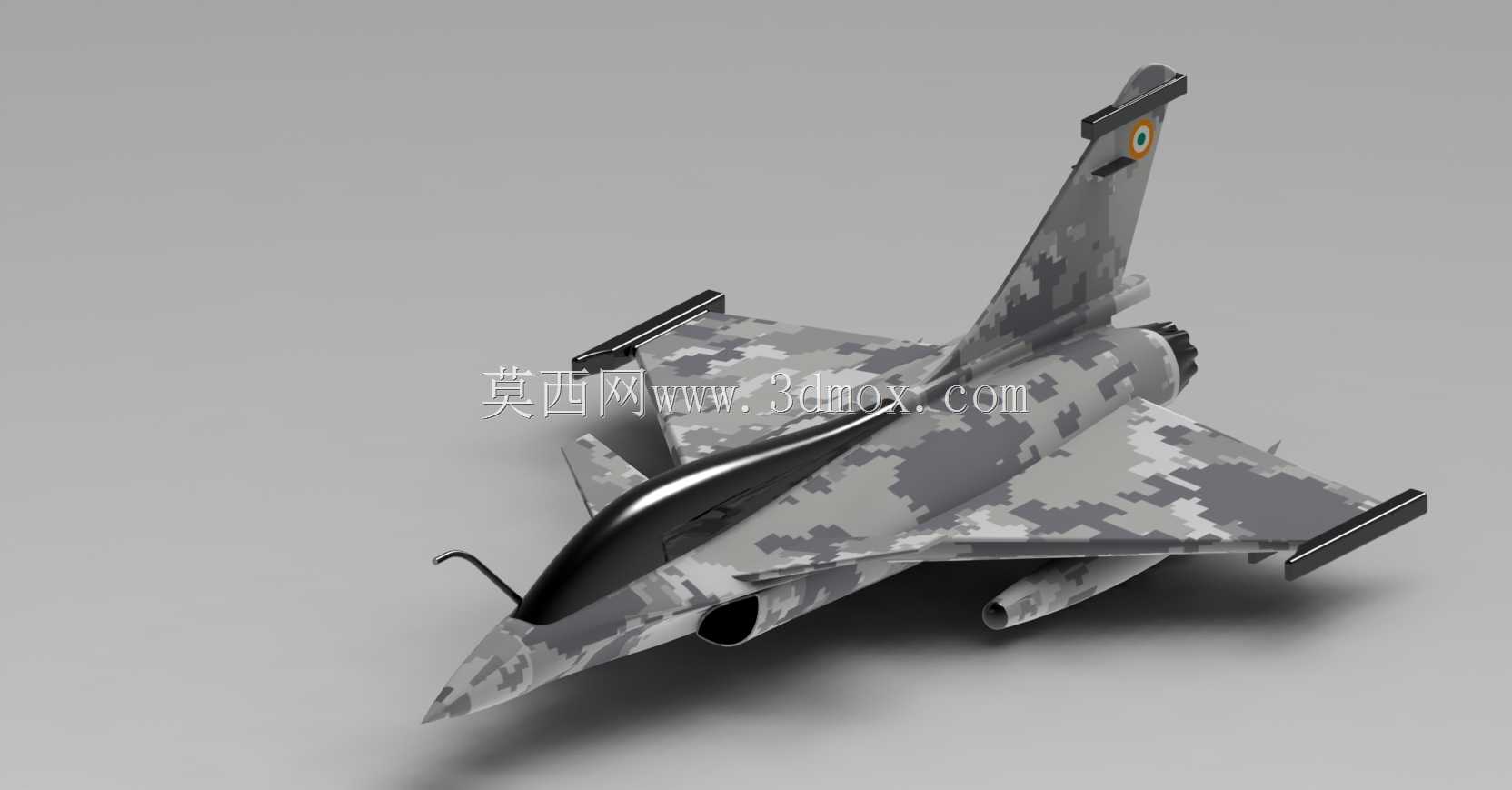

曲面光顺度是军用战机外观模型落地加工最容易踩的坑，阵风的近距耦合鸭翼与主翼衔接区域，曲面曲率变化跨度极大，常规放样生成的面在五轴铣削蒙皮工装时，极易出现接刀痕，甚至在翼根融合处出现曲率突变导致的应力集中隐患。处理鸭翼后缘与主翼前缘的过渡曲面时，没有直接用边界混合一次性铺面，而是先提取鸭翼下洗流对应的理论流场曲面控制线，把翼根融合段拆成三段G2连续的曲率面，每一段的控制点都对齐蒙皮拉伸的纤维走向，避免后续复材铺贴时出现纤维褶皱。座舱盖的水泡型曲面没有做等厚处理，而是顺着风挡抗鸟撞的受力梯度，把风挡区域的曲面厚度做了渐变加厚，边缘和机身蒙皮的衔接处留了0.12mm的装配公差，刚好抵消阳极氧化后蒙皮的形变余量。机身侧面的保形天线贴片没有做凸起的独立特征，而是把天线曲面和机身蒙皮做了曲率融合，既保证了隐身修型的外观要求，也避免了贴片边缘在高速飞行下产生的气流分离。起落架舱门的接缝处做了错位止口设计，不是简单的平面对接，曲面贴合的止口能在舱门关闭时形成自然的密封面，不需要额外增加密封胶条的建模特征，也能还原真机的舱门缝隙细节。尾喷管的调节片做了分段铰接的结构预留，每一片调节片的旋转轴都对齐真机的作动筒安装位，后续如果做动态演示模型，不需要重新拆改结构就能直接添加运动副。机身表面的隐身涂层质感调试时，没有用高反光的金属材质，而是调了低粗糙度的半哑光金属漆，在不同光照角度下能透出蒙皮铆接的细微凹凸感，既还原了真机的低可视度涂装质感，也不会因为反光过强掩盖曲面的曲率变化细节。翼下挂架的安装座做了内嵌式的定位卡槽，卡槽的深度刚好匹配挂架的安装凸台，装配时不需要额外对齐就能保证挂架和机翼的平行度，避免出现外挂物倾斜的视觉误差。
