自行车配套燃油气罐三维结构设计

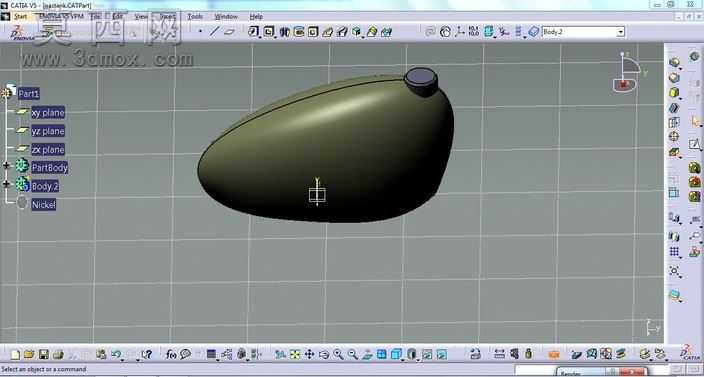

本作品为适配自行车改装使用的小型储运气罐三维结构设计，整体采用流线型椭球曲面壳体造型，在三维建模过程中首先通过草绘平面绘制罐体的纵向轮廓曲线与横向截面基准线，以多截面曲面命令生成顺滑的外表面主体，保证罐体整体无突兀棱角，既能够降低安装在自行车上时的风阻影响，也能避免尖锐结构在使用过程中造成磕碰损伤。建模阶段对罐体的壁厚做了均匀化处理，通过抽壳命令设定统一的壳体厚度，保证罐体结构强度均匀分布，同时在罐体顶部设计了凸起的加注口结构，加注口与罐体主体采用一体化曲面过渡衔接，避免衔接位置出现应力集中的问题，加注口顶端设置了密封端盖的安装位，预留了标准的密封配合尺寸，能够适配常规的密封端盖实现罐体的密闭存储需求。材质设置上罐体主体选用哑光深绿色金属漆面材质，还原金属罐体的真实质感，表面添加细微的磨砂颗粒效果，避免过度反光造成的视觉失真，加注口位置采用深灰色硬质塑料材质，与罐体主体形成清晰的材质区分，同时也还原了实际产品中加注端盖的材质特性。结构设计上充分考虑了自行车安装的适配性，罐体整体的弧度贴合自行车车架的安装空间，底部曲面做了平缓处理，能够稳定贴合安装支架，同时整体重心偏向罐体下半部分，安装后不会造成自行车重心过度偏移，保障骑行过程中的稳定性。建模过程中对曲面的连续性做了反复校验，通过曲面曲率分析工具调整各段轮廓线的控制点，保证整个罐体表面曲率连续过渡，没有出现曲面褶皱或者曲率突变的问题，最终生成的实体模型可直接用于后续的结构验证、安装模拟以及3D打印手板制作，也可作为自行车改装设计的配套部件完成整车的装配校验。
