家用纯电SUV整车底盘电池轮毂结构

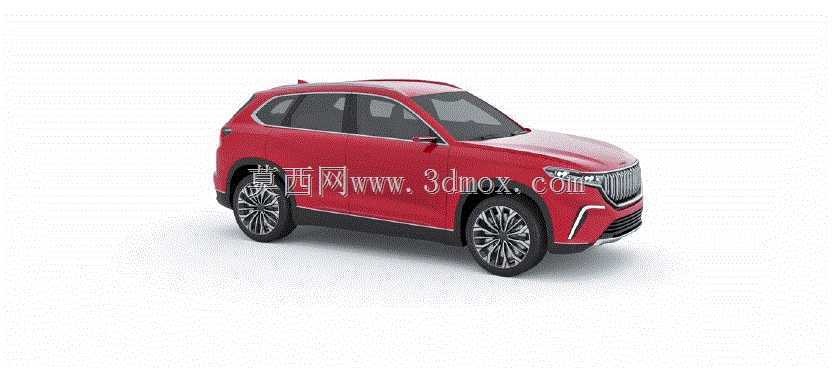

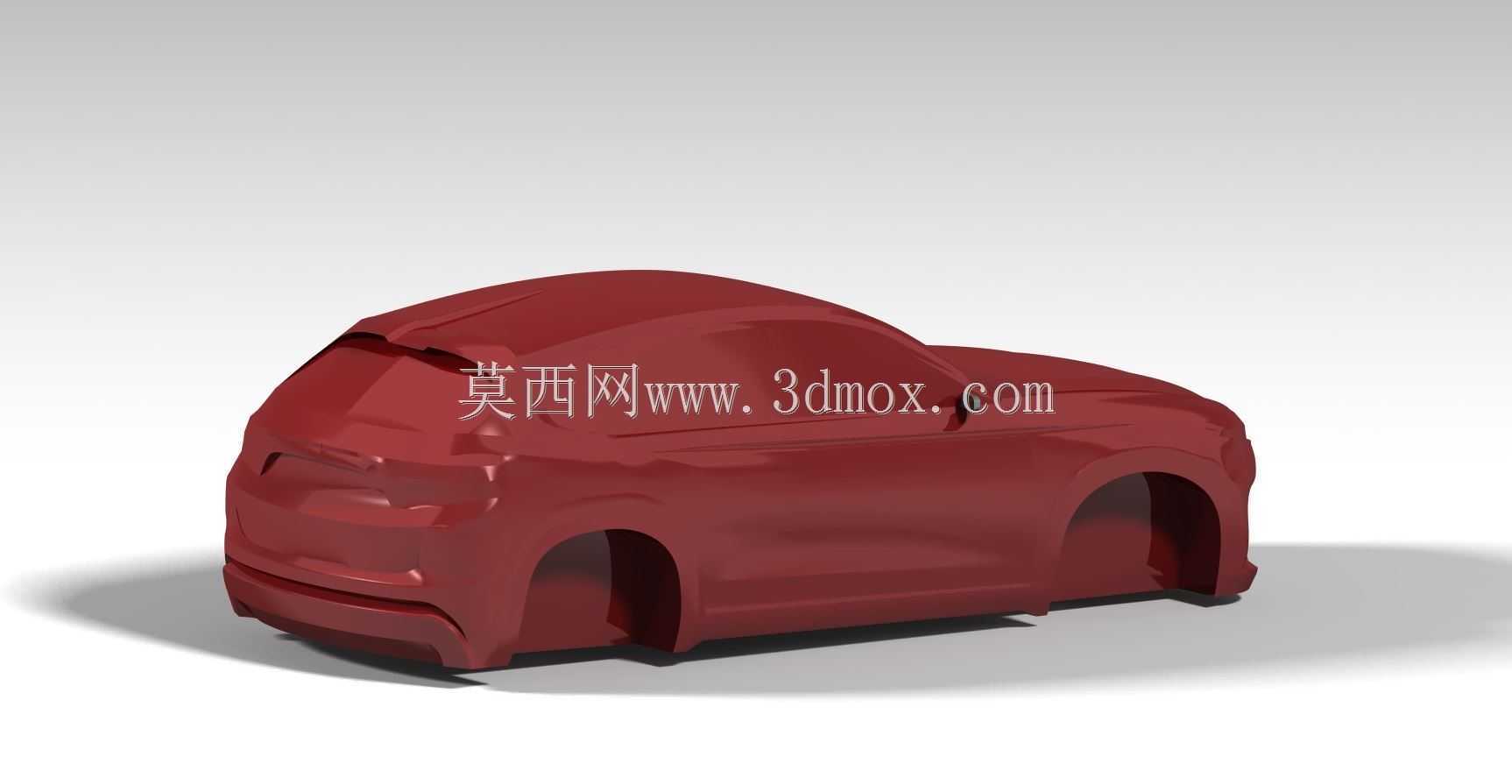

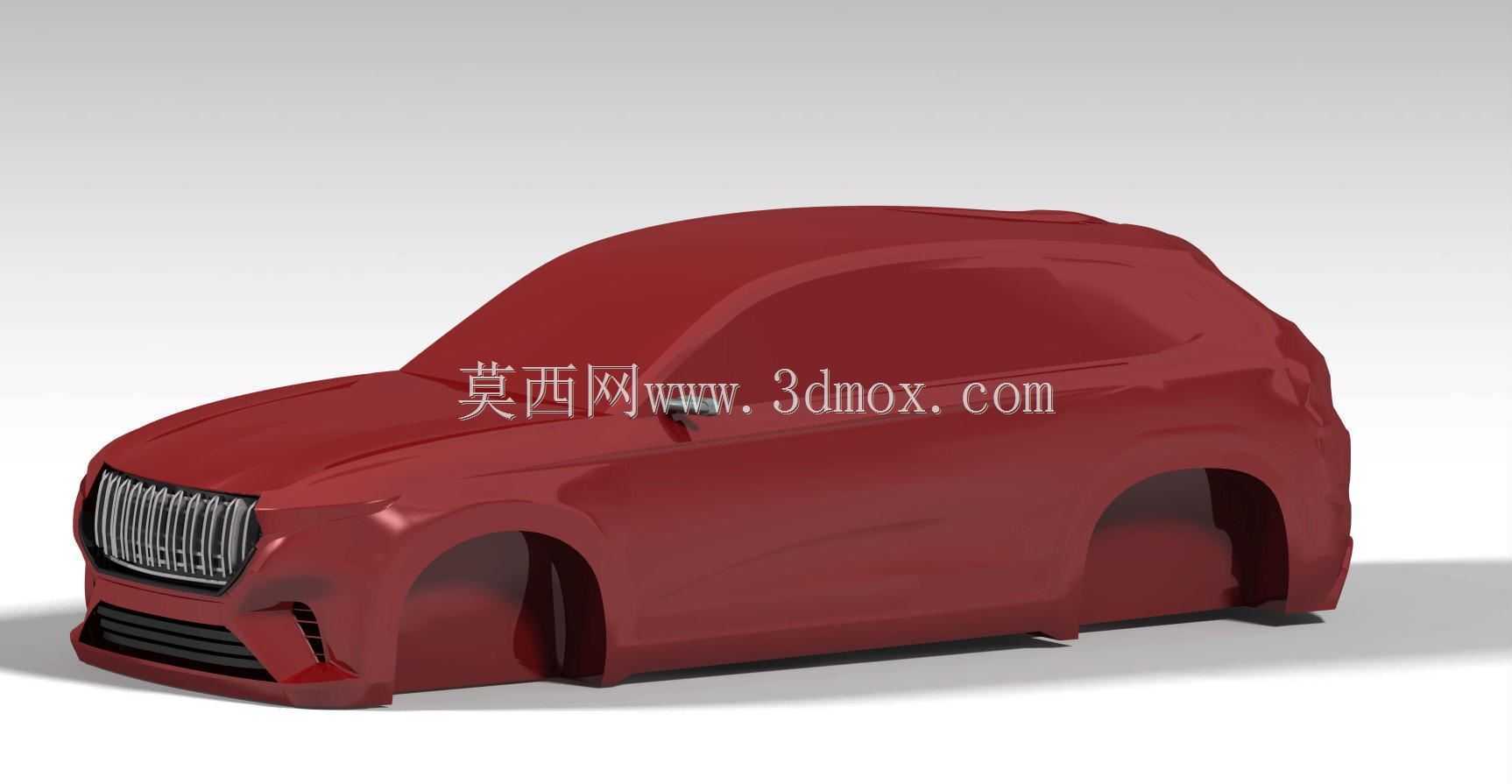

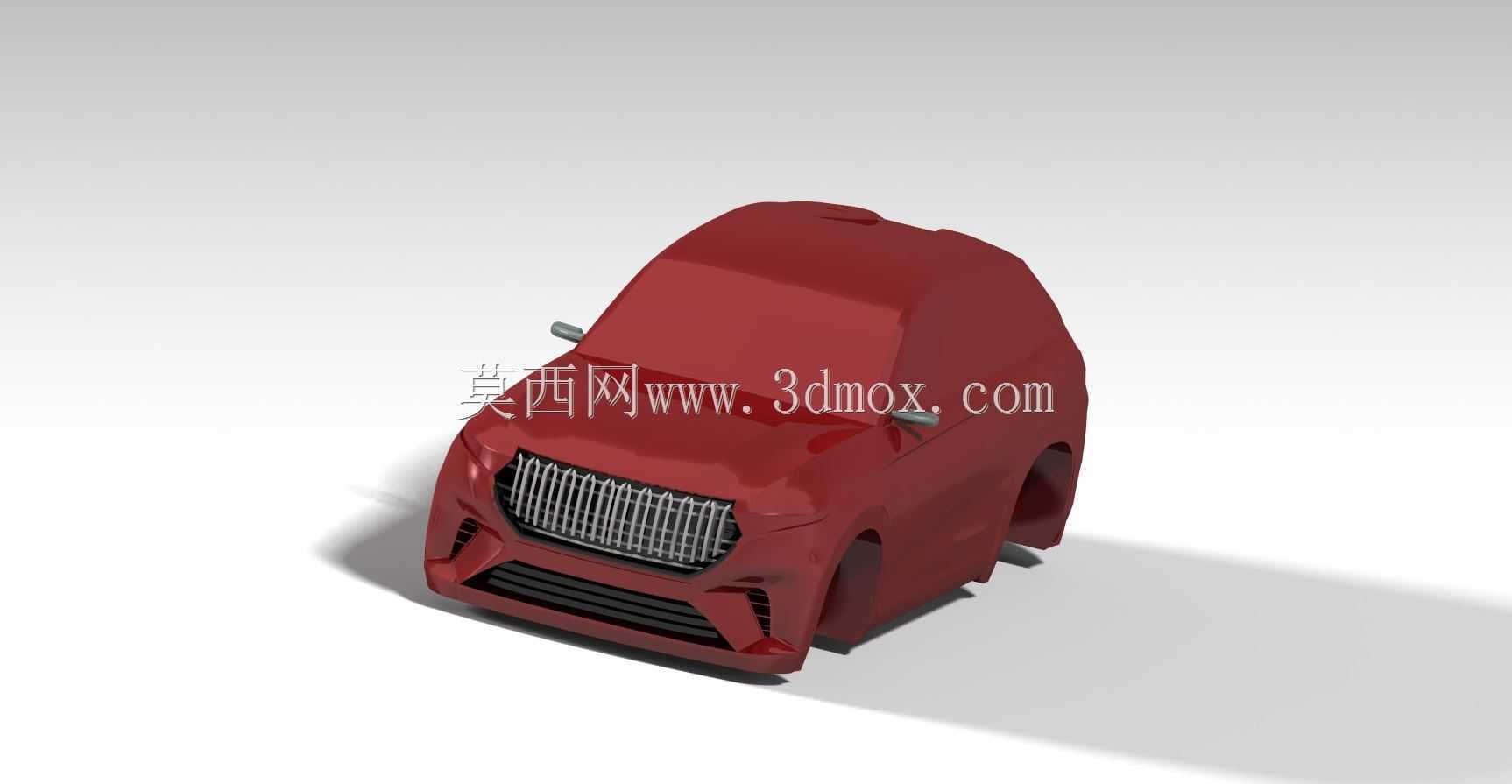

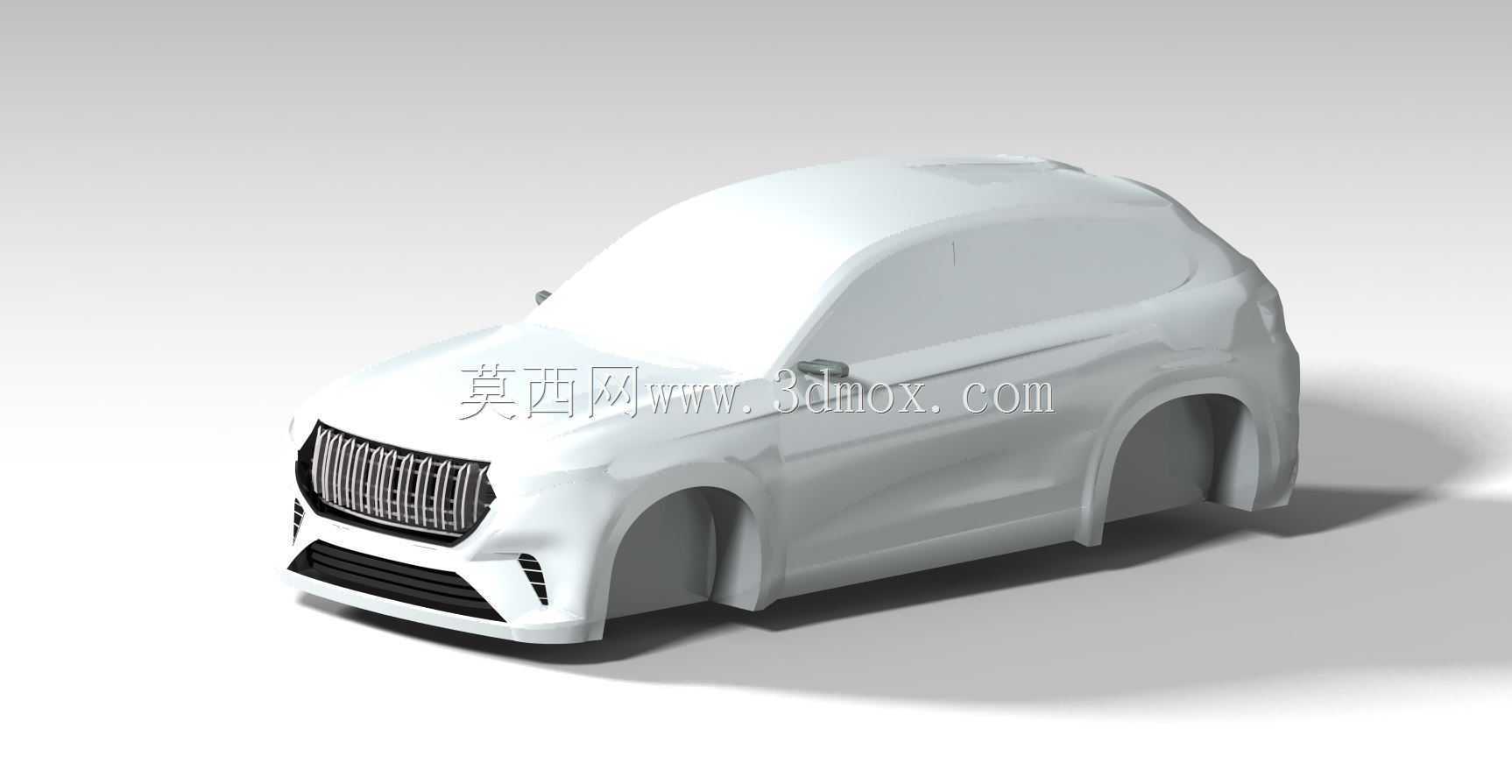

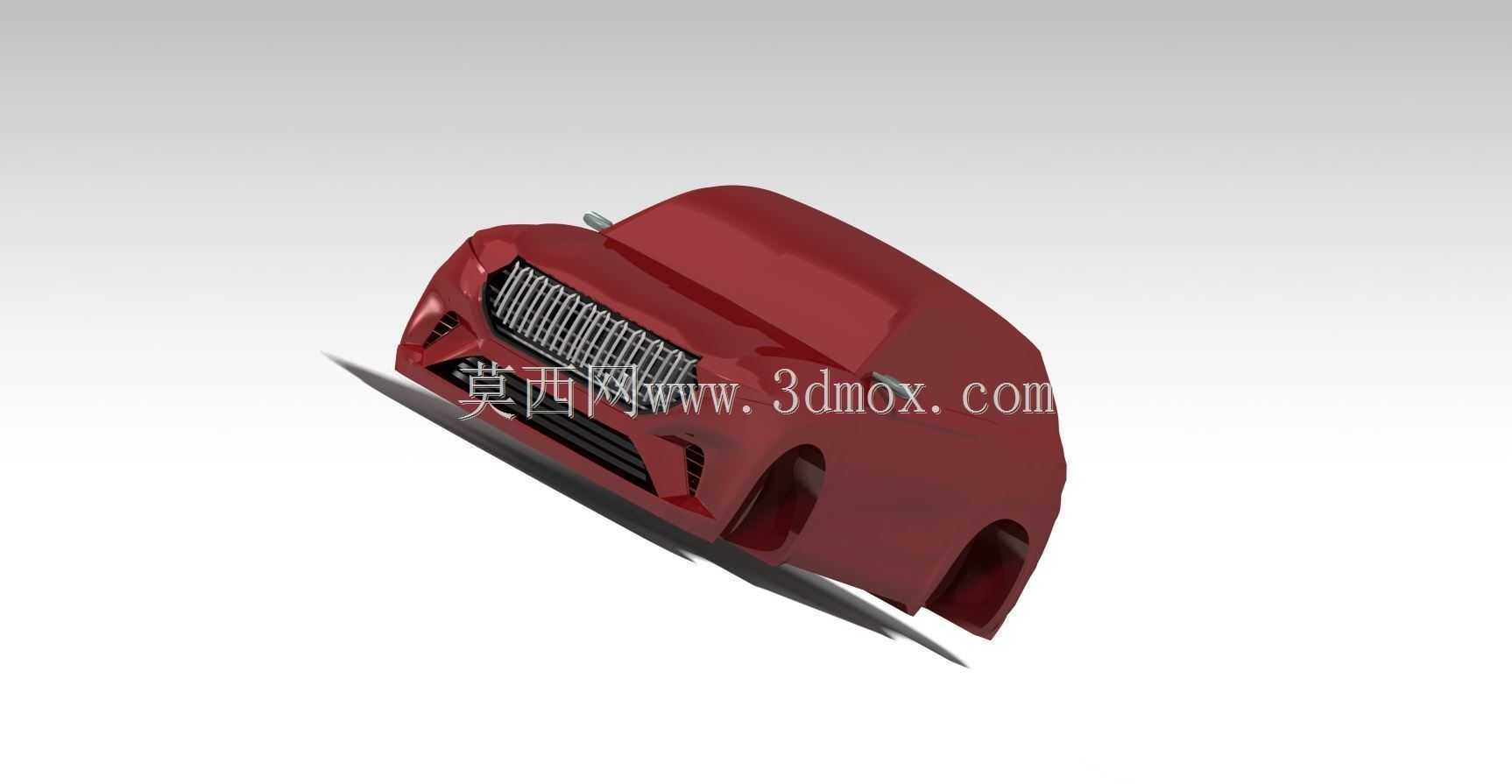

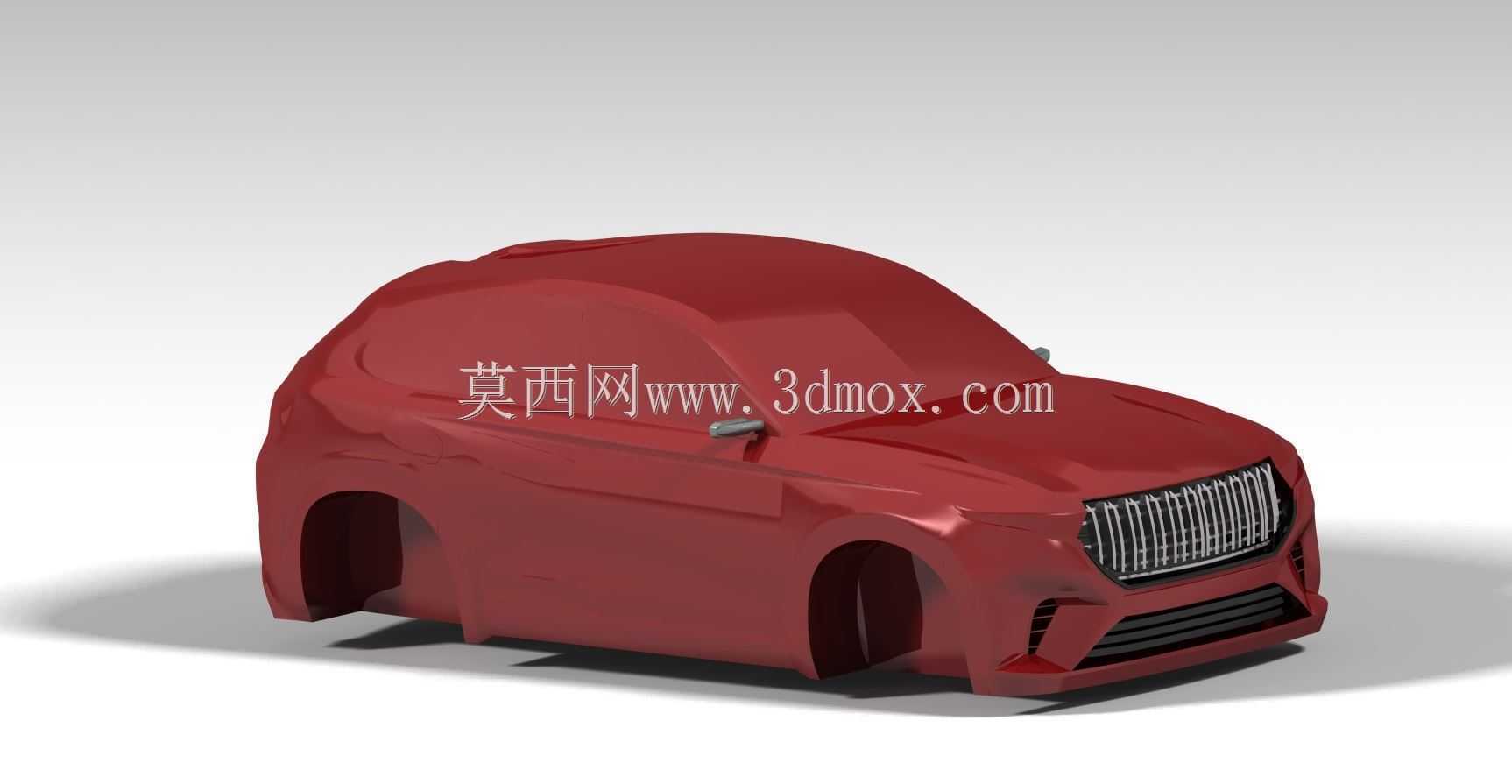

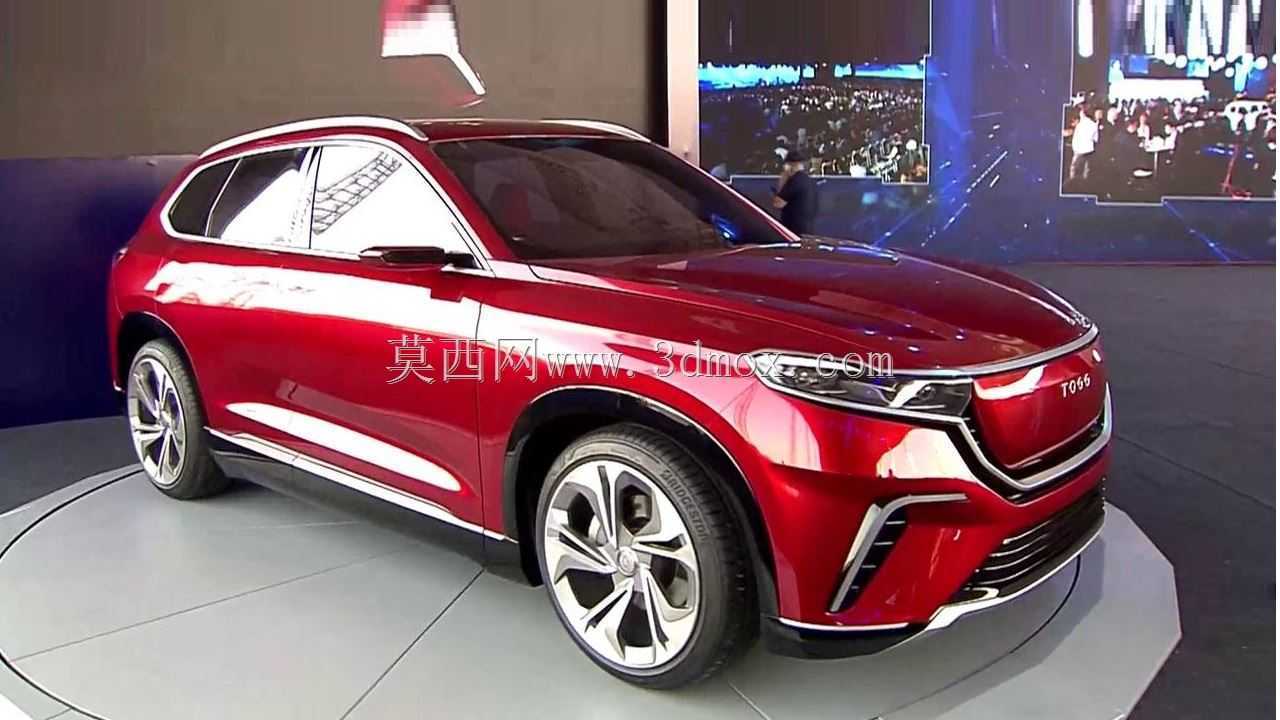

　　该套三维结构围绕一台中型家用纯电SUV展开，建模时没有把车身外覆盖件、行走机构和储能系统割裂处理，而是以总装合车的思路同步约束车身姿态、轮胎接地点、电池包外轮廓和轮辋安装面，使各子系统在同一坐标系下具备可组合、可校核、可继续细化的基础。整车外观采用闭合式前脸与较高的车头体量，前舱不再承担传统燃油车动力总成布置的主要任务，造型面可以围绕风阻、行人保护和品牌识别进行更连续的过渡；侧面保留SUV典型的高离地间隙、长车顶和四门五座比例，轮拱外扩明显，能够为大尺寸轮胎、悬架跳动和冬季防滑链预留空间。

　　从实际使用场景看，这类车型面向城市通勤、家庭长途出行和轻度非铺装路面行驶，结构布置需要同时兼顾乘员舱空间、电池安全、维修接近性和空气动力学表现。模型中将电池作为独立总成纳入底盘下部区域，电池包上表面与车身地板贴合，下表面保持平整，既有利于降低整车质心，也能减少底盘紊流。电池包边界没有侵入乘员脚部和后排坐垫下方的主要活动空间，包体侧向与门槛梁之间保留防护和传力路径，前后方向则避开主要碰撞吸能区。工程细化时可在此基础上增加模组、冷却板、高压接插件、维修开关和护板结构，用于检查热管理管路走向、高压线束弯曲半径以及底盘磕碰间隙。

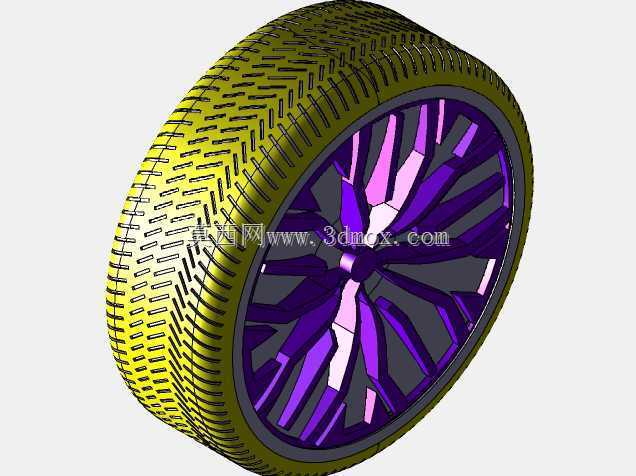

　　车轮部分采用大直径多辐条轮毂造型，轮胎宽厚，适合承载SUV较高的整备质量。轮毂建模以轮心为安装基准，辐条沿圆周均匀分布，外侧造型面与制动盘、卡钳之间需要保留足够间隙；轮胎外径、轮距和转向节位置共同决定整车姿态。进行运动校核时，应把轮胎在满载压缩、回弹以及最大转角下的包络体纳入轮罩和前副车架检查范围，避免胎肩与翼子板内衬、减振器或转向拉杆发生干涉。多辐条结构虽然视觉上更细密，但在工程设计中还要关注辐条通风面积对制动散热的影响，不能只追求外观饱满。

　　车身与底盘的组合关系是该模型的核心价值之一。SUV的白车身需要承担弯曲、扭转和侧碰载荷，门槛、A柱、B柱、C柱以及前后纵梁构成主要传力框架；电池包作为下部大尺寸总成，可通过多点安装与车身形成协同承载，但安装点刚度、公差累积和拆装顺序必须在三维环境中提前验证。前舱可布置电驱总成、逆变器、充电系统和低压电器，后部则保留储物空间并考虑后驱版本或多合一电驱的扩展可能。由于模型面向组合设计，各总成之间的接口位置比单一零件外观更重要，例如悬架硬点、副车架安装面、电池吊点、冷却接口和电气接口都应保持清晰基准。

　　外形尺寸方面，中型SUV的车长、车宽和车高需要服务于座位数、通过性和车库适应性。较高的车顶保证前后排头部空间，较长的轴距有利于布置电池并提升高速稳定性；但轴距增加后，离去角、纵向通过角和底盘最低点会受到影响，因此电池包前端、后副车架和侧踏板下方都应设置合理防护高度。轮眉与轮胎之间的间隙不能仅按静止状态判断，还需结合悬架行程、橡胶衬套变形和制造公差。前悬长度影响碰撞吸能舱和充电口布置，后悬则影响后碰安全、尾门开口和后备厢地板高度。

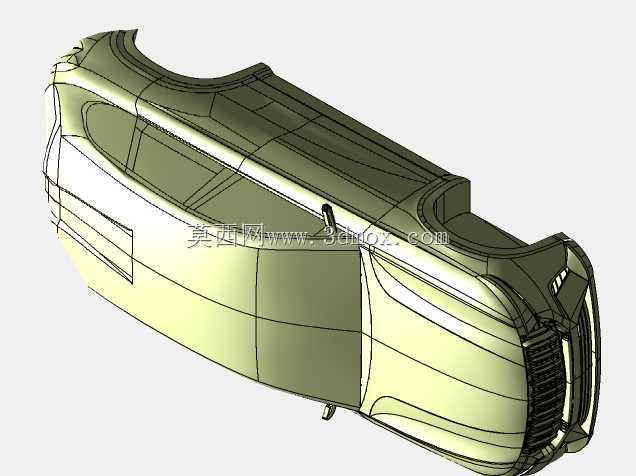

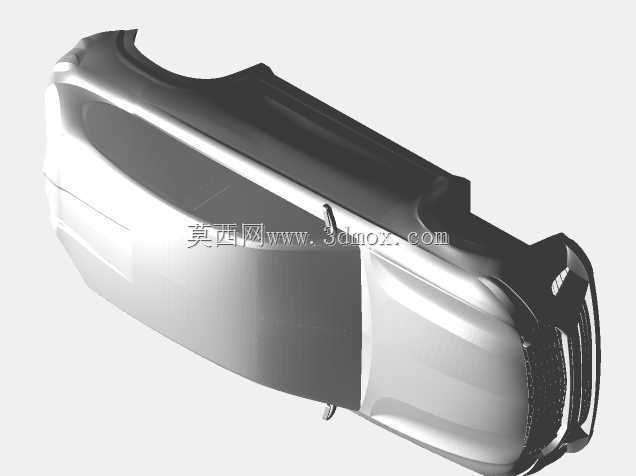

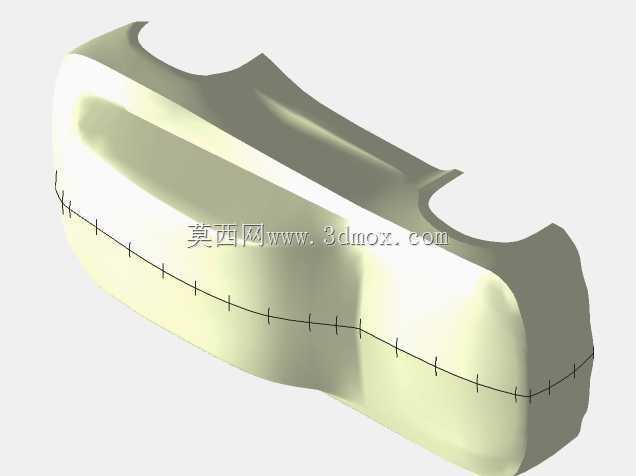

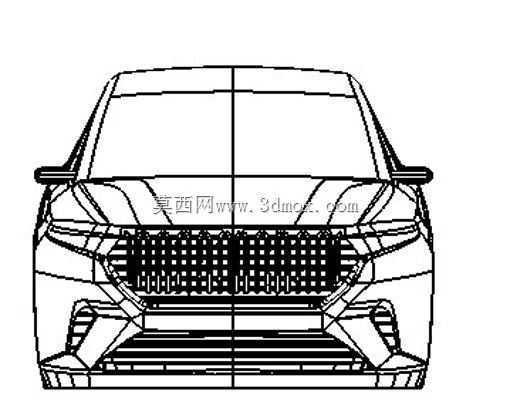

　　在建模方法上，可先以车轮接地点、整车中心线和仪表台断面建立控制骨架，再分别搭建车身外表面、玻璃区域、车门分缝、电池包和轮毂总成。外表面建模应保证大面曲率连续，前脸格栅、灯组、保险杠进气口和侧裙等细节可作为后续特征附加；底盘部分则更重视实体边界和装配间隙。若用于渲染展示，可保留车漆、玻璃、黑色塑料包围和金属轮辐的材质区分；若用于结构评审，则应进一步补充壁厚、焊点或螺栓连接、密封面、线束支架和维修工具操作空间。通过这种方式，模型既能表达新能源SUV的完整造型，也能为底盘布置、电池集成、轮毂匹配和总装工艺讨论提供可靠的三维载体。
