重型卡车驾驶室内部承载结构

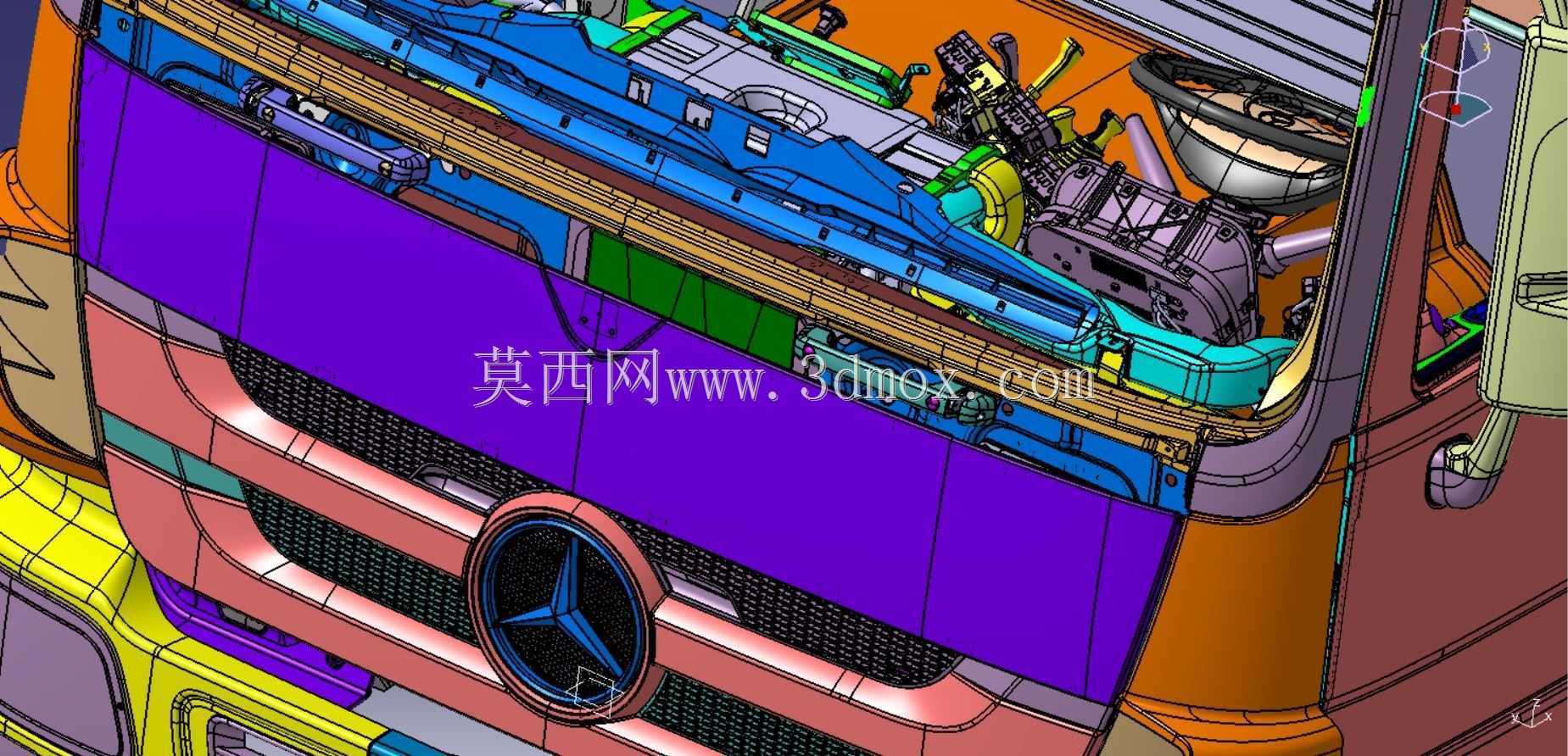

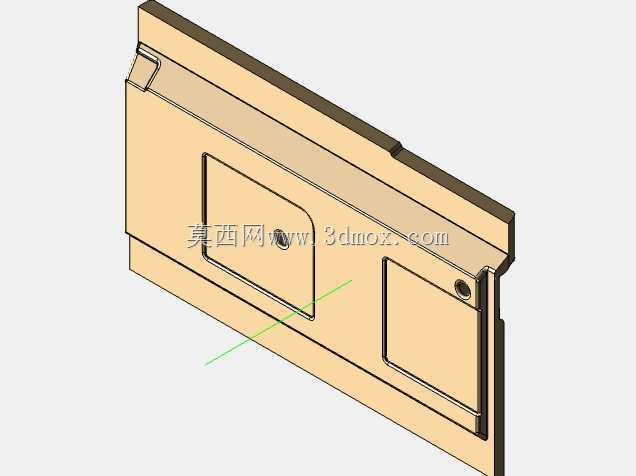

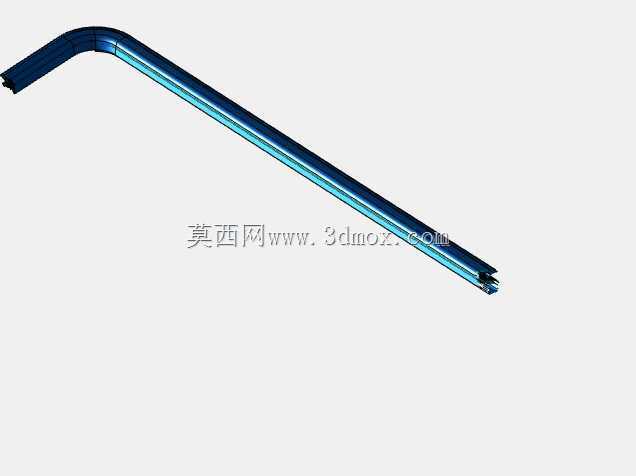

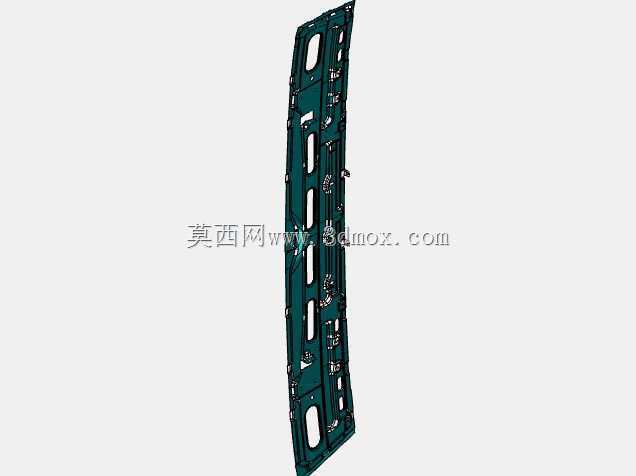

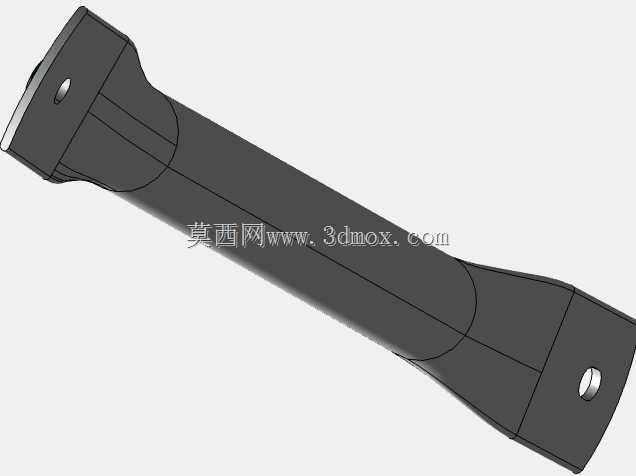

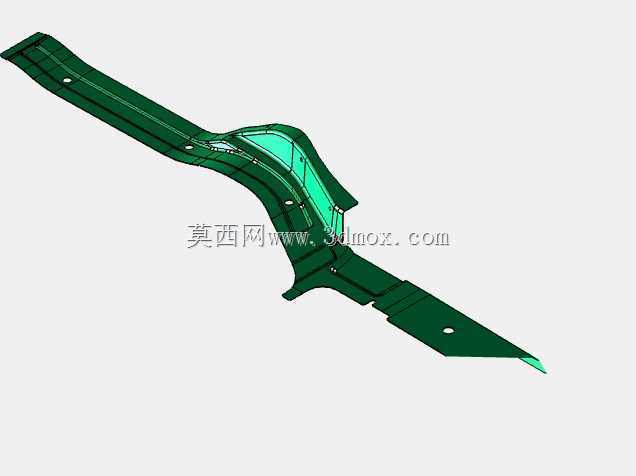

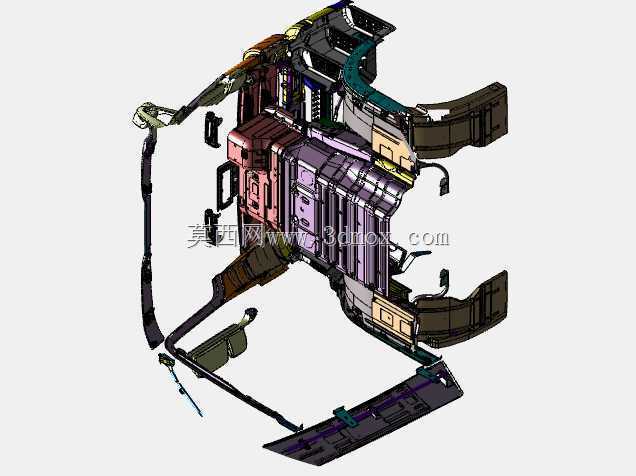

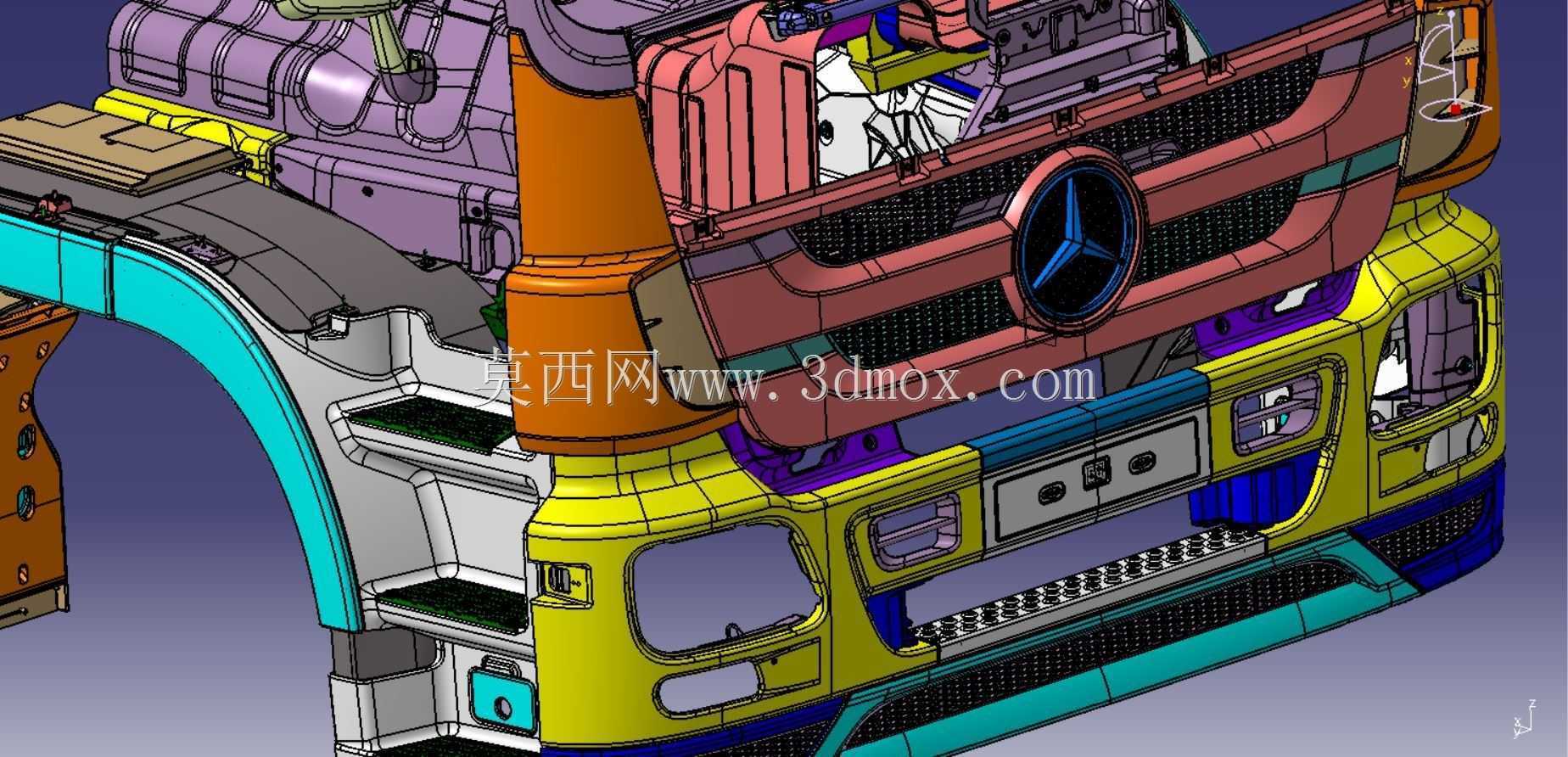

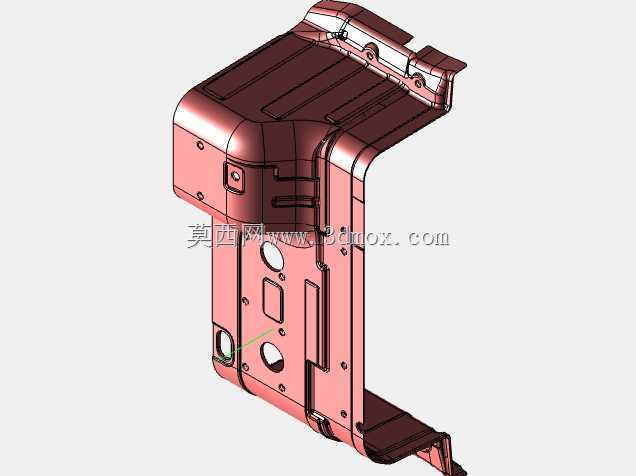

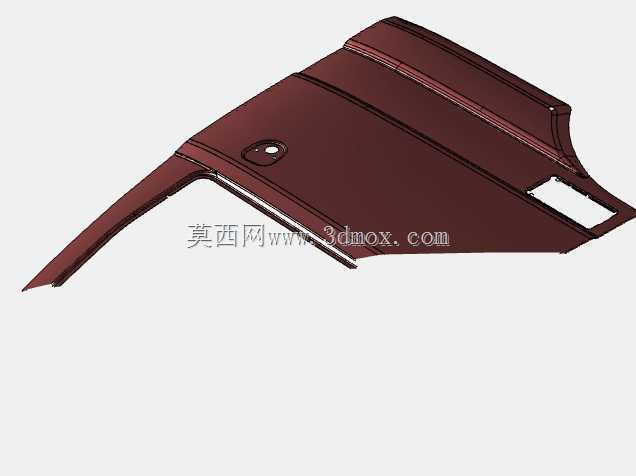

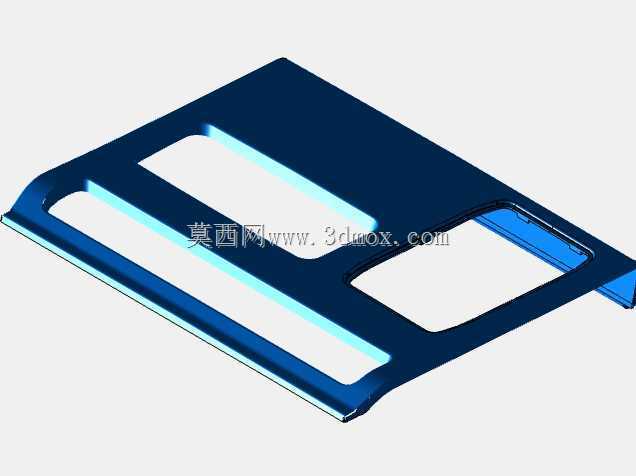

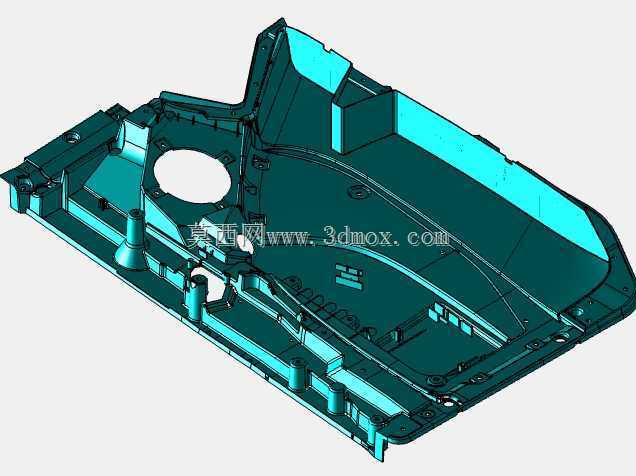

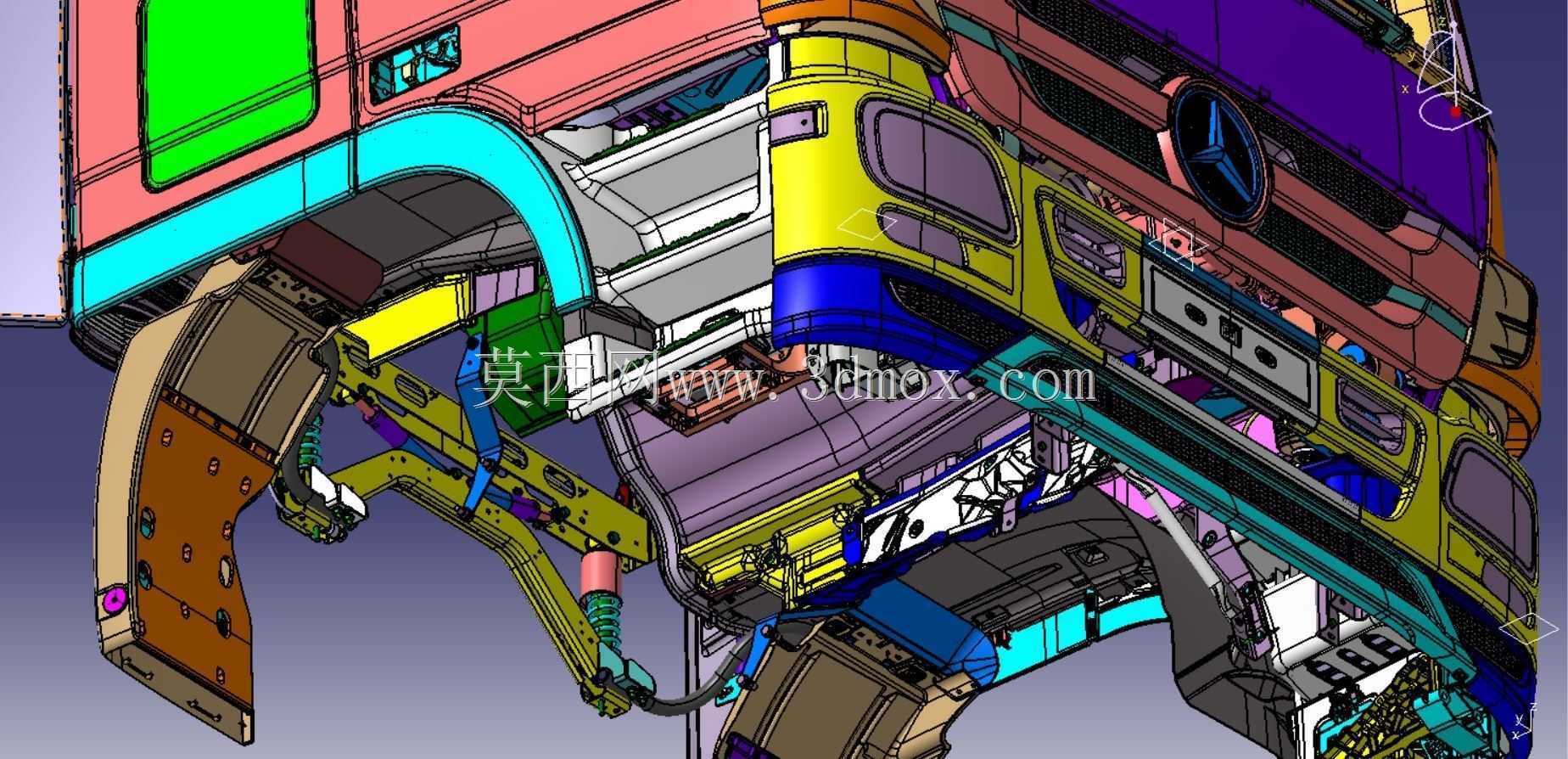

　　这套三维结构围绕重型卡车驾驶室的内部承载与安装空间展开，重点呈现地板总成、侧围连接区、卧铺下方骨架、仪表台后方过渡区以及车门开口附近的钣金层级。对于从事商用车结构设计的人来说，驾驶室并不是单一外壳，而是兼顾驾乘安全、部件布置、维修可达性和制造装配的复合空间。模型中不同颜色区域对应不同功能件，能够直观看出冲压钣金、加强梁、安装支架和内饰边界之间的配合关系。

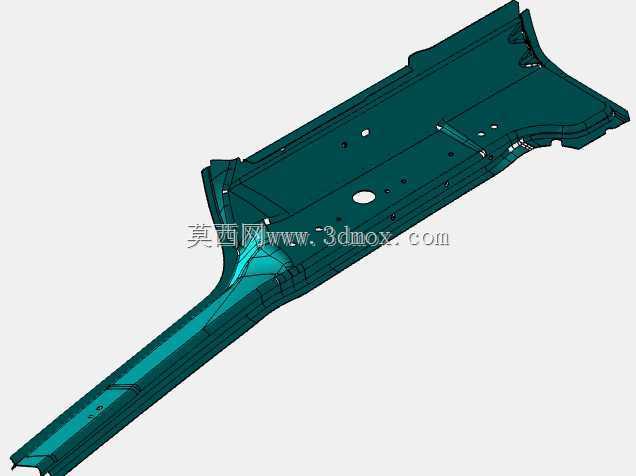

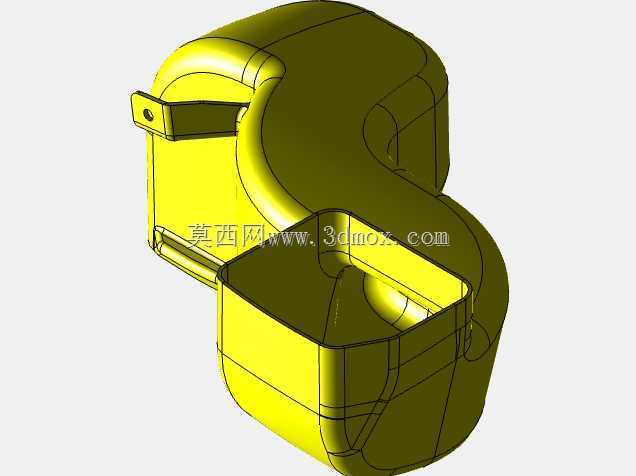

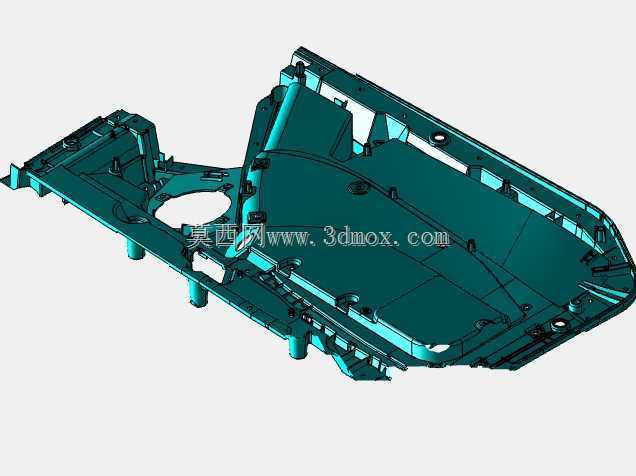

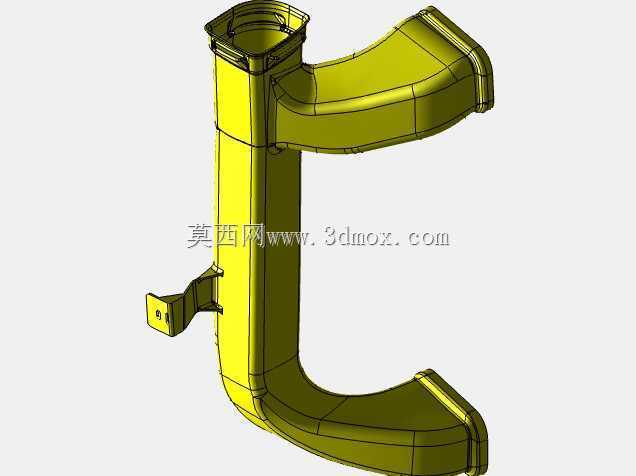

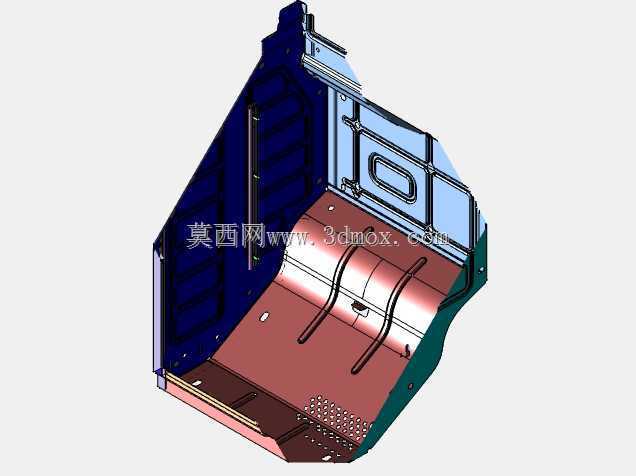

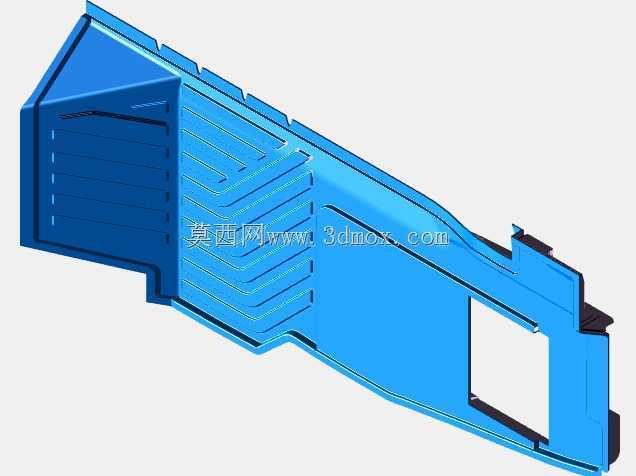

　　从实际使用场景看，重型卡车长时间承担干线物流、工程转运和长途运输任务，驾驶室既要为驾驶员提供操作空间，也要容纳储物、休息、电气线束、空调风道及附属控制部件。地板区域需要承受驾驶员座椅、乘员座椅、操纵机构和踩踏载荷，侧围与后围连接位置则关系到整车扭转工况下的刚度传递。卧铺下方空间通常被用于布置储物箱、暖风管路、线束通道或部分车载设备，因此该区域的骨架不能只追求封闭平整，还要在开孔、折弯和支架布置之间取得平衡。

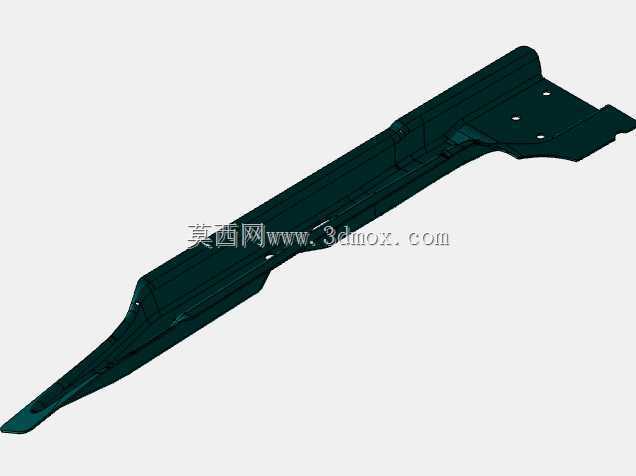

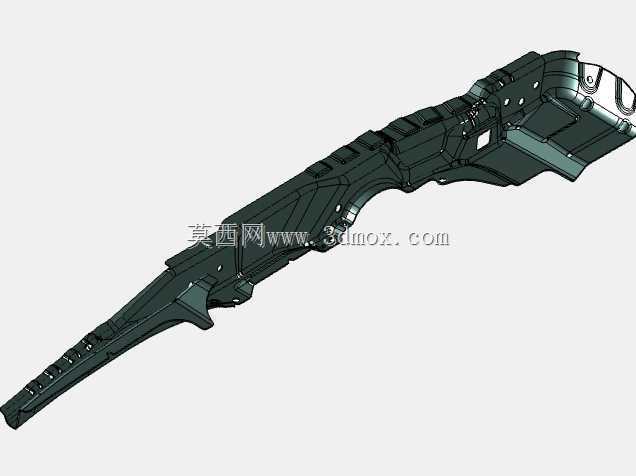

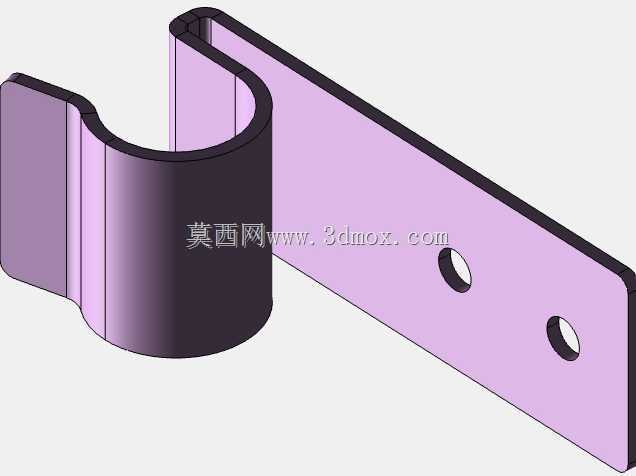

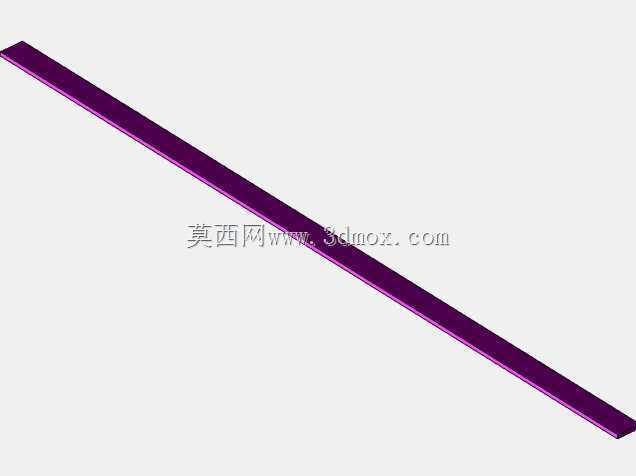

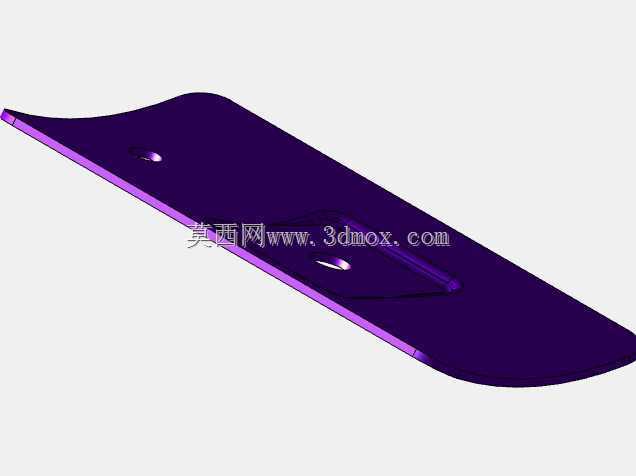

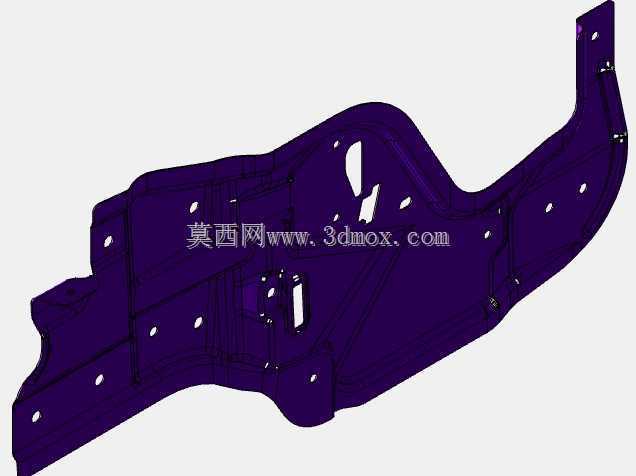

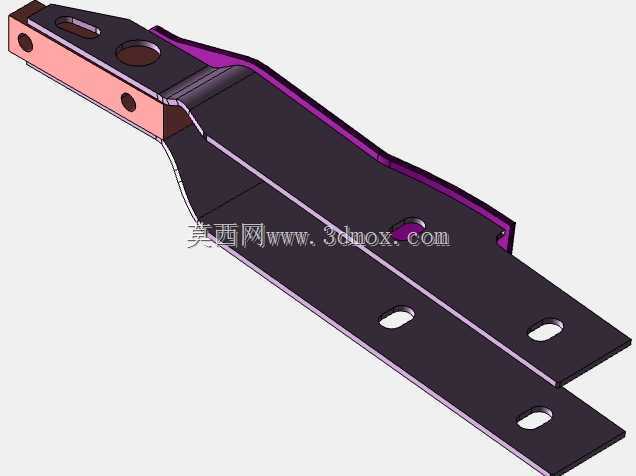

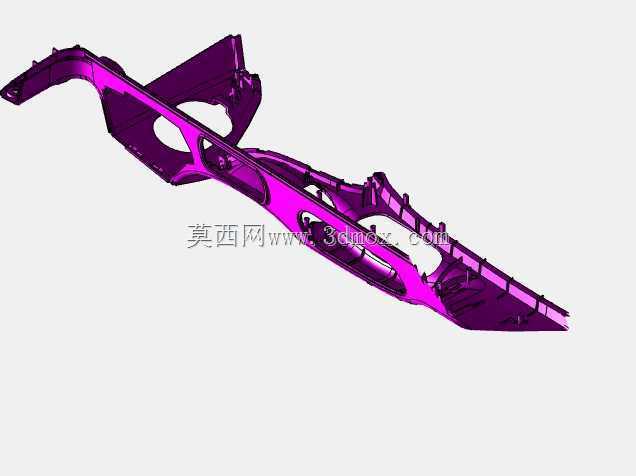

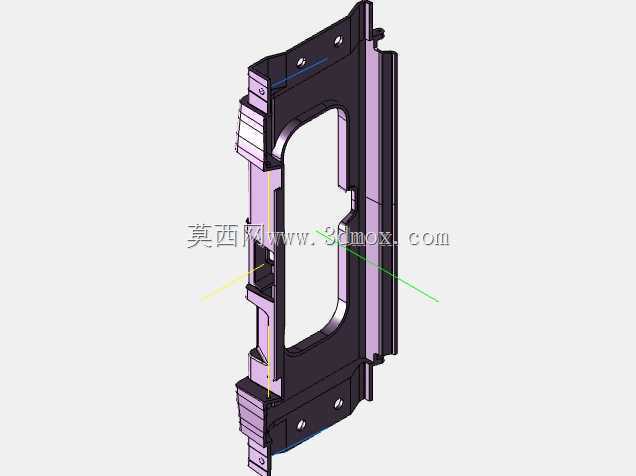

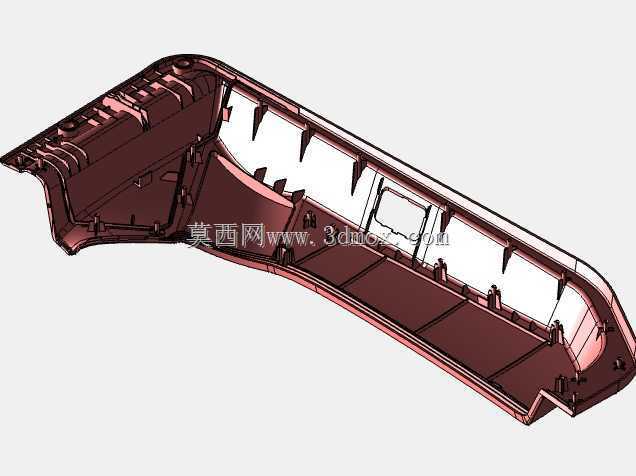

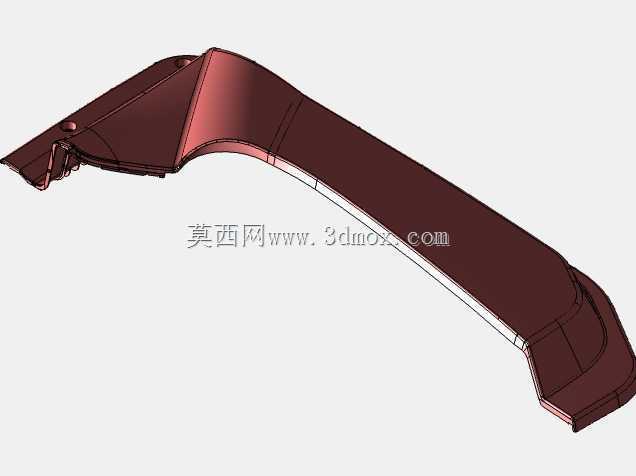

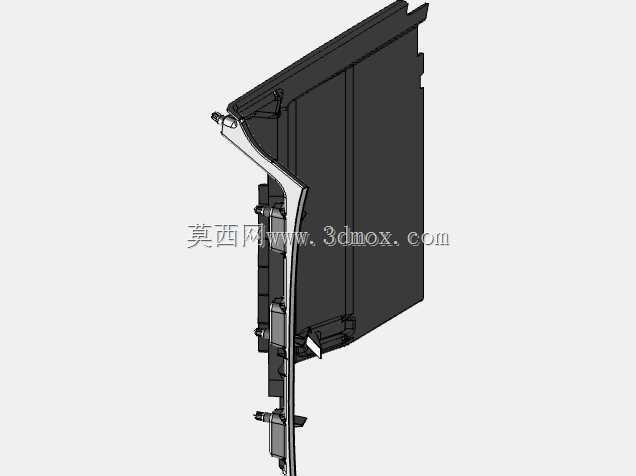

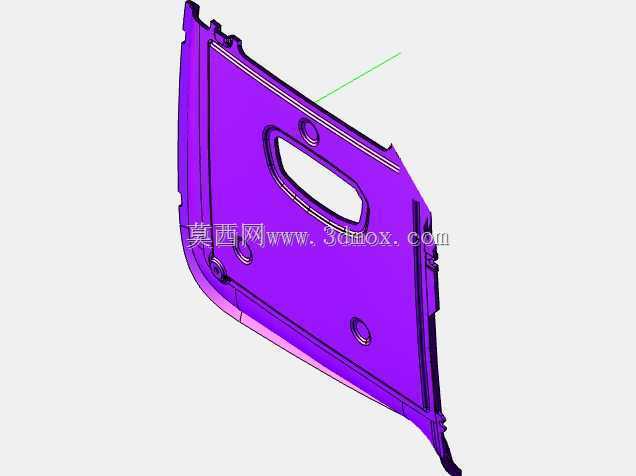

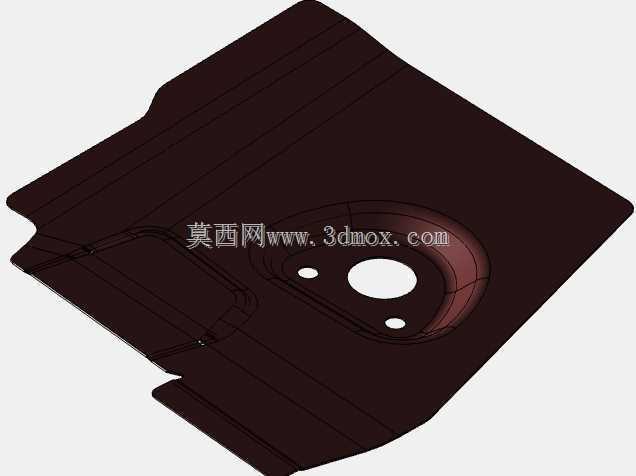

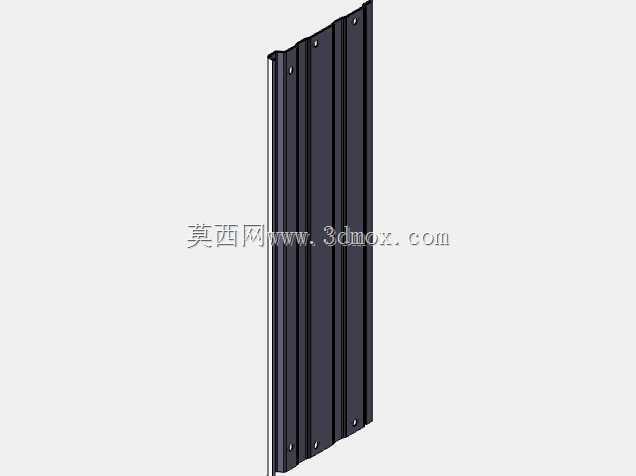

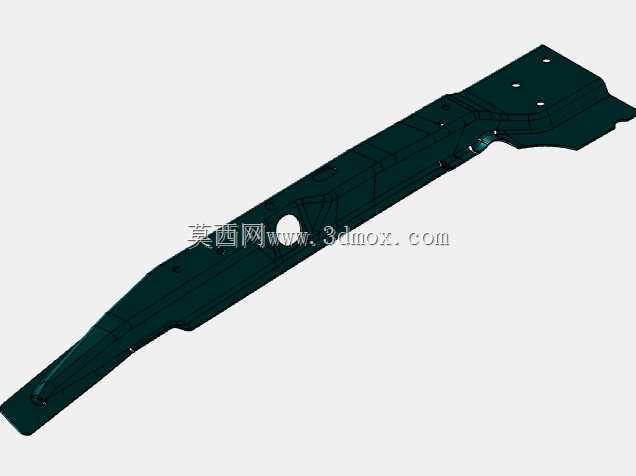

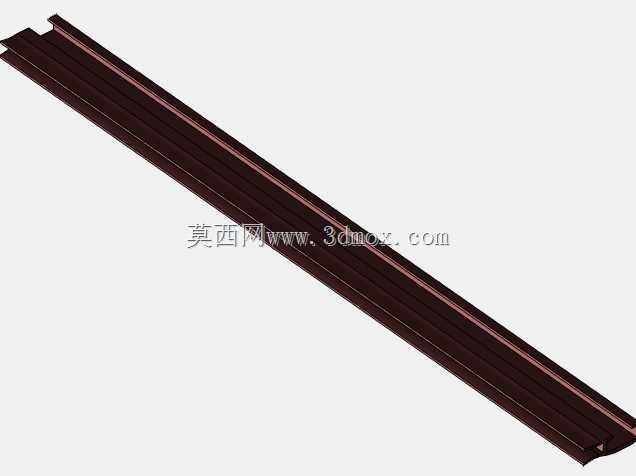

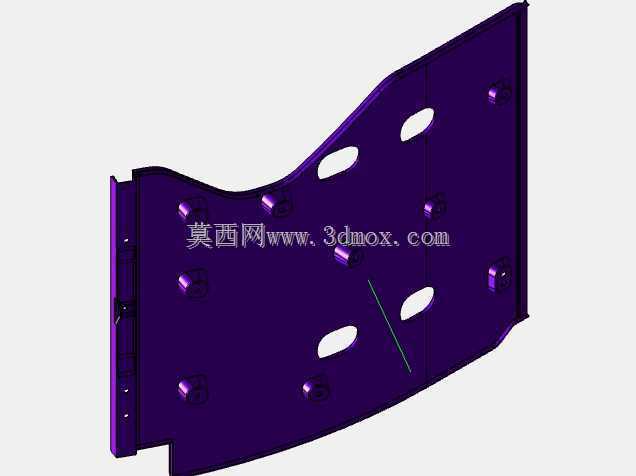

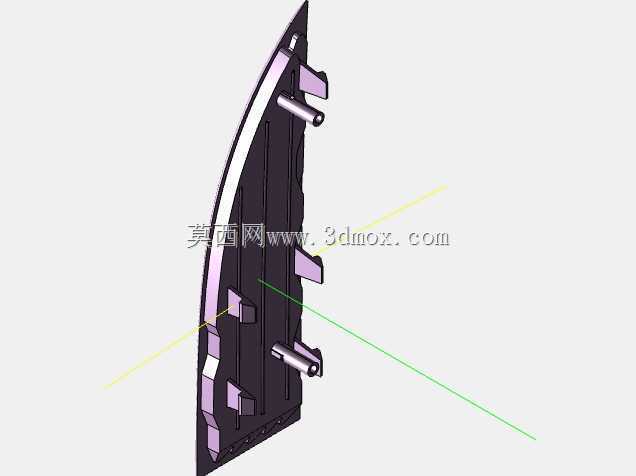

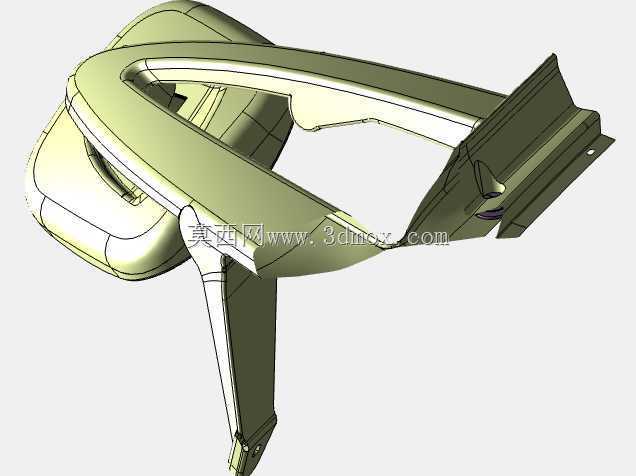

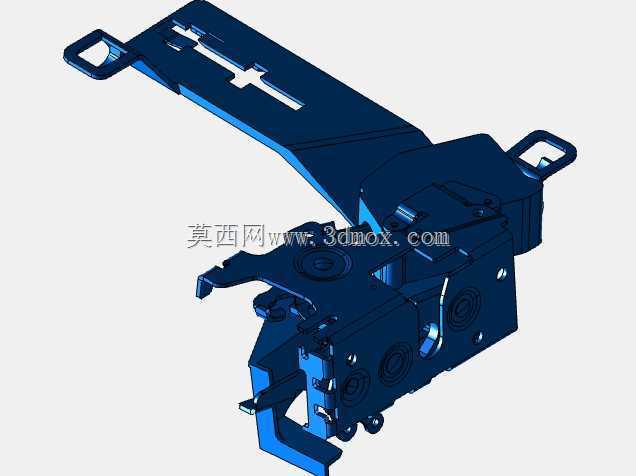

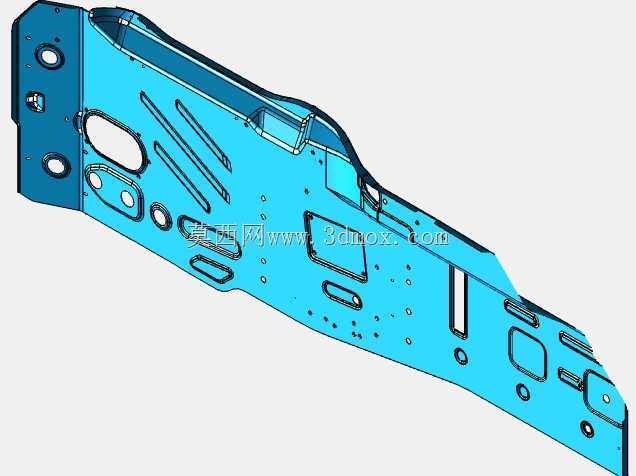

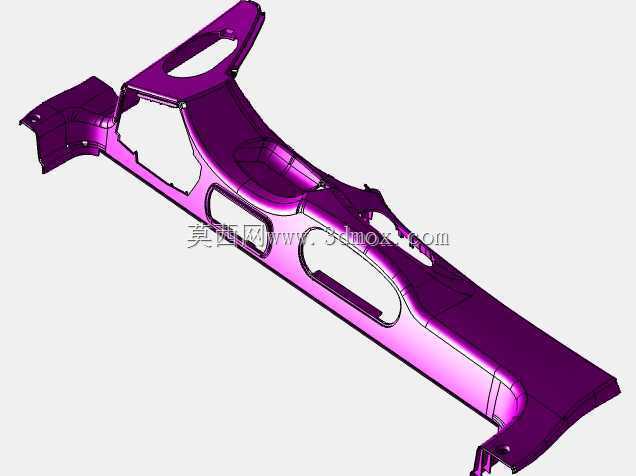

　　设计思路上，驾驶室内部结构首先要明确人机边界。驾驶员座椅滑轨位置、转向柱避让范围、踏板运动空间、仪表台安装深度和车门开启轨迹都会反向约束钣金形状。模型中可见多处阶梯式折弯和局部加强结构，这类形态并非单纯为了外观，而是通过薄板冲压形成截面高度，在控制重量的前提下提升抗弯和抗扭能力。靠近车门立柱的区域需要承接车门密封、铰链载荷和仪表台侧端固定，钣金层级往往更密集；地板中部则要兼顾通道宽度与下部梁架连接，开孔边缘需通过翻边或补强件降低应力集中。

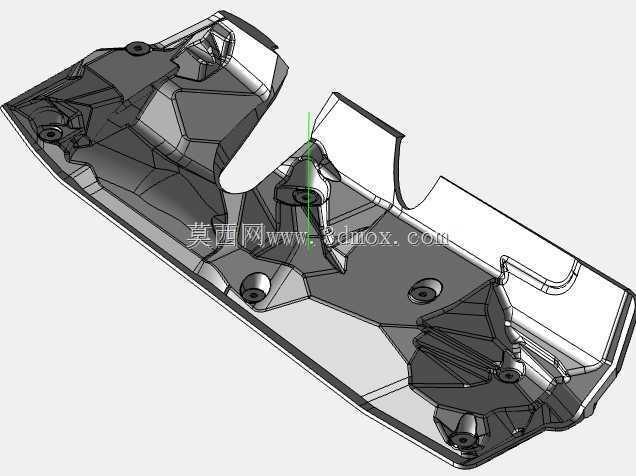

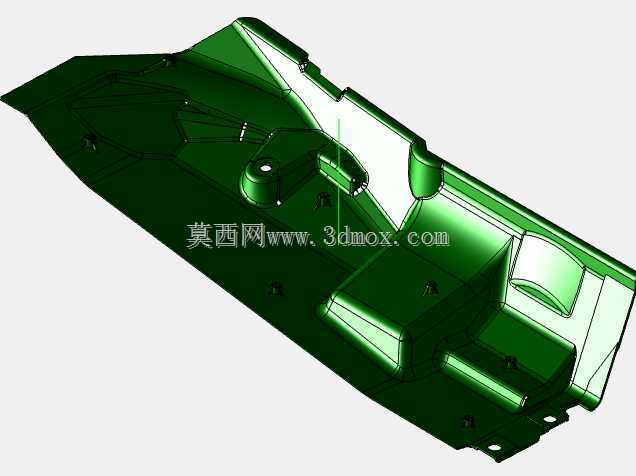

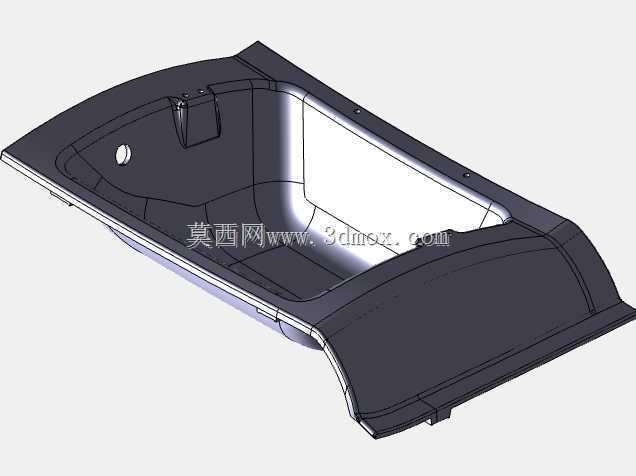

　　外形尺寸与安装边界方面，驾驶室内部结构需要与外覆盖件、底盘悬置、座椅系统和内饰件同步校核。前围下方要为转向系统、制动管路、离合器操纵机构及线束穿越预留位置；地板上的凸起和下沉区域，既可能对应车架避让，也可能服务于传动轴、发动机舱隔热或空气动力学布置。卧铺支撑区的宽度、高度和骨架间距直接影响床垫、储物箱和侧围护板的安装，若边界控制不准，后期很容易出现内饰件压缝不均、螺栓无法对位或维修件拆装困难。

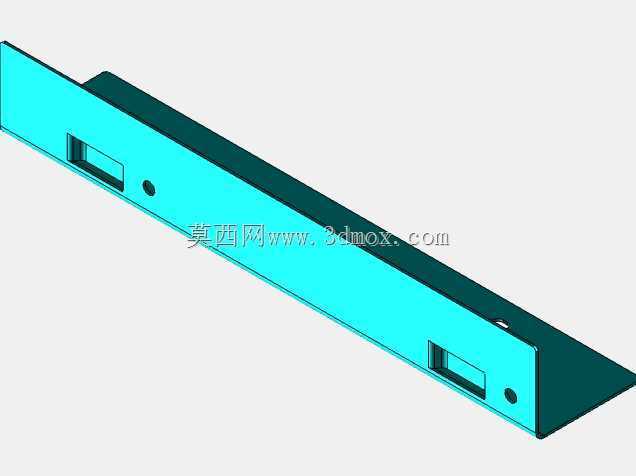

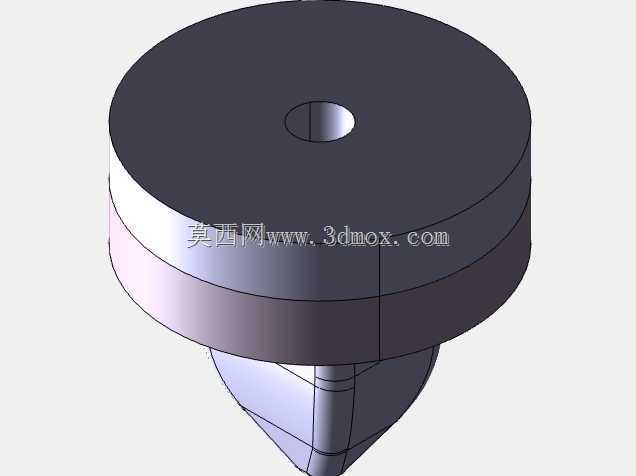

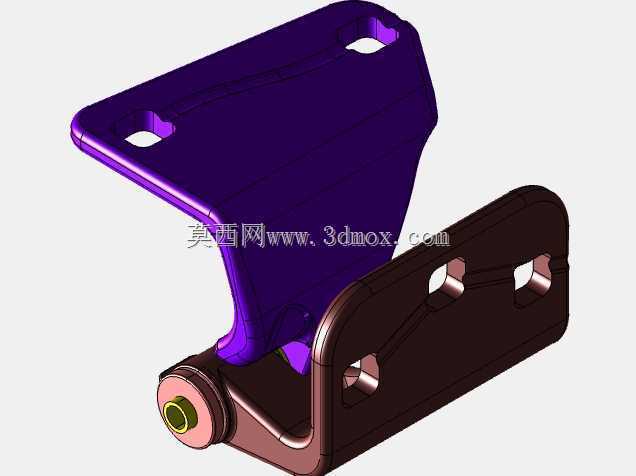

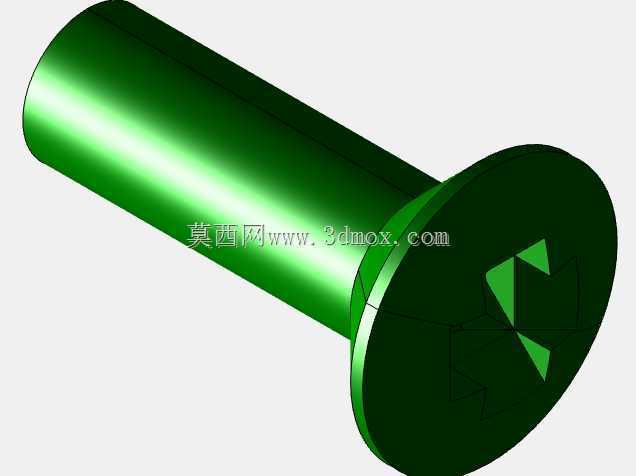

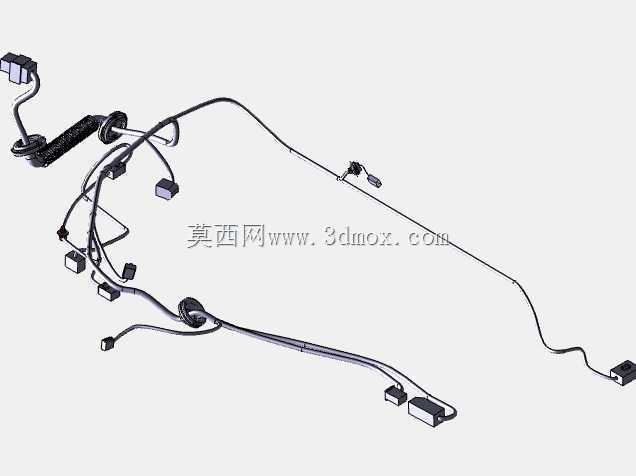

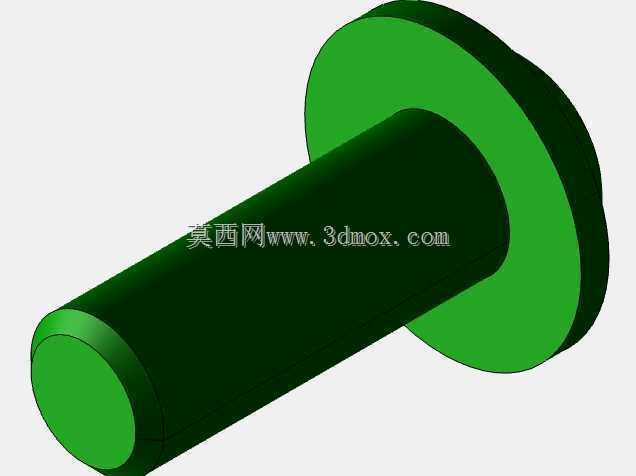

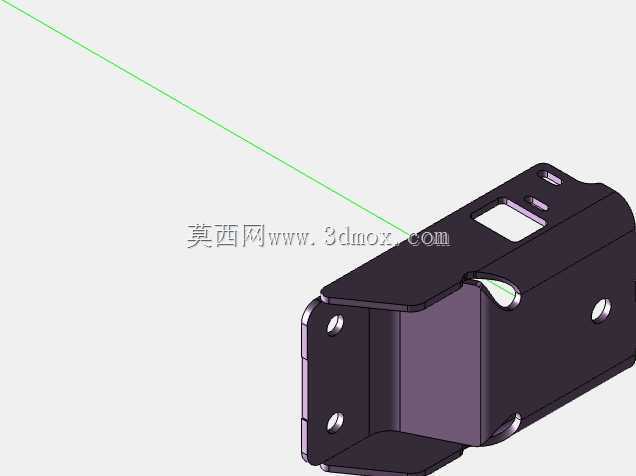

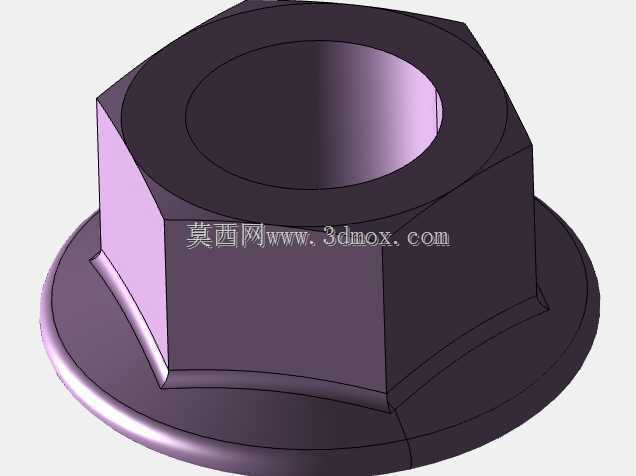

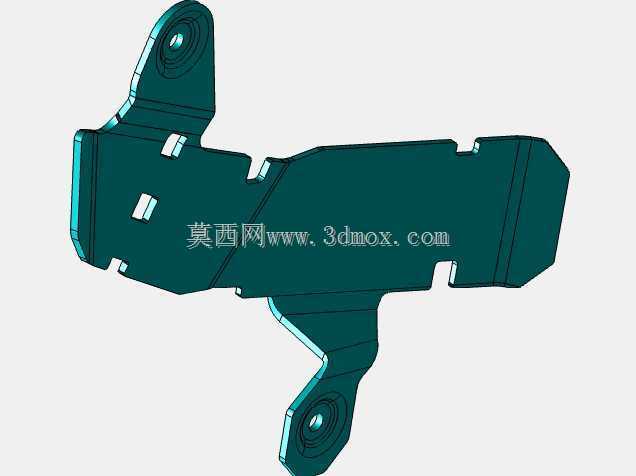

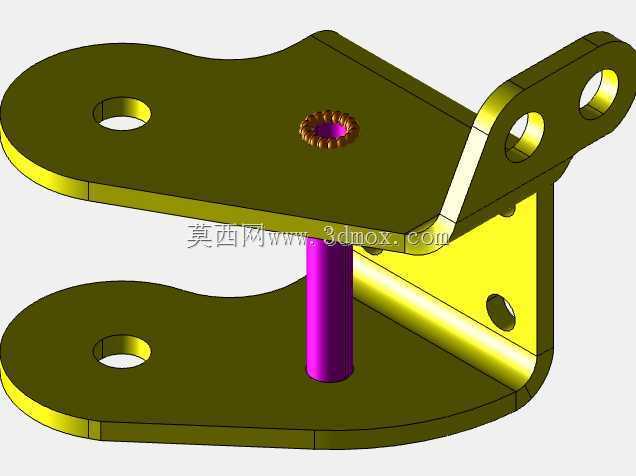

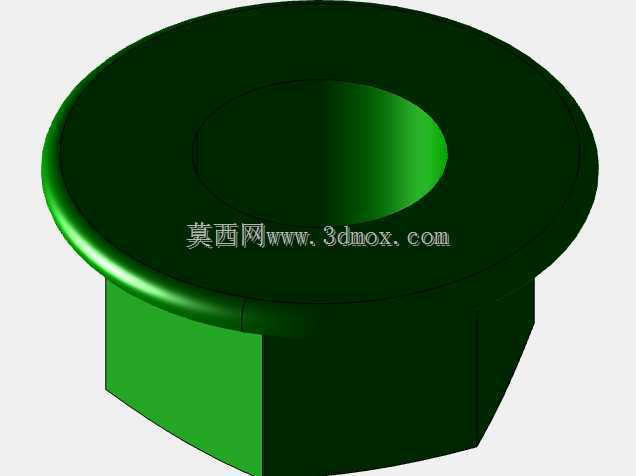

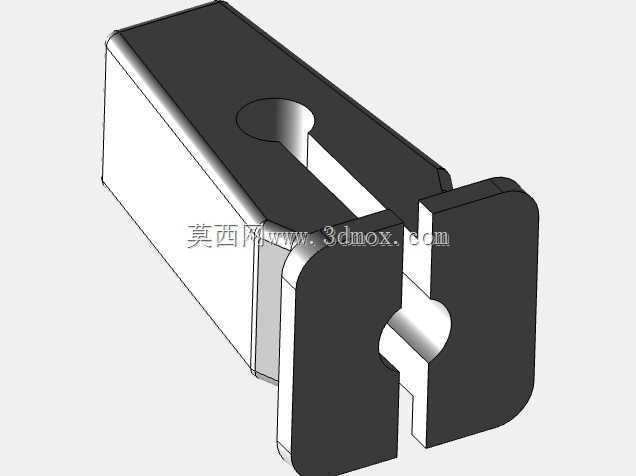

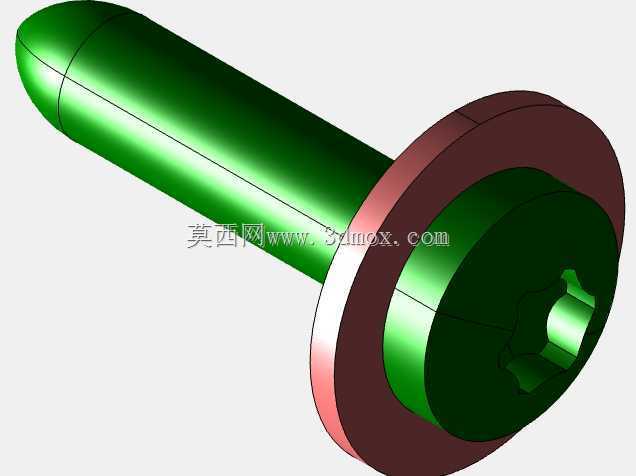

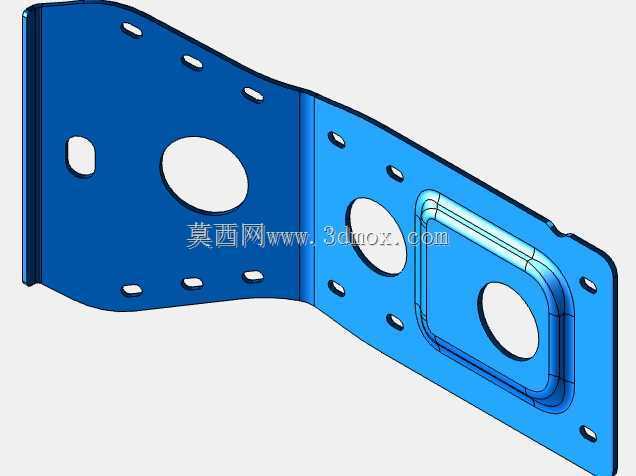

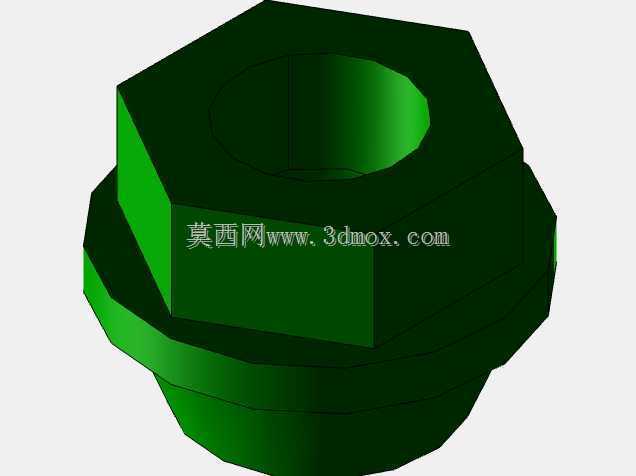

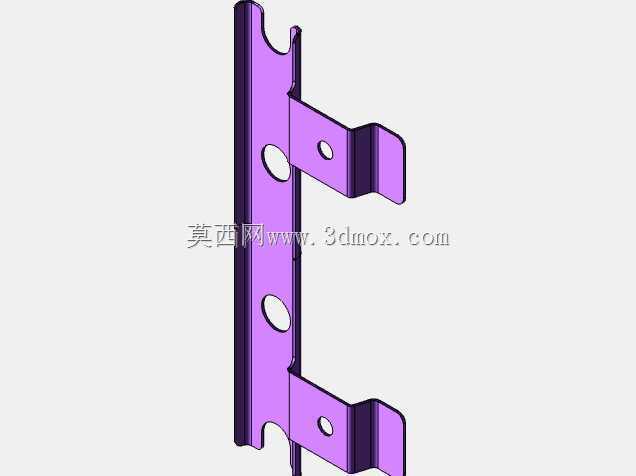

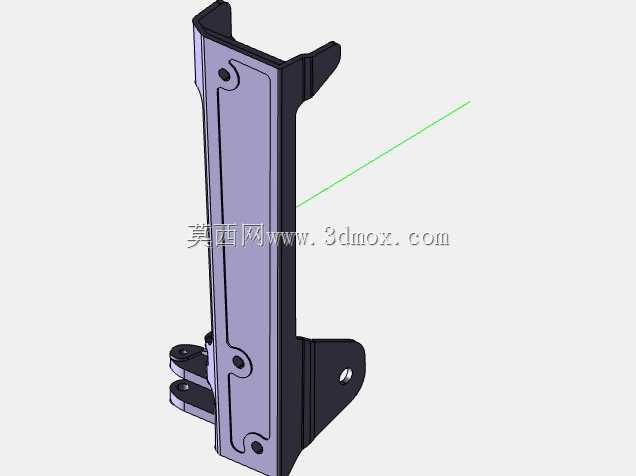

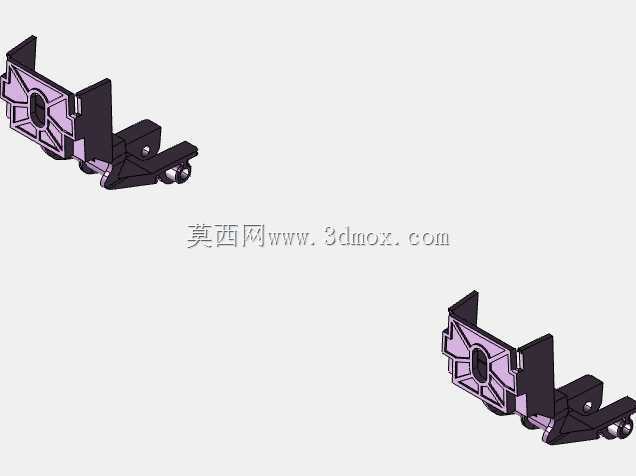

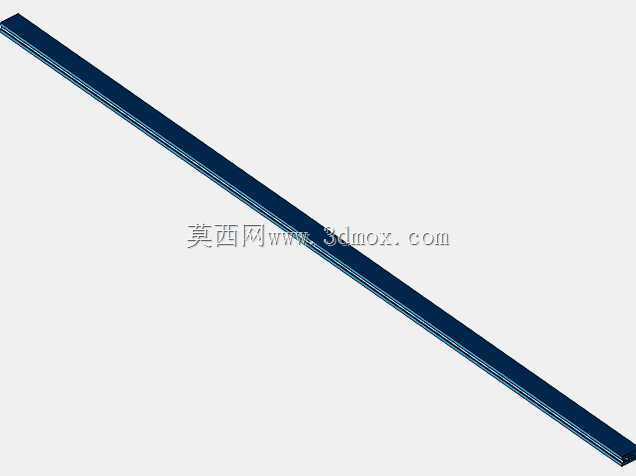

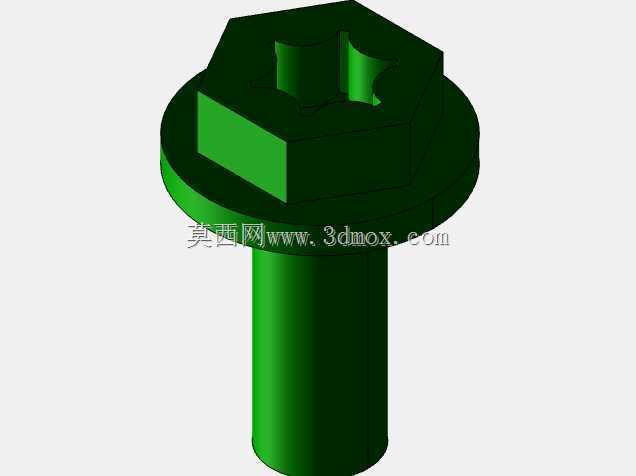

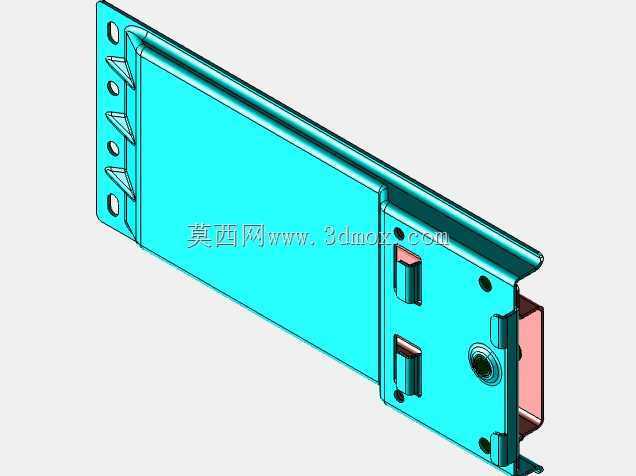

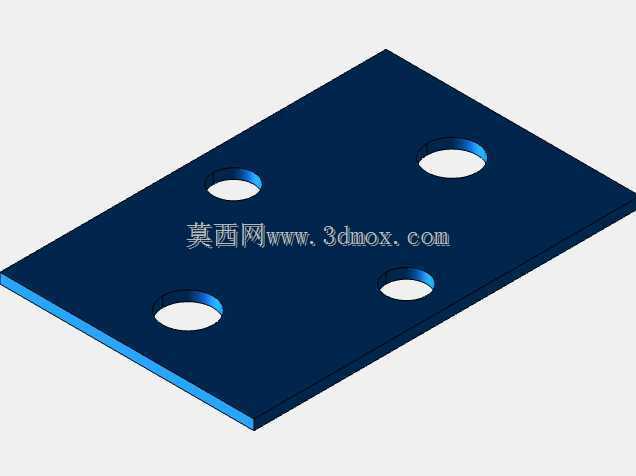

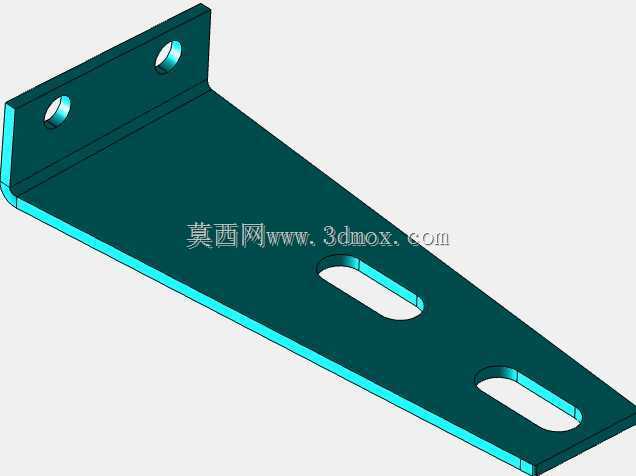

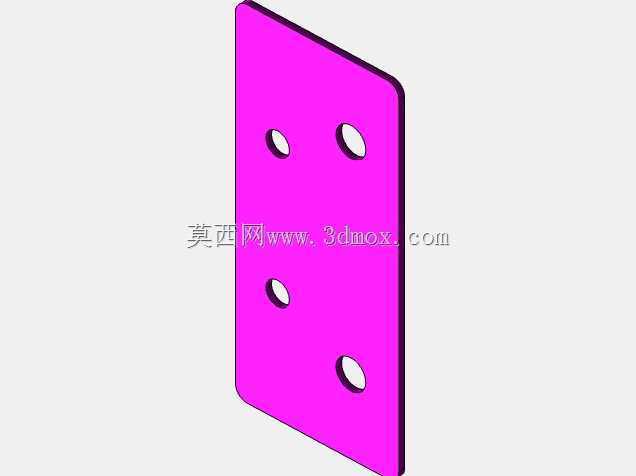

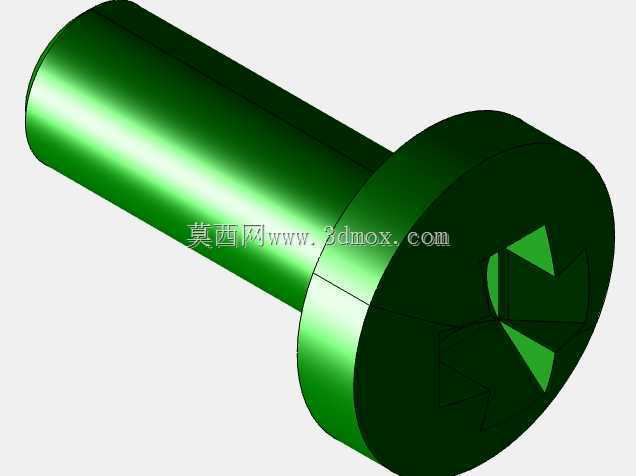

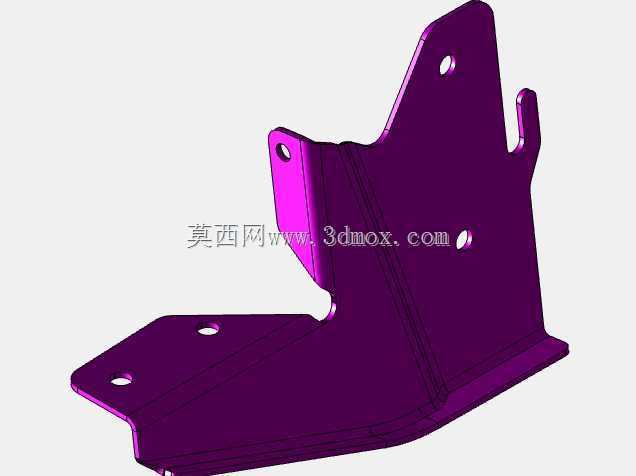

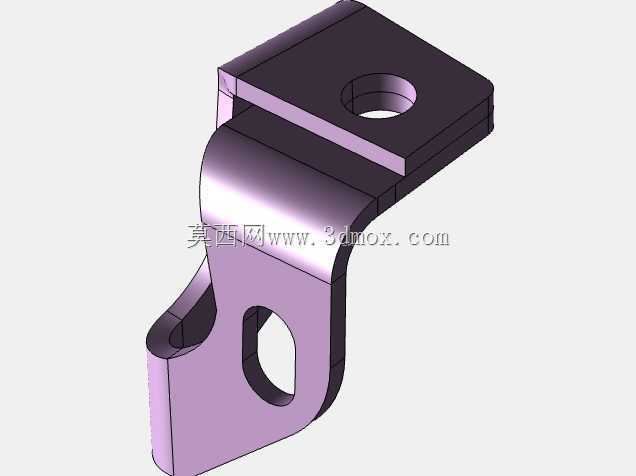

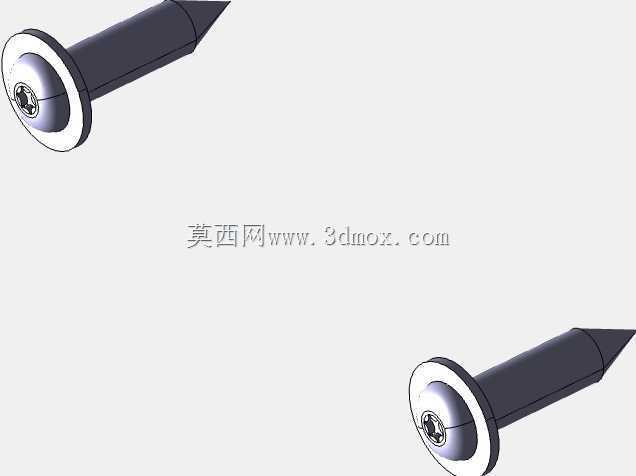

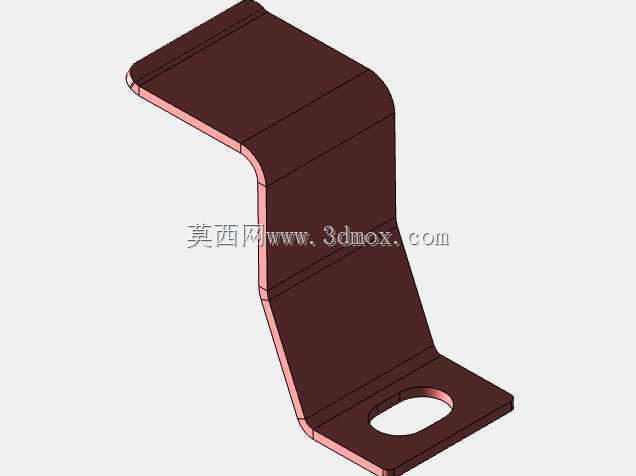

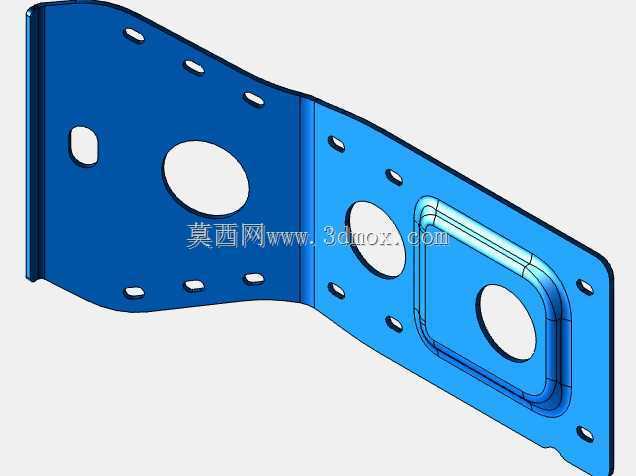

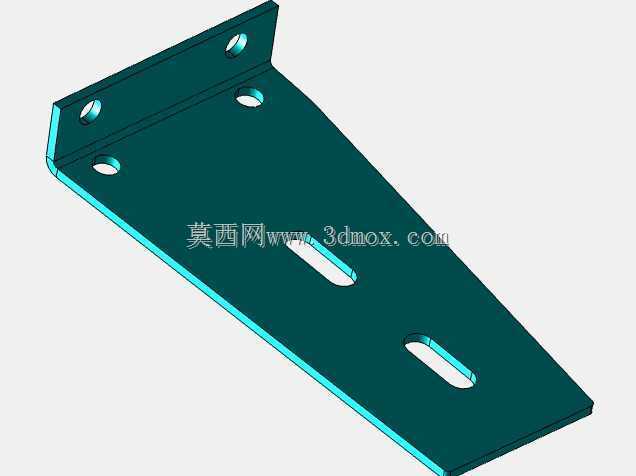

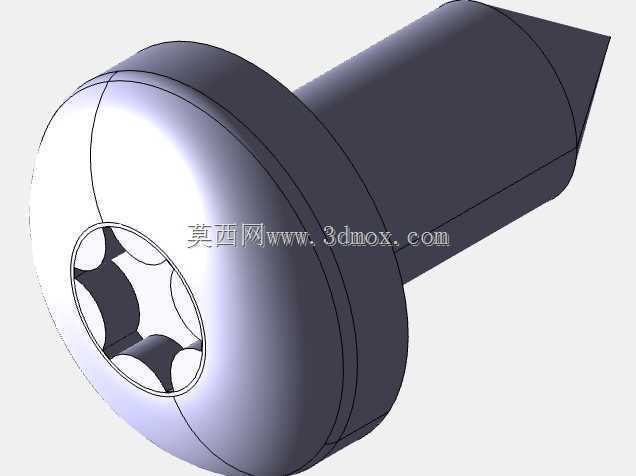

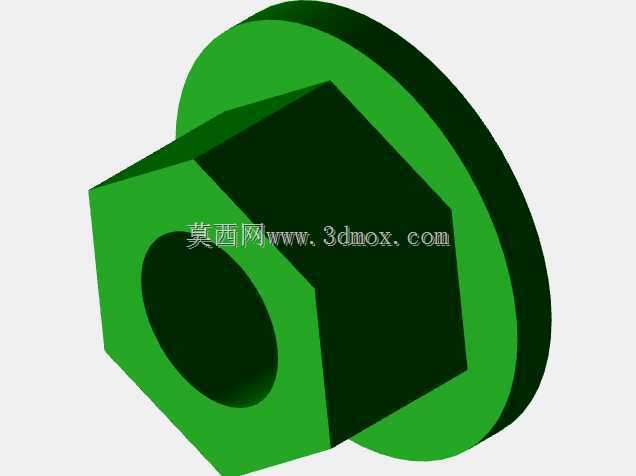

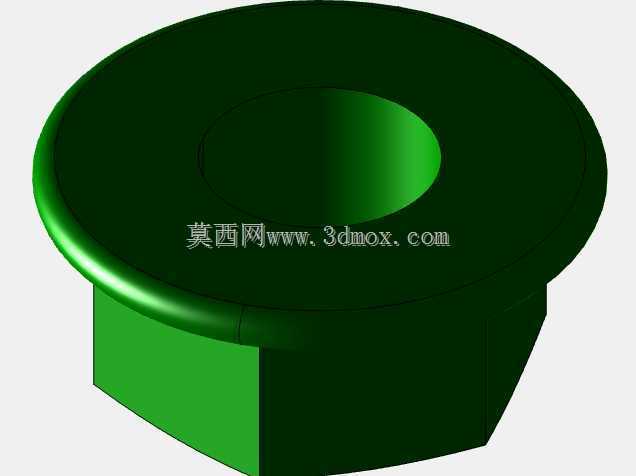

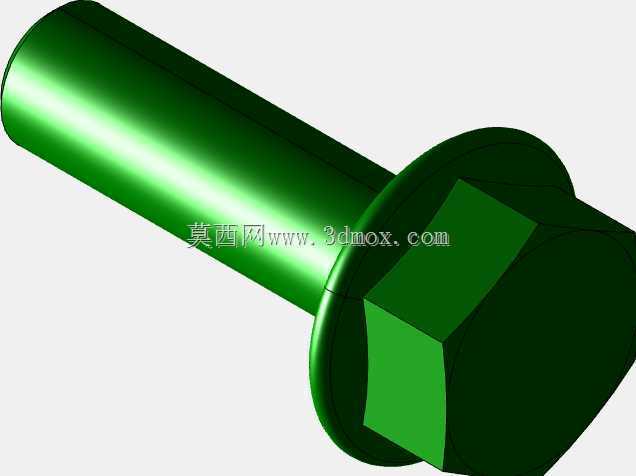

　　在装配层面，钣金件之间多采用点焊、螺栓连接或支架过渡。模型能够帮助设计者检查加强梁与薄板的搭接关系，确认紧固件操作空间，以及判断焊接夹具是否具备可达性。对于线束和管路而言，边缘孔位、固定卡扣和过线保护也需要在结构阶段预留，否则在实车装配时只能依靠临时支架补救，既增加成本，也会带来异响和磨损风险。

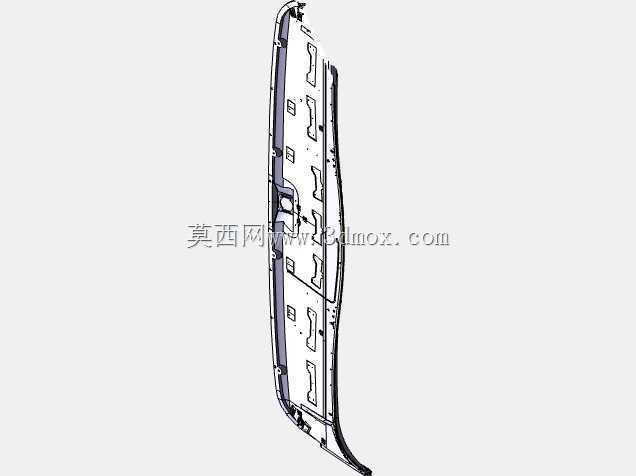

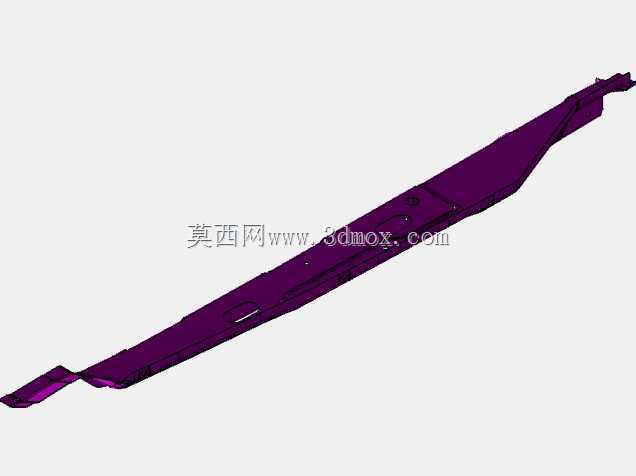

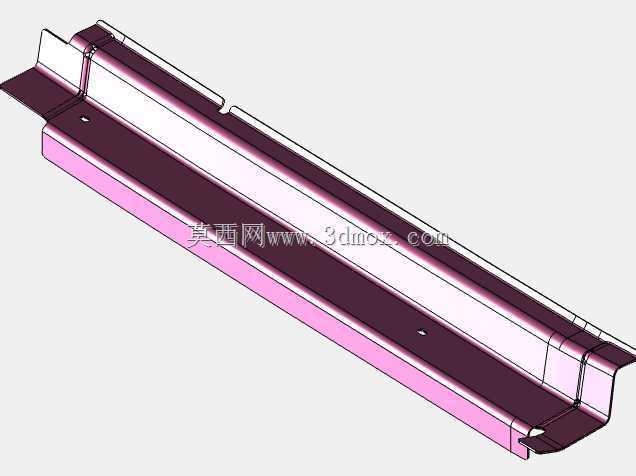

　　工况校核时，驾驶室结构不能只看静态承重。长途车辆在颠簸路面上会承受持续振动，驾驶员频繁上下车会对门槛和门柱形成局部载荷，碰撞或紧急制动时还要求乘员区域保持必要生存空间。因此，前部连接梁、侧围立柱、地板横梁和后部卧铺框架之间应形成连续传力路径。薄板上的大面积区域可通过加强筋、凹凸造型和支架分布提高局部刚度，避免大面积平面在振动中产生膜响。

　　该结构对工艺人员同样具有参考价值。冲压件需要考虑拔模角度、折弯半径、拉延深度和回弹控制；焊接总成需要关注定位基准、分件顺序和公差累积；内饰设计人员则可依据骨架面判断护板厚度、保温层空间和密封件压缩量。通过三维方式把这些层级放在同一环境中检查，可以在样机制造前发现干涉、缺口、错位和维护空间不足等问题。

　　整体来看，该作品适合用于商用车驾驶室结构拆解、车身钣金教学、重型卡车内饰布置参考以及装配工艺讨论。它把平时被护板、座椅和地毯遮挡的承载体系暴露出来，使设计者能够从空间、强度、安装和制造多个角度理解重型卡车驾驶室的工程逻辑。
