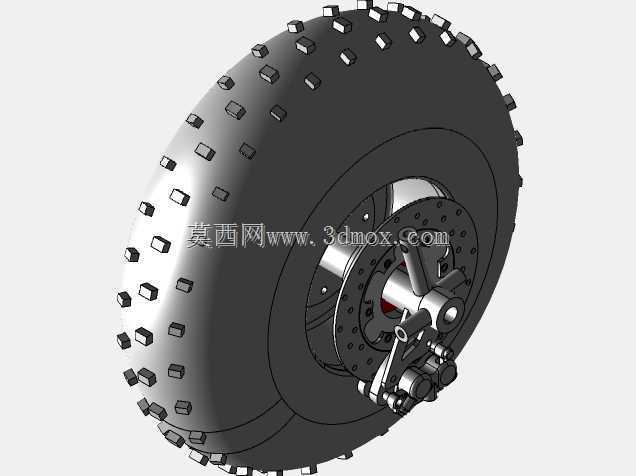

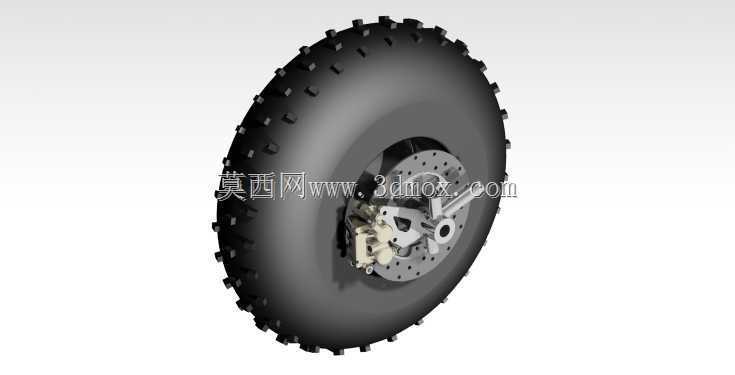

全地形越野车辆前轮制动轮组总成

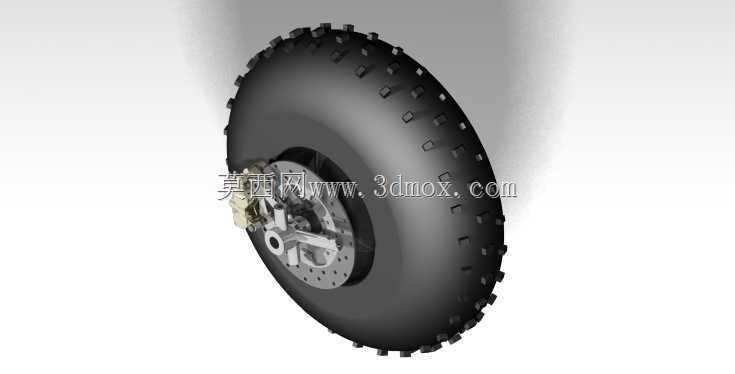

　　这套轮组总成的开发出发点，是面向小马力轻型全地形车的非铺装路面行驶需求，整套结构把行走承载、转向连接、行车制动三个核心功能整合在同一轮端单元内，不需要在车架侧额外布置复杂的轮端转接支架，适配整备质量320公斤、搭载10马力动力单元的轻型ATV与Baja越野赛事用车。

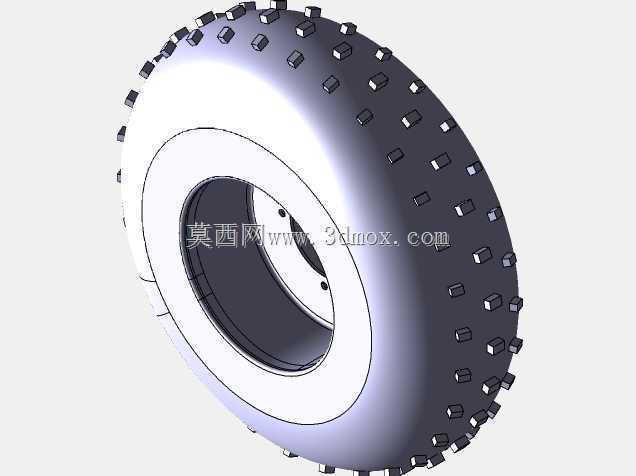

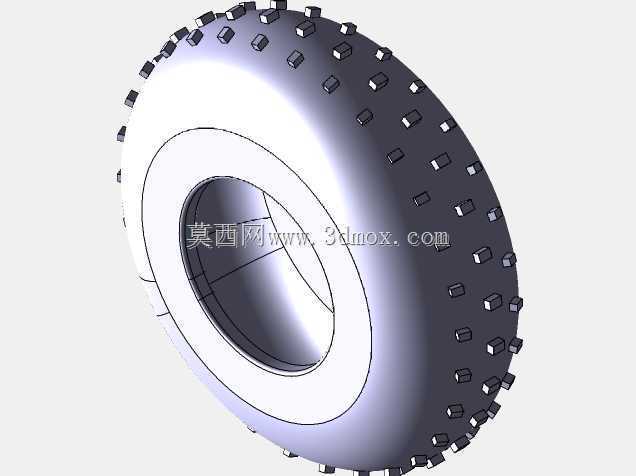

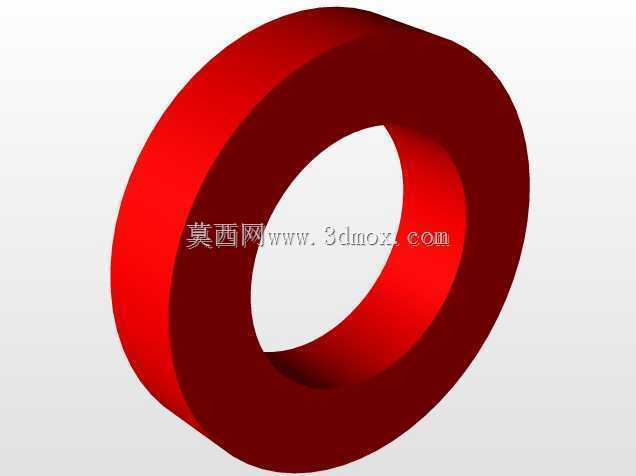

　　从实际使用场景来看，这类轮端总成常年工作在沙地、泥地、碎石坡道、林间越野路径等低附着复杂路面，行驶过程中轮胎需要持续承受冲击载荷、侧向滑移力与起步制动的扭转力矩，因此结构设计阶段没有照搬普通乘用车的轮组布局，而是针对越野工况做了多处针对性优化。最外侧的越野轮胎采用大颗粒块状深胎花纹，胎块沿胎面圆周与胎肩位置均匀凸起，胎壁厚度相比同尺寸公路轮胎明显增加，在低气压越野行驶状态下，胎壁可以产生更大的形变幅度，增大轮胎与松软地面的接触面积，降低接地比压，避免车辆在沙地浮土中陷车；凸起的胎块在碾压碎石、攀爬土坡时可以嵌入地面缝隙，提供足够的抓附力，即使在侧倾过弯的状态下，胎肩位置的花纹也能持续提供侧向摩擦力，防止轮侧打滑失控。

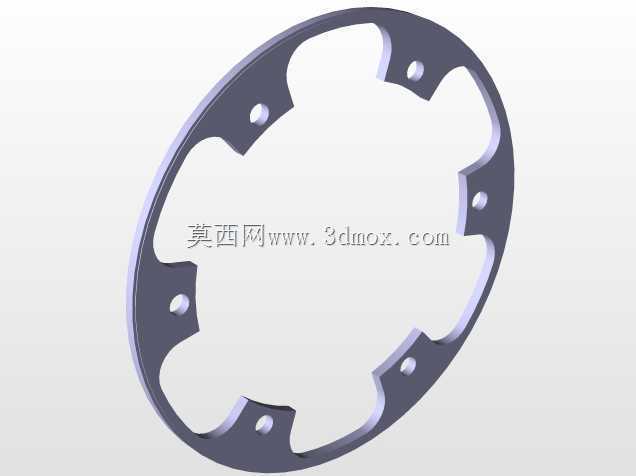

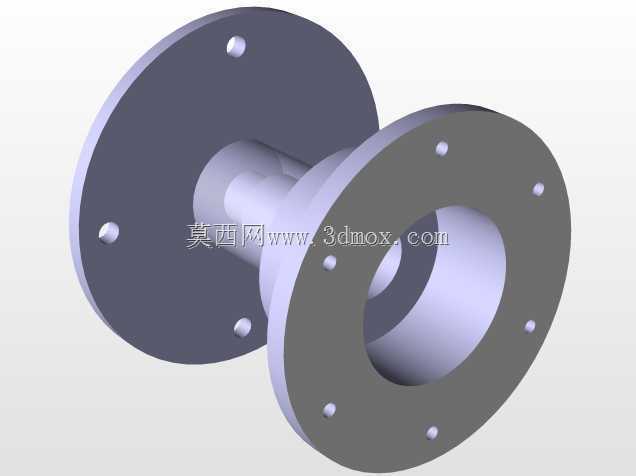

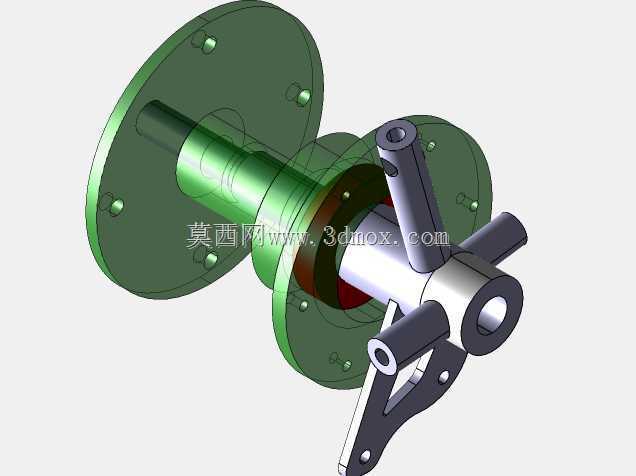

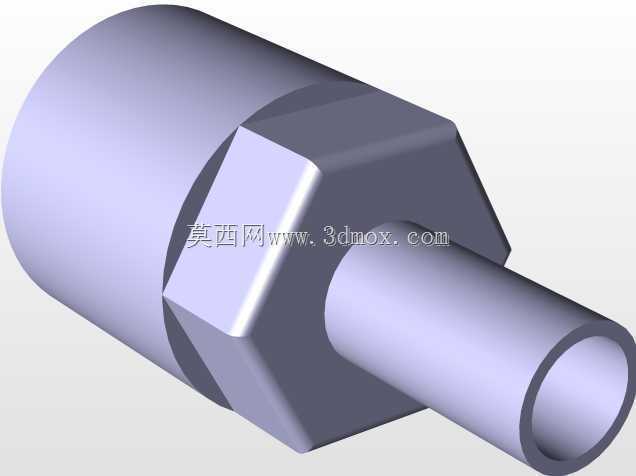

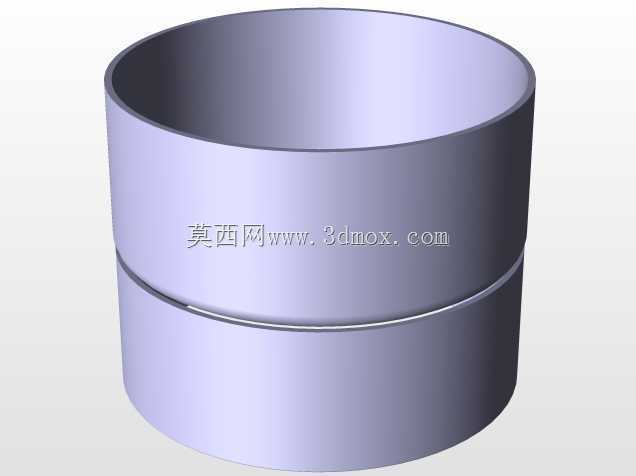

　　轮胎内侧配套钢制轮辋，轮辋的止口尺寸与轮胎胎圈完全匹配，充气后胎圈可以紧密压合在轮辋止口面上，即使越野过程中轮胎受到大幅度冲击出现瞬时形变，也不会出现胎圈脱开、轮胎漏气脱落的故障。轮辋中心连接轮毂构件，轮毂作为整个轮组的核心承载基体，一方面通过周向布置的螺栓孔与轮辋锁紧固定，另一方面中心预留轴承安装位，套装在转向立柱的轮轴段上，让整个车轮可以围绕轮轴顺畅旋转。轮毂的辐板区域做了均匀的减重开孔设计，在保证辐板结构刚性、满足冲击承载要求的前提下，尽可能降低轮端旋转质量，旋转惯量的减小可以让车辆起步、加速、转向的响应更加轻快，非悬挂重量的降低也能直接提升悬挂系统对颠簸路面的跟随能力，车轮在越过起伏坑洼时可以更快贴紧地面，持续保持抓地力。

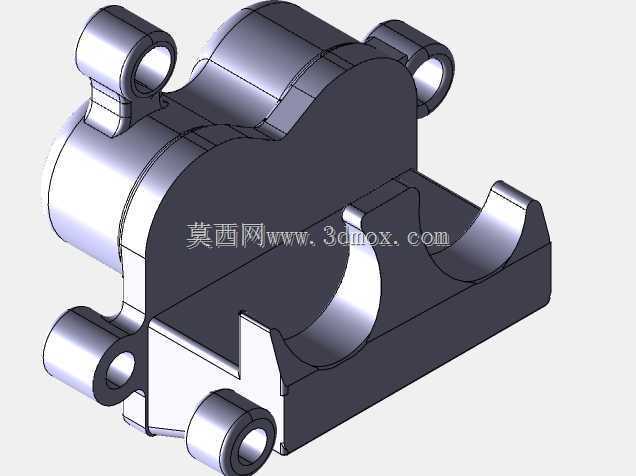

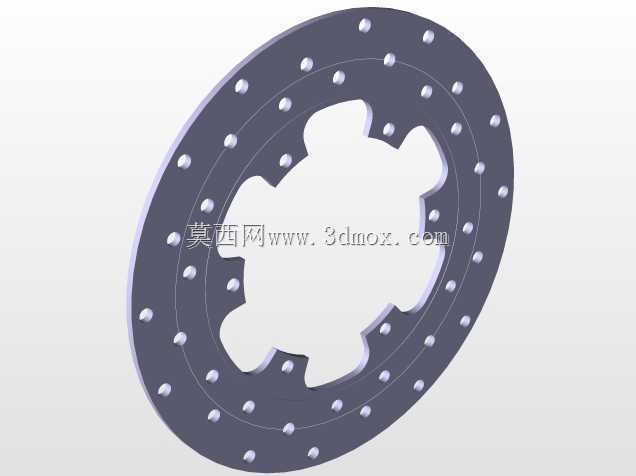

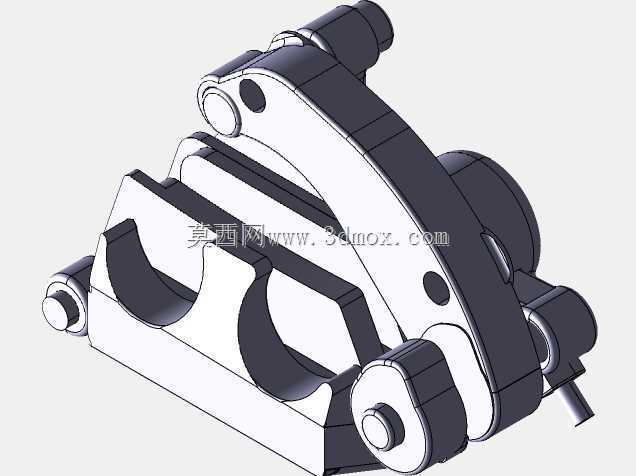

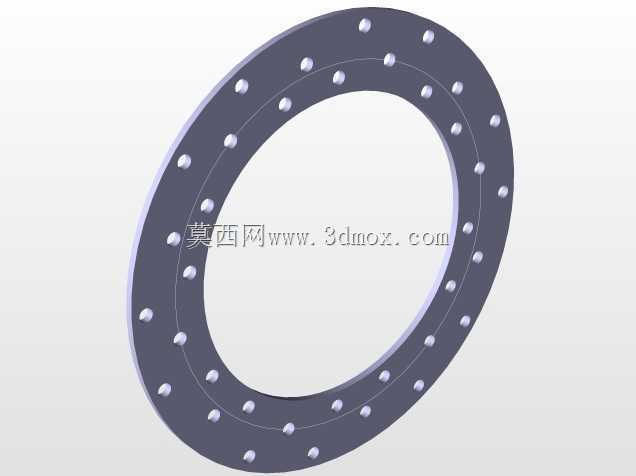

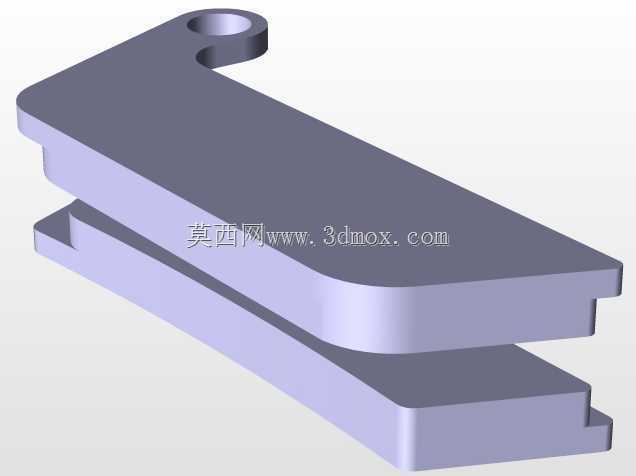

　　制动系统采用盘式制动布局，制动盘同轴固定在轮毂内侧，随车轮同步旋转，制动卡钳固定在转向立柱的卡钳安装支座上，卡钳两侧的摩擦片在制动油压驱动下夹紧制动盘，通过摩擦力矩让车轮减速。相比老式鼓式制动结构，盘式制动的散热条件更好，越野长下坡过程中连续制动产生的热量可以直接随气流散出，不会因为制动鼓内部积热出现制动热衰退；同时泥水泥沙溅到制动盘表面后，会在制动盘旋转的离心力作用下被快速甩出，摩擦片夹紧时也可以直接把盘面积存的泥污刮除，在涉水、穿越泥塘之后制动性能可以快速恢复，不会出现鼓式制动器进水进泥后制动效能大幅下降的问题。制动盘表面开设的排布孔位既可以进一步减轻旋转件重量，也能在制动过程中刮除摩擦片表面的磨屑，提升摩擦接触的稳定性，减少制动抖动。

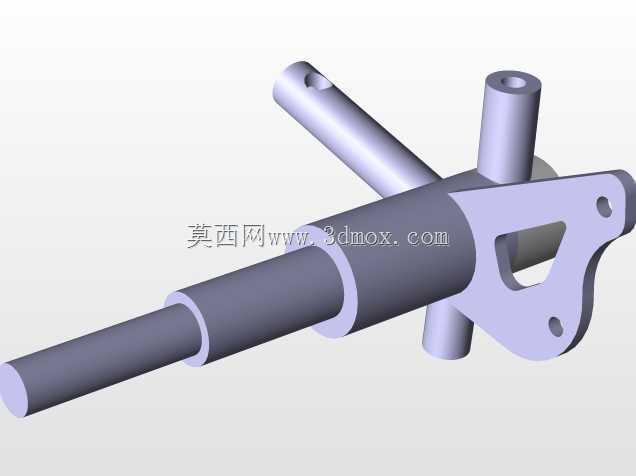

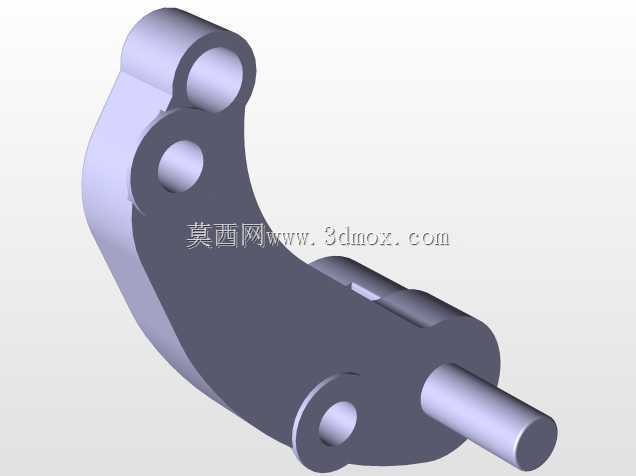

　　轮组最内侧的立柱构件承担连接车架与轮端的作用，立柱上端预留转向摇臂连接点位，转向机输出的拉杆动作可以带动立柱绕主销轴线转动，进而带动整个车轮偏转实现转向；立柱上下端设置悬挂连接点位，可以和悬挂摆臂、减震器组成完整的前轮悬挂导向机构，轮端受到的垂直冲击、纵向制动力、侧向转向力都通过立柱传递到悬挂与车架上。设计过程中对各个连接点位的配合公差做了匹配：轮毂轴承位采用过渡配合保证轴承内圈锁紧无窜动，制动盘安装面的平面度控制在合理范围内，避免制动盘安装后出现端面跳动引发制动踏板抖动；卡钳安装支座的开档尺寸与制动盘厚度、摩擦片间隙匹配，保证夹紧行程处于制动泵的有效工作区间内。

　　安装边界层面，轮组整体的外廓宽度需要匹配车辆前轮距设计要求，轮胎转向偏转过程中，胎肩与车架侧的挡泥板、悬挂摆臂之间预留足够的跳动间隙，在悬挂全压缩、方向盘打满转角的极限状态下，轮胎不会和周边构件发生运动干涉；轮轴的规格、螺栓孔分布圆直径都和同平台轻型越野车型的通用安装标准保持一致，不需要额外改装转接法兰就可以直接替换同规格原厂轮组，在越野赛事的维修保障场景中，单个轮组出现碰撞损坏时可以整体快速拆装更换，大幅缩短野外维修的耗时。整套结构的受力路径清晰，轮胎接地点受到的载荷依次经过轮辋、轮毂、轴承、立柱传递到悬挂车架，制动扭矩从制动盘通过卡钳直接反作用到立柱上，各个构件的载荷分配均匀，没有出现应力集中的薄弱截面，能够耐受越野场景下的高频冲击载荷。
