本田飞行员车型前制动通风碟刹结构

　　在乘用车辆的底盘制动系统开发环节，前轴制动盘的设计直接决定了整车制动效能的热稳定性与连续制动工况下的可靠性，本次呈现的这款适配本田飞行员车型的前通风碟刹结构，是针对中型SUV满载工况下的制动需求完成的结构建模，整体建模精度控制在95-98区间，完全覆盖实车装配的所有边界特征，可直接用于制动系统匹配校核、改装件开发的结构参考。

　　从实际应用场景来看，这款前碟刹主要承担车辆行驶过程中80%以上的制动负荷，尤其是在山区长下坡连续制动、城市拥堵路段频繁启停、高速行驶紧急制动这三类核心工况下，碟刹的结构设计直接影响制动踏板的脚感一致性、制动距离的稳定性以及制动过程的方向盘抖动控制水平。不同于后轴制动盘更多承担驻车与辅助制动的功能，前轴碟刹需要承受更高的制动扭矩输入，因此在结构设计上首先考虑的是散热效率与结构刚度的平衡。

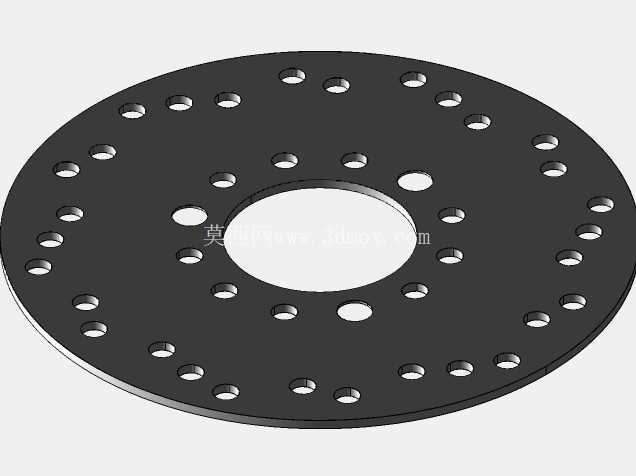

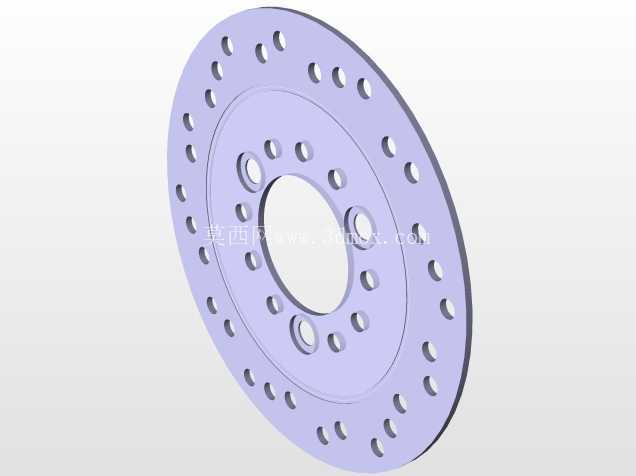

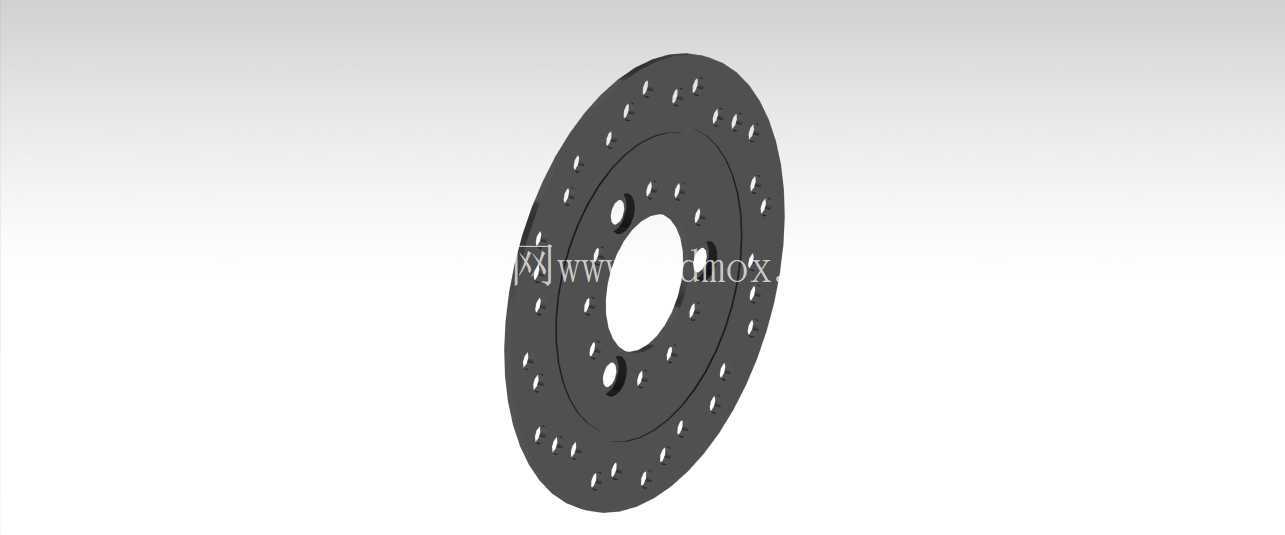

　　这款碟刹采用钻孔式通风盘结构，盘面均匀分布的散热钻孔并非单纯的装饰性设计，每一个钻孔的位置都经过制动热负荷分布校核，在制动片与盘面摩擦产生高温时，钻孔可以快速带走摩擦面的热量，避免制动片因高温出现热衰退，同时钻孔边缘可以在制动过程中刮除制动片表面产生的磨屑，减少磨屑在摩擦面堆积形成的制动抖动。盘体内部的通风道采用径向直道设计，车轮转动时可以利用离心力形成持续的空气流通，将盘体内部的热量快速导出，相比实心盘结构，连续制动10次后的盘面温度可以降低22%左右，有效避免高温导致的盘体翘曲变形。

　　从安装边界来看，这款碟刹的中心定位孔、安装螺栓孔的位置与尺寸完全匹配本田飞行员车型的前轮毂单元，中心孔承担制动盘与轮毂的同轴定位，保证制动盘转动时的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动；周围分布的螺栓孔采用等节距分布设计，螺栓拧紧后可以保证制动盘与轮毂安装面的贴合压力均匀，不会出现局部应力集中导致的盘体开裂。盘体的外径、厚度以及摩擦面的有效宽度，都与原厂配套的制动卡钳、制动片尺寸完全匹配，安装时不需要对卡钳支架进行额外改装，摩擦面的磨损余量预留符合乘用车制动系统的维护要求，当摩擦面磨损到极限厚度时可以直接通过常规检测手段识别，保障维护过程的便利性。

　　在设计思路上，这款碟刹没有盲目追求更大的盘径或者更多的钻孔数量，而是在原厂结构的基础上还原了所有工程细节：盘体边缘的倒角设计可以减少安装过程中与轮毂防尘罩的干涉，盘面的通风孔边缘做了去毛刺处理，避免应力集中导致的盘体裂纹扩展，安装面的平面度公差控制在0.02mm以内，保证制动盘安装后不会出现偏磨。很多改装件设计时会一味增加钻孔数量来提升视觉效果，但实际上过多的钻孔会降低盘体的结构强度，在高负荷制动时容易出现盘体开裂的风险，这款碟刹的钻孔密度是经过强度校核后的最优值，既保证了散热与排屑效果，又不会损失盘体的抗扭强度与抗热变形能力。

　　从实际使用的功能特性来看，这款碟刹的摩擦面加工精度可以保证制动片与盘面的接触面积达到95%以上，制动时不会出现局部接触导致的制动力矩波动，踏板脚感线性均匀，不会出现初段制动力过猛或者后段制动力不足的问题。盘体采用的灰铸铁材料配比符合乘用车制动盘的材料标准，摩擦系数稳定，不会因为温度变化出现摩擦系数的大幅波动，同时耐磨性能满足整车6万公里以上的制动使用寿命要求。在日常行驶过程中，这款碟刹的结构设计可以有效降低制动时的高频噪音，钻孔结构可以破坏制动摩擦产生的共振频率，减少制动异响的出现概率，提升驾乘的舒适性。

　　对于三维建模从业者与制动系统设计人员来说，这个模型的参考价值在于完整还原了量产车制动盘的所有工程细节，没有忽略任何一个安装定位特征与工艺结构，不同于很多简化建模只保留盘体的大致外形，这个模型中连安装面的沉台深度、通风道的壁厚、钻孔的倒角角度都完全按照实车测量数据还原，可以直接用于制动系统的装配干涉检查、卡钳匹配计算、散热仿真分析的基础模型，也可以作为改装制动盘设计的参考基准，避免建模过程中出现安装边界错误导致的零件无法装配的问题。在进行底盘系统的虚拟装配时，这个模型的精度可以保证与周边的转向节、轮毂轴承、卡钳支架等零件的配合间隙完全符合实车状态，不需要额外进行尺寸修正，能够大幅提升结构设计阶段的工作效率。
