汽车白车身侧围门框加强钣金结构

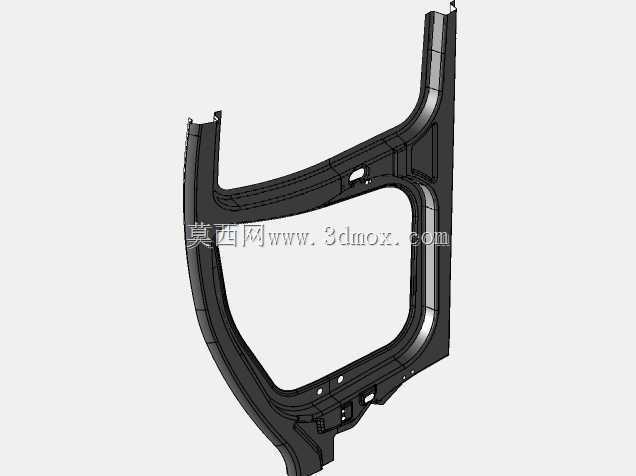

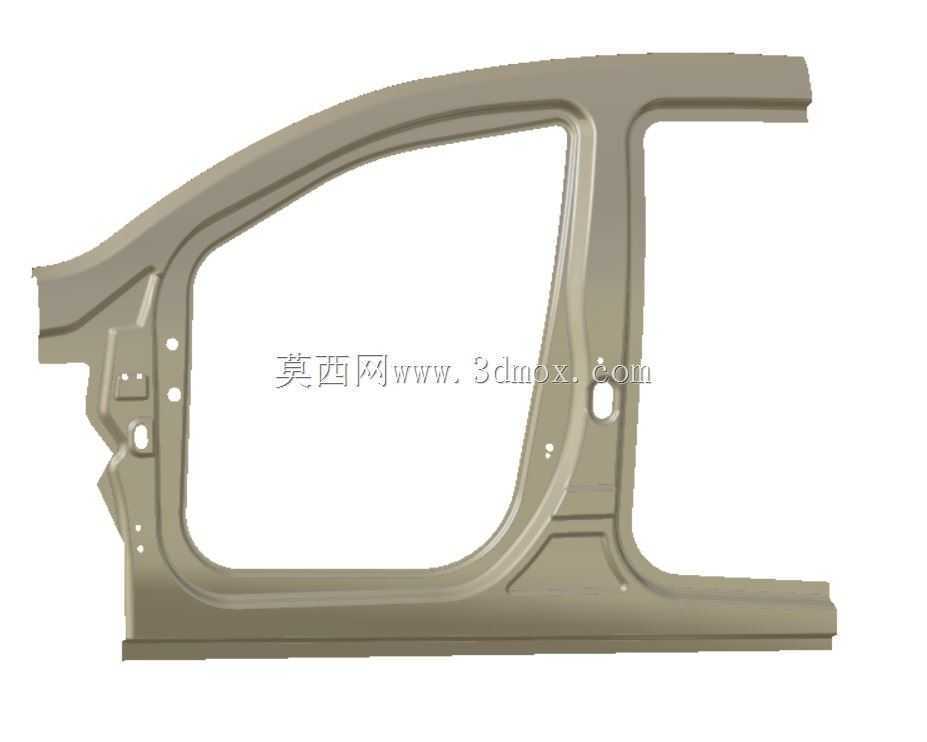

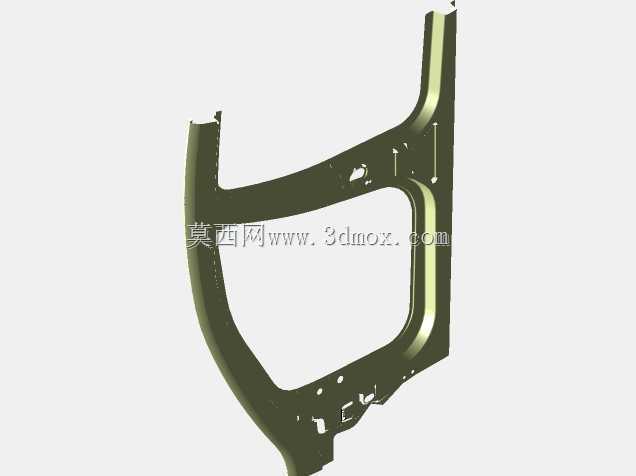

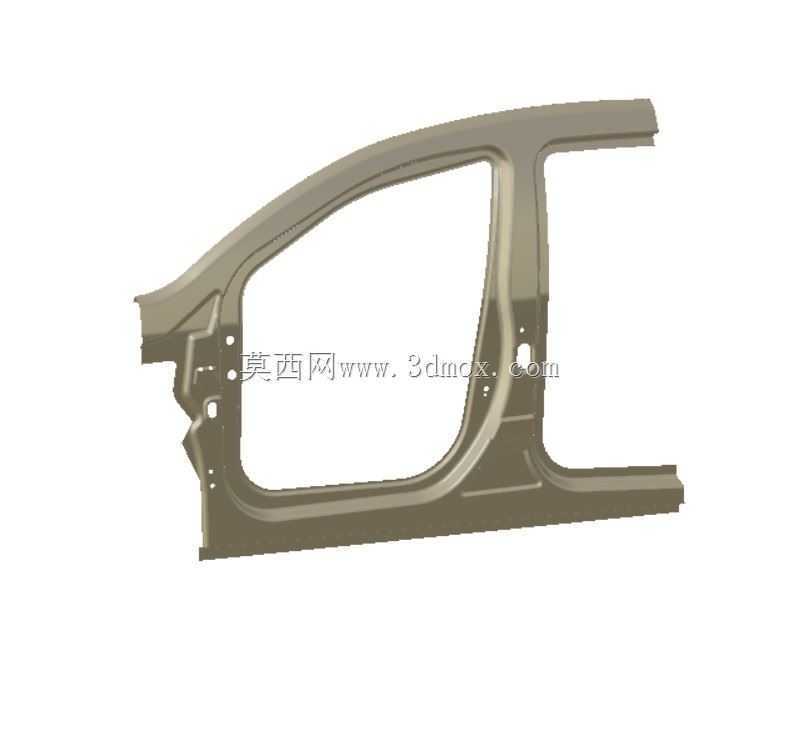

　　该侧围钣金件属于乘用车白车身侧围总成中的关键承载构件，对应车身侧框A柱、B柱衔接段与车门门洞周边的一体化冲压区域，在整车侧碰传力、门洞形位精度维持、车门密封面匹配以及侧围外板安装支撑中承担核心作用。从结构形态看，零件整体呈大尺寸异形框式布局，上部沿车顶侧梁走向形成平缓弧形轮廓，下部沿门槛梁方向延伸出平直搭接边，中部围合出前后车门的门洞边界，立柱过渡区域通过多段变截面冲压曲面完成刚度梯度分配。

　　在整车焊装流程里，该件需要与侧围外板、门槛梁内板、A柱内加强板、B柱加强板、车顶边梁以及后围连接板进行多层点焊贴合，因此建模时对各搭接法兰边的宽度、翻边高度与焊接面平面度都有明确约束。门洞周圈的连续翻边并非单纯造型结构，其主要作用是为车门密封条提供稳定安装基面，同时在车门关闭时承受密封胶条的反向压紧力，避免长期使用后出现门洞局部变形、密封间隙不均或风噪泄漏问题。

　　侧碰工况下，B柱区域的截面厚度方向形成多层盒形腔体，来自车门内饰板与防撞梁的冲击载荷会经由该侧板传递至门槛梁与车顶横向构件，使冲击力沿环形车身框架分散，减少乘员舱侵入量。模型中立柱与上下横梁交接位置保留了多处冲压定位孔与装配孔，这些孔位在焊装夹具上用于初定位，在总装阶段则用于线束固定卡扣、车门铰链补强板以及内饰安装支架的连接，孔位间距需要与夹具销钉布置、总装工具操作空间同步校核。

　　从冲压工艺角度分析，该零件采用深拉延与局部整形复合成形，曲面过渡区设置了连续的加强筋与台阶面，既抑制薄板在拉延过程中的起皱与回弹，也提升了成品件的抗凹刚度。窗框上沿的弧形段在成形时材料流动较为复杂，建模过程中需保证主曲面曲率连续，避免局部尖角导致冲压开裂；下部门槛搭接边则保持较长的平直区域，便于与门槛内板形成稳定的点焊通道。

　　安装边界方面，零件外缘各翻边分别对应不同相邻总成：上边缘与车顶侧梁外板搭接，后边缘延伸至C柱连接区，前边缘与A柱下加强板及前围侧板对接，下边缘则压合在门槛梁外板之上。各搭接面之间通常预留焊装胶与密封胶涂布空间，三维结构设计中需要控制相邻板件的法向间隙，保证胶层厚度均匀。门洞一周的密封面宽度需围绕车门玻璃导槽、门框密封条以及内饰护板压接范围综合确定，过窄会造成密封支撑不足，过宽则会侵占乘员上下车空间并增加钣金重量。

　　在数字化校核场景中，该模型可用于白车身焊接分总成的干涉检查、车门开闭运动包络分析、侧碰传力路径梳理以及冲压成形性评估。结构工程师在使用时，可围绕立柱截面惯性矩、门洞扭转刚度、焊点分布密度等方向继续细化；工艺工程师则可依据翻边圆角、孔边距与拉延深度判断冲压方向和修边线位置。整体结构在满足轻量化薄板选材的前提下，通过曲面造型、翻边、加强筋与多层搭接共同形成兼顾碰撞安全、密封性能和装配精度的车身侧围承载体系。
