标准欧式木质物流托盘结构设计

　　这款标准欧式木质托盘的三维结构，围绕仓储周转、干线运输与产线接驳中的单元化承载需求展开，建模时优先还原欧标托盘在真实物流场景里的装配关系与受力逻辑，而非单纯做外观堆叠。从现场使用来看，这类托盘最常见的工况是配合手动液压车、平衡重式叉车以及自动化立体库堆垛机完成货物单元的搬运、堆码与暂存，广泛出现在快消品仓储、汽车零部件来料区、电商分拣中心以及出口包装环节。货物连同纸箱、缠绕膜或周转箱固定在托盘顶面后，可实现整托装卸，减少单件搬运次数，也能让货物在集装箱、货车车厢内形成规整堆垛边界。

　　结构上采用典型的铺面木板加底部纵梁墩块的组合形式。顶面由多块平行布置的承载木板构成，板间保留均匀间隙，这种间隙并非随意留出：一方面便于缠绕膜打包时膜面嵌入、捆扎带穿过，另一方面在潮湿仓储环境中可减少积水积存，同时降低整体自重。木板的宽度、厚度与间距直接决定顶面局部承载能力，建模时需要保证每块铺板与下方支撑墩的搭接位置准确，避免出现铺板悬空跨距过大的问题。底部三组纵向支撑沿托盘宽度方向分布，形成两侧和中间共九个支撑墩的布局，这也是欧式托盘区别于部分单面川字托盘的重要特征。九墩结构使托盘在地面堆放时具有更稳定的支撑点，四面进叉空间则围绕纵梁之间的通道形成，叉车叉齿可从四个方向进入，提高狭窄通道内的作业适应性。

　　设计思路上，托盘需要同时兼顾承载、进叉、堆码和自重控制。顶面木板承受货物的均布载荷，载荷通过木板传递到九个支撑墩，再由支撑墩传递至地面或下层托盘。支撑墩的高度决定叉齿入口净空，若净空过小，手动液压车叉齿难以顺利进入；若净空过大，则会增加托盘整体高度，降低货车与集装箱内的有效堆码层数。纵梁和墩块的位置还要考虑满载堆码时的局部压溃风险，尤其是上层托盘底部墩块与下层托盘顶面铺板的接触区域，应尽量让压力落在铺板有效支撑范围内，而不是板间空隙中央。

　　从外形边界看，欧式托盘具有明确的平面轮廓和进叉方向约束，三维建模中需把总长、总宽、总高以及叉孔高度作为装配校核重点。托盘放入货架横梁、滚筒输送线或顶升移栽机构时，外部长宽决定与输送段宽度、货架柱片间距的匹配关系；底部墩块分布则影响输送线支撑接触点，若支撑点落在输送滚筒空档处，可能造成托盘下沉、卡滞或输送不稳。对于自动化立库场景，托盘端面平整度、墩块位置偏差和木板翘曲量都会影响堆垛机叉取与货物位姿检测，因此模型中各板件的平行度、间距和支撑点位置需要保持规整。

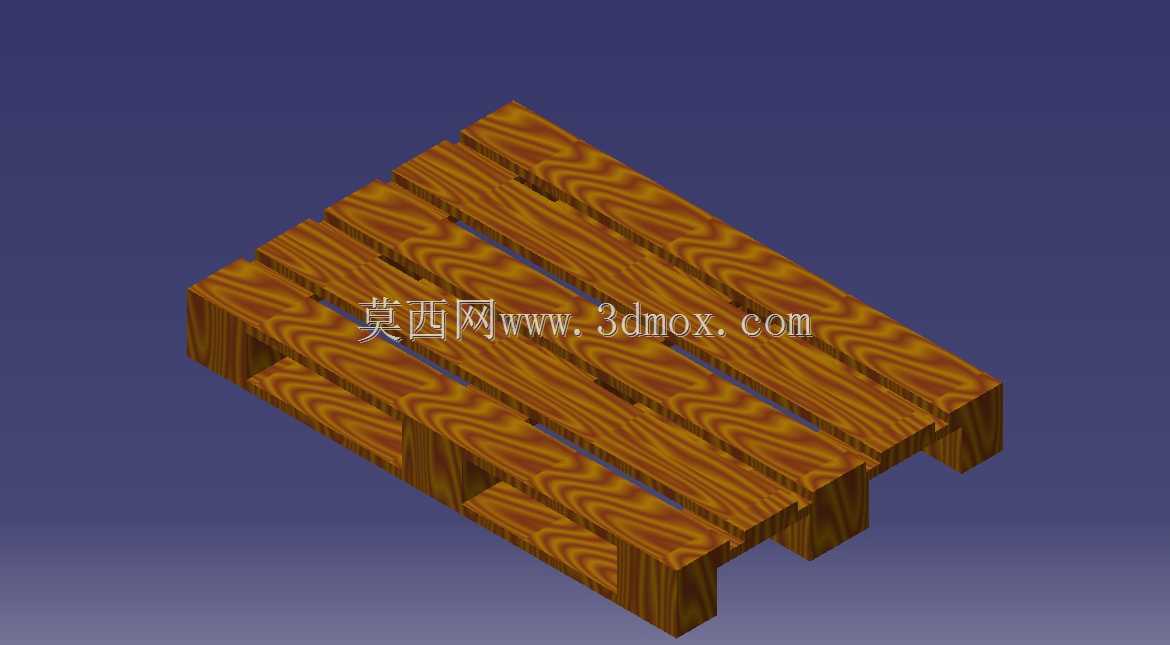

　　木材纹理在模型中用于区分铺板、纵梁与墩块的材料方向，也能帮助检查板件铺设方向是否符合受力路径。实际木托盘通常采用钉接或螺栓连接，铺板与墩块连接处承受叉车启动、制动和货物偏载带来的反复剪切，结构设计时不能只关注静态承重，还要考虑周转过程中的冲击、偏载和多层堆码。若用于出口物流，还需配合熏蒸或热处理标识要求，但从机械结构角度看，核心仍是顶面承载面、底部支撑点阵、四向进叉通道和堆码接触边界的协调。该模型可用于物流方案布局、货架输送线选型校核、叉车作业空间验证以及包装单元尺寸推演。
