带独立减震悬架的重载行走轮结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:778202
  • 带独立减震悬架的重载行走轮结构
  • 带独立减震悬架的重载行走轮结构
  • 带独立减震悬架的重载行走轮结构
  • 带独立减震悬架的重载行走轮结构

  这套带悬架的车轮总成,在小型移动作业平台、厂区短途转运小车、低速巡检设备以及非道路轻型行走装置上都有很高的适配价值。日常做移动设备结构方案时,行走轮从来不是单独选个轮子装上去就完事——地面接缝、厂区坡道、车间环氧地坪的局部起伏、碎石路面的小冲击,都会直接把载荷冲击传到车架上,如果轮组和车架之间是刚性连接,不仅轮轴处的连接螺栓容易出现交变松动,车架上搭载的精密元器件、储料容器或者检测仪器也会持续受振,长期运行后紧固件松脱、焊缝疲劳开裂的概率会明显上升。这套结构把减震阻尼单元直接集成在轮组和安装支架之间,刚好解决刚性轮组的缓冲短板。

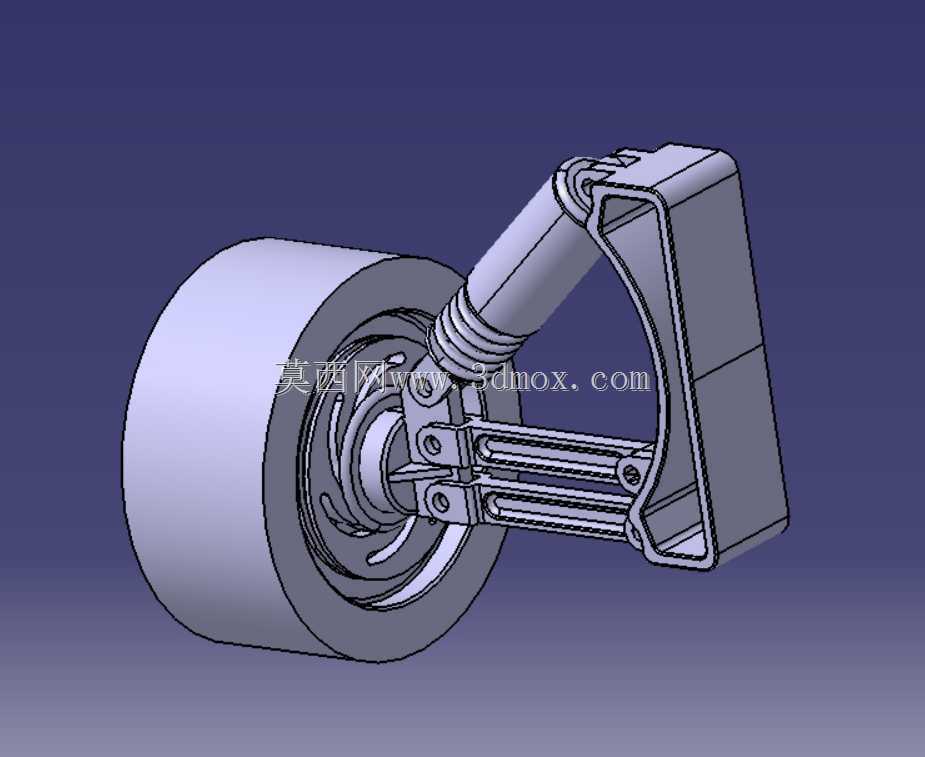

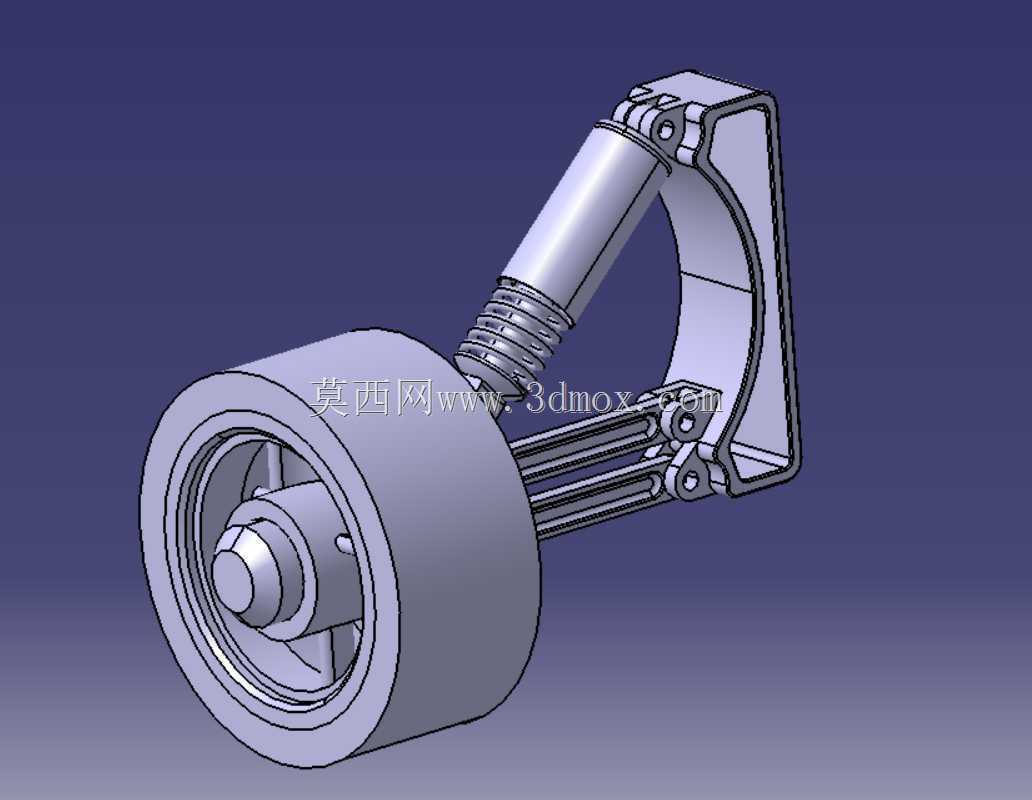

  从结构布局来看,轮体采用宽幅实心轮缘设计,轮辋内部预留了辐条式减重空腔,轮毂中心设置阶梯轴安装位,轮轴两端通过铰接支座和下方的平行导向摆臂相连,摆臂采用双杆并行布局,两根平行连杆两端都做了铰接孔位,一端连接轮侧的轴座,另一端连接后侧的立式安装弯板,这种双平行连杆的导向形式,能在车轮随地面起伏上下跳动时,严格约束轮体的运动轨迹,不会出现轮体前后窜动、转向偏摆的问题,轮心相对于安装支架的跳动路径始终保持稳定,避免减震伸缩过程中轮体出现角度倾斜,保证轮面和地面始终保持完整接触,不会出现轮缘偏磨、局部受力过载的情况。

  上方的减震元件采用圆柱螺旋弹簧加导向伸缩杆的组合结构,伸缩杆的上端铰接在立式安装弯板的顶部铰接座,下端铰接在轮轴附近的摆臂连接座上,当车轮遇到凸起路面被向上抬升时,摆臂绕后侧铰接点向上摆动,会同步压缩减震组件内的弹簧,冲击动能被弹簧逐步吸收,不会直接把瞬时冲击力传递到安装支架;当车轮驶过凹陷路面时,弹簧回弹推动摆臂向下,让轮体始终贴紧地面,不会出现轮体瞬时悬空、设备附着力下降的问题。弹簧外侧的导向杆可以承受侧向载荷,避免弹簧在受压过程中出现侧向弯折、失稳变形,整套减震单元的铰接点都预留了销轴安装空间,实际生产时可以搭配润滑型轴套或者滚针轴承,降低铰接位置的转动磨损,延长机构的维护周期。

  后侧的立式安装弯板是整套总成和设备车架连接的基准界面,弯板整体采用折弯成型的板式结构,边缘做了翻边加强处理,在不额外增加板材厚度的前提下大幅提升支架的抗扭刚度,弯板上预留了多组安装孔位,既可以通过螺栓直接锁附在设备车架的侧梁上,也可以搭配转接板适配不同的车架安装间距。做布局校核的时候要重点把控几个安装边界:首先是轮心到后侧安装面的水平距离,这个尺寸决定了轮体跳动过程中不会和车架纵梁发生运动干涉;其次是减震器处于最大压缩行程时,轮体上沿和安装弯板之间要预留足够的安全间隙,避免极限冲击工况下轮体和支架发生硬碰撞;再就是摆臂处于最低下落位置时,轮体下沿的最低点到安装弯板顶部安装面的高度尺寸,要和整车的底盘离地高度设计匹配,防止整车装配后出现底盘高度不符合通行要求的问题。

  实际选型应用时,这套轮组可以根据承载需求更换不同硬度的轮面材料,在室内平整地坪使用时可以选用聚氨酯轮面,降低滚动噪音、保护地面;在户外非硬化路面使用时可以更换橡胶充气轮或者实心橡胶轮,提升抓地能力。弹簧的刚度也可以根据整车的簧载质量做匹配,承载偏大的工况换用线径更粗的弹簧,避免重载下弹簧被完全压并失去缓冲效果;承载较轻的工况选用刚度稍低的弹簧,保证小幅度路面起伏就能触发减震动作,不会出现缓冲结构形同虚设的问题。整套结构的铰接点全部采用同轴心布局,装配时不需要复杂的专用工装,只要依次穿入铰接销轴、锁好轴向限位卡簧即可完成组装,后期维护时也可以单独更换磨损的轮体、失效的弹簧或者磨损的轴套,不需要整体更换轮组,在低速移动设备的行走系统设计里,这种集成式减震轮组能大幅简化车架侧的缓冲结构设计,不用在车架上额外布置复杂的减震安装位,整体结构紧凑,占用侧向空间小,对于底盘布局空间紧张的小型移动设备尤为适用。
